Meksika Fotovoltaik Enerji Santrali için Dış Mekan Kutu Tipi Trafo Merkezi Çözümü

Sitedeki fotoğraf açıklaması:

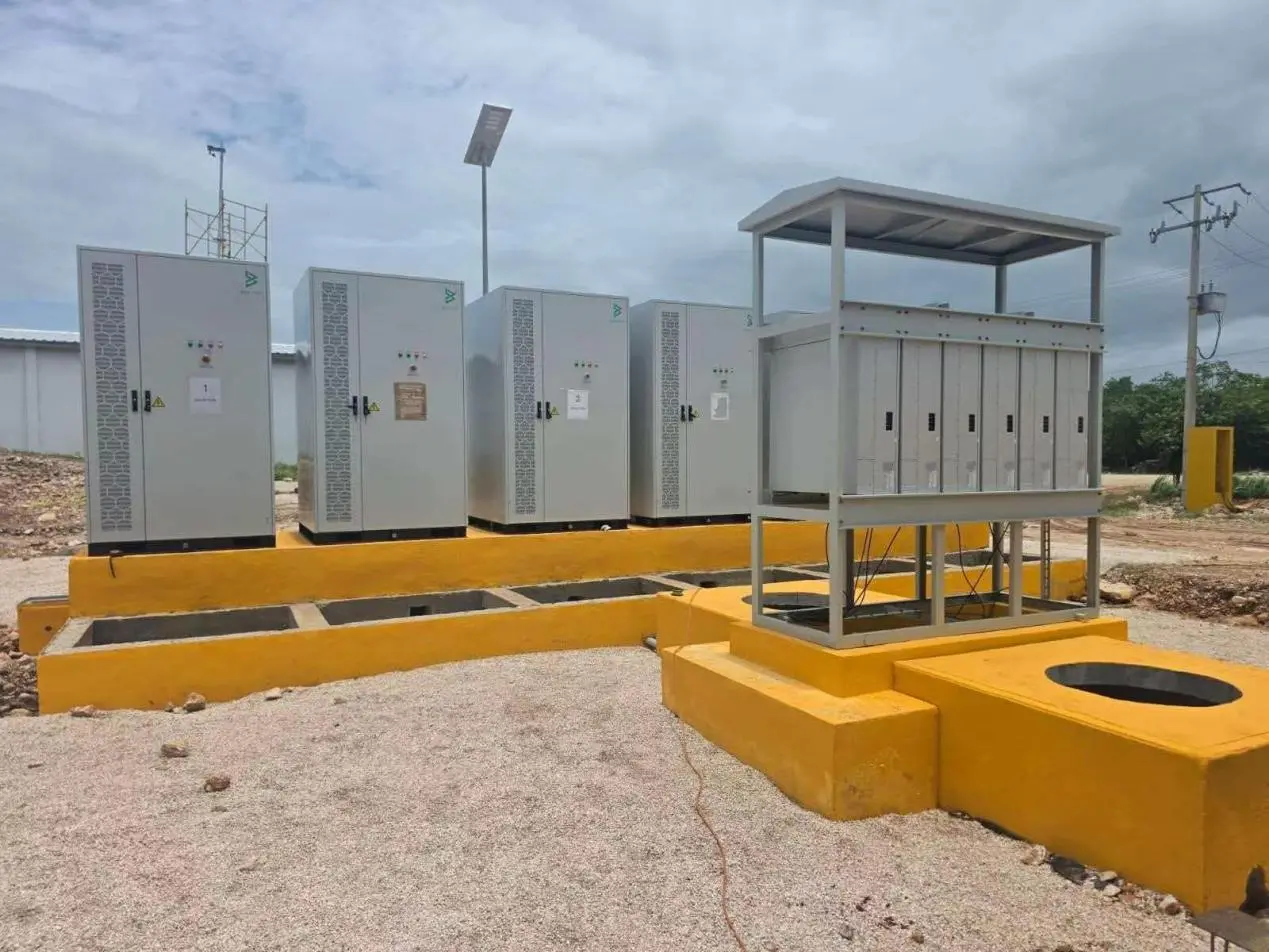

Şekil 1: İnvertör kontrol kabini ve alçak gerilim birleştirici kabinin entegre konfigürasyonu

Panelin sol tarafında dört adet bağımsız dış mekan fotovoltaik invertör kontrol kabini bulunmaktadır; sağ tarafta, yağmur geçirmez kanopiye sahip, uyumlu bir açık tip alçak gerilim birleştirici dağıtım çerçevesi monte edilmiştir. Tüm ekipmanlar, kablo girişini ve çıkışını alttan sağlamak için yerleşik kablo kanallarına sahip, böylece yer seviyesindeki yağmur suyu ve nemden kaynaklanan erozyonu önleyen yükseltilmiş sarı beton tabanlar üzerine monte edilmiştir.

Inverter kontrol kabini: Ön panelde entegre çalıştırma düğmeleri, durum göstergeleri ve arıza alarmları bulunan geniş alanlı yan konvektif soğutma panjurları ve toz filtreleri içeren IP54 dereceli dış mekan koruma muhafazası. Her ünite kendi belirlenmiş bölgesi içerisinde bağımsız olarak çalışarak, tüm güç üretim sistemini etkilemeden bireysel ünitelerin bakımına olanak tanır.

Alçak gerilim dağıtım çerçevesi: Tropikal yüksek sıcaklıktaki ortamlar için doğal ısı dağılımına sahip açık, yağmur geçirmez bir çatı tasarımına sahiptir; birden fazla invertörden gelen gücü toplamak ve saha kablolamasını basitleştirmek için altı dahili çıkış bağlantı noktasıyla donatılmıştır. Tesiste harici şebeke elektriği olmadan çalışan, gece çalışması, bakım ve güvenlik gözetimi gereksinimlerini karşılayan güneş enerjisiyle çalışan izleme ve aydınlatma direkleri bulunmaktadır.

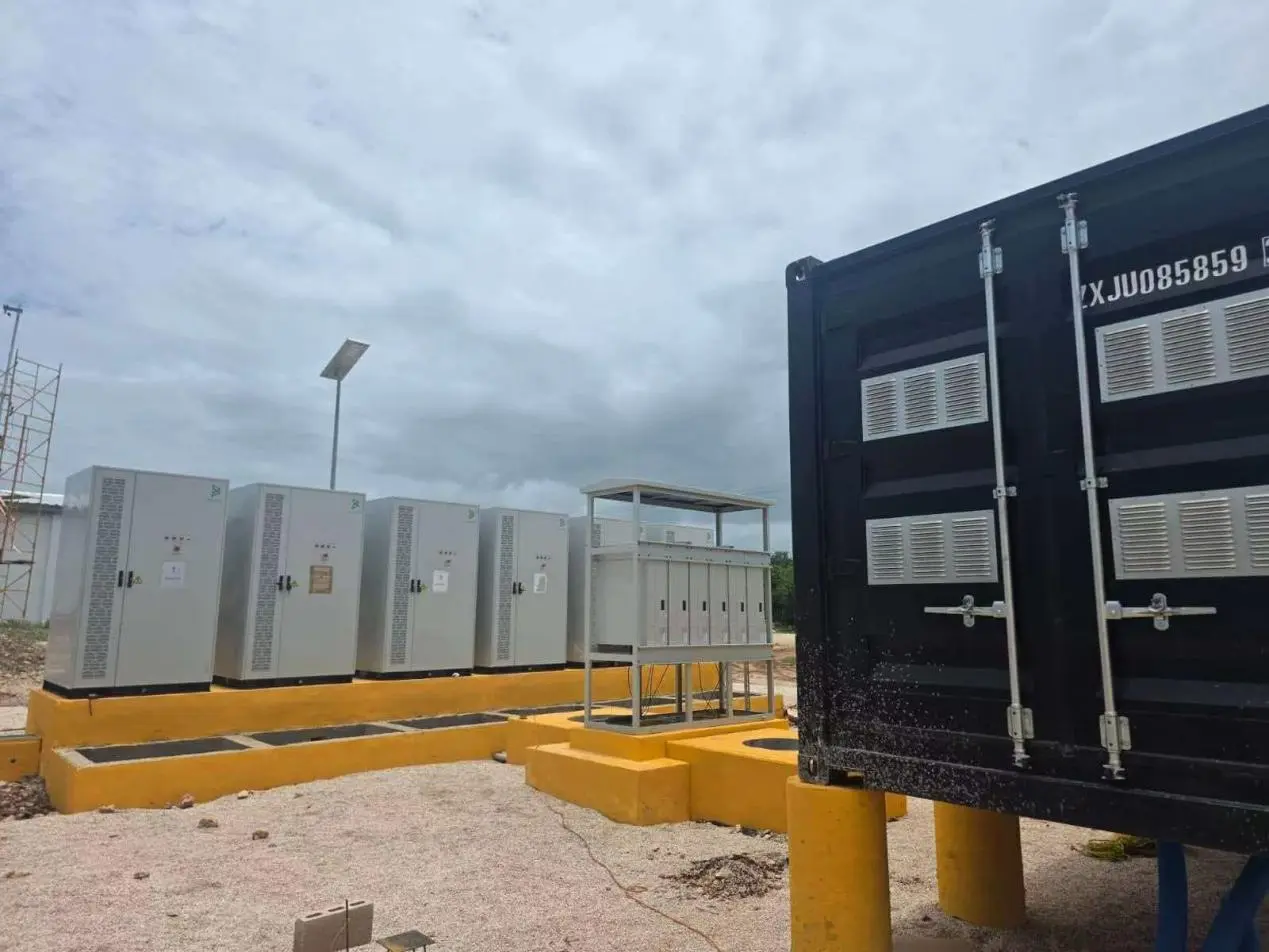

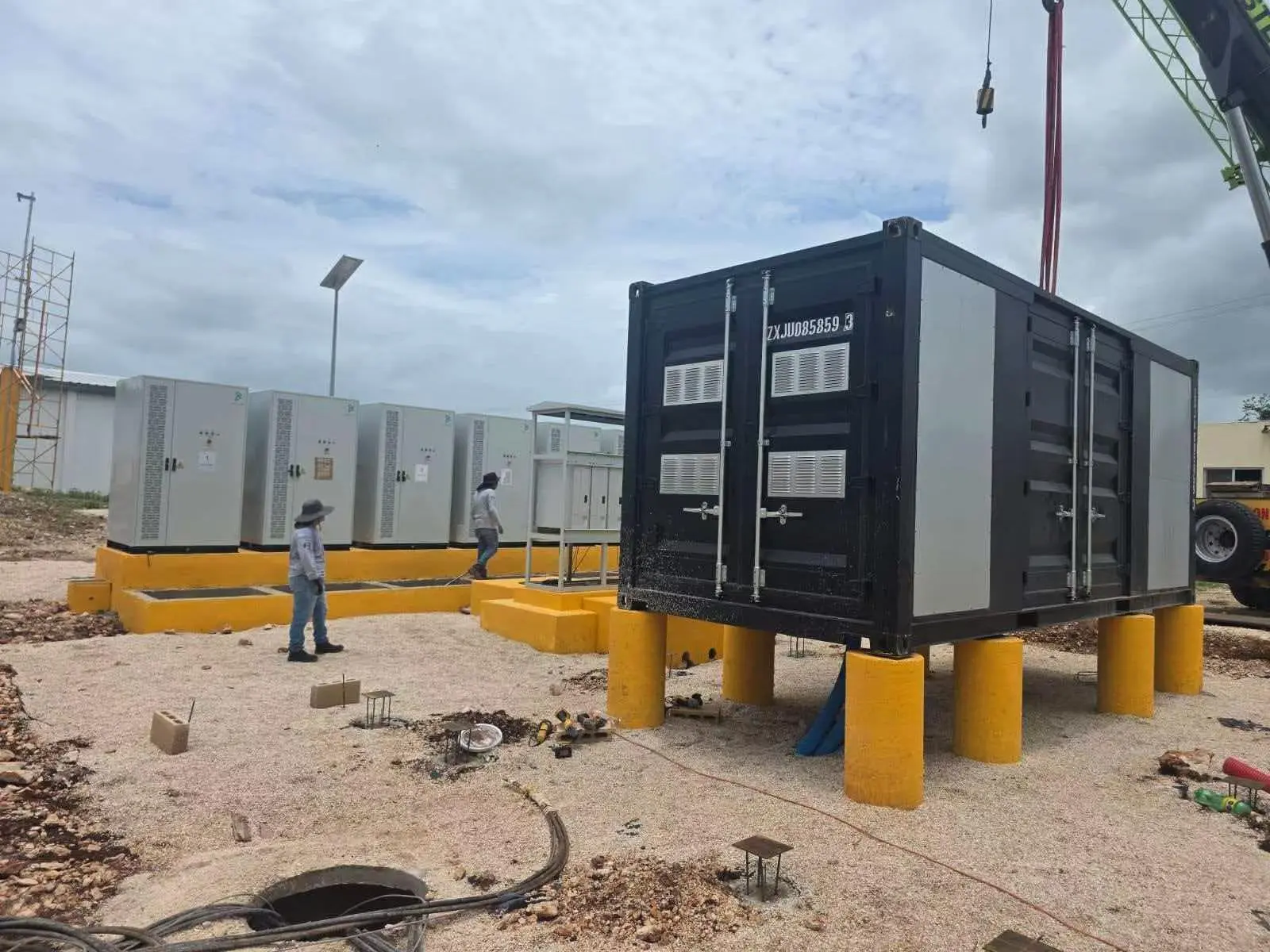

Şekil 2 ve 3: Konteynerli trafo merkezi sahaya varıyor; tüm güç dağıtım alanının panoramik görünümü

Entegre siyah konteynerli trafo merkezi sahaya teslim edildi ve arkaya monte edilen invertör kabini ve birleştirici kabinle birlikte eksiksiz bir fotovoltaik güç dağıtım sistemi oluşturuldu. Konteynerin her iki tarafı da yağmura dayanıklı havalandırma panjurlarıyla donatılmıştır ve yüksek sıcaklıktaki ortamlarda ısı dağılımını artırmak için yerleşik toz geçirmez ve suya dayanıklı yapılara sahiptir. Konteyner, ultraviyole radyasyona ve tuz spreyi korozyonuna karşı koruma sağlayan, dış hava koşullarına dayanıklı bir kaplama ile kaplanmıştır ve bu da onu Meksika'daki açık hava koşullarında uzun süreli çalışmaya uygun hale getirir.

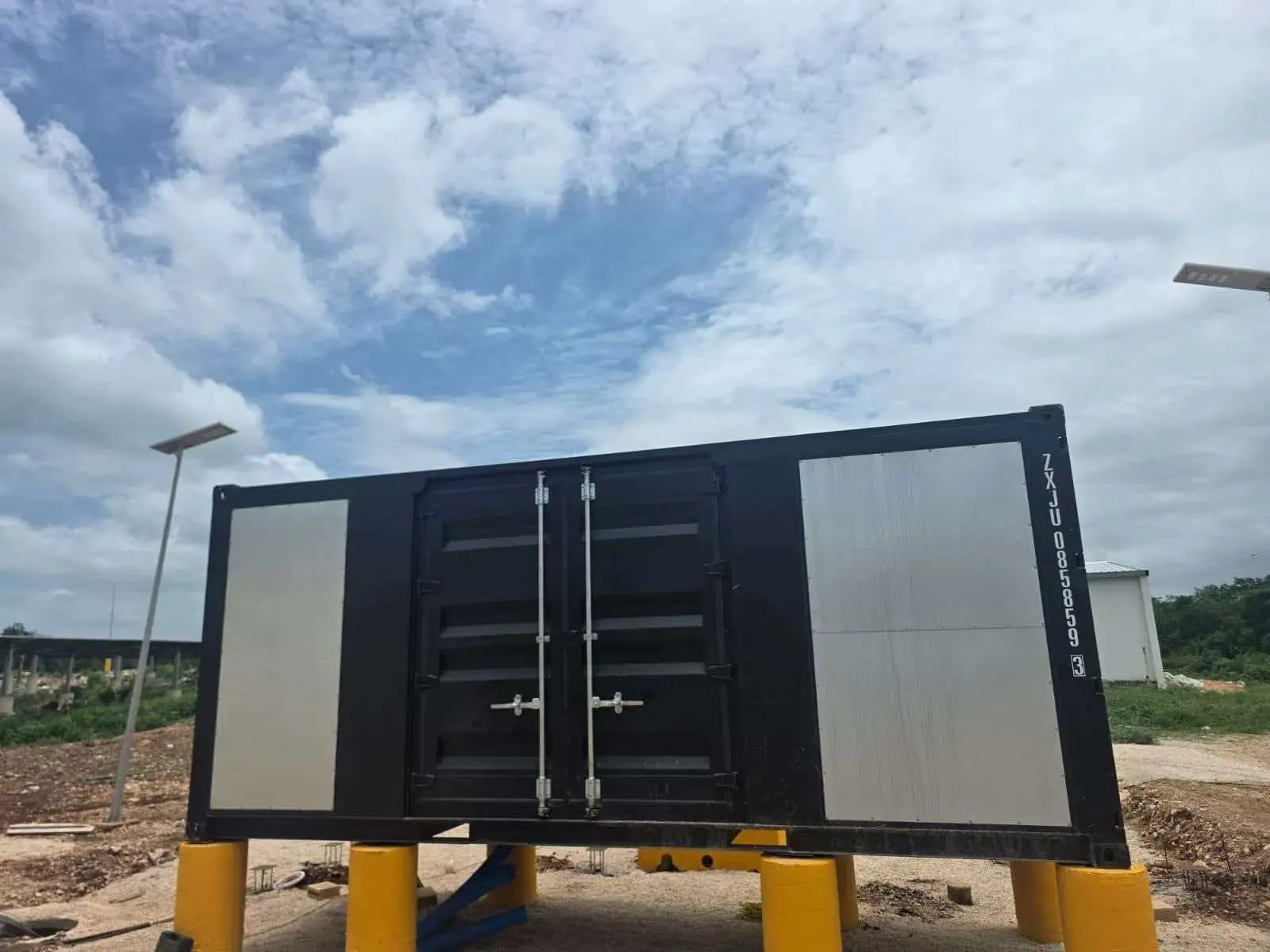

Şekil 4: Ürün görünümüne dönüştürülen konteyner kutusu

Kolay dahili ekipman servisi için çift kapılı erişim kanallarına ve yan bakım panellerine sahip standartlaştırılmış konteynerli ünite tasarımı; Bölmeli havalandırma yapısı, suya ve toza karşı koruma sağlarken optimum ısı dağılımını da sağlar, bu da onu megawatt ölçekli fotovoltaik enerji santrallerindeki merkezi yükseltme ve şebeke bağlantısı uygulamaları için uygun hale getirir.

Projenin Pazar Avantajları

1.Prefabrik entegre teslimat: Tüm ekipmanlar fabrikada önceden monte edilmiş ve test edilmiştir; bu, yurtdışındaki sahadaki inşaat ve işletmeye alma süresini önemli ölçüde azaltır, genel proje teslimat döngüsünü kısaltır ve genel yüklenici için toplam işçilik maliyetlerini düşürür.

2. Endüstriyel zincirin tamamı, tamamı şirket içinde birleşik teknik standartlar altında üretilen transformatörler, şalt dolapları, akım transformatörleri, koruma röleleri ve invertör kabinleriyle kapsamlı tedarik yeteneklerine sahiptir ve yedek parça ve ekipman bakımının uygun şekilde tedarik edilmesini sağlar.

3. Tropikal iklimler için özelleştirilmiş olan bu çözüm, Latin Amerika'nın sıcak ve yağışlı koşullarına uygun olarak termal yönetimi, nem direncini ve korozyona dayanıklı yapıları özel olarak optimize ederek, yüksek sıcaklıklar nedeniyle ekipmanların kapanması ve dış mekan elektrik santrallerinde paslanma gibi yaygın operasyonel zorlukları etkili bir şekilde ele alır.

4. Yerel şebeke spesifikasyonlarıyla uyumlu olan genel parametreler, Meksika elektrik standartlarını karşılayarak, yerel enerji şirketlerinin doğrudan şebeke bağlantısı onayına olanak tanır ve onu Meksika, Orta Amerika ve Karayipler bölgesindeki fotovoltaik enerji depolama projelerinde çoğaltma ve dağıtım için uygun hale getirir.

Proje Özeti

Bu Meksika entegre fotovoltaik ve enerji depolama prefabrik trafo merkezi projesi, bölgenin tropik, sıcak ve yağışlı iklimi için özel olarak optimize edilmiş, nem direnci, ısı dağıtımı ve korozyon korumasında özel iyileştirmeler içeren modüler, kapsamlı bir güç dağıtım çözümü kullanıyor. Fabrika prefabrikasyonunu hızlı yerinde kurulumla birleştiren bir inşaat yaklaşımı kullanarak, fotovoltaik inversiyonun, akım toplama ve dağıtımının ve şebeke bağlantısı için voltaj yükseltmenin tam zincir entegrasyonunu sağlar. Çözüm, yüksek standardizasyon sergiliyor ve Latin Amerika'daki tropik yenilenebilir enerji santralleri için bir referans örneği olarak hizmet veriyor ve denizaşırı PV ve enerji depolama anahtar teslimi müşterilerine tanıtım için uygun.
