Güvenilir Güç Dağıtımı için Yüksek Performanslı Kutu Tipi Trafo Merkezi

Kentsel arazi kıtlığı, sahadaki uzun inşaat döngüleri ve dağıtılmış güç ağlarına yönelik artan talep, çoğu zaman geleneksel trafo merkezi kurulumunu zorlaştırmaktadır. Çin merkezli özel bir Kutu Tipi Trafo Merkezi üreticisi olarak faaliyet gösteren Lugao Power Co., Ltd., orta gerilim şalt sistemini, güç transformatörlerini ve alçak gerilim dağıtımını tek, kompakt bir muhafazada birleştiren, fabrikada monte edilmiş, tamamen entegre trafo merkezlerimiz aracılığıyla bu proje darboğazlarını ortadan kaldırır. 2016 yılından bu yana, ISO9001 ve SGS sertifikalı tesisimiz, kurulum süresini %60'a kadar azaltan, kamu hizmetlerine, EPC yüklenicilerine ve endüstriyel tesislere anında hizmete hazır, güvenilir, tak ve çalıştır güç dağıtım çözümü sağlayan sağlam Amerikan ve Avrupa tipi trafo merkezleri sunmuştur.

Projeniz için Amerikan ve Avrupa Tipi Trafo Merkezleri Arasında Nasıl Seçim Yapılır?

Nitelikli Kutu Tipi Trafo Merkezi tedarikçilerini değerlendirirken, mühendislik satın alma ekipleri sıklıkla şunu soruyor: Dağıtım ağımız için Amerikan veya Avrupa tasarım standartlarını belirtmeli miyiz? Cevap, uygulama bağlamına ve bölgesel ızgara tercihlerine bağlıdır.

Amerikan tipi trafo merkezleri, tipik olarak tamamen yalıtılmış, yağa batırılmış bir ünite kullanan transformatör bölmesiyle, üç bölmeli farklı bir tasarıma (trafo, yüksek voltaj ve alçak gerilim bölümleri) sahiptir. Bu tasarım, kompakt ayak izini vurgulayarak, eşdeğer kapasiteye sahip Avrupa tipi ünitelerin yaklaşık üçte biri ila beşte biri kadar hacim sunarak, onu özellikle sınırlı arazi kullanılabilirliğine sahip konut topluluklarındaki ve kentsel dağıtım ağlarındaki dış mekan kurulumları için uygun hale getiriyor.

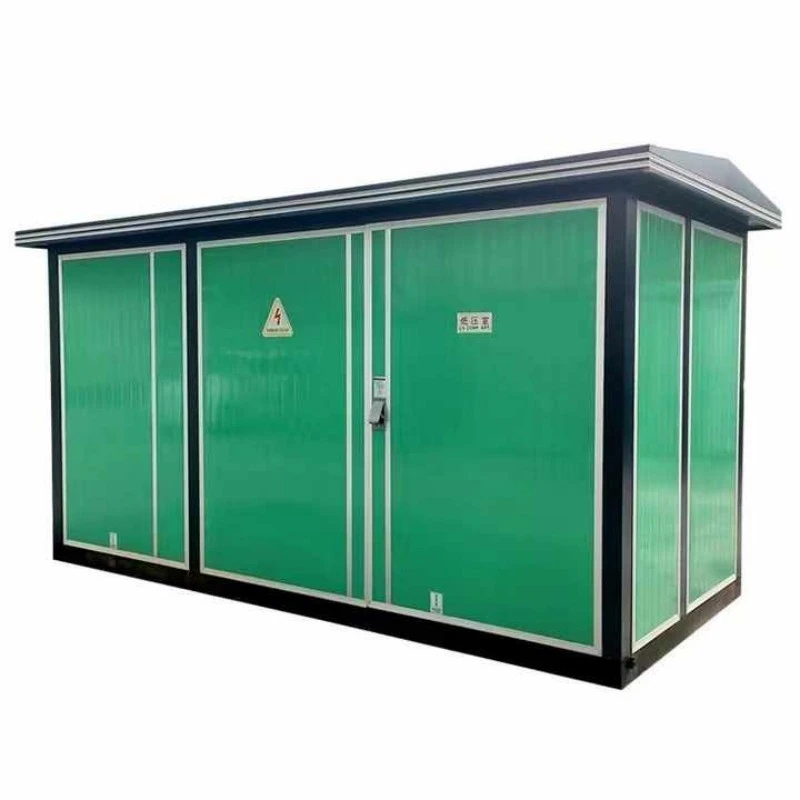

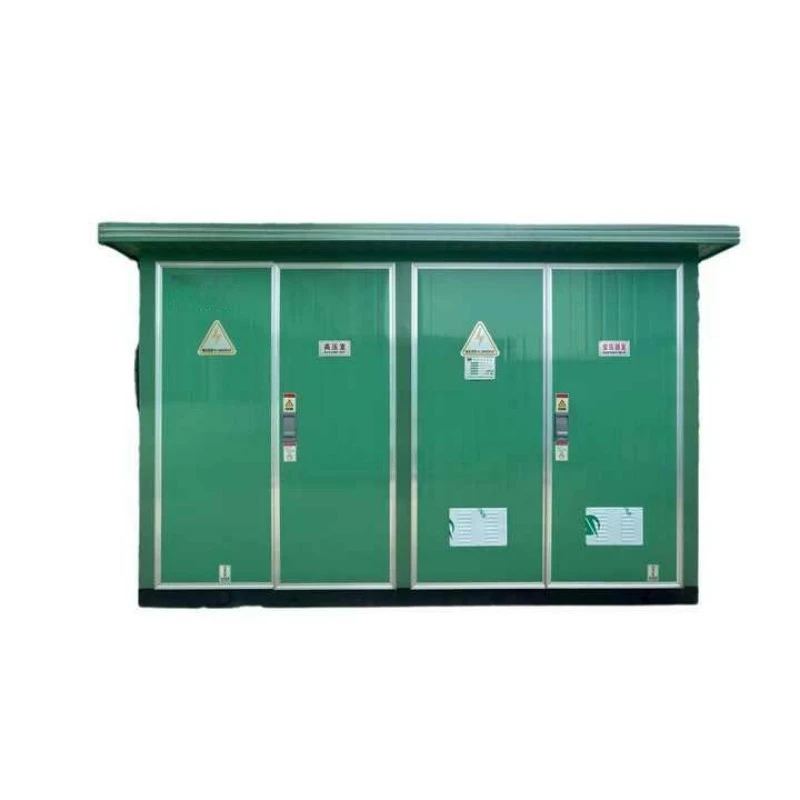

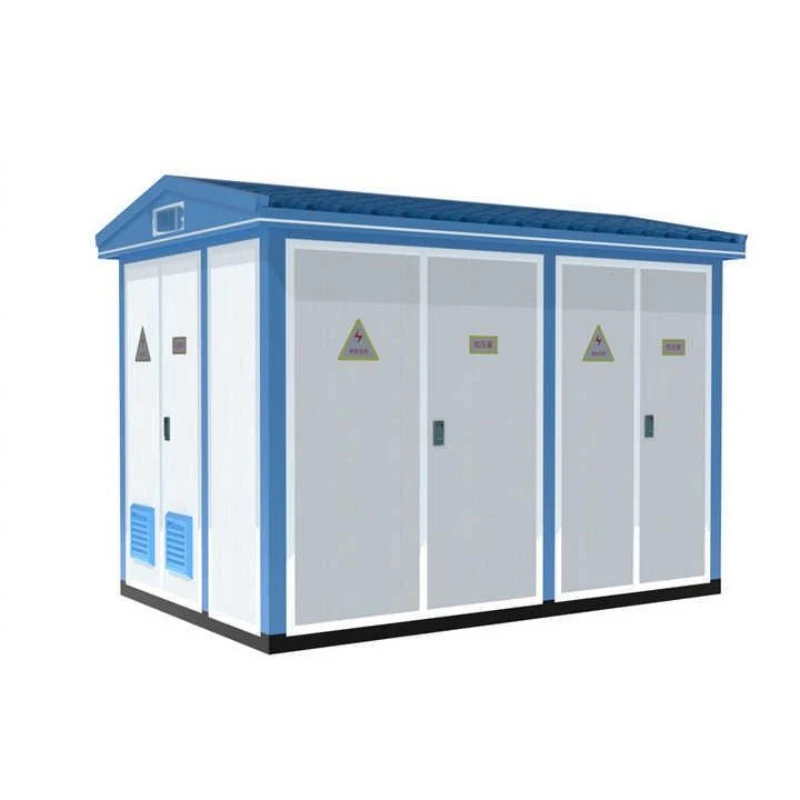

Avrupa tipi trafo merkezleri, aksine, tek bir muhafaza içinde ayrı yüksek gerilim şalt sistemi, transformatör ve alçak gerilim bölmeleri ile daha modüler, oda bazlı bir konfigürasyonu benimser. Bu tasarım, hem yağlı hem de kuru tip transformatörleri barındırarak servis kolaylığı ve esnekliğe öncelik verir ve IEC standardı bölgelerdeki endüstriyel parklarda, ticari komplekslerde ve belediye altyapı projelerinde yaygın olarak benimsenir.

Her iki tasarım da temel avantajları paylaşır (fabrika ön testi, minimum inşaat işleri ve hızlı dağıtım) ancak seçim sonuçta yerel şebeke standartlarınızla, mevcut saha alanınızla ve bakım tercihlerinizle uyumludur.LugaoHer iki konfigürasyonu da tam özelleştirmeyle sunarak bölgesel gereksinimlerden bağımsız olarak kusursuz entegrasyon sağlar.

Lugao Dielektrik Bütünlüğünü ve Termal Uzun Ömrü Nasıl Sağlar?

Kutu tipi trafo merkezleri yıldırım dalgalanmalarına, anahtarlama aşırı gerilimlerine ve sürekli yük kaynaklı termal strese dayanmalıdır. Lugao Kutu Tipi Trafo Merkezleri, sıkı testlerle doğrulanmış yüksek dielektrik temellerle tasarlanmıştır: bir dakika boyunca 42 kV'da güç frekansına dayanıklılık ve yüksek gerilim tarafında 75 kV'da yıldırım darbesine dayanıklılık. Bu eşikler, hem Amerikan hem de Avrupa tipi trafo merkezi gereksinimlerini karşılar veya aşar; dahili transformatör sargılarını ve şalt donanımı bileşenlerini şebeke bozulmalarından korur.

Termal yönetim, transformatör yalıtım ömrünü doğrudan etkiler. Tam yükte sıcaklık artışlarımız (yüksek gerilim sargılarında yaklaşık 45,1 K ve alçak gerilim sargılarında 52,9 K) sürekli olarak IEC ve IEEE tarafından belirlenen sınırlar dahilinde kalır. Muhafaza tasarımı, ısıyı kritik bileşenlerden aktif olarak uzaklaştıran optimize edilmiş havalandırma yolları ve ısı dağıtma yüzeyleri içerir; böylece kağıt yalıtımını bozan ve yağın eskimesini hızlandıran yerel sıcak noktaları önler. Bu termal esneklik, Güç Transformatörü yatırımınız için daha düşük yaşam döngüsü maliyetleri ve daha düşük bakım sıklığı anlamına gelir.

Hangi Yapısal ve Çevre Korumaları Entegredir?

Hava koşullarına, toza ve kaza sonucu oluşan darbelere maruz kalan trafo merkezi muhafazası, çevresel bozulmaya karşı ilk savunma görevi görür. Lugao trafo merkezleri, hem açık bahçe Amerikan tipi kurulumlara hem de binaya entegre Avrupa tipi konfigürasyonlara uygun, katı parçacık girişine ve su sıçramalarına karşı etkili direnç sağlayan IP44 koruma derecelerine sahiptir. Korozyon önleyici yüzey işlemlerine sahip korozyona dayanıklı çelikten üretilen muhafaza, aşırı ortam sıcaklıklarına, yüksek neme ve aşındırıcı kıyı atmosferlerine dayanarak onlarca yıl boyunca yapısal bütünlük sağlar.

Lugao Kısa Devreye Dayanma Yeteneğini Nasıl Doğruluyor?

Dağıtım ağlarında kaçınılmaz olarak arıza akımları yaşanır. Bir trafo merkezinin bu olaylara dahili deformasyon veya bara hasarı olmadan dayanma yeteneği tartışılamaz. Lugao Kutu Tipi Trafo Merkezleri, bara bağlantı bütünlüğünü ve sıfır yapısal deformasyonu doğrulayan test sonrası incelemelerle kısa devre dayanımı açısından test edilmiştir (örnek değerler yüksek gerilim tarafında 20 kA RMS'yi içerir). Bu onaylanmış mekanik sağlamlık, proje mühendislerine trafo merkezlerimizin en zorlu arıza koşullarında sistem kararlılığını koruduğuna dair güvence verir.

Lugao Hangi Kapasite, Gerilim ve Soğutma Yapılandırmalarını Sağlayabilir?

Lugao'nun profesyonel montaj hatları ve tam güçlü test alanları ile donatılmış ISO9001 ve SGS sertifikalı üretim atölyesi, IEC, GB, CE ve CCC uluslararası standartlarına sıkı sıkıya uygun olarak Kutu Tipi Transformatör Merkezleri üreterek maliyetli saha değişiklikleri olmadan doğrudan tak ve çalıştır dağıtımını destekler.

Gerilim Sınıfları ve Kapasite Aralıkları

30kV / 35kV Amerika ve Avrupa Tipi Trafo Merkezleri:Sağlam kısa devre dayanımı ve düşük kısmi deşarj seviyeleri ile orta gerilim dönüşümü gerektiren kamu dağıtım trafo merkezleri, rüzgar santrali toplayıcı sistemleri ve ağır sanayi bölgeleri için tasarlanmıştır.

24kV (20kV) Akıllı/Kompakt Kutu Trafo Merkezi:Hem YG hem de AG taraflarında akıllı modüllerle donatılmış olup, durum şebekesi otomasyon uygulamaları için uzaktan kontrol, algılama, sinyalizasyon ve düzenleme olanağı sağlar. Kentsel yüksek binalar, konutlar ve belediye altyapısı için uygundur.

11kV / 10kV Dağıtım Merkezi:Ticari kompleksler, konut toplulukları ve kırsal elektrifikasyon projeleri için idealdir. Oluklu tank tasarımı veya kuru tip transformatör seçeneklerine sahip olup koruyucu bakım gereksinimlerini ortadan kaldırır ve zorlu dış ortamlarda güvenilir çalışma sağlar.

Trafo ve Şalt Seçenekleri

Lugao, belirli proje gereksinimlerine uyacak esnek dahili konfigürasyonlar sunar:

Trafo Tipi: Tamamen sızdırmaz yağa batırılmışYangın güvenliği ve çevre tercihlerine uygun (S9, S11, S13, SH15) veya kuru tip (SCB10, SCB11, SCBH15) seçenekleri.

Yüksek Gerilim Şalt Sistemi:Yük anahtarı veya vakum devre kesici konfigürasyonlarına sahip, halka ağı, terminal veya ikili güç kaynağı modlarını destekleyen XGN15, HXGN17 veya KYN28A kabinleri.

Alçak Gerilim Dağıtımı:GGD, GCS veyaMNS şalt sistemipanel tipi veya kabine monte yapıları destekleyen, gelen, giden ve reaktif kompanzasyon fonksiyonlarına sahip.

Alanı Kısıtlı Kentsel Siteler için İdeal Kutu Tipi Trafo Merkezi Nasıl Seçilir?

Geniş zemin alanına sahip geleneksel trafo merkezleri için geleneksel bina tipi kurulumlar hala uygulanabilir. Ancak kentsel yer altı trafo merkezleri, kompakt GIS kurulumları ve sıkışık ticari bölgeler, alan açısından optimize edilmiş çözümler gerektirir. Lugao, yüksek yoğunluklu anahtarlama donanımı ve entegre transformatör tasarımlarını kullanarak genel zemin alanı gereksinimlerini azaltan özelleştirilmiş ayak izi optimizasyonu sunar. Kompakt hacimleriyle Amerikan tipi trafo merkezleri, arazi maliyetlerinin fahiş olduğu konut topluluk dağıtımı için özellikle uygundur. Avrupa tipi üniteler daha büyük olmalarına rağmen bakım sıklığının daha yüksek olduğu endüstriyel uygulamalar için üstün servis erişimi sunar.

Üretim Hattımızı İzleyinVideo

Lugao'nun Kutu Tipi Trafo Merkezi üretim mükemmelliğini ilk elden deneyimleyin:
