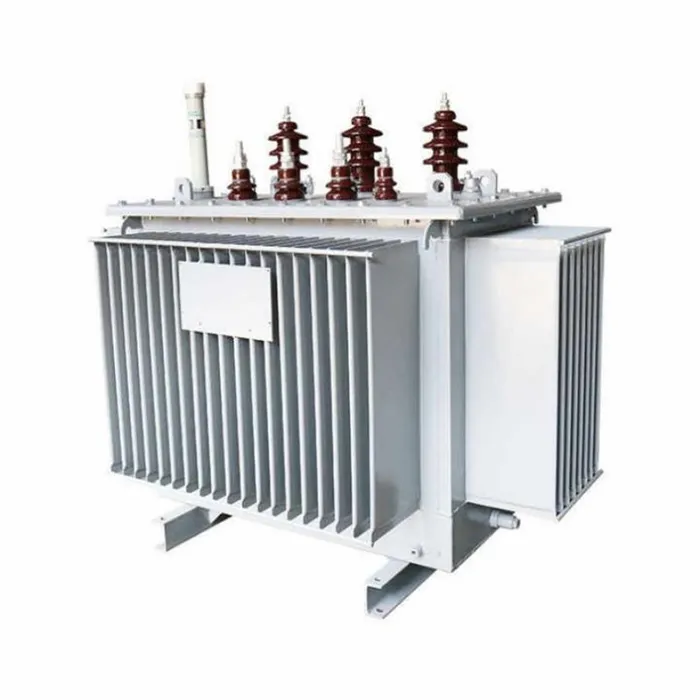

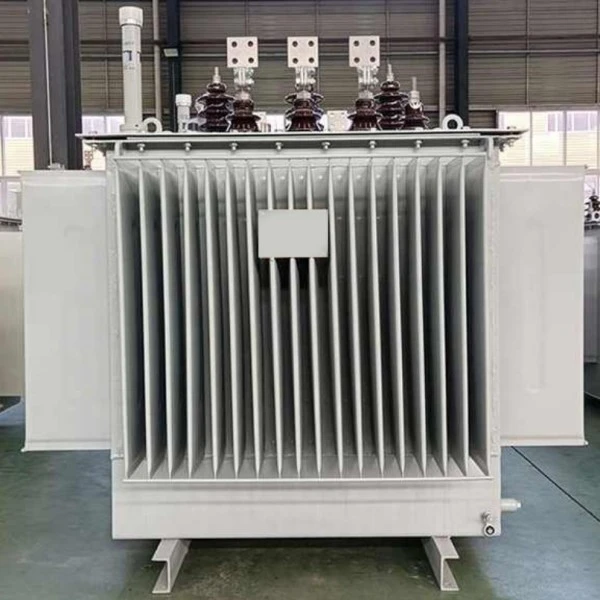

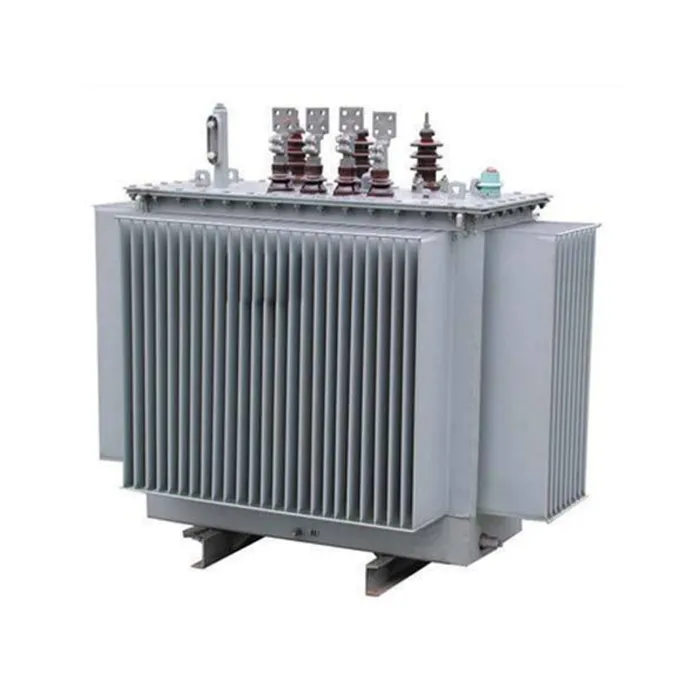

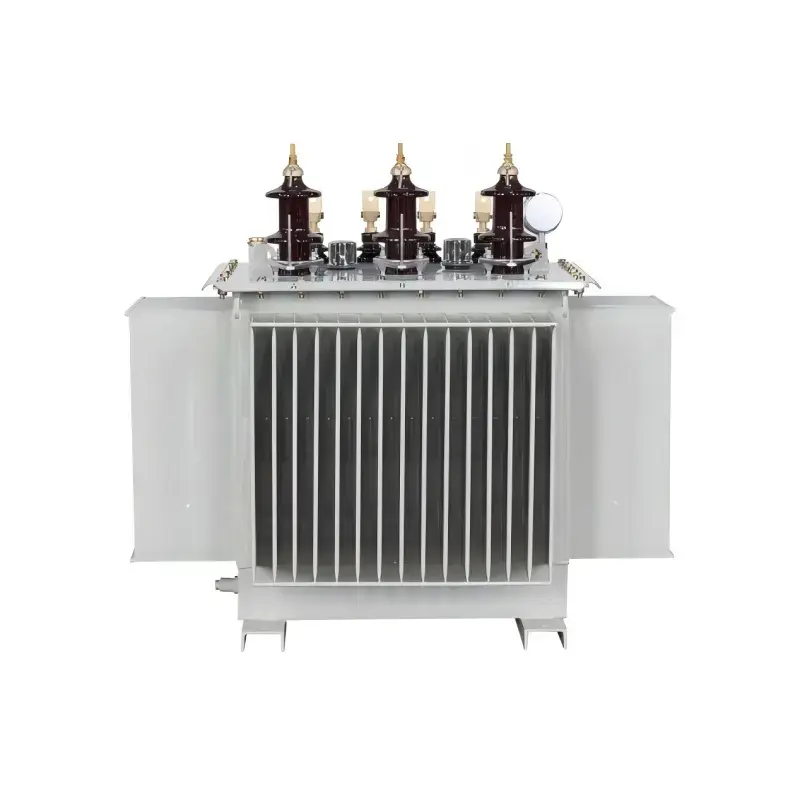

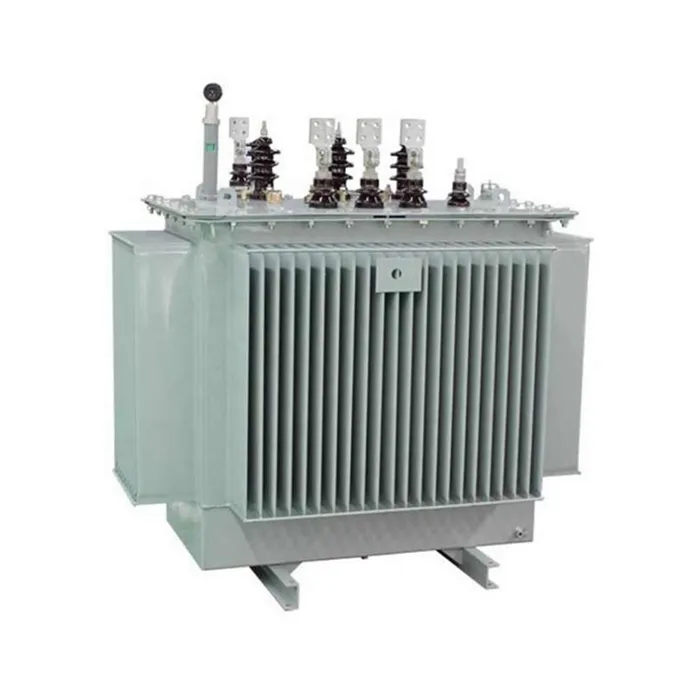

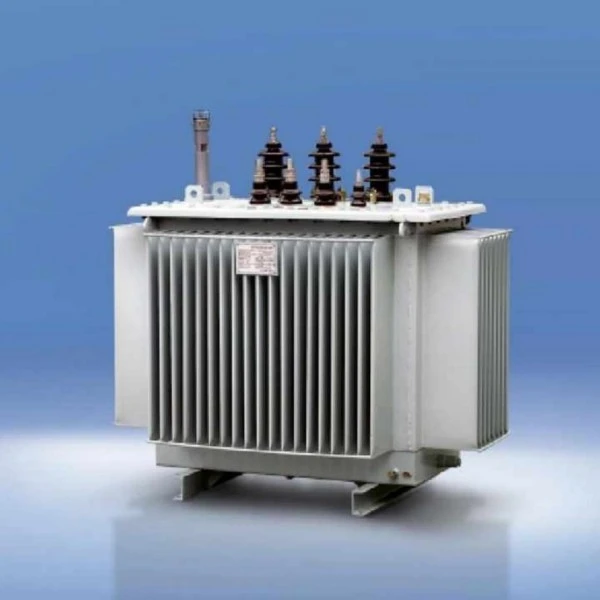

S9 Üç Fazlı Yağlı Alçak Gerilim Trafosu

Şirketimizin S9 Üç Fazlı Yağlı Alçak Gerilim Transformatörü, alçak gerilim güç dağıtım sistemleri için özel olarak tasarlanmış, son derece güvenilir bir güç cihazıdır. Bu ürünü satın almak size, endüstriyel tesislerde, ticari binalarda ve konut güç dağıtım senaryolarında yaygın olarak uygulanabilen, istikrarlı performansı maliyet etkinliğiyle birleştiren yüksek kaliteli bir transformatör sağlar. Bu ürün, yüksek kaliteli soğuk haddelenmiş silikon çelik levhalar ve yüksek saflıkta bakır sargılar kullanır. Optimize edilmiş çekirdek yapısı, histerezis ve girdap akımı kayıplarını etkili bir şekilde azaltarak uzun vadeli istikrarlı ve güvenilir çalışma sağlar. Yağa batırılmış yalıtımlı soğutma sistemi, mükemmel ısı dağıtımı ve aşırı yük kapasitesi sağlayarak, voltaj dalgalanmaları veya önemli yük değişiklikleri koşullarında bile sabit çıkış voltajını korur. Tamamen yalıtılmış yapı, harici nemi ve yabancı maddeleri etkili bir şekilde izole ederek ekipmanın ömrünü uzatır ve bakım sıklığını azaltır.

Ürün Parametresi (Şartname)

Ürün Özelliği ve Uygulaması

Ürün Özellikleri

Enerji Verimliliği ve Düşük Kayıp:Önceki S7 serisiyle karşılaştırıldığında S9 transformatörü, yüksüz durumdaki kayıplarda ortalama yaklaşık %10'luk bir azalma, yük kaybında yaklaşık %22'lik bir azalma ve yüksüz akımda yaklaşık %46'lık daha da önemli bir azalma sağlar. O zamanlar ulusal düzeyde tanıtılan enerji tasarrufu sağlayan bir üründü.

Güvenilir Yapısal Tasarım:

Çekirdek:Yüksek kaliteli soğuk haddelenmiş tanecik odaklı silikon çelikten yapılmış S9 yağa batırılmış transformatör, tamamen eğimli üç adımlı bindirme bağlantı çekirdek yapısından yararlanarak kayıp ve gürültüyü etkili bir şekilde azaltır.

Sargılar:Yüksek gerilim sargısı çok katmanlı silindirik bir yapıyı benimserken, alçak gerilim sargısı uzunlamasına yağ kanallarına sahip silindirik veya geliştirilmiş sarmal yapıyı kullanarak ısı dağılımını ve mekanik mukavemeti artırır.

Sabitleme Süreci:Tüm bağlantı elemanlarında kendiliğinden kilitlenen gevşemeyi önleyen somunlar kullanılır ve taşıma ve uzun süreli çalışma sırasında stabiliteyi sağlamak için çekirdek incelemesi ve kaldırma bakımı ihtiyacını ortadan kaldıran bir çekirdek konumlandırma yapısı eklenir.

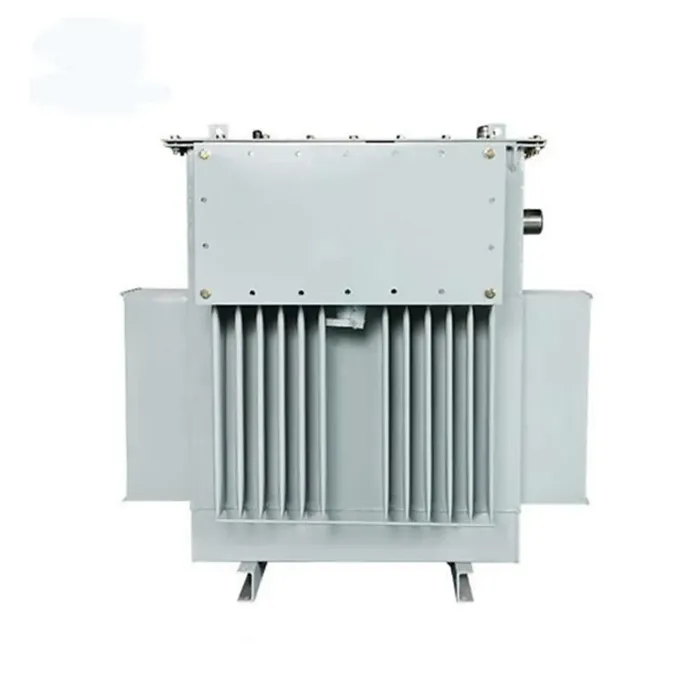

Tamamen Kapalı Yapı (S9-M Serisi):S9 dağıtım trafo tankı, geleneksel koruyucuyu ortadan kaldırarak, yağ hacmindeki değişiklikleri telafi etmek için bir nefes alma işlevi sağlayan oluklu panellerle tasarlanmıştır. Bu tamamen sızdırmaz yapı, transformatör yağını dış havadan tamamen izole ederek oksijen ve nem girişini etkili bir şekilde önleyerek izolasyon yağının eskimesini geciktirir.

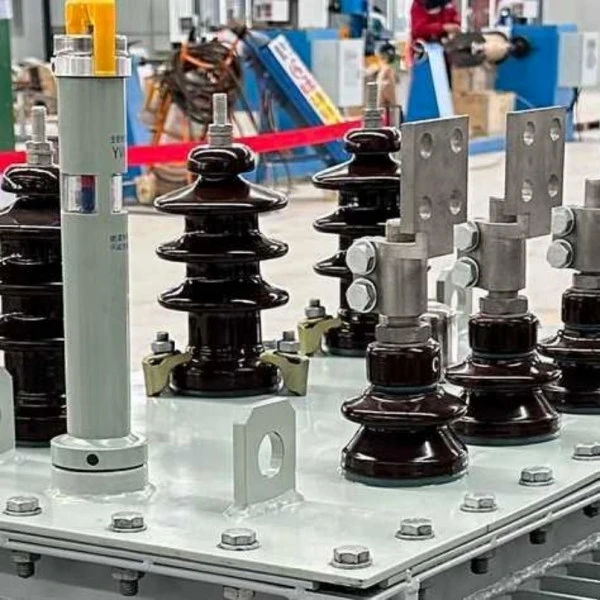

Kapsamlı Güvenlik Koruması: S9 Üç Fazlı Yağlı Alçak Gerilim TrafosuBasınç tahliye vanası, kadranlı termometre ve gaz rölesi gibi bileşenlerle donatılmış olup, iç basınç çok yükseldiğinde derhal basıncı tahliye ederek ekipmanın güvenli çalışmasını sağlar.

Özelliklerin Avantajları

Önemli Ölçüde Azalan İşletme Maliyetleri:Temel avantaj enerji verimliliğinde yatmaktadır. S7 serisiyle karşılaştırıldığında S9 ürününün işletme maliyetleri yaklaşık %19 oranında azaltılarak uzun süreli işletimde önemli miktarda elektrik tasarrufu sağlanır.

Yüksek Operasyonel Güvenilirlik:Geliştirilmiş bobin ucu desteği, yeni yalıtım yapısı ve kısa devreye dayanıklı tasarımla ani kısa devrelere dayanma yeteneği önemli ölçüde artırıldı. Ulusal olarak tanınmış bir test merkezinde ani kısa devre testlerinden geçmiş olup, şebeke dalgalanmaları gibi olumsuz koşullar altında bile istikrarlı çalışmayı garanti etmektedir.

Son Derece Düşük Bakım Maliyetleri:Tamamen sızdırmaz yapı, normal hizmet ömrü boyunca transformatör yağının değiştirilmesi ihtiyacını ortadan kaldırarak bakım iş yükünü ve maliyetlerini büyük ölçüde azaltır.

Yüksek Uyarlanabilirlik ve Estetik Tasarım:Oluklu tank tasarımı yalnızca ısı dağıtım verimliliğini artırmakla kalmaz, aynı zamanda daha kompakt ve estetik açıdan hoş bir ürün ortaya çıkararak kurulum alanını azaltır.

Ürünler çevreye uyum sağlar

Uygulama Senaryoları

S9 Üç Fazlı Yağlı Alçak Gerilim Transformatörleri öncelikle 10kV veya 35kV yüksek gerilim elektriğinin 400V alçak gerilim elektriğe dönüştürülmesi gereken terminal güç dağıtım uygulamalarında kullanılır. Spesifik senaryolar şunları içerir:

Kapalı Tip (S9-M Serisi): Özellikle petrol ve kimya işleme gibi endüstriler için uygundur. Bu ortamlar genellikle büyük miktarda petrol ve kimyasal madde içerir; Tamamen yalıtılmış yapı, aşındırıcı gazları etkili bir şekilde izole eder, dahili bileşenleri korur ve güvenli çalışmayı sağlar.

Kapalı Tip (S9 Serisi):Endüstriyel ve madencilik işletmelerinde, şantiyelerde, konut topluluklarında, ticari merkezlerde, havalimanlarında, tren istasyonlarında ve diğer genel endüstriyel ve sivil binalarda güç dağıtım merkezleri olarak yaygın olarak kullanılır.

Altyapı ve Tarım:Çeşitli ekipmanlar için istikrarlı bir güç kaynağı sağlamak amacıyla metrolarda, sondaj platformlarında, petrol üretim platformlarında ve kentsel ve kırsal tarımsal enerji şebekelerinde yaygın olarak kullanılır.

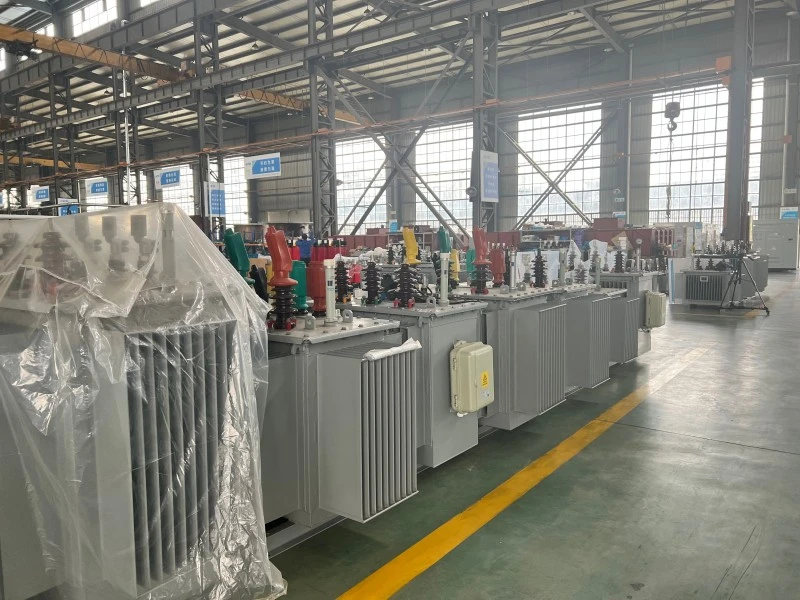

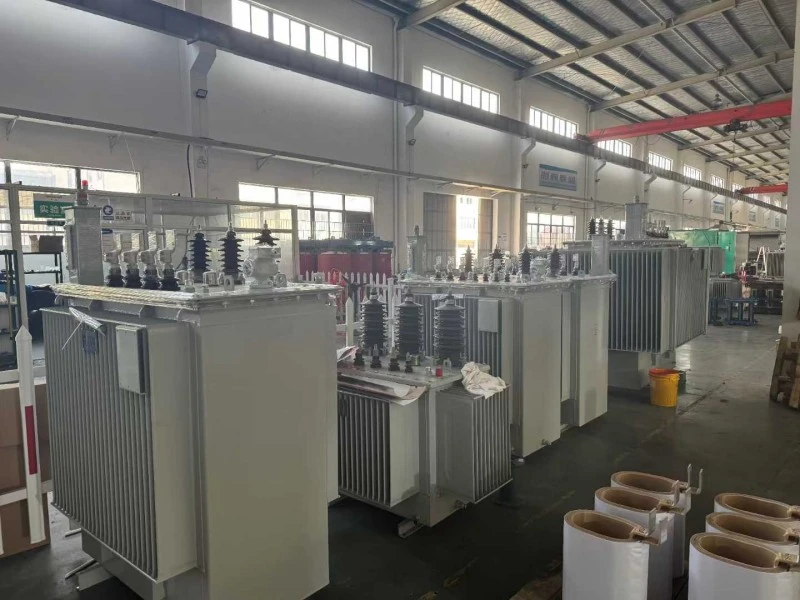

Üretim Detayları

Üç fazlı yağla doldurulmuş transformatör, ürün ayrıntılarında kapsamlı bir optimizasyondan geçirilmiştir. Çekirdek, bobinler, yağ deposu ve bağlantı elemanları gibi temel bileşenlerin rafine tasarımı sayesinde düşük kayıp, yüksek güvenilirlik ve bakım gerektirmeyen özellikler elde edilir.

Temel bileşen yapısı ve süreci

SSS

S9 üç fazlı yağlı dağıtım transformatörü nedir?

S9 üç fazlı yağlı dağıtım transformatörü, 6kV, 10kV, 11kV veya 13,8kV gibi orta gerilim elektriğini 0,4kV, 0,415kV veya 0,433kV gibi düşük gerilim elektriğine düşürmek için kullanılan bir güç dağıtım cihazıdır. Endüstriyel tesislerde, ticari binalarda, konut topluluklarında, maden sahalarında, tarımsal enerji şebekelerinde ve kamu dağıtım sistemlerinde yaygın olarak kullanılmaktadır.

S9 yağlı transformatörün voltaj oranı özelleştirilebilir mi?

Evet. Lugao, voltaj oranını yerel şebeke ve proje gereksinimlerine göre özelleştirebilir. Yaygın seçenekler arasında 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV ve diğer özelleştirilmiş voltaj kombinasyonları bulunur. Vektör grubu, kılavuz çekme aralığı, frekans ve aksesuarlar da özelleştirilebilir.

Bu transformatör için hangi kapasite aralığı mevcuttur?

S9 yağlı dağıtım transformatörü, proje gereksinimlerine göre farklı nominal kapasitelerde tedarik edilebilir. Ortak kapasiteler arasında 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA ve 2500kVA bulunur. Yük talebinize göre uygun model seçimi için lütfen Lugao ile iletişime geçin.

S9 ve S11 yağlı transformatörler arasındaki fark nedir?

S9 serisiyle karşılaştırıldığında,S11 serisigenellikle daha düşük yüksüz kayıp ve daha iyi enerji tasarrufu performansına sahiptir. S9 transformatörü, istikrarlı çalışması, olgun tasarımı ve maliyet etkinliği nedeniyle birçok dağıtım projesinde hala yaygın olarak kullanılmaktadır. Nihai seçim proje bütçesine, verimlilik gereksinimlerine, yerel standartlara ve çalışma koşullarına bağlıdır.

S9 yağlı transformatör dış mekan kurulumuna uygun mu?

Evet. S9 yağ dolu transformatör dış mekan kurulumu için tasarlanabilir. Proje gereksinimlerine göre sızdırmaz yağ deposu, korozyon önleyici kaplama, basınç tahliye vanası, termometre, yağ seviye göstergesi ve diğer koruma aksesuarlarıyla donatılabilir. Zorlu ortamlar için lütfen teklif vermeden önce rakım, ortam sıcaklığı, nem ve kirlilik seviyesini belirtin.

Bu transformatör hangi soğutma yöntemini kullanıyor?

S9 yağa batırılmış dağıtım transformatörü genellikle ONAN soğutmayı kullanır, bu da Yağ Doğal Hava Doğal soğutma anlamına gelir. Transformatör yağı, ısıyı aktarmak için tankın içinde doğal olarak dolaşırken, dış tank yüzeyi, doğal hava soğutması yoluyla ısıyı dağıtır.

Lugao OEM veya özelleştirilmiş transformatör hizmeti sağlayabilir mi?

Evet. Lugao, OEM ve özelleştirilmiş transformatör hizmetleri sunmaktadır. Özelleştirme seçenekleri arasında nominal kapasite, voltaj oranı, frekans, vektör grubu, kademe aralığı, muhafaza tasarımı, transformatör aksesuarları, boya rengi, isim plakası ve ambalaj gereksinimleri yer alır.

Ürün satış sonrası servis

1. Transformatör yerinde monte edilip işletmeye alındıktan sonra sızdırmazlığı, boyasının soyulmaması, solmaması garanti edilir. 5 yıl garanti verilmektedir; Garanti süresi içerisinde normal kullanımda meydana gelen kalite sorunları garanti kapsamında olacaktır.

2. Tüm ürünler, ürün aksesuarlarının eksiksizliğini sağlayacak şekilde ömür boyu hizmet kapsamındadır.

3. Hizmet ömrü 30 yıldan az değildir.

4. Ekipman arızası durumunda tedarikçi, alıcıdan bildirim aldıktan sonra bir saat içinde yanıt verecek ve yurt içinde 24 saat içinde teknik personeli sahaya gönderecektir.

Hizmet Taahhüdü

1. Ürünlerimiz, fabrikadan çıkmadan önce %100 ürün kalitesi sağlayan ISO9001-2015 kalite yönetim sistemi gereksinimlerine tam olarak uygun olarak üretilmektedir.

2. Firmamız müşteri memnuniyetini sağlamak için kapsamlı satış öncesi, satış ve satış sonrası hizmet sunmaktadır.

1. Firmamız 60 ay garanti vermektedir. Herhangi bir kalite sorunu olması durumunda, ürünü ücretsiz olarak onarır veya değiştiririz, böylece %100 müşteri memnuniyeti sağlanır.

Transformatörlerin tasarımı ve testi aşağıdaki standartlara uygun olacaktır:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Güç Transformatörleri》

GB/T6451-2015 《Yağlı Güç Transformatörleri için Şartname ve Teknik Gereksinimler》

JB/T3837-2010 《Trafo Ürünleri için Tip Tanımlamalarının Derlenmesi Yöntemi》

GB/T311.1-3.11-97 《Yüksek Gerilim İletim ve Transformasyon Ekipmanları için Yalıtım Koordinasyonu ve Yüksek Gerilim Test Teknikleri》

GB10237-88 《Güç Transformatörleri için Yalıtım Seviyeleri ve Dielektrik Testleri - Dış Yalıtım Havası Açıklıkları》

GB7595-87 《Servisteki Trafo Yağı için Kalite Standardı》

GB7328-87 《Transformatörler için Ses Seviyesinin Ölçümü》

GB7534-87 《Kısmi Deşarjın Ölçülmesi》

GB/T15164-94 《Yağlı Güç Transformatörleri için Yükleme Kılavuzu》

DL/T586-95 《Güç Ekipmanı Kullanıcılarının Üretim Denetimine İlişkin Teknik Kılavuz》

GB/T311.1-3.11-97 《Yüksek Gerilim İletim ve Transformasyon Ekipmanları için Yalıtım Koordinasyonu ve Yüksek Gerilim Test Teknikleri》

GB2536-1990 《Transformatör Yağı》

JB/T56011-92 《Yağlı Güç Transformatörleri için Ürün Kalitesi Sınıflandırması》

ZBK41005-89 《6-220KV Transformatörlerin Ses Seviyesi》
