Tacikistan Trafo Merkezi Projesi: OG Şalt ve HV Ekipman Montajı

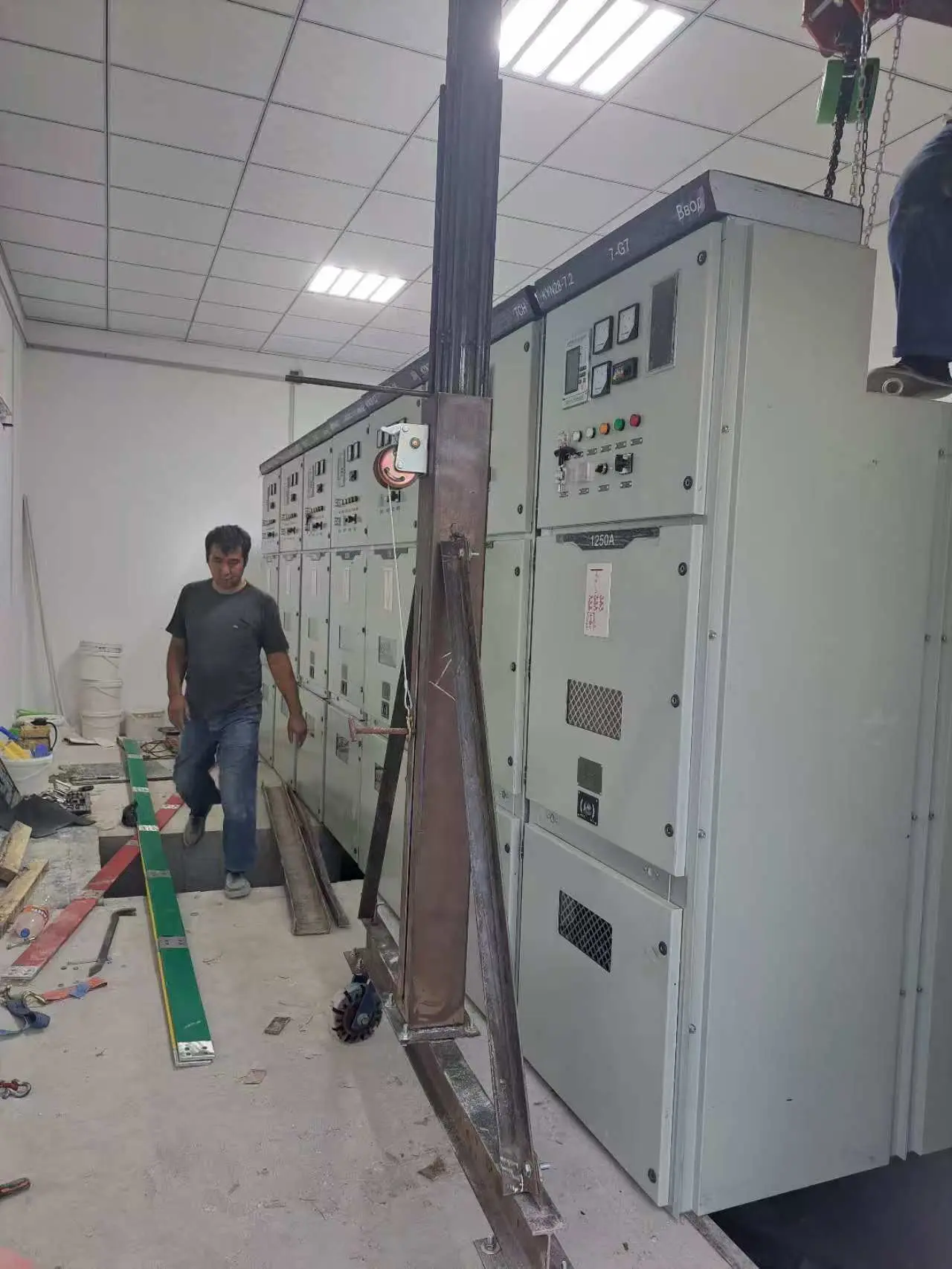

Şekil 1 – Bina içi şalt dolabının montaj aşaması

Resimde projenin ana kontrol odası gösterilmektedir; buradaorta gerilim şalt sistemiFirmamız tarafından temin edilen yerlerine montajı yapılmaktadır. Ekipman, güç sisteminin güvenli ve istikrarlı çalışmasını sağlamak için trafo merkezi için güvenilir güç dağıtım koruması ve kontrol fonksiyonları sağlayan dahili devre kesiciler, koruma ve ölçüm cihazlarının yanı sıra çalışma devrelerini içeren standart bir kabin tasarımına sahiptir.

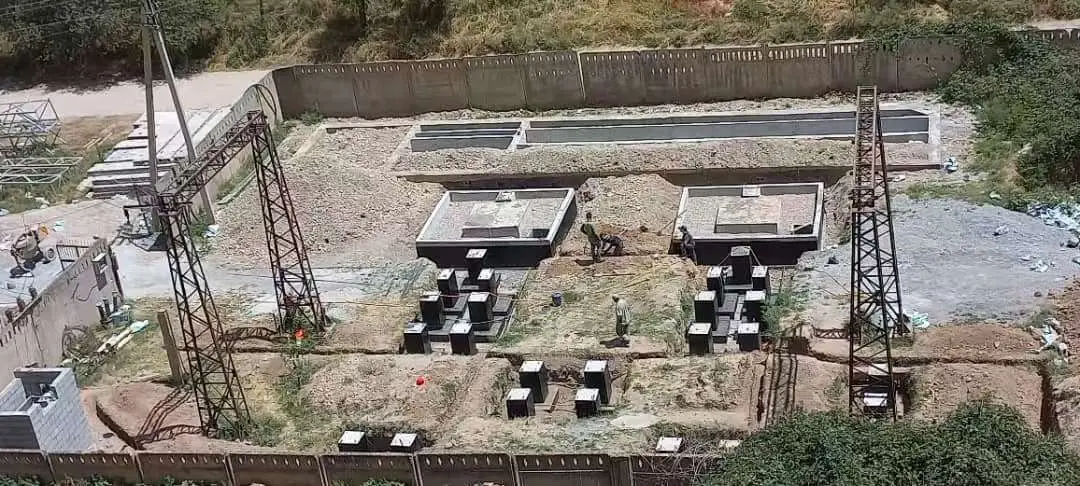

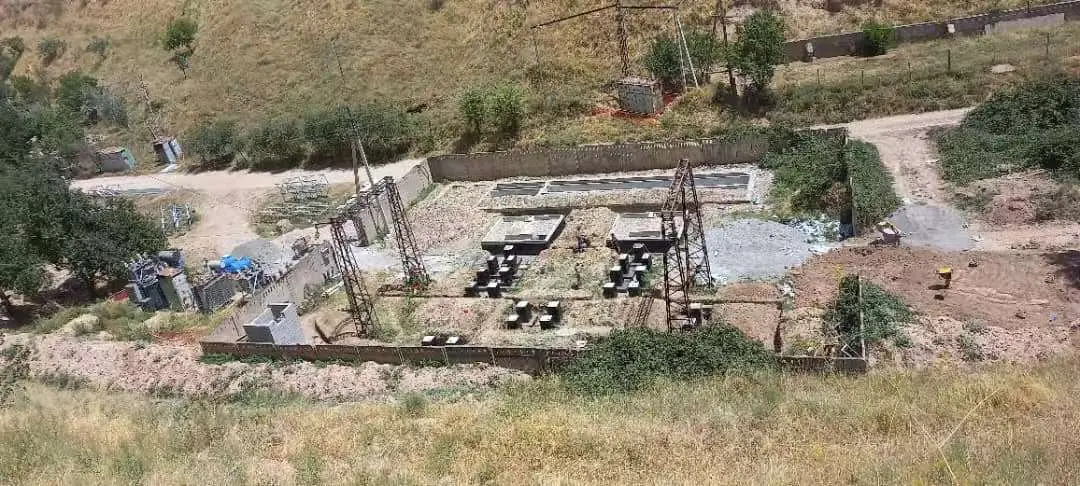

Şekil 2–4:Proje, inşaat mühendisliği temellerinin ve dış mekan yapısal çerçevelerinin eş zamanlı olarak inşa edildiği dağlık bir bölgede yer almaktadır. Ekipman temelinin dökülmesi ve çerçeve kurulumu gibi temel görevler sahada tamamlanarak daha sonraki ana ekipman kurulumunun temeli atıldı. Şirketimiz, projenin zamanında ilerlemesini sağlamak için teknik yardım ve ekipman teslimatı hizmetleri sunarak inşaat süreci boyunca tam destek sağlamıştır.

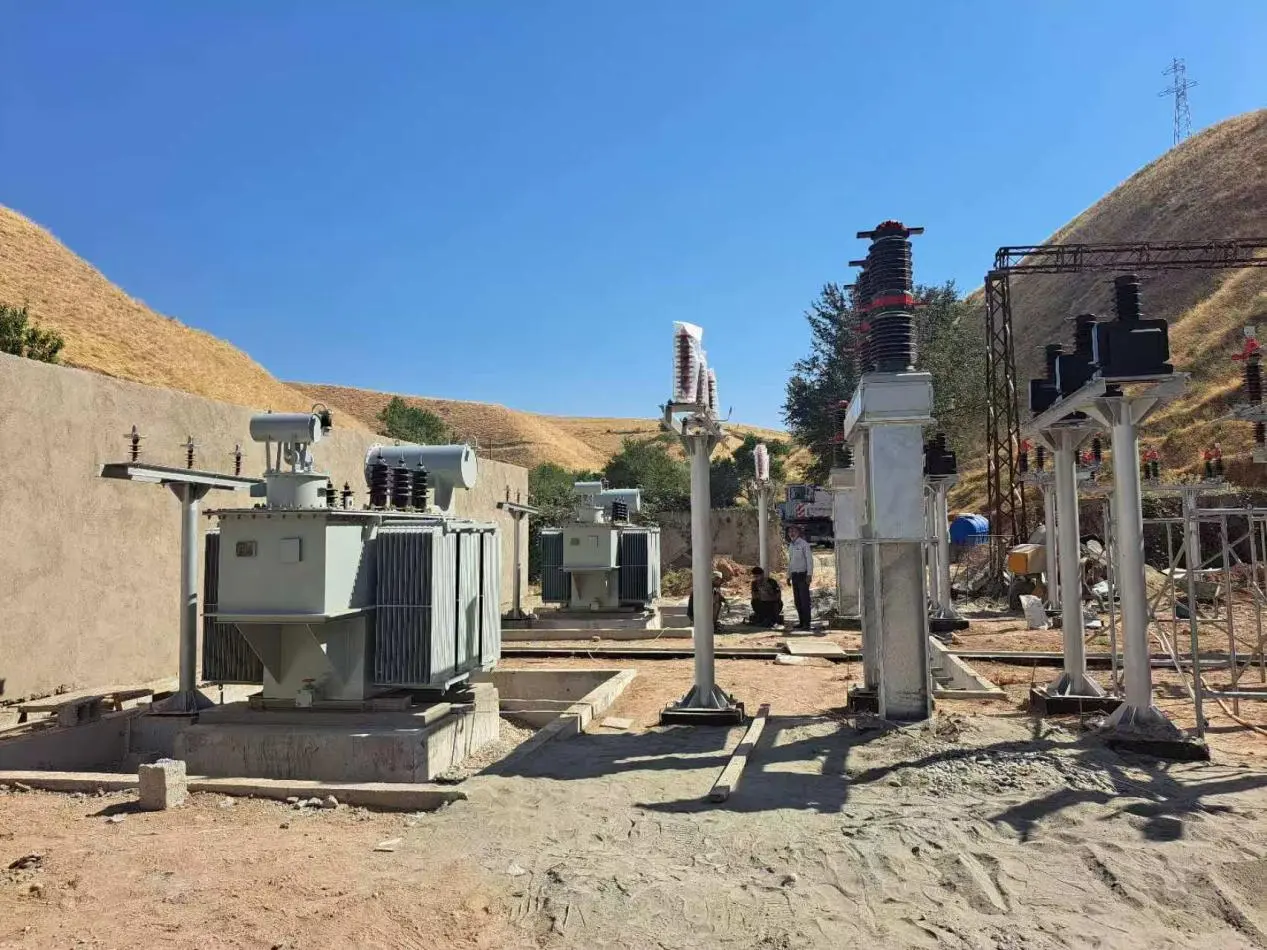

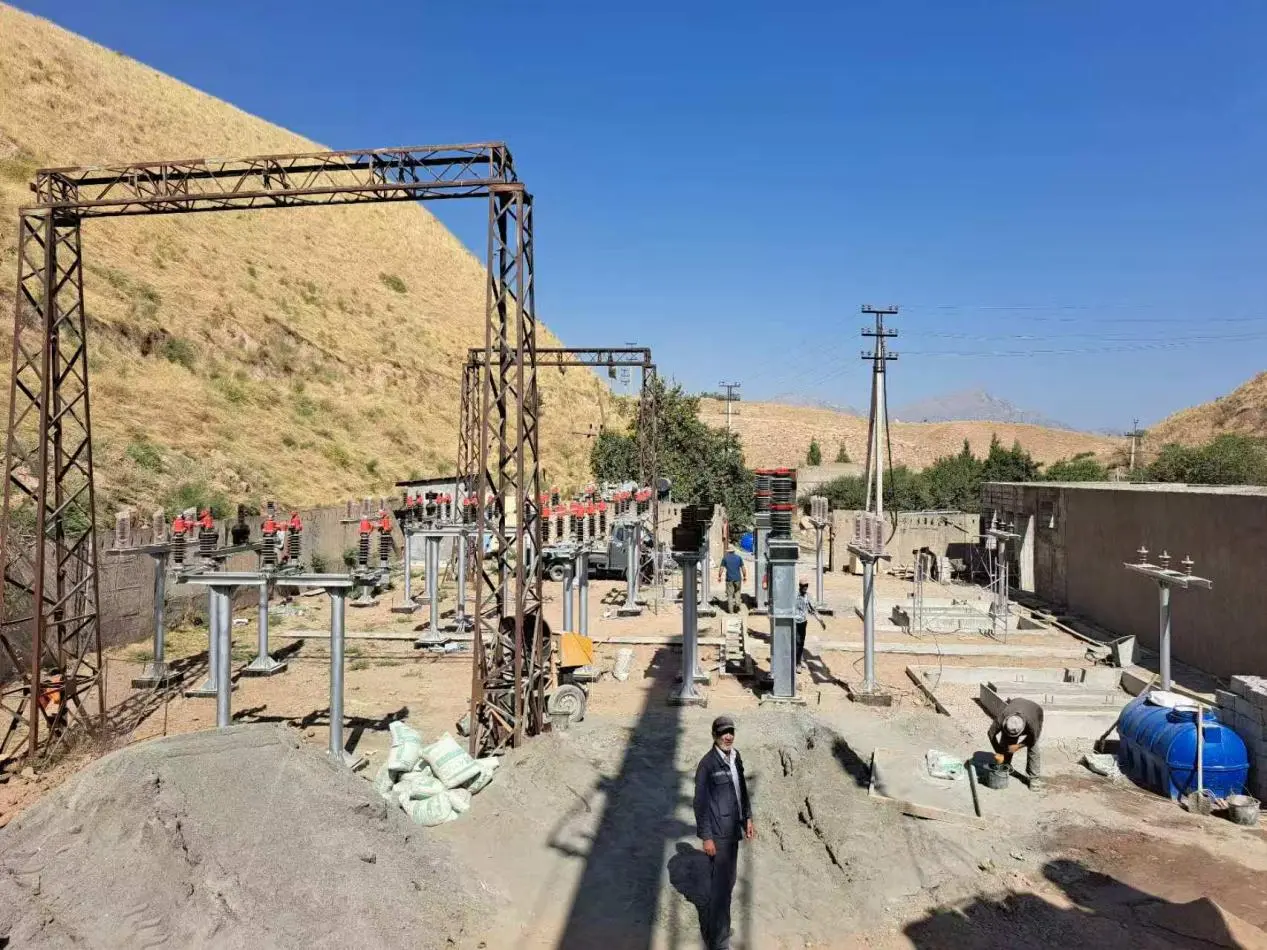

Şekil 5 - Ana dış mekan ekipmanının kurulum yeri

Ana trafo, yüksek gerilim ayırıcıları ve bara yapısı başarılı bir şekilde monte edilmiştir. Şirketimiz tarafından tedarik edilen tüm dış mekan yüksek voltaj ekipmanları, aşırı yerel sıcaklık değişimlerine ve kumlu hava koşullarına dayanacak şekilde, mükemmel korozyon direnci ve yalıtım performansı sergileyen yalıtkanlar ve yapılar gibi bileşenlerle sıkı çevresel uyum tasarımına tabi tutulur.

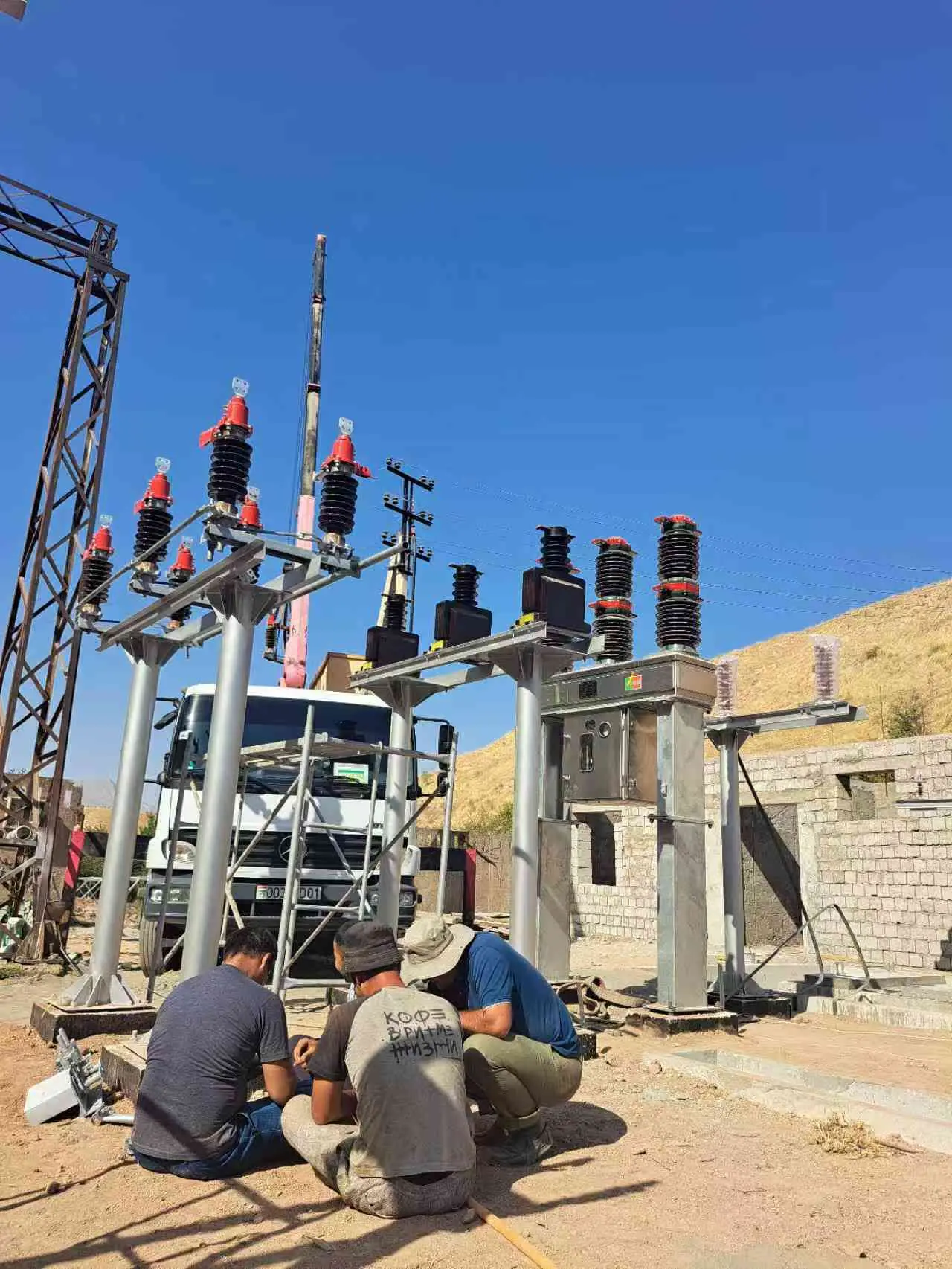

Şekil 6 – Yüksek Gerilim Ekipmanlarının Kurulumu ve Devreye Alınması

Yüksek gerilim izolasyon anahtarı ekipmanının kurulumu ve devreye alınması devam ediyor. Teknik personelimiz, ekipman konumlandırma, kablolama ve hata ayıklama işlemlerini tamamlamak, karmaşık çalışma koşullarında güvenilir çalışmayı ve yalıtım performans standartlarına uygunluğu sağlamak için inşaat ekibiyle işbirliği yaptı.

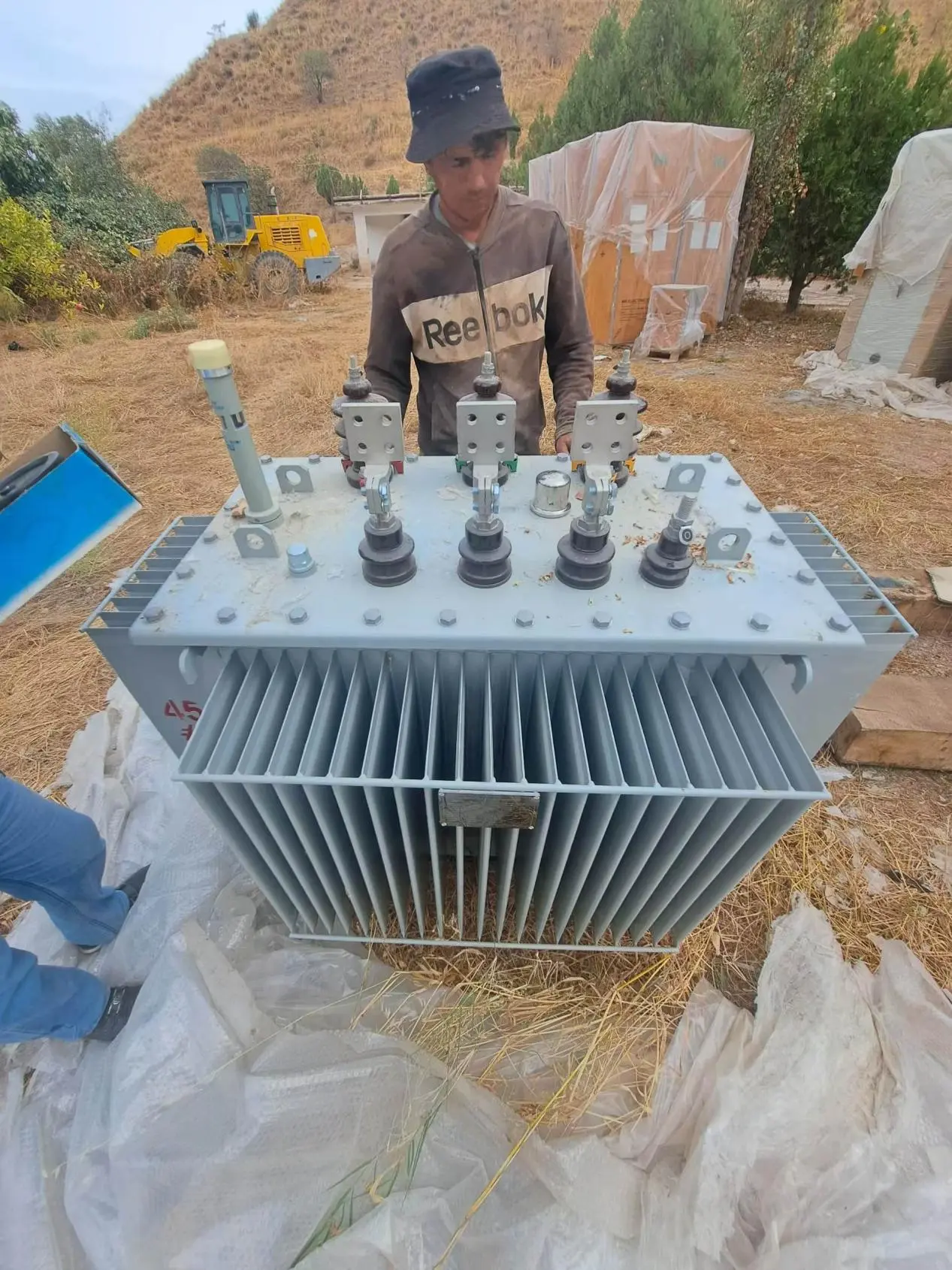

Şekil 7 - Transformatörün ambalajından çıkarılması ve kabul muayenesi

Ana transformatörün ambalaj açma ve kabul muayenesi şu anda sahada devam etmektedir. Tüm ekipmanlar sevkıyattan önce sıkı fabrika testlerine tabi tutuldu ve varışta, iyi durumda olduğundan ve tüm saha kurulum gereksinimlerini karşıladığından emin olmak için görünümü, aksesuarları ve teknik belgeleri açısından inşaat ekibiyle birlikte doğrulandı.

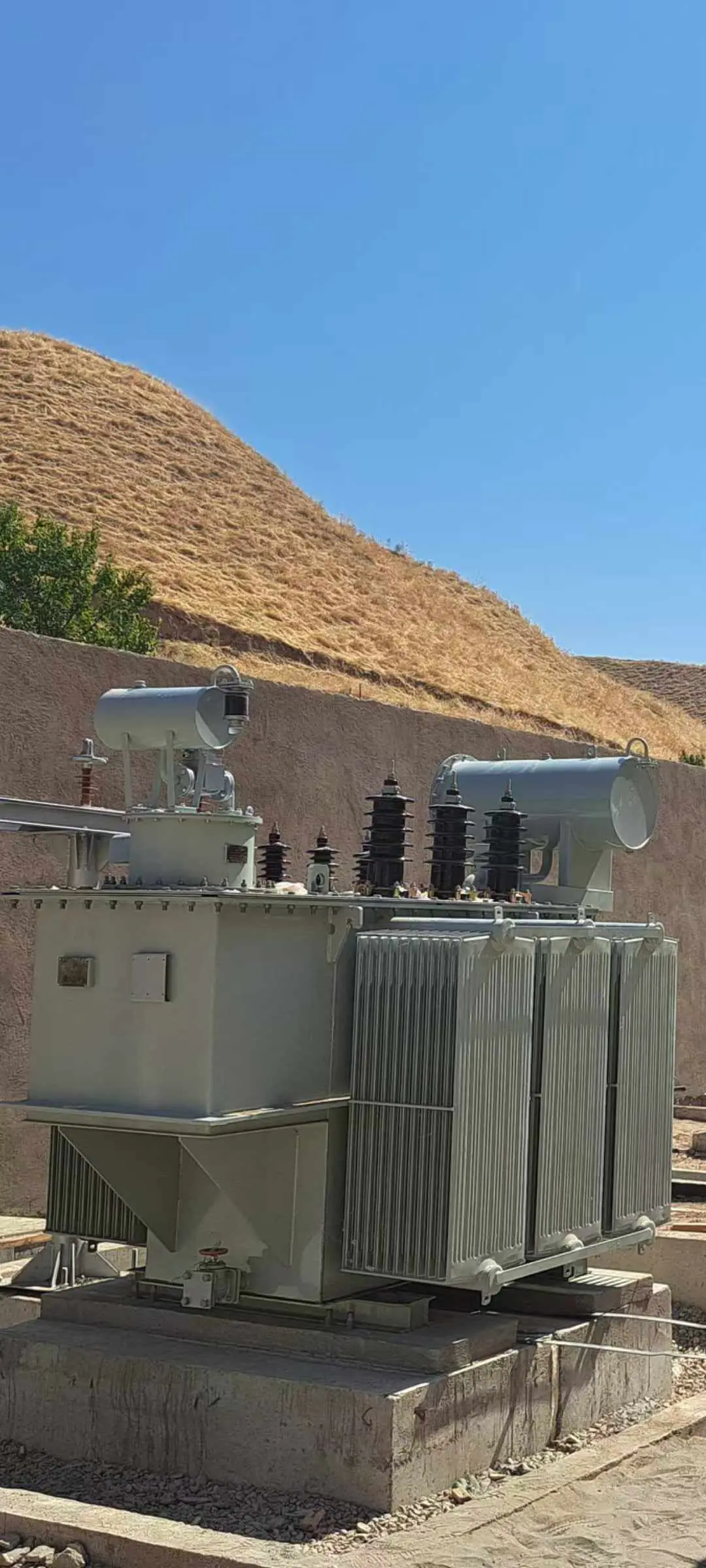

Şekil 8 - Yerine monte edilmiş ana transformatör

Ana transformatör, sağlam bir temel ve tüm aksesuarlar düzgün bir şekilde monte edilmiş şekilde yerine başarıyla monte edilmiştir. Tamamen kapalı bir yapısal tasarıma sahip olan ekipman, mükemmel ısı dağıtımı ve yalıtım performansı sunarak trafo merkezi içinde voltaj dönüşümü ve güç iletimi için gerekli desteği sağlar.

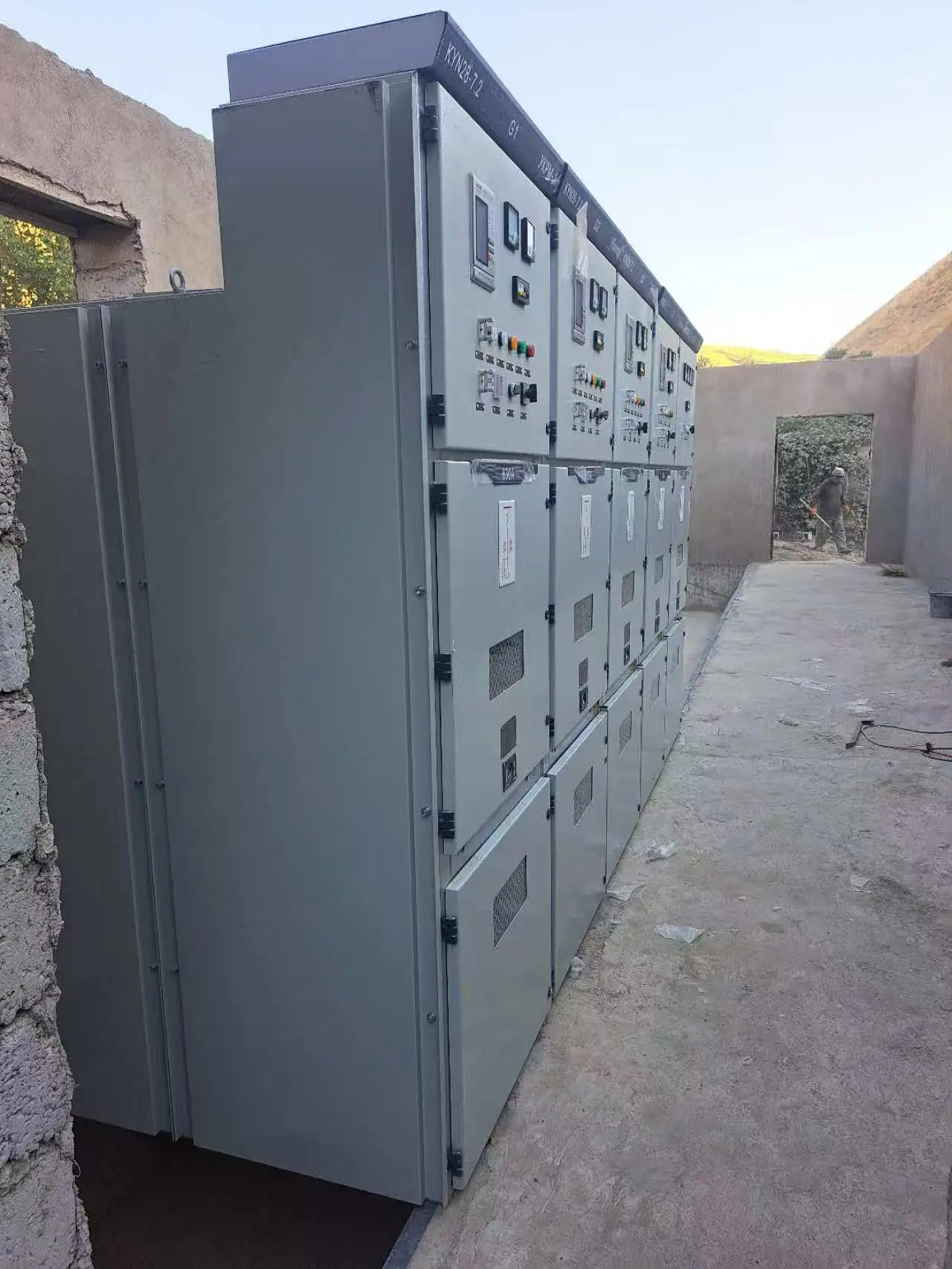

Şekil 9 - Bina içi şalt kurulumu tamamlandı

Tümorta gerilim şalt sistemiKontrol odasındaki üniteler tam olarak kurulmuş ve düzenli bir şekilde düzenlenmiştir. Kompakt bir yapıya ve anlaşılır bir yerleşime sahip olan bu üniteler, trafo merkezinin güç dağıtım sisteminin temel bileşeni olarak hizmet vererek sonraki çalıştırma, bakım ve denetimi kolaylaştırır.

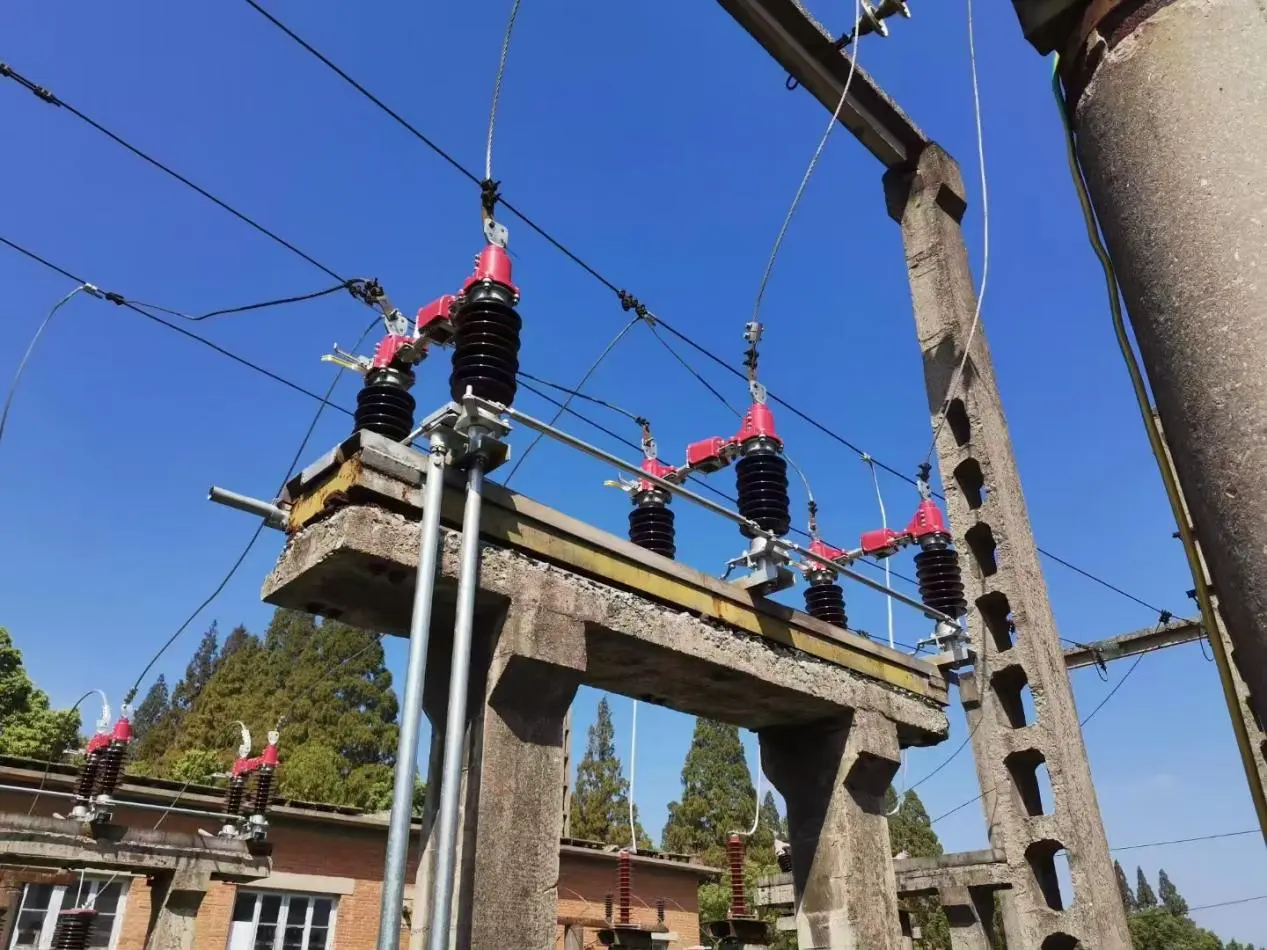

Şekil 10: Dış Mekan Yüksek Gerilim İzolasyon Anahtarı Yenileme/İyileştirme Projesi

Bu proje, yaşlanan bir trafo merkezindeki dış mekan yüksek gerilim ayırıcılarının iyileştirilmesini ve yenilenmesini içermektedir. Şemada firmamızın tedarik ettiği, yerinde kurulumu ve devreye alma işlemleri başarıyla tamamlanan yeni nesil ayırıcı ekipmanları gösterilmektedir. Son derece güvenilir bir yapısal tasarıma sahip olan ekipman, mevcut trafo merkezi altyapısı ve kablolama konfigürasyonlarıyla sorunsuz bir şekilde bütünleşerek, trafo merkezi operasyonları için güvenilir güvenlik sağlarken operasyonel istikrarı ve bakım kolaylığını önemli ölçüde artırır.

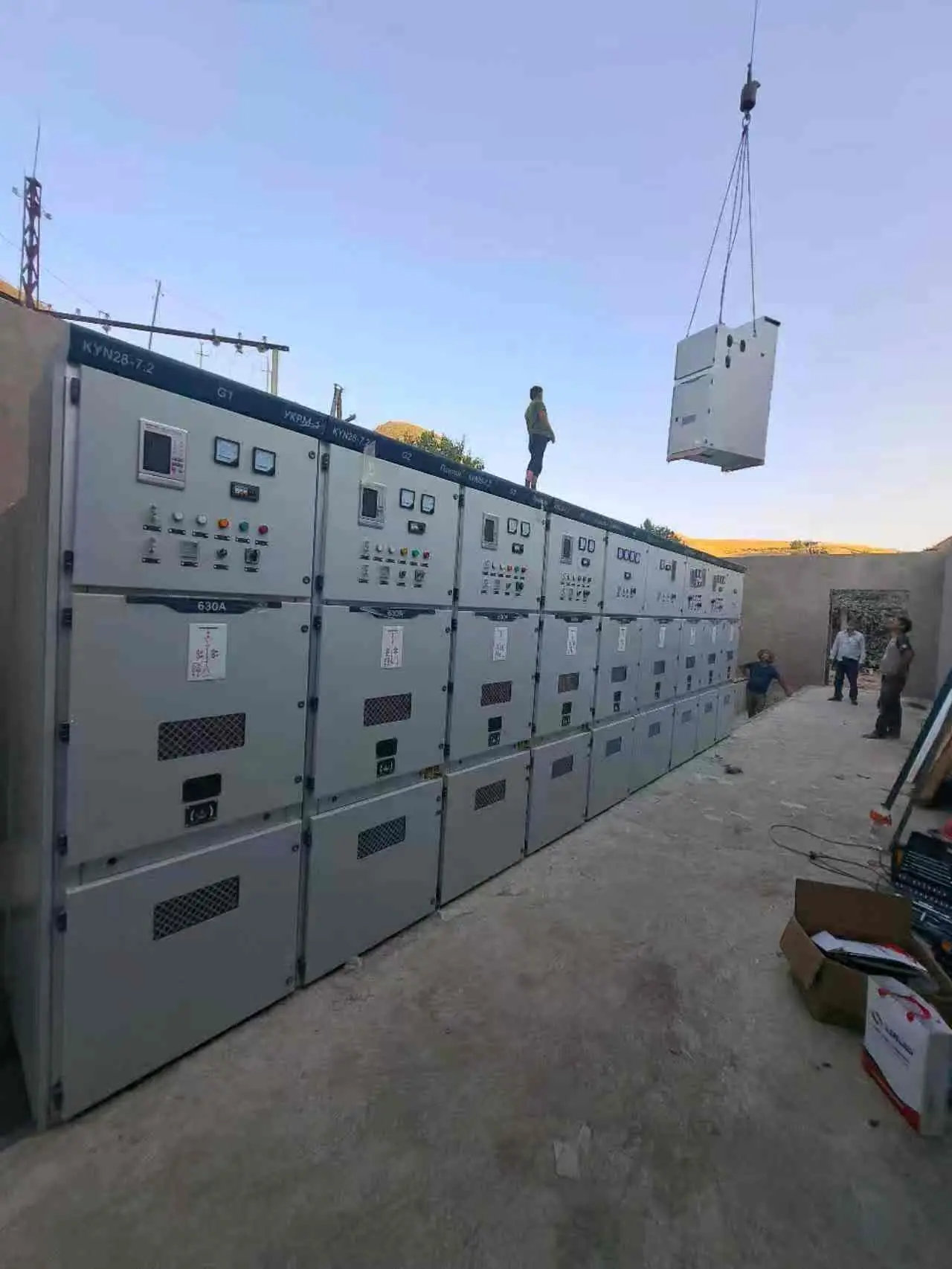

Şekil 11: Orta gerilim şalt sisteminin bina içi kurulum projesi

Resimde kurulum yeri gösterilmektedirorta gerilim şalt sistemiYurtdışındaki bir projenin ana kontrol odasında. Firmamız tarafından tedarik edilen KYN28 serisi orta gerilim şalt cihazlarının komple setleri, kaldırma işlemleriyle kurulmaktadır. Kompakt bir yapıya ve anlaşılır bir yerleşime sahip olan bu kabinler, trafo merkezinin güç dağıtım sistemi için güvenilir anahtarlama, koruma ve kontrol fonksiyonları sağlayan yerleşik koruma ve ölçüm kontrol cihazlarıyla donatılmıştır. Saha çalışması sırasında istikrarlı ve güvenilir performans sağlamak için tüm ekipmanlar sevkıyattan önce sıkı ve kapsamlı testlere tabi tutulur.

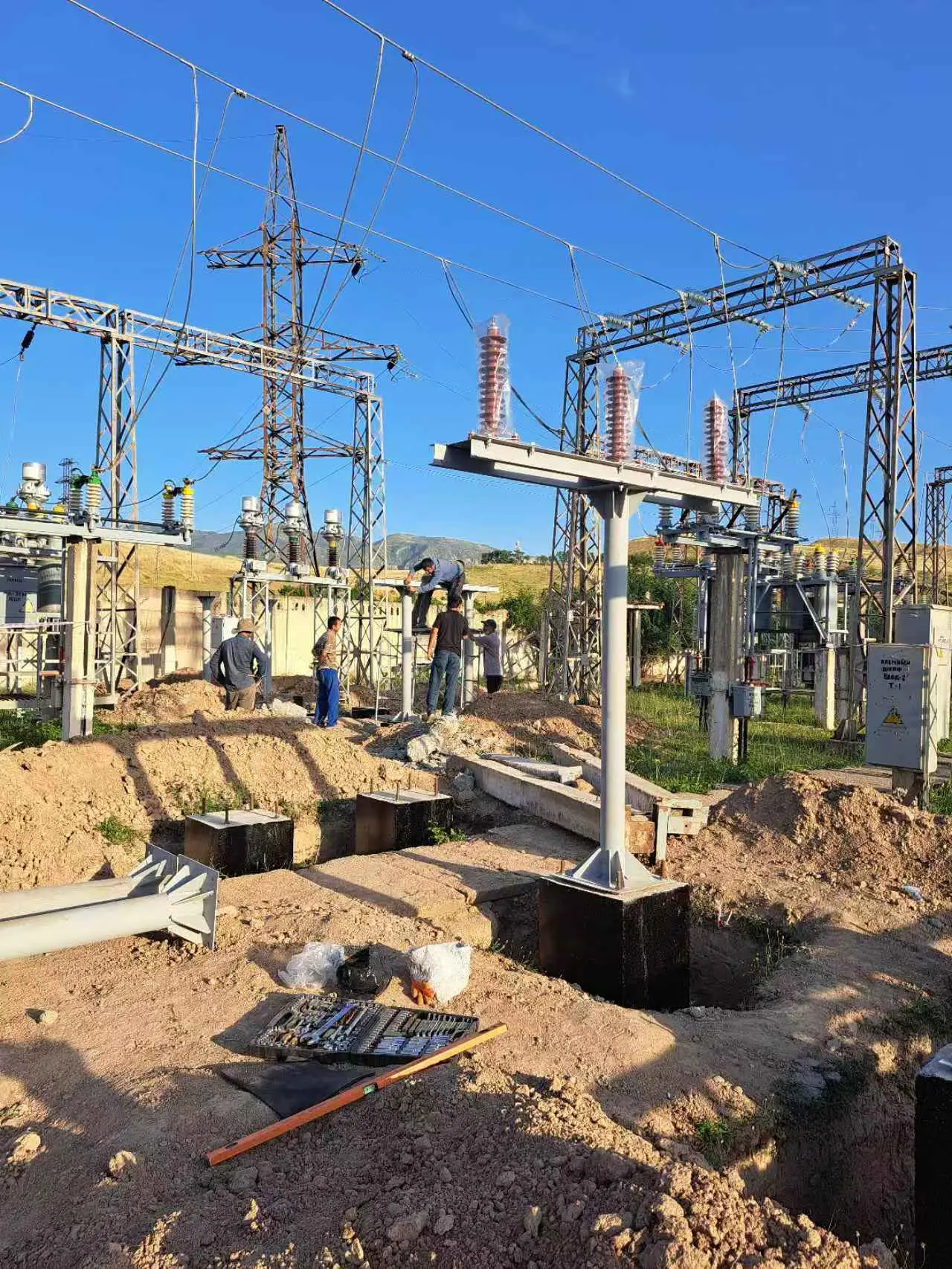

Şekil 12: Dış mekan yüksek gerilim ekipmanının kurulum ve devreye alma alanı

Resimde, Orta Asya'daki bir dış mekan trafo merkezindeki yüksek gerilim ekipmanlarının kurulum ve devreye alma sahası gösterilmektedir. Teknik personelimiz, yüksek gerilim ayırıcılarının, akım trafolarının ve diğer bileşenlerin kurulumu ve kalibrasyonu için inşaat ekibiyle birlikte çalıştı. Bu cihazlar, bölgenin rüzgarlı, kumlu koşulları ve önemli sıcaklık dalgalanmaları için optimize edilmiş olup, zorlu çalışma ortamlarında uzun süreli istikrarlı çalışmayı sağlamak için mükemmel hava koşullarına dayanıklılık ve yalıtım performansına sahiptir.
