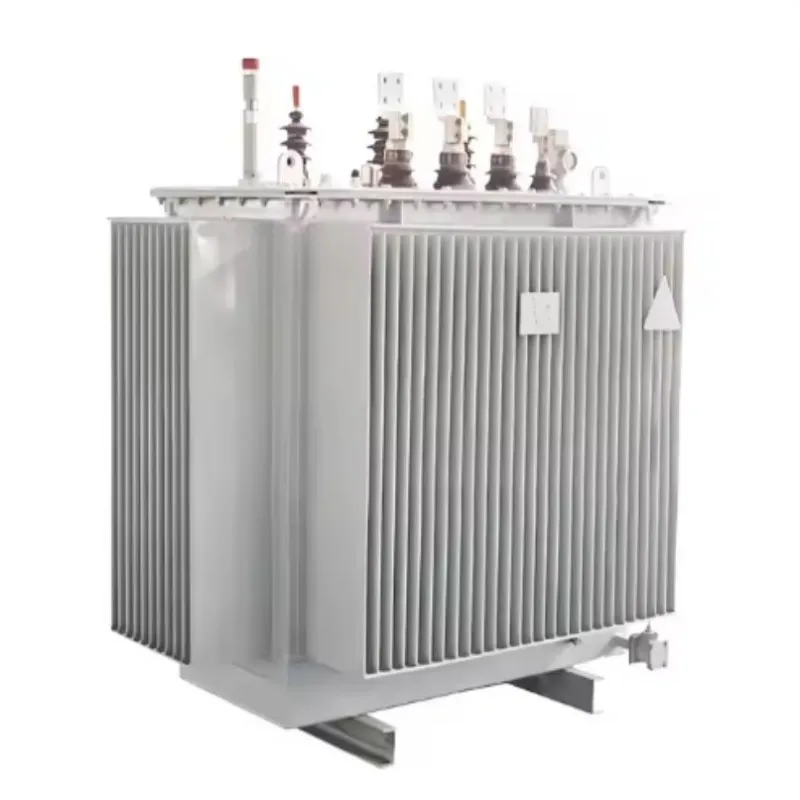

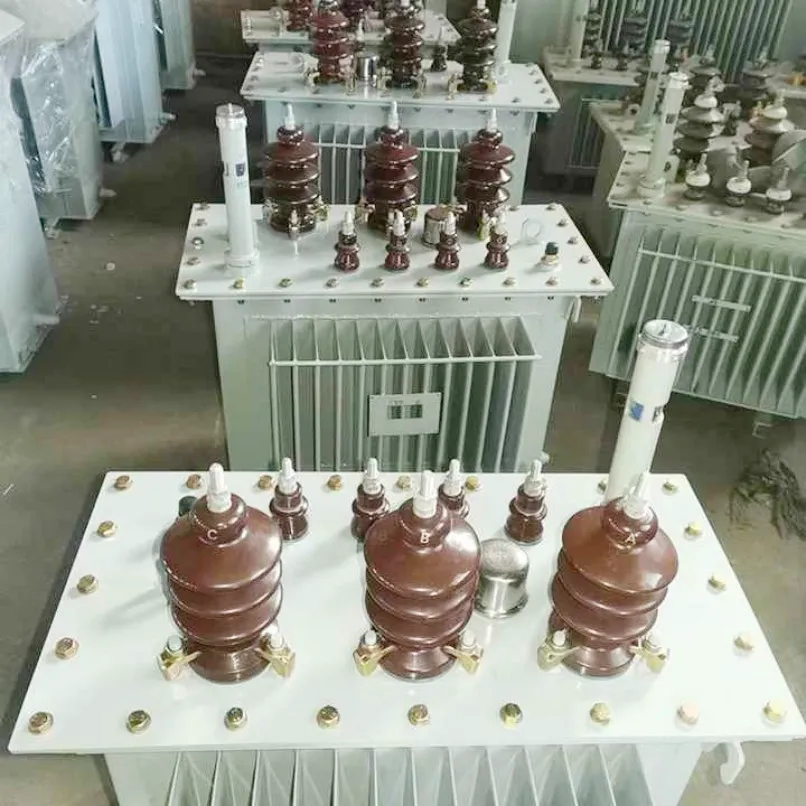

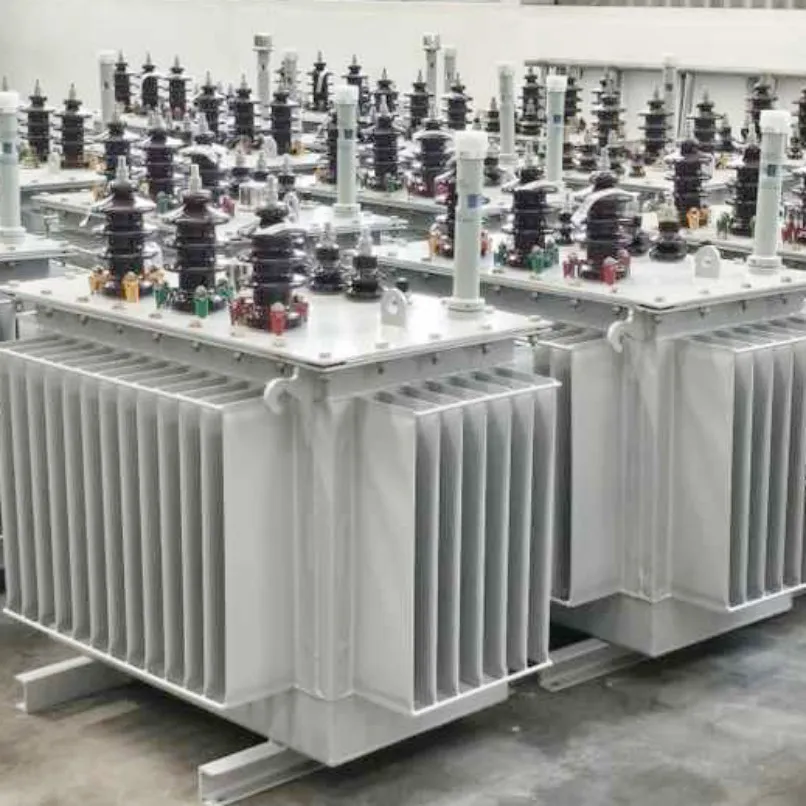

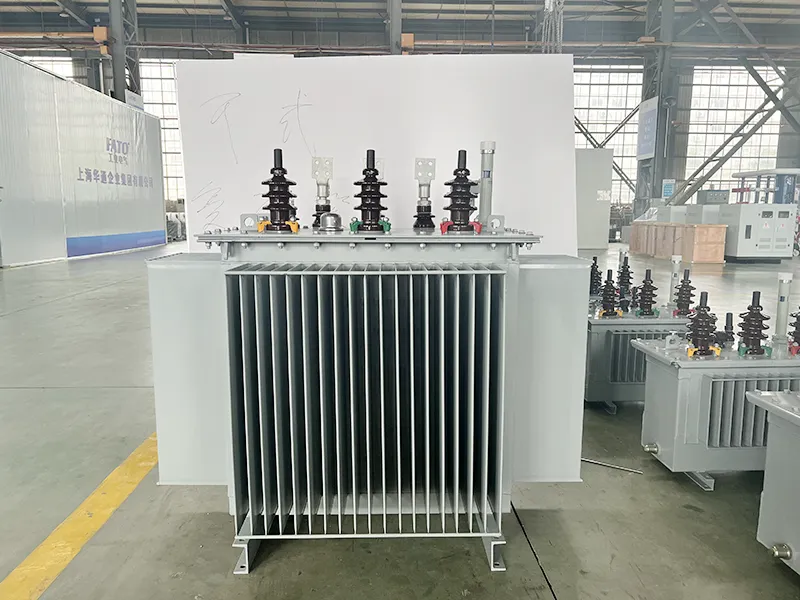

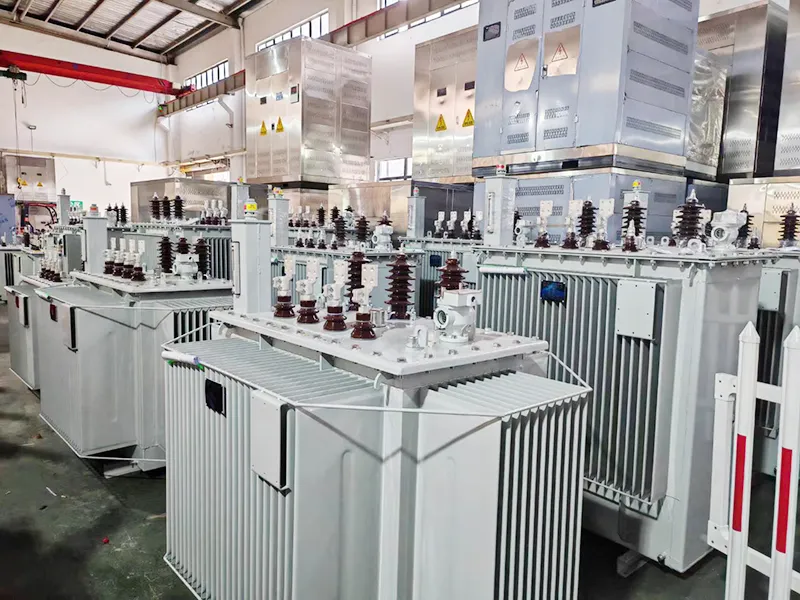

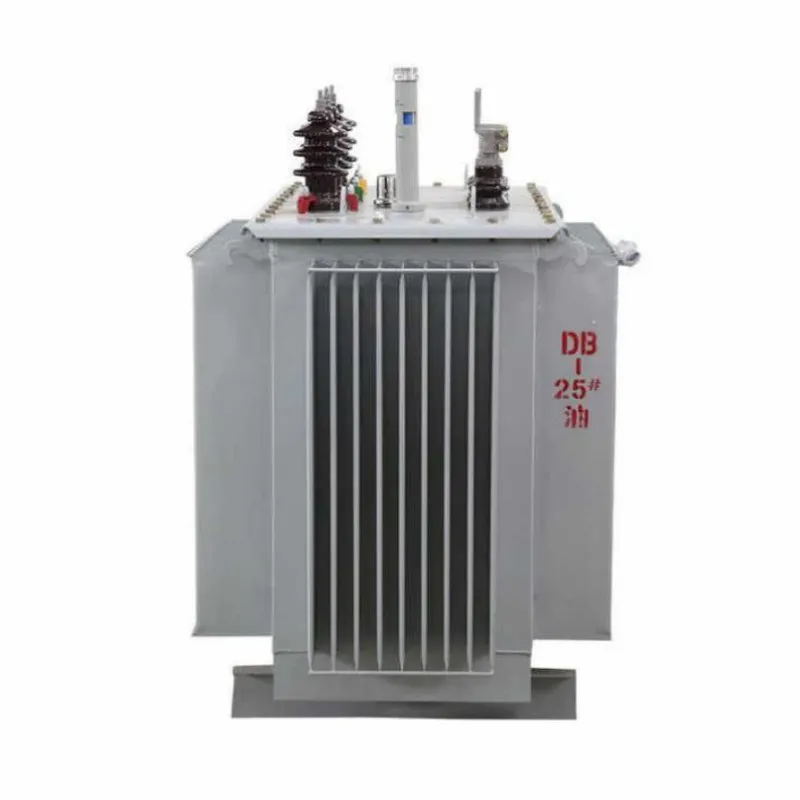

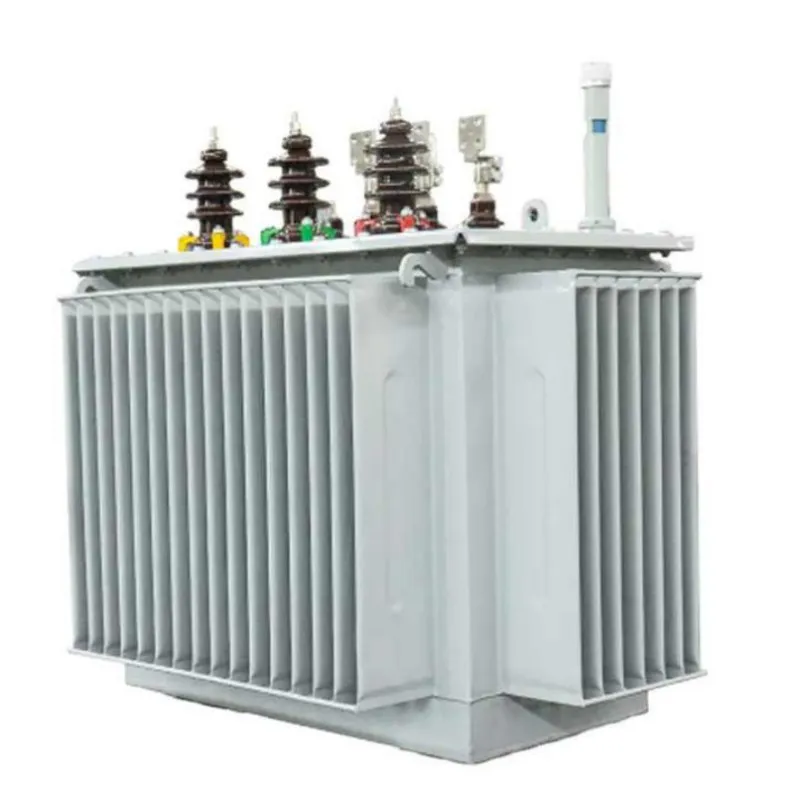

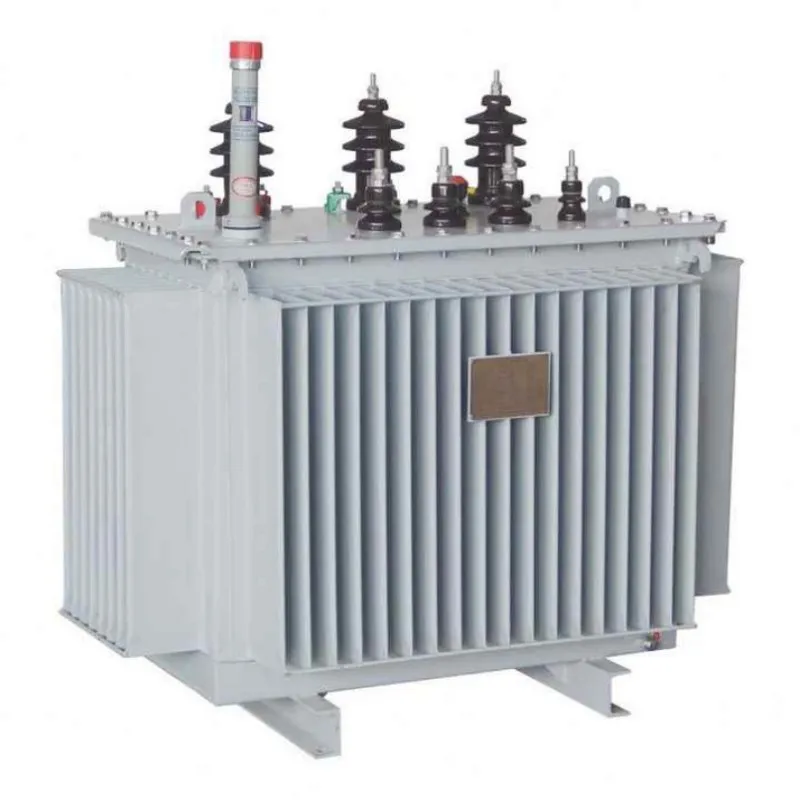

Kademeli Yağlı Güç Dağıtım Trafosu

Kademeli yağa batırılmış güç dağıtım transformatörümüz, orta veya yüksek voltajlı elektriği (11kV, 22kV veya 33kV gibi) son kullanıcı tüketimine uygun standartlaştırılmış düşük voltajlı çıkışa (400V veya 230V gibi) dönüştürmek üzere tasarlanmıştır. Bu ürün, güvenilir voltaj regülasyonu, yüksek aşırı yük kapasitesi ve uzun süreli dayanıklılık gerektiren güç dağıtım şebekeleri için idealdir.

The trafodüşük kayıplı tanecik odaklı silikon çelik çekirdek ve yüksek iletkenlikli bakır sargılara sahiptir ve yüksüz ve yük kayıplarını önemli ölçüde azaltır. Yağa batırılmış soğutma sistemi verimli ısı dağılımı sağlarken, tamamen yalıtılmış yapı nem girişini ve yağ oksidasyonunu önleyerek bakım gereksinimlerini azaltır ve çalışma ömrünü uzatır.

Ürün Özelliği ve Uygulaması

Özellikler

1. IEC, ANSI, GB ve SANS standartlarını karşılar veya aşar

2. Oluklu tank tasarımıyla tamamen yalıtılmış yapı

3. Yüksek aşırı yük kapasitesi ve termal stabilite

4. Düşük gürültülü çalışma ve yüksek verimlilik

5. Direğe monte veya zemine monte kurulumlara uygun kompakt tasarım

6. Sağlam kısa devreye dayanma kapasitesi

7. Kolay kurulum ve az bakım

8. Ömür boyu hizmet desteğiyle uzun hizmet ömrü

9. Voltaj regülasyonu için birden fazla kademe aralığı mevcuttur

10. Çevre dostu yalıtım yağı seçenekleri mevcuttur

Soru-Cevap: Yağa batırılmış güç dağıtım transformatörünün azaltılmasında önemli rol oynayan bilgiler

S: Düşürücü Transformatör Nedir?

C: Düşürücü transformatör, yüksek giriş voltajını daha düşük bir çıkış voltajına düşüren bir tür elektrik transformatörüdür. Birincil sargıda daha fazla sarımdan ve ikincil sargıda daha az sarımdan oluşur. Bu türgüç trafoEndüstriyel ekipmanlara, ticari binalara ve yerleşim alanlarına kullanılabilir voltaj seviyelerini güvenli bir şekilde iletmek için güç dağıtım sistemlerinde gereklidir.

S: Bu kademeli transformatörü enerji açısından verimli kılan şey nedir?

C: Transformatörümüz, histerezis ve girdap akımı kayıplarını önemli ölçüde azaltan yüksek geçirgenliğe sahip soğuk haddelenmiş tanecik odaklı silikon çelik ve optimize edilmiş çekirdek bağlantı yapıları kullanır. Bu, geleneksel transformatörlere kıyasla daha düşük yüksüz ve yük kayıplarına yol açarak işletme maliyetlerini doğrudan azaltır.

S: Yağa batırılmış soğutma sistemi performansı nasıl artırır?

C: Yalıtım yağı hem dielektrik ortam hem de soğutucu görevi görür. Isıyı çekirdekten ve sargılardan tank yüzeyine verimli bir şekilde aktarır ve burada çevreye yayılır. Bu, sürekli yüksek yük veya yüksek sıcaklık koşullarında bile kararlı çalışmayı sağlar.

S: Bu transformatör dış mekanda kullanıma uygun mu?

C: Evet. Tamamen yalıtılmış oluklu tank tasarımı, dahili bileşenleri nemden, tozdan ve aşındırıcı ortamlardan korur. Trafo merkezleri, endüstriyel alanlar ve kırsal enerji dağıtım ağları gibi dış mekan kurulumları için idealdir.

Ana Uygulama Senaryoları

Endüstriyel Tesisler:Fabrikalar, işleme tesisleri ve ağır makineler için güvenilir düşük voltajlı güç sağlar.

Ticari Binalar:Alışveriş merkezleri, ofis kompleksleri ve otellerde orta gerilimi güvenli seviyelere düşürmek için kullanılır.

Konut Güç Dağıtımı:Hanehalkı ihtiyacını karşılamak için topluluk trafo merkezlerine veya direğe monteli konfigürasyonlara kurulur.

Yenilenebilir Enerji Sistemleri:Gerilim regülasyonu ve şebeke bağlantısı için güneş enerjisi çiftlikleri ve rüzgar enerjisi santralleriyle entegre olur.

Altyapı Projeleri:Yüksek güvenilirlik gerektiren havalimanları, demiryolları, hastaneler ve veri merkezleri için uygundur.

Ürün Parametresi (Şartname)

Tablo: Kademeli Yağa Daldırılmış Transformatör - Tipik Özellikler (11kV / 0,4kV)

Yağlı ve Kuru Tip Transformatör

Bir tane seçinyağlı transformatöraşağıdaki durumlarda:dış mekan kurulumu gerektiğinde; daha yüksek enerji verimliliğine ihtiyaç duyulduğunda; daha yüksek aşırı yük kapasitesi gerektiğinde; orta veya büyük kapasiteye ihtiyaç duyulduğunda; veya uygun maliyetli bir güç dağıtım çözümü ararken.

Aşağıdaki durumlarda kuru tip bir transformatör seçin:transformatör iç mekana monte edildiğinde; yangın güvenliği kritik olduğunda; sahada petrol bazlı medya kullanımının yasak olduğu durumlarda; veya proje hastaneleri, alışveriş merkezlerini, veri merkezlerini veya yüksek binaları içeriyorsa.

Özet:Yağa batırılmış transformatörler dış mekan, endüstriyel ve kamu şebekesi güç dağıtım uygulamaları için daha uygundur.Kuru tip transformatörleriç mekan kullanımı ve katı yangın güvenliği gereksinimleri olan yerler için daha uygundur.

Üretim Detayları

Temel Malzeme ve Süreç

Çekirdek, yüksüz kayıpları en aza indiren ve mıknatıslama akımını azaltan, kademeli bindirme bağlantı tasarımına sahip, yüksek geçirgenliğe sahip soğuk haddelenmiş tane yönelimli silikon çelik kullanılarak yapılmıştır. Çekirdek, yapısal bütünlüğü ve düşük gürültüyü sağlamak için yarı kuru cam bantla bağlanmıştır.

Sargı Yapısı

Yüksek gerilim ve alçak gerilim sargıları oksijensiz bakır iletkenlerden yapılır. Alçak gerilim sargıları, uzunlamasına yağ kanallarına sahip folyo veya helisel bir yapı benimseyerek mekanik mukavemeti ve kısa devreye dayanma kabiliyetini artırır.

Yalıtım ve Soğutma Sistemi

Yüksek kaliteli madeni yağ veya çevre dostu, yüksek yanma noktasına sahip izolasyon sıvısı kullanılır. Yağlı kağıt yalıtım sistemi, kalan nemi ve havayı ortadan kaldırmak için vakumlu kurutma ve yağ doldurma işlemlerinden geçirilerek yüksek dielektrik mukavemeti ve uzun vadeli güvenilirlik sağlanır.

Tank ve Sızdırmazlık

Oluklu tank tasarımı, koruyucuya ihtiyaç duymadan termal genleşme telafisi sağlar. Tamamen yalıtılmış yapı, yağın oksidasyonunu ve nem girişini önleyerek bakım sıklığını azaltır ve yağ ömrünü uzatır.

Standart ekipman şunları içerir:

1. Düşük seviye alarmlı yağ seviyesi göstergesi

2. Basınç tahliye vanası

3. Alarm kontakları olan termometreyi çevirin

4. Arıza tespiti için isteğe bağlı gaz rölesi

Neden Lugao Düşürücü Transformatörü Seçmelisiniz?

Lugao düşürücü yağlı transformatör, güvenli güç dağıtımı için 11kV, 22kV, 33kV gibi orta veya yüksek voltajı 400V veya 230V gibi düşük voltaja düşürmek üzere tasarlanmıştır.

Yüksek Verimlilik:Düşük kayıplı silikon çelik çekirdek, yüksüz kayıpları azaltır ve enerji tasarrufu sağlar.

Kararlı Performans:Bakır sargılar ve optimize edilmiş yapı, kararlı voltaj çıkışı sağlar.

Güçlü Soğutma Yeteneği:Yağa batırılmış soğutma sistemi mükemmel ısı dağılımı sağlar ve uzun süreli çalışmayı destekler.

Tamamen Kapalı Tank:Nemi, tozu ve yağ oksidasyonunu önleyerek bakımı azaltır.

Yüksek Kısa Devre Dayanımı:Güçlü sarma ve sıkıştırma yapısı, şebeke arızaları sırasında güvenliği artırır.

Dış Mekan Kullanımı:Trafo merkezleri, fabrikalar, kırsal şebekeler, ticari binalar ve yenilenebilir enerji projeleri için uygundur.

Özel Tasarım Mevcuttur:Gerilim, kapasite, vektör grubu, kademe aralığı, soğutma yöntemi ve tank tipi özelleştirilebilir.

Teslimattan Önce Sıkı Testler:Her transformatör voltaj oranı, sargı direnci, yalıtım, yüksüz kayıp, yük kaybı, empedans ve yağ sızıntısı açısından test edilir.

Lugao, güvenilir kalite, hızlı teslimat ve profesyonel teknik destek ile OEM ve ODM transformatör çözümleri sunmaktadır.

Ürün Satış Sonrası Hizmet

1. Üretim hatalarından kaynaklanan kalite sorunlarının bir yıl içinde ücretsiz onarımı veya değiştirilmesi.

2. İnsan hatası veya mücbir sebeplerden (yıldırım çarpması, su baskını, yangın vb.) kaynaklanan hasarlar garanti kapsamında değildir.
