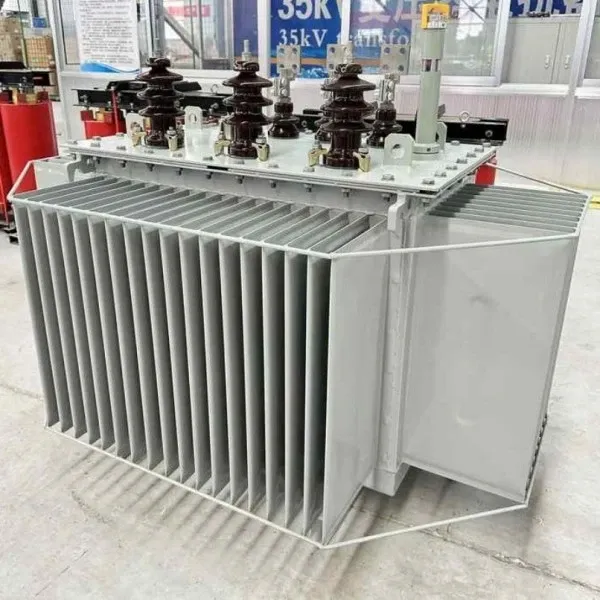

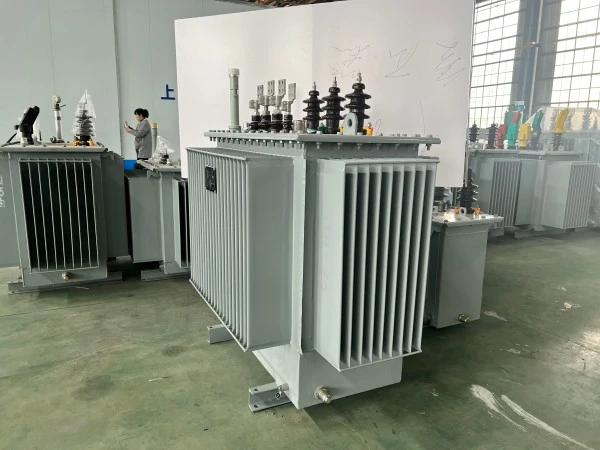

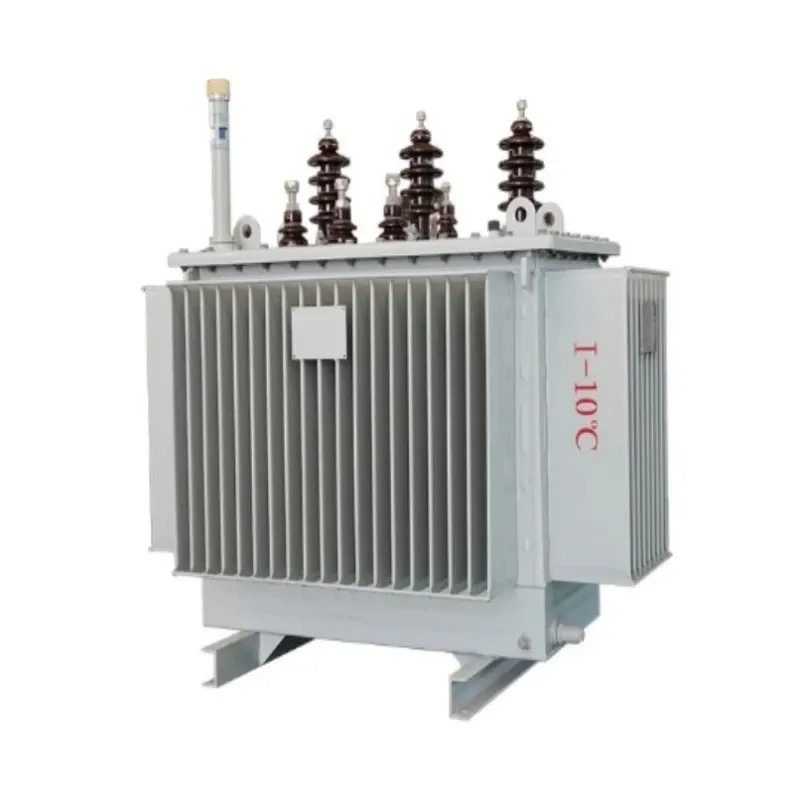

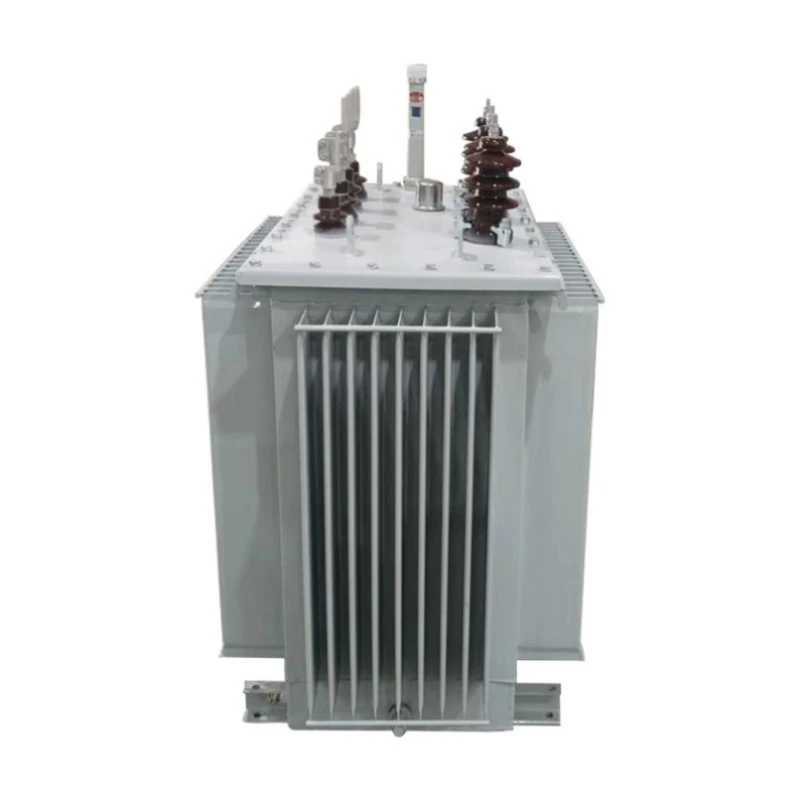

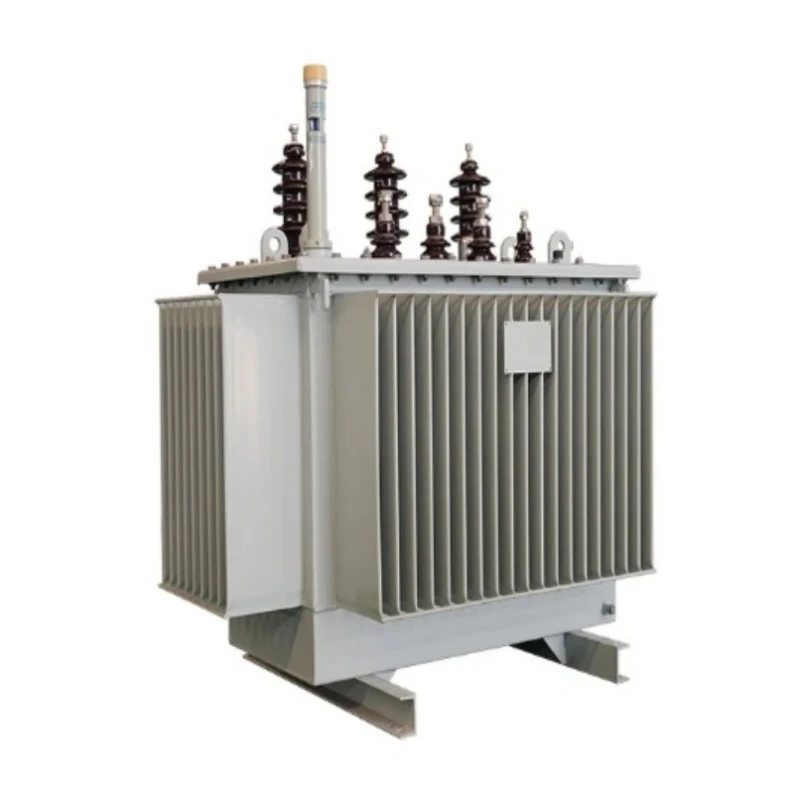

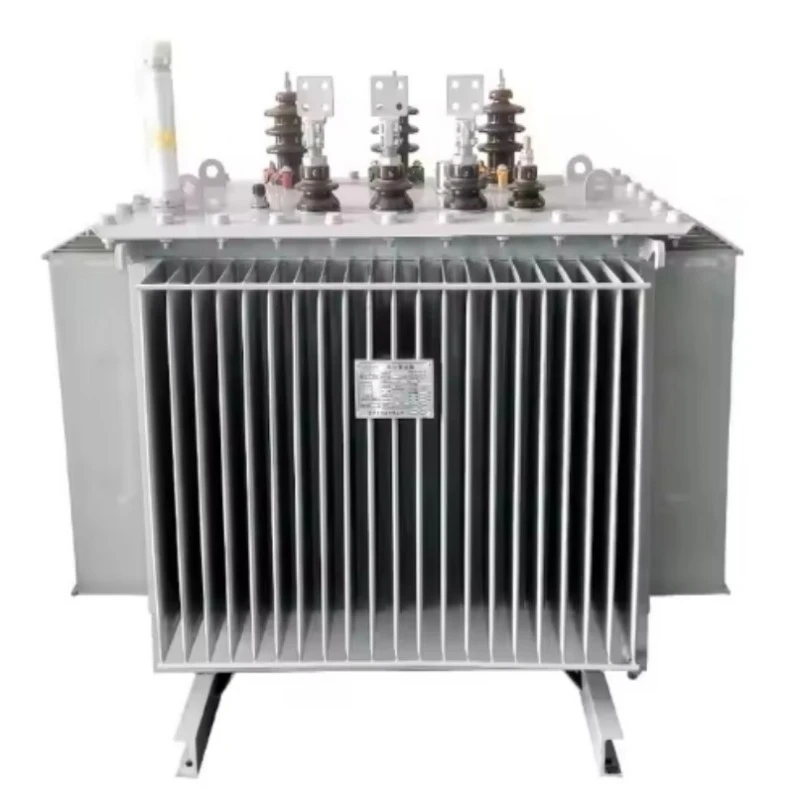

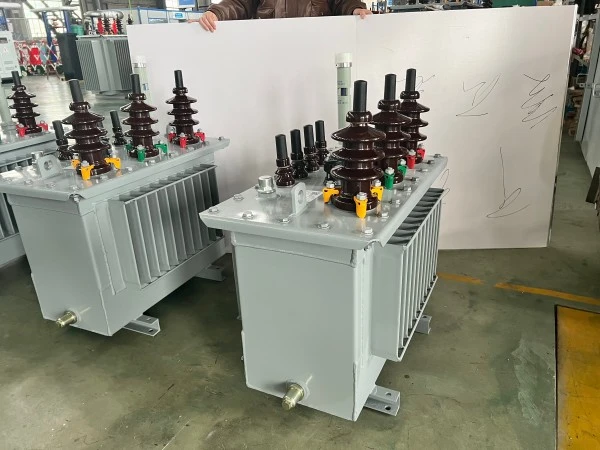

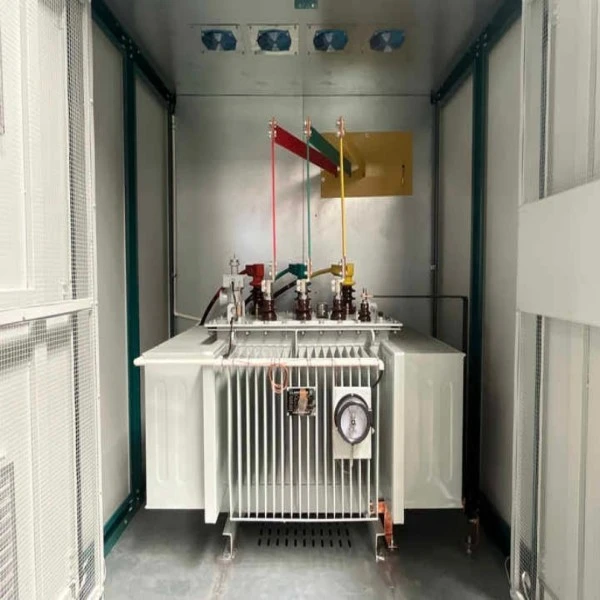

S13 Tek Fazlı Yağlı Elektrik Trafosu

S13 tek fazlı yağlı elektrik transformatörü, kırsal elektrifikasyon, konut direğine monte dağıtım ve hafif ticari kullanım gibi tek fazlı güç kaynağı uygulamaları için özel olarak tasarlanmıştır. Bu ürünü satın alarak, geleneksel transformatörlerle karşılaştırıldığında yüksüz kayıpları önemli ölçüde azaltan yüksek verimli, düşük kayıplı bir transformatöre sahip olursunuz.S9VeS11 serisikullanım ömrü boyunca ölçülebilir enerji tasarrufu sağlar.

Bu transformatör, kademeli bindirmeli bağlantı tasarımına sahip, yüksek geçirgenliğe sahip, tane yönelimli silikon çelik bir çekirdeğe veya daha da düşük kayıplar için isteğe bağlı olarak amorf alaşımlı bir çekirdeğe sahiptir. Yağa batırılmış soğutma sistemi mükemmel termal yönetim sağlarken, tamamen yalıtılmış oluklu tank yapısı yağ oksidasyonunu ve nem girişini önleyerek bakım gereksinimlerini önemli ölçüde azaltır. Kompakt, hafif tasarımı, direğe kolay montaj ve taşımayı kolaylaştırır.

Ürün Özelliği ve Uygulaması

Özellikler

IEC, ANSI, GB ve SANS standartlarını karşılar veya aşar

Ultra düşük yüksüz kayıp, S11 serisine göre %30'a kadar daha düşük

Koruyucusuz, tamamen kapalı oluklu tank tasarımı

Yüksek aşırı yük kapasitesi ve üstün termal kararlılık

Düşük gürültülü çalışma, yerleşim alanları için ideal

Mükemmel kısa devre dayanım yeteneği

Direğe monte veya platform kurulumları için kompakt ve hafif

Şebeke esnekliği için geniş voltaj kademe aralığı

Çevre dostu izolasyon yağı seçenekleri mevcuttur

Normal servis koşullarında bakım gerektirmeyen çalışma

Soru-Cevap: Temel Ürün Bilgileri

S: Tek fazlı yağa batırılmış transformatör nedir?

C: Atek fazlı yağlı transformatör soğutma ve izolasyon amacıyla izolasyon yağı kullanan, tek fazlı elektrik sistemlerinde çalışacak şekilde tasarlanmış bir dağıtım transformatörü türüdür. Üç fazlı güce ihtiyaç duyulmayan yerleşim alanları, kırsal enerji dağıtımı ve hafif ticari uygulamalarda yaygın olarak kullanılır. Yağa daldırma, üstün ısı dağılımı sağlar ve dahili bileşenleri çevresel faktörlerden korur.

S: S13 serisi önceki modellere göre nasıl daha yüksek enerji verimliliğine ulaşıyor?

C: S13 serisi iki önemli gelişme sayesinde daha yüksek verimliliğe ulaşıyor: birincisi, kademeli bindirme bağlantı çekirdek yapısına sahip, yüksek geçirgenliğe sahip soğuk haddelenmiş tanecik odaklı silikon çeliğin kullanılması, histerezis ve girdap akımı kayıplarını önemli ölçüde azaltır. İkincisi, isteğe bağlı amorf alaşım çekirdekler, geleneksel silikon çeliğe kıyasla yüksüz kayıpları %50'ye kadar daha da azaltır. Bu iyileştirmeler, S11 serisine göre %30 daha düşük ve ulusal enerji standartlarının çok altında yüksüz kayıp değerleri ile sonuçlanır.

S: Tek fazlı transformatörler için tamamen kapalı yapı neden önemlidir?

C: Tek fazlı transformatörler genellikle dış mekanlarda, değişken hava koşullarına sahip alanlarda kurulur. Tamamen sızdırmaz oluklu tank, koruyucuya olan ihtiyacı ortadan kaldırır ve izolasyon yağı ile atmosferik hava arasındaki doğrudan teması önler. Bu, yalıtımın bozulmasının ana nedenleri olan nem emilimini ve yağ oksidasyonunu durdurur. Sonuç olarak transformatör, hizmet ömrü boyunca yağ değişimi veya bakım gerektirmez, bu da işletme maliyetlerini büyük ölçüde azaltır.

S: Bu transformatör yenilenebilir enerji uygulamalarında kullanılabilir mi?

C: Evet. S13 tek fazlı yağlı transformatör, çatı üstü güneş enerjisi kurulumları, mikro hidroelektrik projeleri ve konut enerji depolama sistemleri gibi küçük ölçekli yenilenebilir enerji sistemleri için çok uygundur. Yüksek verimliliği ve voltaj dalgalanmalarıyla başa çıkma yeteneği, onu dağıtılmış üretim kurulumlarında gücü artırmak veya azaltmak için ideal kılar.

Ana Uygulama Senaryoları

Kırsal Elektrifikasyon:Uzak köylere, çiftliklere ve tarımsal faaliyetlere minimum kayıpla güvenilir tek fazlı güç sağlar.

Konut Direğine Monte Dağıtım:Kompakt boyut ve düşük gürültü sunan, tek fazlı beslemenin standart olduğu konut toplulukları için idealdir.

Hafif Ticari Binalar:Verimli güç dağıtımı gerektiren küçük mağazalarda, ofislerde ve kırsal ticari merkezlerde kullanılır.

Yenilenebilir Enerji Entegrasyonu:Konutsal güneş PV sistemlerinden voltajı yükseltmek veya mini şebekelerden voltajı düşürmek için uygundur.

Geçici İnşaat Gücü:Hafif tasarım, şantiyelerdeki geçici güç ihtiyaçları için kolay dağıtım sağlar.

Ürün Parametresi (Şartname)

Tablo: S13 Tek Fazlı Yağlı Transformatör – Tipik Özellikler (11kV / 0,23kV veya 0,4kV)*

Üretim Detayları

Temel Malzeme ve Süreç

S13 tek fazlı yağa batırılmış elektrik transformatörü çekirdeği, 45° kademeli bindirme bağlantı tasarımına sahip, yüksek geçirgenliğe sahip soğuk haddelenmiş tanecik odaklı silikon çelik kullanılarak yapılmıştır. En yüksek verimliliği gerektiren uygulamalar için, geleneksel silikon çeliğe kıyasla yüksüz kayıpları %50'ye kadar azaltan amorf alaşımlı bir çekirdek mevcuttur. Çekirdek, titreşimi ve gürültüyü en aza indirmek için hassas bir şekilde kesilmiş ve yarı kuru cam bant bağlamayla istiflenmiştir.

Sargı Yapısı

Hem yüksek gerilim hem de alçak gerilim sargıları oksijensiz bakır iletkenlerden sarılarak yüksek iletkenlik ve minimum direnç kaybı sağlanır. Alçak gerilim sargısı, uzunlamasına yağ kanallarına sahip folyo veya helisel bir yapı benimseyerek mekanik mukavemeti ve kısa devreye dayanma kabiliyetini önemli ölçüde artırır.

Yalıtım ve Soğutma Sistemi

Standart soğutma ve dielektrik ortamı olarak yüksek kaliteli mineral izolasyon yağı kullanılır. Talep üzerine çevre dostu, yüksek yanma noktasına sahip izolasyon sıvıları mevcuttur. Yağlı kağıt yalıtım sistemi, sıkı vakumlu kurutma ve yağ doldurma süreçlerinden geçerek, kalan nemi ve hava kabarcıklarını ortadan kaldırır ve standart gerekliliklerin çok üzerinde kısmi deşarj başlangıç ​​voltajı sağlar.

Tank ve Sızdırmazlık

Tank, hem ısı dağılımı hem de termal genleşme telafisi sağlayan, harici bir koruyucuya olan ihtiyacı ortadan kaldıran oluklu bir panel tasarımına sahiptir. Tamamen yalıtılmış yapı, yağ oksidasyonunu ve nem girişini önleyerek transformatörün servis ömrü boyunca bakım gerektirmeden çalışmasını sağlar. Standart güvenlik özellikleri olarak bir basınç tahliye valfi ve yağ seviyesi göstergesi sağlanmaktadır.

Soru-Cevap: Üretim ve Kalite

S: Her transformatörde hangi kalite testleri yapılıyor?

C: Her bir S13 tek fazlı transformatör, teslimattan önce yüksüz kayıp ve yük kaybı ölçümleri, kısa devre empedans testleri, indüklenmiş aşırı gerilim dayanım testleri, kısmi deşarj testleri ve yıldırım darbe testleri dahil olmak üzere kapsamlı bir rutin ve tip testlerine tabi tutulur. Tüm test sonuçları belgelenir ve izlenebilir.

S: Oluklu tank tasarımı güvenilirliğe nasıl katkıda bulunuyor?

C: Oluklu tank tasarımı üç kritik işleve hizmet eder: verimli ısı dağıtımı için yüzey alanını arttırır, sıcaklıkla birlikte yağ hacmi değişikliklerine uyum sağlamak için esnek genleşme kapasitesi sağlar ve yağı dış kirletici maddelerden izole eden tamamen kapalı bir ortam yaratır. Bu, yağ koruyucu ve havalandırma sistemine olan ihtiyacı ortadan kaldırarak olası arıza noktalarını azaltır ve bakımı kolaylaştırır.

S: Bu transformatörün beklenen hizmet ömrü nedir?

C: Normal çalışma koşullarında S13 tek fazlı yağlı elektrik transformatörü, 30 yıldan az olmayan bir hizmet ömrü için tasarlanmıştır. Tamamen sızdırmaz yapı ve yüksek kaliteli malzemeler, yağ değişimi veya çekirdek bakımı gerektirmeden uzun vadeli güvenilirlik sağlar.

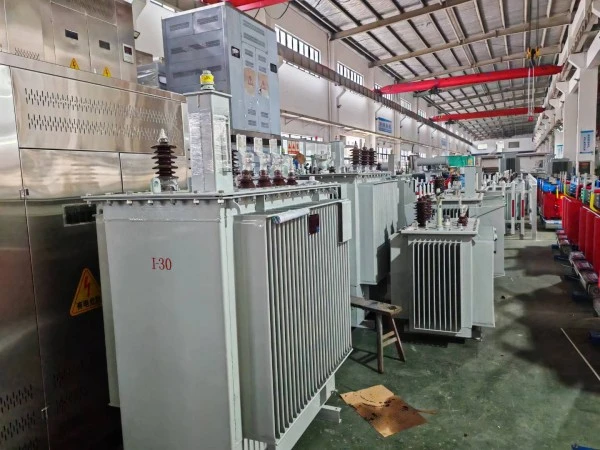

Üretim Yeteneği

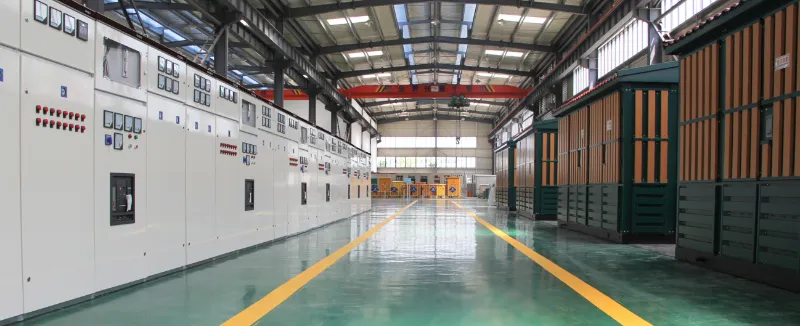

Lugao Gücü, gelişmiş sarma, göbek kesme, vakumlu kurutma ve test ekipmanlarıyla donatılmış modern transformatör üretim hatlarını işletmektedir. OEM ve ODM üretimini destekliyoruz ve voltaj, kapasite, frekans ve uluslararası standartlar için özelleştirilmiş çözümler sunarak istikrarlı kalite ve güvenilir teslimat sağlıyoruz.

Ürün Satış Sonrası Hizmet

Transformatör monte edilip işletmeye alındıktan sonra sızdırmazlığı, boyanın soyulmaması, solmaması garanti edilir. 5 Yıllık Garanti ve Ömür Boyu Teknik Destek sağlanır; Garanti süresi içerisinde normal kullanımda meydana gelen kalite sorunları karşılanacaktır.

Tüm S13 tek fazlı transformatörler, ömür boyu servis desteği kapsamında olup, yedek parçaların ve teknik desteğin uzun vadeli kullanılabilirliğini sağlar.

Hizmet ömrü, belirtilen çalışma koşullarında 30 yıldan az değildir.

Ekipman arızası durumunda tedarikçi, alıcıdan bildirim aldıktan sonra bir saat içinde müdahale edecek ve yurt içinde 24 saat içinde teknik personeli sahaya gönderecektir.

Hizmet Taahhüdü

S13 tek fazlı yağlı elektrik transformatörü, ISO 9001:2015/2018 kalite yönetim sistemi gerekliliklerine sıkı sıkıya uygun olarak üretilmiş olup, ürünün fabrikadan çıkmadan önce %100 kalite standartlarını karşılamasını sağlar.

Firmamız müşteri memnuniyetini sağlamak için kapsamlı satış öncesi, satış içi ve satış sonrası hizmet sunmaktadır.

Firmamız 5 Yıl Garanti ve Ömür Boyu Teknik Destek sunmaktadır. Herhangi bir kalite sorunu olması durumunda, ürünü ücretsiz olarak onarır veya değiştiririz, böylece %100 müşteri memnuniyeti sağlanır.

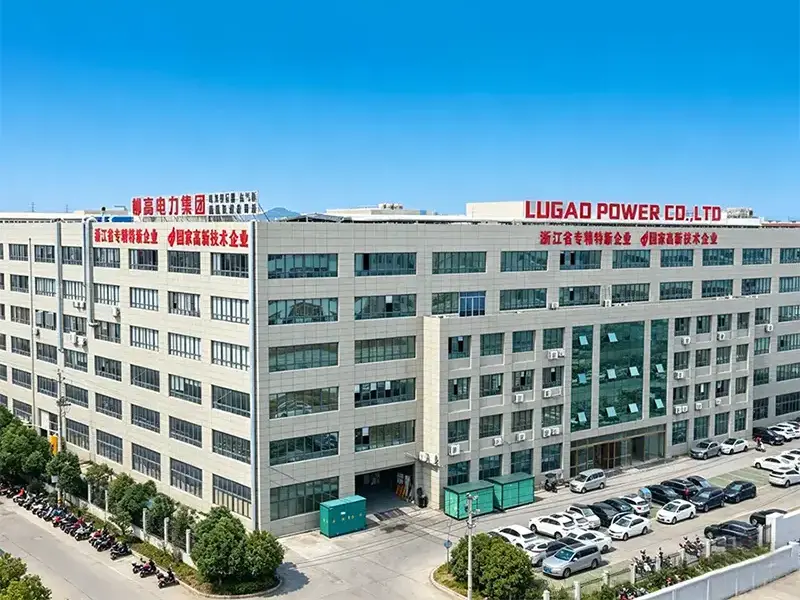

Fabrika Gücü

Güç iletim ve dağıtım ekipmanları imalatında uzun yıllara dayanan tecrübemizle,Lugao Gücüküresel hizmet şirketleri, EPC yüklenicileri, endüstriyel tesisler ve yenilenebilir enerji projeleri için güvenilir transformatör çözümleri sunmaya adanmış profesyonel bir üretim üssü kurmuştur.

Neden Global Müşteriler Lugao'yu Seçiyor?

✔ Profesyonel transformatör üreticisi

✔ Modern üretim atölyeleri

✔ Deneyimli mühendislik ve Ar-Ge ekibi

✔ Sıkı ISO 9001 kalite yönetim sistemi

✔ Tam rutin ve tip testi yetenekleri

✔ IEC, ANSI, IEEE ve GB standartlarına uygunluk

✔ OEM ve ODM özelleştirmesi mevcuttur

✔ İstikrarlı tedarik zinciri ve hızlı teslimat

✔ Deneyiminizi birden fazla uluslararası pazara aktarın

✔ Satış öncesi ve sonrası profesyonel teknik destek
