Güvenilir Amerikan Tipi Trafo Merkezi Üreticisi

Şehir planlamacıları konut topluluklarında arazi kıtlığı ve hızla artan emlak maliyetleriyle karşı karşıya kaldıklarında şunu soruyorlar: Hangi trafo merkezi konfigürasyonu, dış dağıtım ağlarının güvenilirliğinden ödün vermeden en küçük ayak izini sağlıyor? Lugao Power Co., Ltd., Avrupa tipi eşdeğerlerinin hacminin yaklaşık üçte biri ila beşte birini kaplayan, tamamen kapalı, yağa batırılmış bir transformatör ünitesi içeren, farklı üç bölmeli tasarımla (transformatör, yüksek gerilim ve alçak gerilim bölümleri) tasarlanan Amerikan Tipi Trafo Merkezi çözümlerimiz ile yanıt verir, bu da onu alan kısıtlı kentsel dağıtım için nihai çözüm haline getirir.

Amerikan ve Amerikan Arasında Nasıl Seçim Yapılır?Avrupa Tipi Trafo MerkezleriProjeniz için mi?

Nitelikli Kutu Tipi Trafo Merkezi tedarikçilerini değerlendirirken mühendislik satın alma ekipleri sıklıkla şu soruyu sorar: Dağıtım ağımız için Amerikan veya Avrupa tasarım standartlarını belirtmeli miyiz? Cevap, mevcut saha alanına, bölgesel ızgara tercihlerine ve kurulum ortamına bağlıdır.

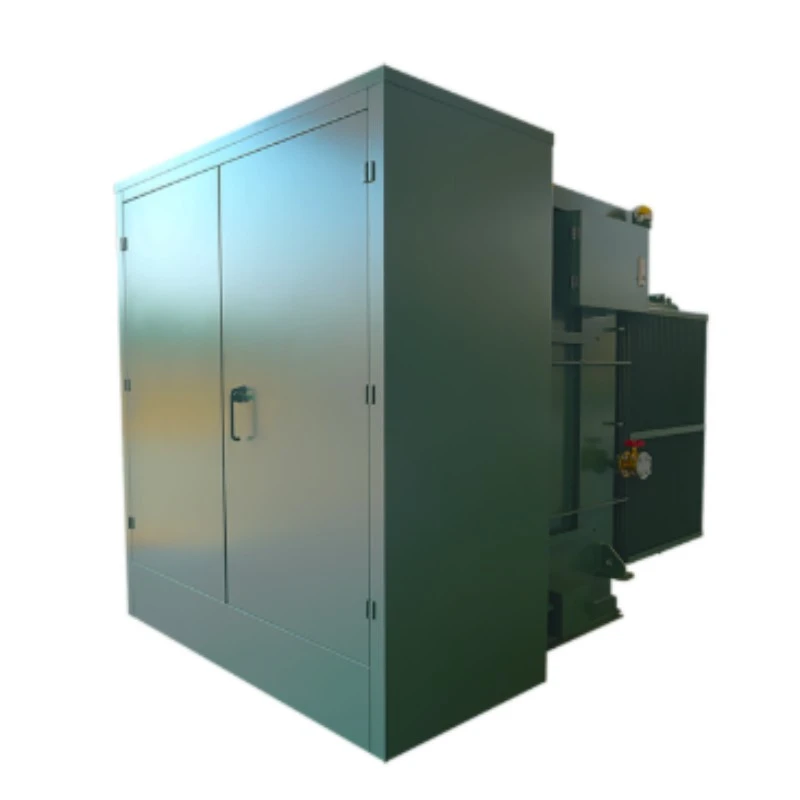

Amerikan tipi trafo merkezleri, tipik olarak tamamen yalıtılmış, yağa batırılmış bir ünite kullanan transformatör bölmesiyle, üç bölmeli farklı bir tasarıma (trafo, yüksek voltaj ve alçak gerilim bölümleri) sahiptir. Bu tasarım, eşdeğer kapasiteye sahip Avrupa tipi ünitelerin hacminin yaklaşık üçte biri ila beşte biri kadarını sunarak kompakt ayak izini vurgulamaktadır. Azaltılmış hacmi, arazi maliyetlerinin fahiş olduğu konut toplulukları, kentsel dağıtım ağları ve alanı kısıtlı bahçelerdeki dış mekan kurulumları için özellikle uygun hale getiriyor.

Hizmet erişimine öncelik veren oda bazlı Avrupa tasarımının aksine, Amerikan tipi konfigürasyon yoğunluk açısından optimize edilmiştir. Yalıtımlı tank tasarımı, geniş bakım koridorlarına olan ihtiyacı ortadan kaldırarak yol kenarları, küçük hizmet alanları veya yerleşim yerleri gibi kapalı alanlara kuruluma olanak tanır. Bu alan verimliliği, geliştiriciler ve kamu hizmetleri için doğrudan arazi edinimi maliyetlerinden önemli ölçüde tasarruf anlamına gelir.

Lugao Kompakt Bir Muhafazada Dielektrik Bütünlüğünü Nasıl Sağlar?

Amerikan tipi trafo merkezleri, önemli ölçüde azaltılmış bir hacim içerisinde yıldırım dalgalanmalarına, anahtarlama aşırı gerilimlerine ve sürekli yük kaynaklı termal strese dayanmalıdır.LugaoAmerikan Tipi Trafo Merkezleri, sıkı testlerle doğrulanmış yüksek dielektrik temellerle tasarlanmıştır: bir dakika boyunca 42 kV'da güç frekansına dayanıklılık ve yüksek gerilim tarafında 75 kV'da yıldırım darbesine dayanıklılık. Bu eşik değerleri hem Amerikan (ANSI/IEEE) hem de uluslararası standartları karşılar veya aşar; dahili transformatör sargılarını ve anahtarlama donanımı bileşenlerini şebeke bozulmalarından korur.



Kompakt tasarım üstün termal yönetim gerektirir. Tam yükte sıcaklık artışlarımız (yüksek gerilim sargılarında yaklaşık 45,1 K ve alçak gerilim sargılarında 52,9 K) sürekli olarak IEEE tarafından belirlenen sınırlar dahilinde kalır. Muhafaza tasarımı, ısıyı aktif olarak kritik bileşenlerden uzaklaştıran optimize edilmiş havalandırma yolları ve ısı dağıtma yüzeyleri içerir; böylece kağıt yalıtımını bozan ve kapalı tank ortamında yağın yaşlanmasını hızlandıran yerel sıcak noktaları önler.

Hangi Yapısal ve Çevre Korumaları Entegredir?

Hava koşullarına, toza ve kaza sonucu oluşan darbelere maruz kalan kompakt trafo merkezi muhafazası, çevresel bozulmaya karşı ilk savunma görevi görür. Lugao Amerikan tipi trafo merkezleri, katı parçacık girişine ve su sıçramalarına karşı etkili direnç sağlayarak IP44 koruma derecelerine ulaşır ve bu da onları hava koşullarına maruz kalan açık alan kurulumları için ideal kılar. Korozyon önleyici yüzey işlemlerine sahip korozyona dayanıklı çelikten üretilen muhafaza, aşırı ortam sıcaklıklarına, yüksek neme ve aşındırıcı kıyı atmosferlerine dayanarak onlarca yıl boyunca yapısal bütünlük sağlar.



Tamamen yalıtılmış transformatör bölmesi, ek bir çevre koruma katmanı sağlar. Koruyucu tanklar ve silika jel havalandırmaları gerektiren geleneksel yağla doldurulmuş ünitelerin aksine Lugao'nun Amerikan tipi üniteleri, nem girişini ve yağ oksidasyonunu önleyen, havalandırmanın değiştirilmesi ve yağ eklenmesiyle ilgili bakım ihtiyacını ortadan kaldıran tamamen sızdırmaz bir tasarıma sahiptir.

Lugao, Kompakt Tasarımlarda Kısa Devre Dayanım Yeteneğini Nasıl Doğruluyor?

Dağıtım ağlarında kaçınılmaz olarak arıza akımları yaşanır. Bir trafo merkezinin bu olaylara dahili deformasyon veya bara hasarı olmadan dayanma yeteneği tartışılamaz. Lugao Amerikan Tipi Trafo Merkezleri, bara bağlantı bütünlüğünü ve sıfır yapısal deformasyonu doğrulayan test sonrası incelemelerle kısa devre dayanımı açısından test edilmiştir (örnek derecelendirmeler yüksek gerilim tarafında 20 kA RMS'yi içerir). Kompakt, sağlam tank yapısı aslında elektromanyetik kuvvetler altında esneyebilecek iç açıklıkları en aza indirerek mekanik gücü artırır ve proje mühendislerine trafo merkezlerimizin en zorlu arıza koşullarında sistem stabilitesini koruduğuna dair güvence verir.

Lugao Hangi Kapasite, Gerilim ve Konfigürasyon Seçeneklerini Sağlayabilir?

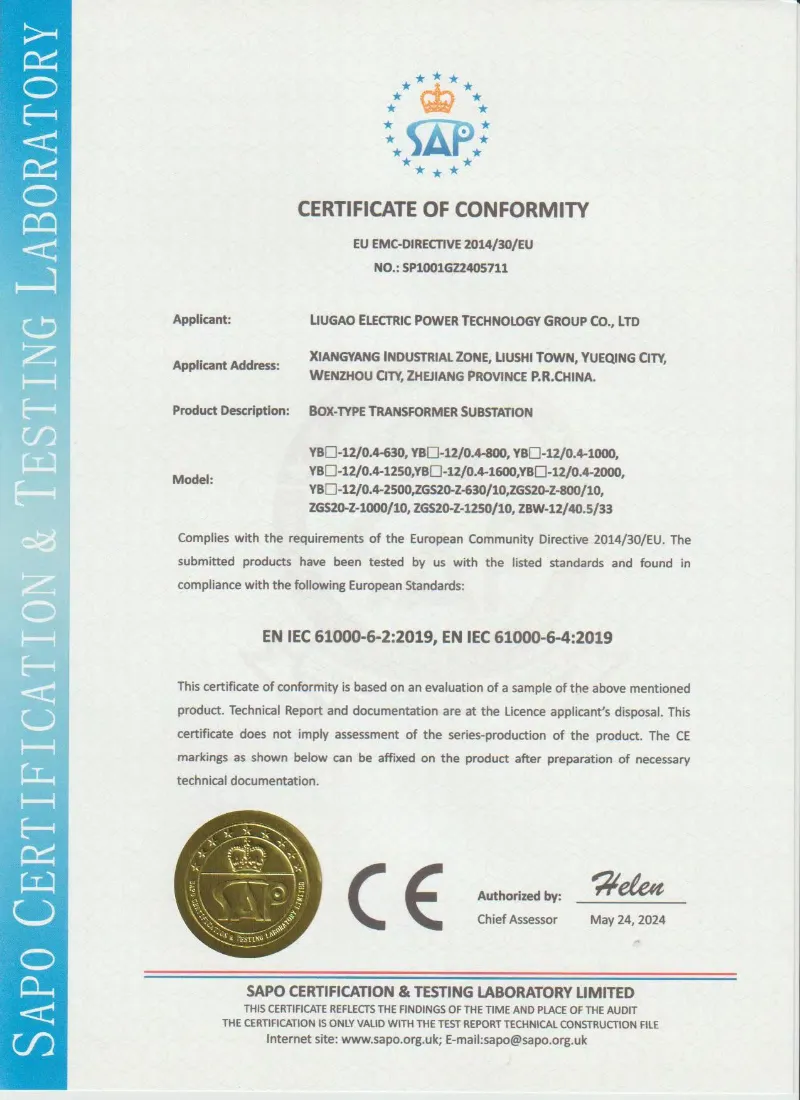

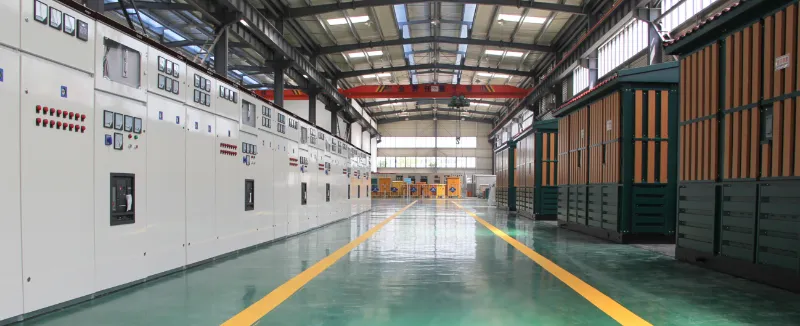

Lugao'nun profesyonel montaj hatları ve tam güçlü test alanları ile donatılmış ISO9001 ve SGS sertifikalı üretim atölyesi, masraflı saha değişiklikleri olmadan doğrudan tak ve çalıştır dağıtımını destekleyen, ANSI, IEEE, GB, CE ve CCC uluslararası standartlarına tam uyum içinde Amerikan Tipi Trafo Merkezleri üretmektedir.

Gerilim Sınıfları ve Kapasite Aralıkları

30kV / 35kV Amerikan Tipi Trafo Merkezi:Sağlam kısa devre dayanımı ve düşük kısmi deşarj seviyeleri ile orta gerilim dönüşümü gerektiren kamu dağıtım trafo merkezleri, rüzgar santrali toplayıcı sistemleri ve ağır sanayi bölgeleri için tasarlanmıştır. Dış mekan kurulumu için optimize edilmiş kompakt üç bölmeli düzene sahiptir.
24kV (20kV) Akıllı/Kompakt Kutu Trafo Merkezi: Durum şebekesi otomasyon uygulamaları için uzaktan kontrol, algılama, sinyalizasyon ve düzenleme sağlayan, hem YG hem de AG taraflarında akıllı modüllerle donatılmıştır. Kentsel yüksek binalar, konutlar ve belediye altyapısı için uygundur.
11kV / 10kV Dağıtım Merkezi:Ticari kompleksler, konut toplulukları ve kırsal elektrifikasyon projeleri için idealdir. Oluklu tank tasarımı veya kuru tip transformatör seçeneklerine sahip olup koruyucu bakım gereksinimlerini ortadan kaldırır ve zorlu dış ortamlarda güvenilir çalışma sağlar.

Trafo ve Şalt Seçenekleri

Lugao, belirli proje gereksinimlerine uyacak esnek dahili konfigürasyonlar sunar:

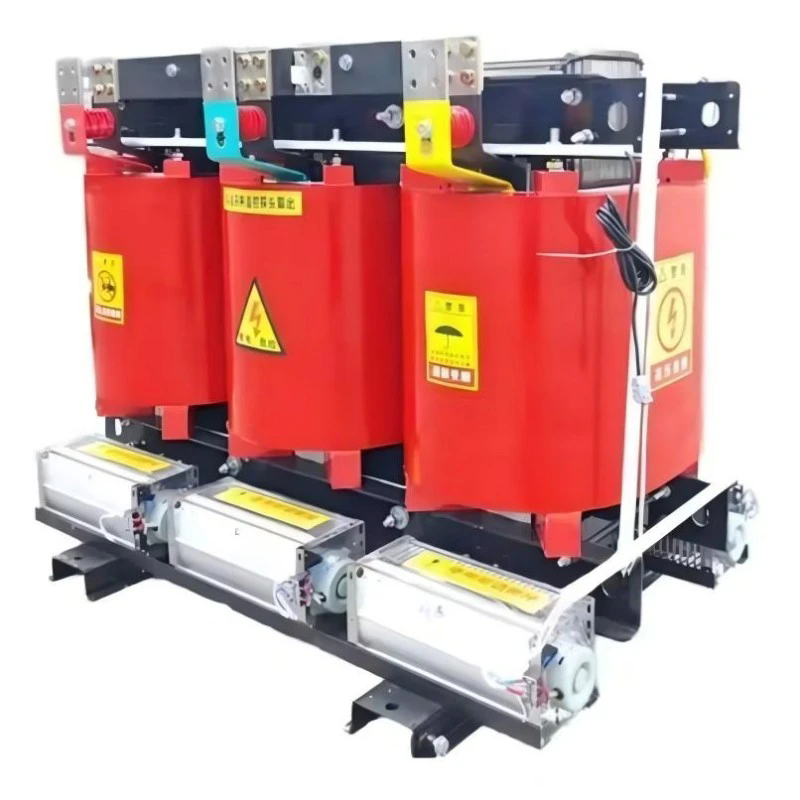

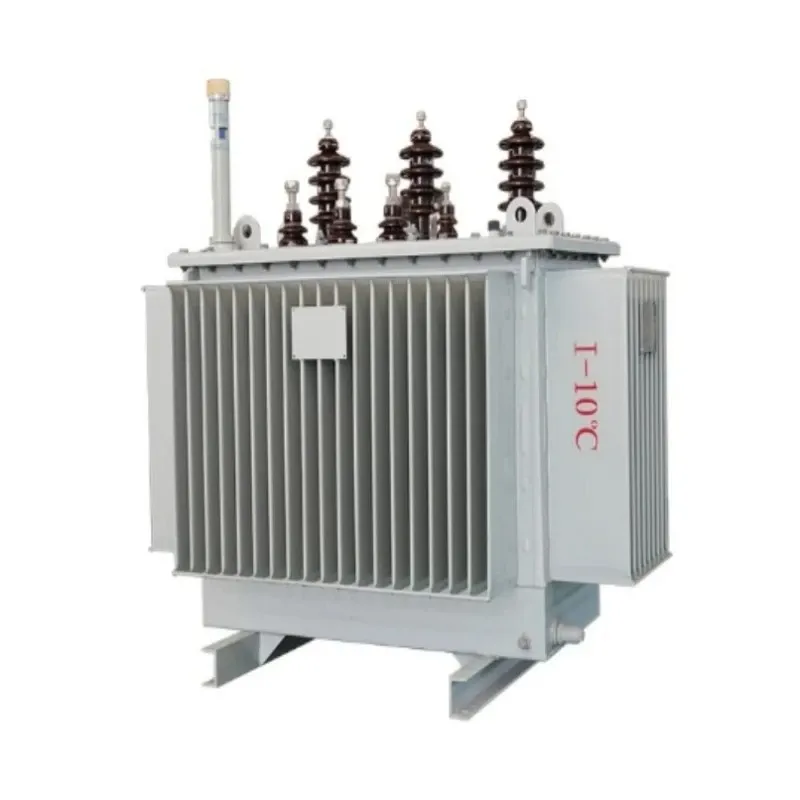

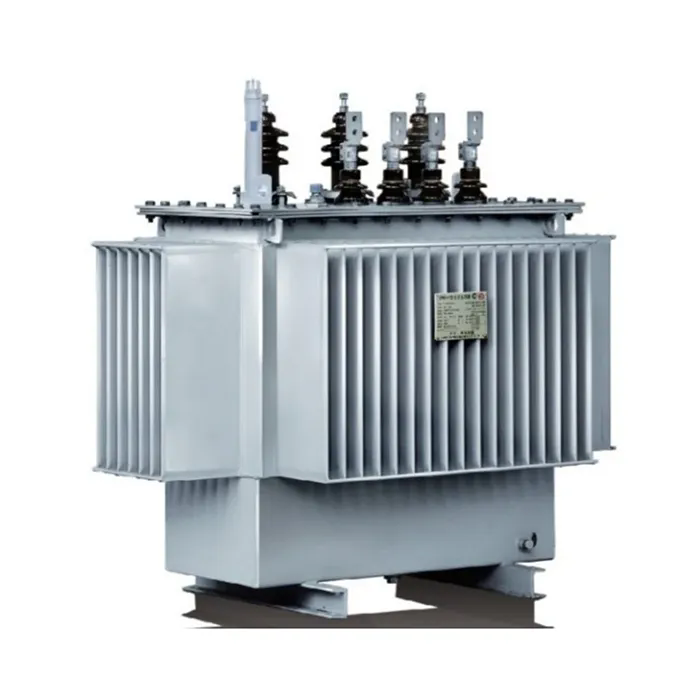

· Trafo Türü: Tamamen sızdırmaz yağa batırılmışYangın güvenliği ve çevre tercihlerine uygun (S9, S11, S13, SH15) veya kuru tip (SCB10, SCB11, SCBH15) seçenekleri. Kapalı tank tasarımı, yağ koruyucu ve havalandırma bakımı ihtiyacını ortadan kaldırır.

· Yüksek Gerilim Şalt Tesisi:Yük anahtarı veya vakum devre kesici konfigürasyonlarına sahip, halka ağı, terminal veya ikili güç kaynağı modlarını destekleyen XGN15, HXGN17 veya KYN28A kabinleri.

· Alçak Gerilim Dağıtımı:Panel tipi veya kabine monte yapıları destekleyen, giriş, çıkış ve reaktif kompanzasyon işlevlerine sahip GGD, GCS veya MNS şalt sistemi.

Alanı Kısıtlı Kentsel Siteler için İdeal Amerikan Tipi Trafo Merkezi Nasıl Seçilir?

Geniş zemin alanına sahip geleneksel trafo merkezleri için geleneksel bina tipi kurulumlar hala uygulanabilir. Ancak kentsel yerleşim toplulukları, sıkışık ticari bölgeler ve yol kenarı kurulumları, alanı optimize edilmiş çözümler talep etmektedir. Amerikan tipi trafo merkezleri, kompakt hacimleriyle (Avrupa tipi eşdeğerlerinin üçte biri ila beşte biri), arazi maliyetlerinin fahiş olduğu bu uygulamalar için özellikle uygundur. Lugao, yüksek yoğunluklu anahtarlama donanımı ve entegre transformatör tasarımlarını kullanarak genel zemin alanı gereksinimlerini azaltan özelleştirilmiş ayak izi optimizasyonu sunar. Azaltılmış ayak izi, mevcut altyapıyı bozmadan küçük kamu hizmet arazilerinde, yerleşim yerlerinde veya yol kenarlarında kuruluma olanak sağlar.

Üretim Hattımızı İzleyinVideo

Lugao'nun Amerikan Tipi Trafo Merkezi üretim mükemmelliğini ilk elden deneyimleyin:
