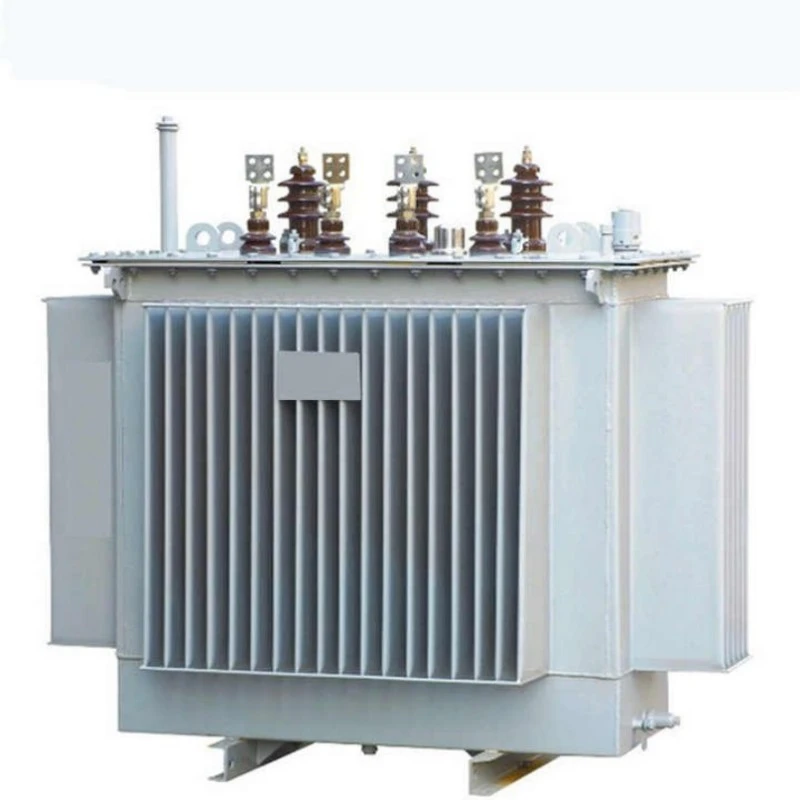

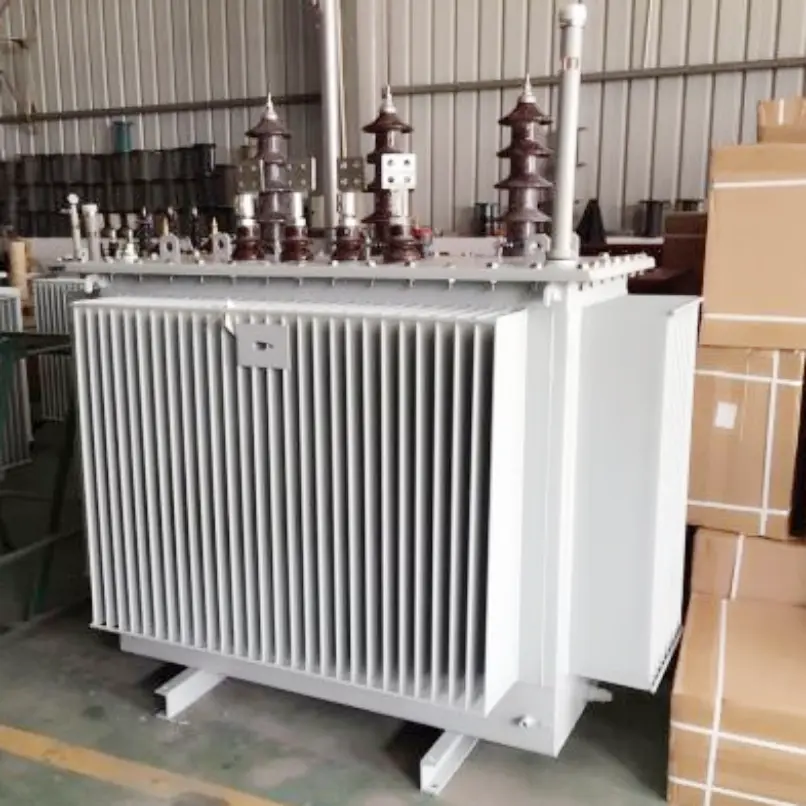

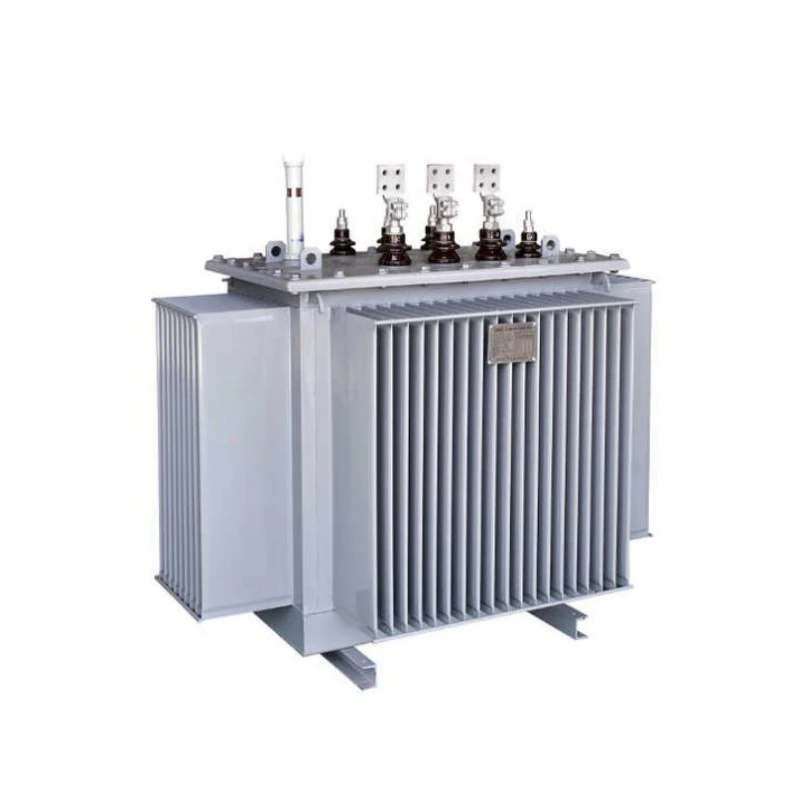

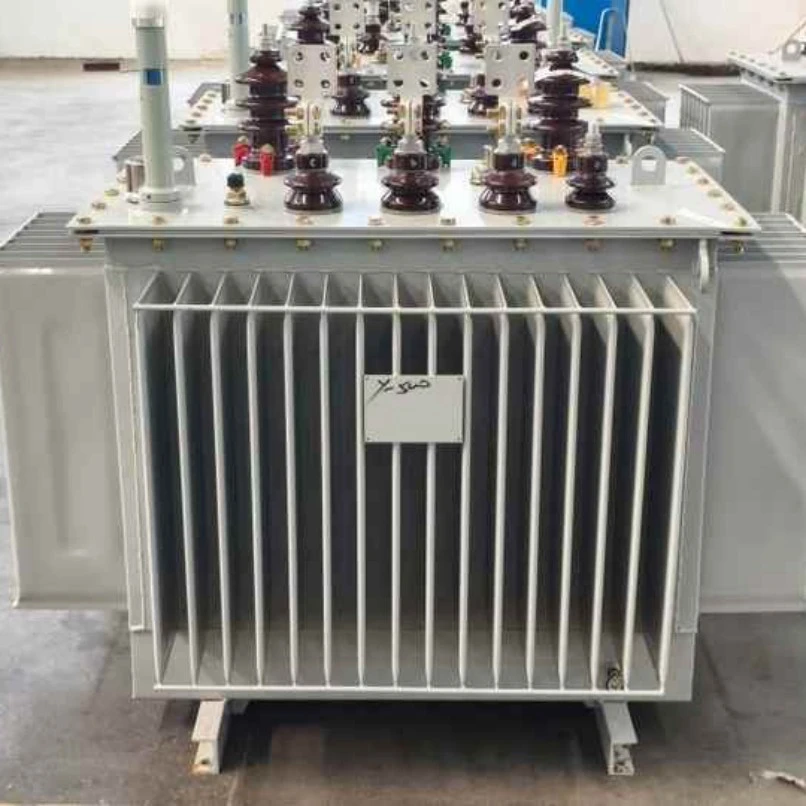

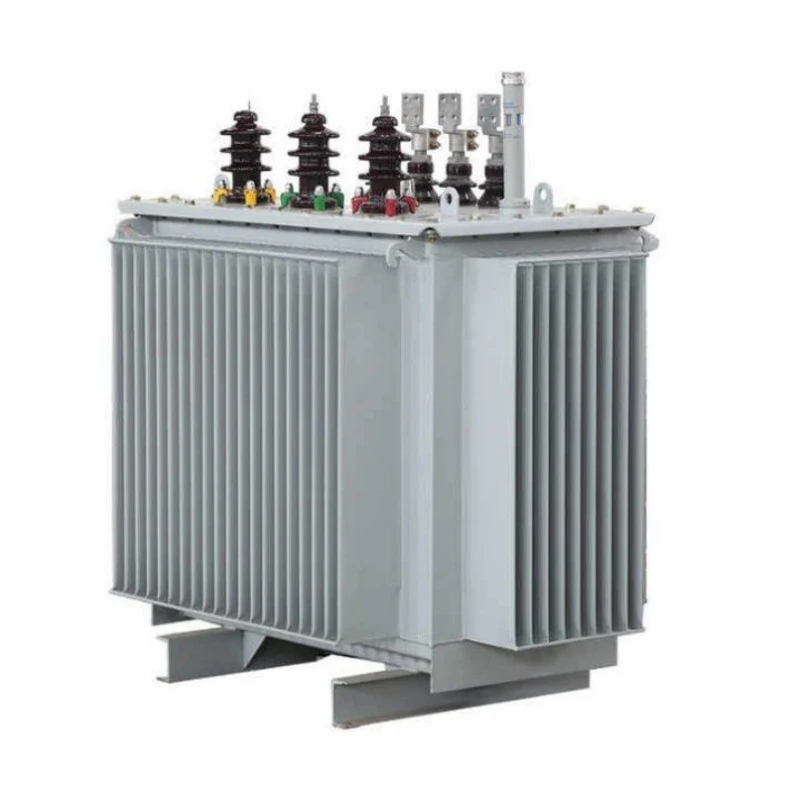

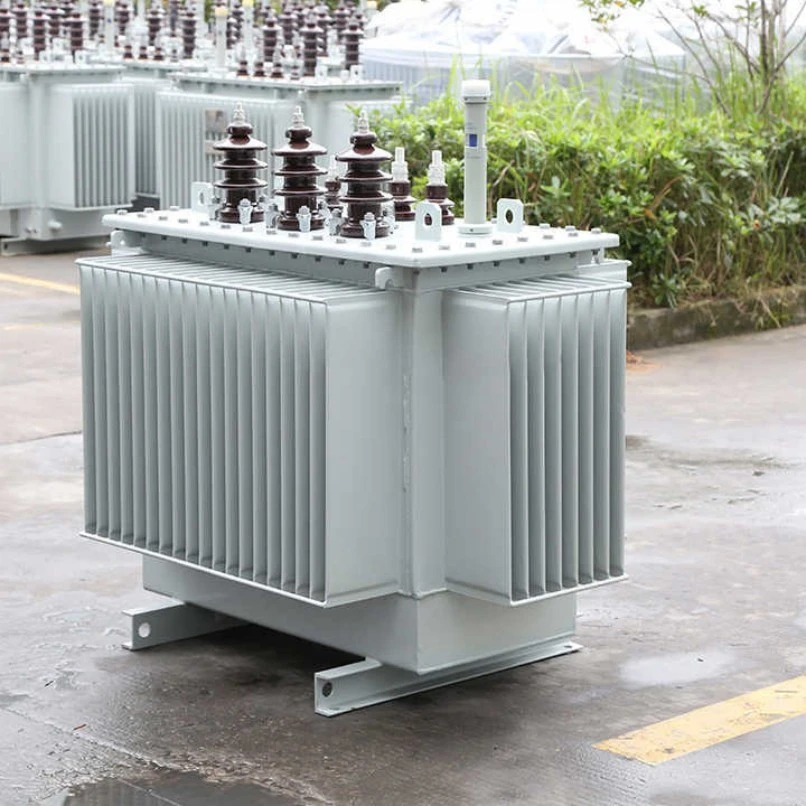

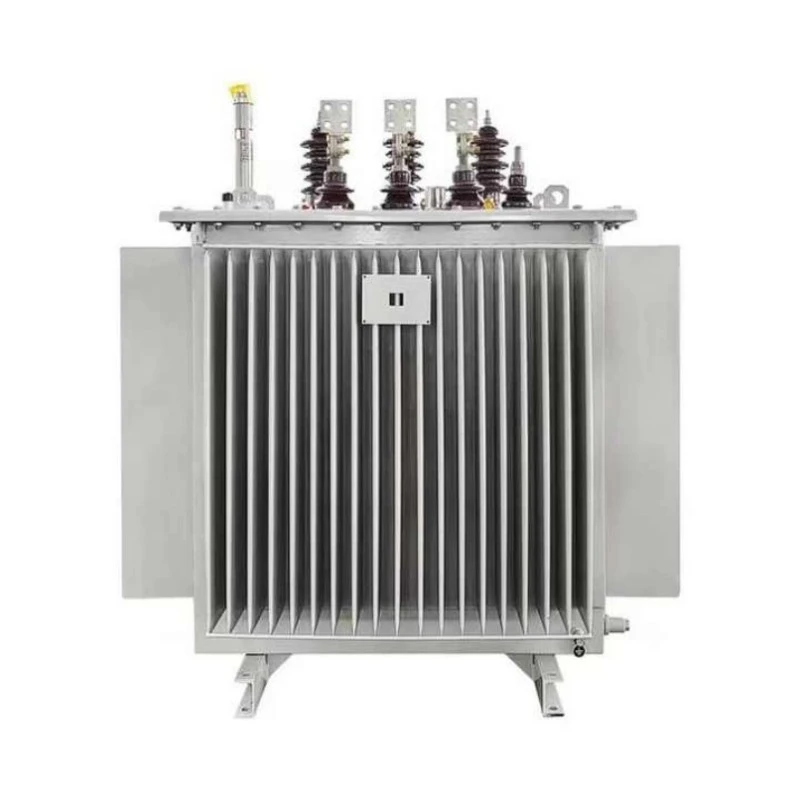

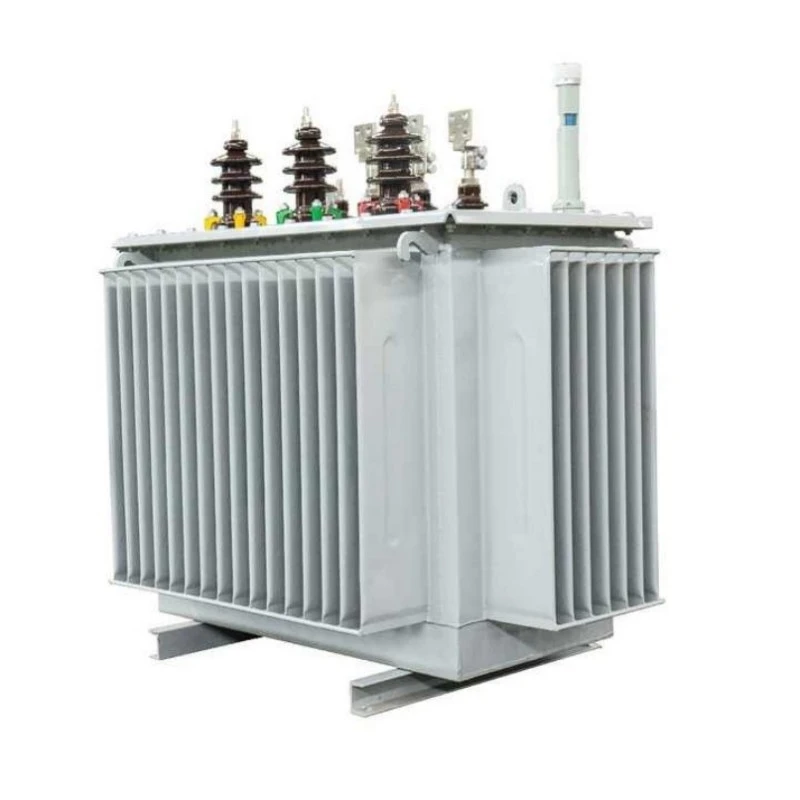

S11 Kompakt Trafo Merkezi Elektrik Yağlı Trafo

Şirketimizin S11 Kompakt Trafo Merkezi Elektrikli Yağlı Transformatörü, modern enerji dağıtım ağları için özel olarak tasarlanmış, yüksek verimli ve enerji tasarrufu sağlayan bir çözümdür. Bu ürünü satın almanız size bir transformatörü birleştiren entegre bir ünite sağlar.yüksek gerilim şalt sistemive alçak gerilim dağıtım ekipmanları, kurulum alanından ve inşaat maliyetlerinden önemli ölçüde tasarruf sağlar.

Bu ürün, düşük kayıplı silikon çelik çekirdek ve yüksek iletkenlikli bakır sargılar kullanır, bu da ulusal standartlardan önemli ölçüde daha düşük yüksüz kayıplara neden olur ve uzun süreli çalışma sırasında enerji tüketiminde önemli azalmalara yol açar. Yağa batırılmış soğutma sistemi, mükemmel ısı dağılımı sağlayarak yüksek sıcaklık ve yüksek yük koşullarında bile istikrarlı çalışmayı korur. Kompakt modüler yapısı taşımayı ve kurulumu kolaylaştırır ve yerinde bakım güvenliğini artırır.

Ürün Özelliği ve Uygulaması

Özellikler

1. ANSI.IEC.GB.SANS.Standartlarını karşılar veya aşar

2. Güvenli Kullanım, Kurulum ve Çalıştırma.

3. Çekici, modern görünüm

4. Makul Yapı

5. Tamamen mühürlü

6. Daha yüksek sistem güvenilirliği

7. Operasyonda yüksek güvenlik ve güvenilirlik

8. Yüksek aşırı yük ve verimlilik kapasitesi

9. Mükemmel kısa devre ve termal dayanım özelliklerine sahip sağlam yapı

10. Transformatörler, Azaltılmış yüksüz kayıplar ve Azaltılmış yük kayıpları ile daha verimlidir

S11 Kompakt Trafo Merkezi Elektrikli Yağa Daldırılmış Transformatör kompakt trafo merkezi elektrikli yağa batırılmış transformatör, dört temel avantaja sahiptir:

Yüksek Verimlilik ve Enerji Tasarrufu:Düşük kayıplı silikon çeliği ve optimize edilmiş çekirdek yapısı kullanılarak, hem yüksüz kayıp hem de yük kaybı, geleneksel ürünlere göre önemli ölçüde daha düşük olup, ulusal enerji tasarrufu yönergelerine uygundur ve uzun vadeli işletimde işletme maliyetlerini önemli ölçüde azaltır.

Üstün Isı Dağıtımı ve Aşırı Yük Kapasitesi:olarakyağlı transformatörSoğutma ve yalıtım ortamı olarak yüksek performanslı yalıtım yağı kullanır, yüksek ısı dağıtma verimliliği sunar ve yüksek sıcaklık, ağır yük veya zorlu koşullar altında bile istikrarlı çalışmayı sürdürerek ekipmanın hizmet ömrünü etkin bir şekilde uzatır.

Kompakt Yapı Tasarımı:S11 Kompakt Trafo Merkezi Elektrik Yağlı Transformatörleri, kompakt trafo merkezleri için özel olarak tasarlanmıştır; az yer kaplar ve kolay kurulum ve bakımı kolaylaştıran kompakt bir yapıya sahiptir. Özellikle alanın kısıtlı olduğu iç ve dış mekan elektrik dağıtım sahaları için çok uygundurlar.

Yüksek Güvenilirlik ve Güvenlik:Tamamen yalıtılmış yapı, yağ oksidasyonunu ve nem girişini etkili bir şekilde önleyerek mükemmel yalıtım performansı ve kısa devreye dayanma özelliği sağlayarak karmaşık şebeke koşulları altında uzun süreli güvenli ve istikrarlı çalışmayı garanti eder.

Başvuru

Trafo normal servis koşulları

1. Deniz seviyesinin üzerindeki yükseklik 1000 m'nin altındadır;

2. Ortam sıcaklığı;

3. En yüksek hava sıcaklığı +40°C;

4. En yüksek günlük ortalama hava sıcaklığı+30°C;

5. Yıllık en yüksek ortalama hava sıcaklığı +20°C;

6. En düşük dış hava sıcaklığı -25°C;

Ana Uygulama Senaryoları

Kentsel Enerji Dağıtım Şebekeleri:Yüksek yoğunluklu güç talebini karşılayan yerleşim alanları, ticari alanlar ve endüstriyel parklardaki kompakt trafo merkezleri için uygundur.

Yeni Enerji Projeleri:S11 Kompakt Trafo Merkezi Elektrikli Yağlı Transformatörler, zorlu dış ortam koşullarına dayanma kapasitesine sahip, fotovoltaik ve rüzgar enerjisi üretim sistemlerinin yükseltme veya dağıtım aşamalarında yaygın olarak kullanılmaktadır.

Altyapı İnşaatı:Havaalanları, metrolar, hastaneler ve veri merkezleri gibi yüksek güç kaynağı güvenilirliği gereksinimlerine sahip yerler için uygundur.

Geçici ve Acil Durum Güç Kaynağı:Kompakt yapı, taşıması kolay, geçici trafo merkezleri veya acil onarım senaryolarına uygundur.

Ürün Parametresi (Şartname)

S11 VS S13 Trafo Karşılaştırması

Doğru dağıtım trafosunu seçmek projenizin enerji verimliliği hedeflerine, bütçesine ve uzun vadeli işletme maliyetlerine bağlıdır. Hem S11 hem de S13 yağlı transformatörler, güç dağıtım sistemlerinde yaygın olarak kullanılmaktadır ancak farklı performans öncelikleri için tasarlanmıştır.

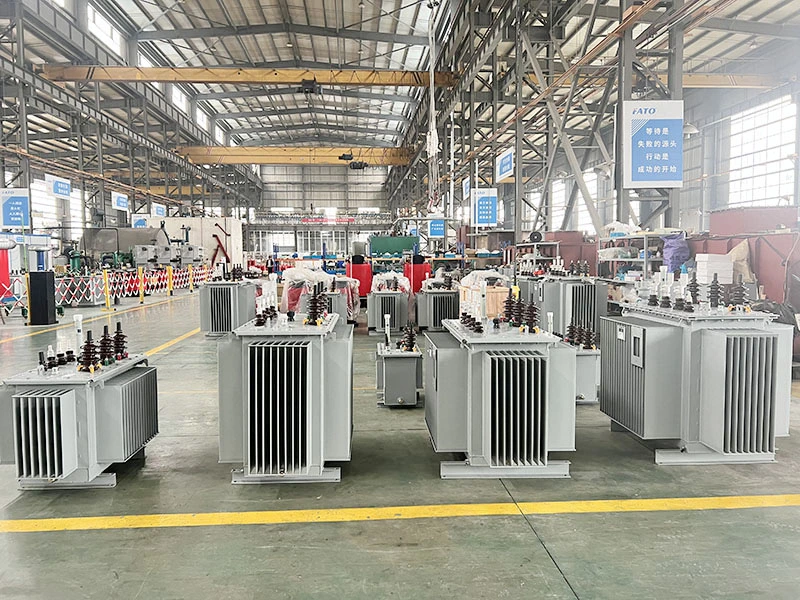

Üretim Detayları

Temel Malzeme ve Süreç

S11 Kompakt Trafo Merkezi Elektrikli Yağa Daldırılmış Transformatörlerin çekirdeği, yüksek geçirgenliğe sahip soğuk haddelenmiş tanecik odaklı silikon çelik kullanılarak yapılmıştır. Çekirdek laminasyonu hassas bir şekilde kesilir ve sıkı bağlantılar ve tekdüze manyetik yollar sağlamak için otomatik olarak istiflenir, temel olarak yüksüz akımı ve başıboş kayıpları en aza indirir.

Sargı Yapısı

Hem yüksek gerilim hem de alçak gerilim sargıları, yüksek elektrik iletkenliği ve düşük dirençli kayıplar için oksijensiz bakır iletkenler kullanır. Ayrıca, düşük voltajlı sargılar, tekdüze katmanlar arası izolasyona sahip bir folyo sarım konfigürasyonunu benimser ve bu da kısa devreye dayanma kabiliyetini önemli ölçüde artırır.

Yalıtım Sistemi

Mükemmel dielektrik mukavemeti ve kimyasal stabilite sağlamak için yüksek kaliteli mineral izolasyon yağı veya isteğe bağlı olarak çevre dostu, yüksek yanma noktasına sahip izolasyon sıvısı kullanılır. Yağlı kağıt yalıtım sistemi, artık hava kabarcığı kalmamasını sağlamak için sıkı vakumlu kurutma ve yağ doldurma süreçlerinden geçirilir, standart gerekliliklerin çok üzerinde bir kısmi deşarj başlangıç ​​voltajına ulaşır ve böylece uzun vadeli operasyonel güvenilirlik sağlanır.

Yapısal Tasarım Detayları

Tank ve Sızdırmazlık Yapısı

Tank, oluklu bir panel veya entegre kanat tipi radyatör tasarımına sahiptir ve soğutma gereksinimlerini karşılarken, yağ hacmindeki dalgalanmalara otomatik olarak uyum sağlamak için elastik esneklik sağlar. Tamamen sızdırmaz yapı, yağ ile ortam havası arasındaki teması önleyen, böylece oksidasyonu ve nem emilimini önleyen ve yağ değiştirme aralıklarını uzatan bir basınç tahliye valfi ve yağ seviye göstergesi ile donatılmıştır.

Kompakt Entegre Tasarım

Kompakt trafo merkezi uygulamaları için optimize edilmiş S11 Kompakt Trafo Merkezi Elektrik Yağlı Transformatörleri, yüksek gerilim şalt donanımı ve alçak gerilim dağıtım panelleriyle önceden kurulmuş entegrasyona olanak tanır. Dış boyutlar, elektrik boşluğu ve yalıtım mesafesi gereksinimlerini karşılarken ayak izini en aza indirecek şekilde hassas bir şekilde hesaplanmıştır. Kaldırma pabuçları, taban montaj delikleri ve kablo giriş yöntemleri, yerinde hızlı kurulum ve bağlantıyı kolaylaştırmak için standartlaştırılmıştır.

Koruma ve Kontrol Yapılandırması

Sıcaklık İzleme ve Koruma

Gerçek zamanlı sıcaklık izleme olanağı sağlayan ve yapılandırılabilir alarm ve tetikleme kontakları sunan bir yağ sıcaklığı göstergesi ve sargı sıcaklığı göstergesi standart olarak sağlanmaktadır. Yüksek kapasiteli transformatörler için isteğe bağlı bir fiber optik sıcaklık ölçüm sistemi, sargı sıcak noktalarının hassas bir şekilde izlenmesine olanak tanıyarak dinamik yük yönetimi için veri desteği sağlar.

Basınç ve Yağ Seviyesi Koruması

Anormal iç tank basıncı durumunda basıncı otomatik olarak serbest bırakacak ve deformasyonu veya yırtılmayı önleyecek bir basınç tahliye vanası takılmıştır. Yağ seviyesi göstergesi, zamanında bakım müdahalesine veya sızıntı tespitine olanak tanıyan bir düşük yağ seviyesi alarm fonksiyonuna sahiptir.

Kalite ve Test Güvencesi

Her bir transformatör, teslimattan önce yüksüz kayıp ve yük kaybı testleri, kısa devre empedans testleri, endüklenmiş aşırı gerilim dayanım testleri, kısmi deşarj testleri ve yıldırım darbe testleri dahil olmak üzere kapsamlı tip testlerine ve rutin testlere tabi tutulur. Tüm temel performans göstergeleri, hem ulusal standartların hem de IEC spesifikasyonlarının gerekliliklerini aşarak karmaşık saha koşullarında uzun vadeli istikrarlı çalışmayı sağlar.

Neden Lugao Power'ı Seçmelisiniz?

Gelişmiş üretim yetenekleri ve sıkı kalite yönetim sistemi ile Lugao Power, dünya çapındaki müşterilerine güvenilir güç dağıtım ekipmanı çözümleri sunmaktadır.

Uzmanlaşmış Üretici— Lugao, güç iletim ve dağıtım ekipmanları sektöründe, yağlı transformatörlerin tasarımı ve üretiminde uzmanlaşmış, 10 yılı aşkın deneyime sahiptir.kuru tip transformatörler, prefabrik trafo merkezleri ve orta ve yüksek gerilim şalt tesisleri.

Sıkı Kalite Kontrolü— Her S11 serisi yağa batırılmış transformatör, yerinde çalışma sırasında güvenilirliği sağlamak için fabrikadan çıkmadan önce yüksüz ve yük kaybı testleri, yalıtım direnci testleri, sargı direnci ölçümleri, dielektrik dayanım gerilimi testleri ve fabrika kabul denetimleri dahil olmak üzere kapsamlı rutin testlere tabi tutulur.

Özelleştirilmiş Mühendislik Çözümleri— Kamu hizmetleri, sanayi, yenilenebilir enerji ve altyapı projeleri dahil olmak üzere çeşitli sektörlerin ihtiyaçlarını karşılamak için voltaj değerleri, kapasite, bağlantı grupları, soğutma yöntemleri, muhafaza tasarımları ve kurulum konfigürasyonları için özelleştirme hizmetleri sunuyoruz.

Enerji Verimli Tasarım— Transformatörlerimiz, enerji tüketimini azaltmak, operasyonel verimliliği artırmak ve tüm yaşam döngüsü boyunca toplam sahip olma maliyetini düşürmek üzere tasarlanmış, yüksek kaliteli soğuk haddelenmiş tane yönelimli silikon çelik levhalar ve yüksek iletkenlikli bakır sargılar kullanılarak üretilmektedir.

Uluslararası Standartlara Uygunluk—— Ürünlerimiz ISO sertifikalı kalite yönetim sistemi altında üretilmekte olup IEC, GB ve ilgili diğer uluslararası standartlara uygundur. Tip test raporları ve teknik belgeler talep üzerine mevcuttur.

Güvenilir Küresel Tedarik—— Deneyimli bir mühendislik ve ihracat ekibi tarafından desteklenen Lugao, küresel müşterilere teknik danışmanlık, hızlı fiyat teklifleri, esnek OEM/ODM hizmetleri, güvenli paketleme ve duyarlı satış sonrası destek sağlar.

Ürün satış sonrası servis

1. Transformatör yerinde monte edilip işletmeye alındıktan sonra sızdırmazlığı, boyasının soyulmaması, solmaması garanti edilir. 5 yıl garanti verilmektedir; Garanti süresi içerisinde normal kullanımda meydana gelen kalite sorunları garanti kapsamında olacaktır.

2. Tüm S11 Kompakt Trafo Merkezi Elektrik Yağlı Transformatörleri, ürün aksesuarlarının eksiksiz olmasını sağlayacak şekilde ömür boyu hizmet kapsamındadır.

3. Hizmet ömrü 30 yıldan az değildir.

4. Ekipman arızası durumunda tedarikçi, alıcıdan bildirim aldıktan sonra bir saat içinde yanıt verecek ve yurt içinde 24 saat içinde teknik personeli sahaya gönderecektir.

Hizmet Taahhüdü

1. S11 Kompakt Trafo Merkezi Yağlı Elektrik Trafosu, ISO 9001-2008 Kalite Yönetim Sistemi gerekliliklerine tam olarak uygun olarak üretilmiş olup, ürünün fabrikadan çıkmadan önce %100 kalite standartlarını karşılamasını sağlar.

2. Firmamız müşteri memnuniyetini sağlamak için kapsamlı satış öncesi, satış ve satış sonrası hizmet sunmaktadır.

2. Firmamız 60 ay garanti vermektedir. Herhangi bir kalite sorunu olması durumunda, ürünü ücretsiz olarak onarır veya değiştiririz, böylece %100 müşteri memnuniyeti sağlanır.

Transformatörlerin tasarımı ve testi aşağıdaki standartlara uygun olacaktır:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Güç Transformatörleri》

GB/T6451-2015 《Yağlı Güç Transformatörleri için Şartname ve Teknik Gereksinimler》

JB/T3837-2010 《Trafo Ürünleri için Tip Tanımlamalarının Derlenmesi Yöntemi》

GB/T311.1-3.11-97 《Yüksek Gerilim İletim ve Transformasyon Ekipmanları için Yalıtım Koordinasyonu ve Yüksek Gerilim Test Teknikleri》

GB10237-88 《Güç Transformatörleri için Yalıtım Seviyeleri ve Dielektrik Testleri - Dış Yalıtım Havası Açıklıkları》

GB7595-87 《Servisteki Trafo Yağı için Kalite Standardı》

GB7328-87 《Transformatörler için Ses Seviyesinin Ölçümü》

GB7534-87 《Kısmi Deşarjın Ölçülmesi》

GB/T15164-94 《Yağlı Güç Transformatörleri için Yükleme Kılavuzu》

DL/T586-95 《Güç Ekipmanı Kullanıcılarının Üretim Denetimine İlişkin Teknik Kılavuz》

GB/T311.1-3.11-97 《Yüksek Gerilim İletim ve Transformasyon Ekipmanları için Yalıtım Koordinasyonu ve Yüksek Gerilim Test Teknikleri》

GB2536-1990 《Transformatör Yağı》

JB/T56011-92 《Yağlı Güç Transformatörleri için Ürün Kalitesi Sınıflandırması》

ZBK41005-89 《6-220KV Transformatörlerin Ses Seviyesi》
