Gerilim dalgalanmaları, yıldırım dalgalanmaları ve sürekli aşırı yük koşulları, güç dağıtım ağlarında sıklıkla sargı deformasyonuna ve erken izolasyon arızasına neden olur. Çin merkezli özel bir Güç Transformatörü fabrikası olarak faaliyet gösteren Lugao Power Co., Ltd., hassas sarımlı bakır sargılarımız, gelişmiş çekirdek tavlama teknolojimiz ve ağır hizmet tipi yağa batırılmış yalıtım sistemlerimiz aracılığıyla bu iletim zayıflıklarını ortadan kaldırır. 2016'dan bu yana, ISO9001 ve SGS sertifikalı üretim tesisimiz, aşırı şebeke bozulmalarını absorbe eden, şebeke trafo merkezlerine ve endüstriyel tesislere istikrarlı voltaj regülasyonu ve uzun vadeli elektrik güvenilirliği sağlayan sağlam yükseltme ve indirme üniteleri sunmaktadır.
Yüksek Gerilim Güç Transformatörünün Performansını Hangi Elektriksel ve Mekanik Kuvvetler Yönetir?
Yalnızca orta gerilim dönüşümünü gerçekleştiren standart dağıtım transformatörlerinin aksine, Güç Transformatörü çözümleri birbiriyle çelişen iki taleple başa çıkmalıdır: jeneratör çıkış voltajını iletim seviyelerine yükseltmeli veya yüksek voltajlı, yüksek kapasiteli gücü dağıtım seviyelerine düşürmeli ve aynı zamanda şebeke arızaları sırasında oluşan muazzam elektromanyetik kuvvetlere ve kısa devre akımı dalgalanmalarına karşı dayanıklı olmalıdır.
Geleneksel sargı yapıları, sürekli radyal elektromanyetik kuvvetler altında deformasyona ve hatta çökmeye eğilimlidir, bu da potansiyel olarak ani dönüşler arası kısa devreleri ve yıkıcı arızaları tetikler. Özel olarak tasarlanmış birimlerimiz, optimize edilmiş bir çekirdek kelepçeleme sistemine, yüksek mukavemetli yalıtım levhasına ve sağlam bir tank yapısına sahiptir. Bu tasarım, eksenel ve radyal elektromanyetik kuvvetlerin tamamen ayrıştırılmasını sağlayarak sargı yer değiştirmesini ve aşırı sıcak nokta sıcaklığı artışını etkili bir şekilde önler. Bu optimize edilmiş mekanik tasarım sayesinde,Lugao güç transformatörleriUzun vadeli, sürekli, ağır yük iletim koşullarında %28'e varan hizmet ömrü uzaması sunar.
Çekirdek Metalurjileri ve Sargı Teknikleri Sıcak Noktaları ve Yalıtımın Eskimesini Nasıl Önler?
Nitelikli Güç Transformatörü tedarikçilerini denetlerken, kamu hizmeti mühendisliği ekipleri ana malzeme seçimi, sarma tekniği ve entegre yalıtım koordinasyonuna odaklanmalıdır. Uzun süreli iletim sırasındaki döngüsel yük değişimleri, çekirdek bağlantılarında ve sarım iletkenlerinde kolayca bölgesel aşırı ısınmaya neden olur, bu da yağın bozulmasını, kağıt izolasyonunun gevrekleşmesini ve geri dönüşü olmayan dielektrik bozulmayı daha da hızlandırır.
|
Dahili Bileşen
|
Taban Malzemesi Seçimi
|
Çekirdek/sargı tedavisi
|
Performans Göstergesi
|
Birincil Arıza Önleme
|
|
Yüksek Geçirgenlikli Çekirdek Laminasyonlar
|
Yüksek Dereceli Soğuk Haddelenmiş Tane Odaklı Silikon Çelik (27QG120)
|
Adım-Tur Bağlantısı ve Gerilim Giderme Tavlaması
|
Yüksüz Kaybı ≤ Standart IEC 60076
|
Çekirdek doygunluğunu ve akı sızıntısı sıcak noktalarını önler
|
|
Hassas Yaralı YG/LV Sargıları
|
Oksijensiz Bakır İletkenler + Premium Kraft Kağıt Yalıtım
|
Sürekli Helisel Sarma ve Vakumlu Kurutma
|
Dinamik Kısa Devre Dayanımı ≥ %2,5 Reaktans Sapması
|
Ani arıza akımları altında sargı bükülmesini ortadan kaldırır
|
|
Ağır Hizmet Tankı Yapısı
|
Yüksek Mukavemetli Yapısal Çelik (Q345R)
|
Robotik Kaynak ve Basınç Sızdırmazlık Testi (0,3 MPa)
|
Sızıntı Oranı Sıfır (24 Saat Daldırma Testi)
|
İç ark basıncı altında yağ sızıntısını ve tankın patlamasını önler
|
|
Gelişmiş Yağ Yalıtım Sistemi
|
Yüksek Dereceli Mineral Yağ veya Biyolojik Olarak Parçalanabilir Doğal Ester Sıvısı
|
Vakum Yağı Dolumu ve Kızgın Yağ Sirkülasyonlu Kurutma
|
Arıza Gerilimi ≥ 60kV (IEC 60156)
|
Kısmi deşarjı önler ve ısı dağılımını hızlandırır
|
Lugao Hangi Özel Gerilim, Kapasite ve Soğutma Stillerini Sağlayabilir?
Lugao Power Co., Ltd., profesyonel maça kesme hatları, sarma makineleri, vakumlu kurutma fırınları ve tam güçlü test alanları ile donatılmış, ISO9001 ve SGS sertifikalı bir üretim atölyesine sahiptir. Tüm ürünler, orijinal trafo merkezi düzenlerini değiştirmeden doğrudan tak ve çalıştır değişimini destekleyen IEC, GB, CE ve CCC uluslararası standartlarına tam olarak uygun olarak üretilmektedir.
Gerilim Sınıfları ve Kapasite Aralıkları
Lugao, farklı iletim seviyelerini ve dağıtım ağı gereksinimlerini karşılamak için birden fazla Güç Transformatörü Gerilim sınıfı geliştirmektedir:

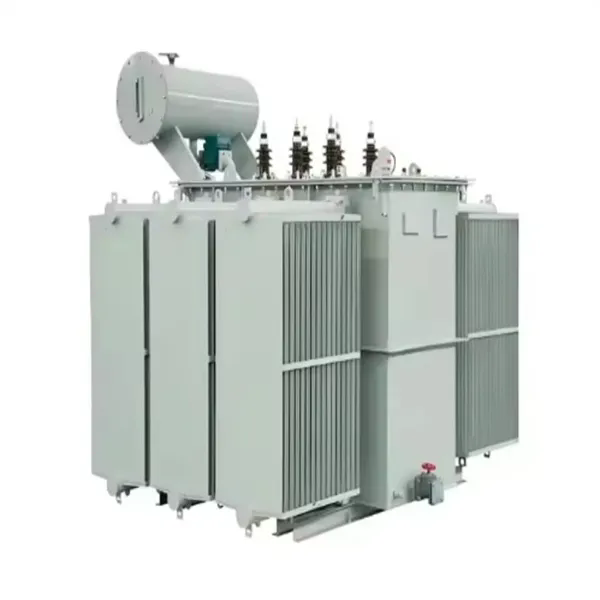

· 132kV / 110kV Yükseltme/Aşağı Alma Güç Transformatörü:Büyük şebeke trafo merkezleri, enerji santrali şebeke bağlantı sistemleri ve toplu güç iletimi gerektiren ağır sanayi bölgeleri için tasarlanmıştır. ONAN veya ONAF soğutmalı, sağlam bir yağa batırılmış tank yapısını benimseyen bu cihaz, olağanüstü kısa devre dayanım kapasitesi ve son derece düşük kısmi deşarj seviyelerine (≤ 5 pC) sahiptir ve burçların ve kademe değiştiricilerin muayenesini ve bakımını kolaylaştırır.
· 33kV / 35kV Güç Trafosu:Orta ölçekli endüstriyel tesisler, rüzgar santrali toplama trafo merkezleri ve kampüs dağıtım ağları için uygundur. Yüksek verimliliği kompakt ayak iziyle dengeler, esnek soğutma seçenekleri ve şebeke voltajındaki dalgalanmalara uyum sağlamak için özelleştirilebilir voltaj kademeleri sunar.
· 11kV Dağıtım Güç Trafosu:Ticari kompleksler, konut toplulukları ve kırsal elektrifikasyon projeleri için idealdir. Yağ koruyucu ihtiyacını ortadan kaldıran, böylece bakım sıklığını azaltan ve zorlu dış ortamlarda güvenilir çalışma sağlayan oluklu bir yağ tankı tasarımına sahiptir.
Soğutma Yöntemi Seçenekleri
Tüm Lugao Transformer üniteleri, saha koşullarına göre termal performansı optimize etmek için esnek soğutma yapılandırmaları sunar:
· ONAN (Doğal Petrol Doğal Hava):Soğutma için doğal konveksiyona dayanır; ortam koşullarının uygun olduğu orta dereceli yük uygulamaları için idealdir.
· ONAF (Doğal Havayla Güçlendirilmiş Petrol):Zorunlu hava soğutma fanları ile doğal yağ sirkülasyonunu arttırır ve sürekli aşırı yük kapasitesini yaklaşık %30 artırır.
· OFAF (Petrolle Çalışan Hava Kuvvetleri):Zorunlu hava ısı eşanjörleri ile basınçlı yağ sirkülasyonu sağlayarak zorlu ortamlarda yüksek kapasiteli Güç Transformatörü kurulumları için maksimum ısı dağılımı sağlar.
Alanı Kısıtlı Trafo Merkezleri için İdeal Güç Trafosu Konfigürasyonu Nasıl Seçilir?
Güç Trafosuseçimde saha alanı kısıtlamaları, yük artış tahminleri ve şebeke arıza seviyesi gereklilikleri kapsamlı bir şekilde dikkate alınmalıdır. Geniş zemin alanına sahip geleneksel büyük ölçekli trafo merkezleri için, harici radyatörlere sahip geleneksel üç fazlı yağlı üniteler tercih edilen çözümdür. Eşit elektromanyetik stres dağılımını yönetirler ve bakım ekipleri, bitişik ekipmanın enerjisini kesmeden burçları ve kademe değiştiricileri kolayca inceleyebilirler.
Kentsel yer altı trafo merkezleri ve kompakt GIS (Gaz Yalıtımlı Trafo Merkezi) kurulumları için entegre radyatör panellerine sahip daha düşük profilli tasarımlar daha uygulanabilir. Lugao, modern kentsel şebeke genişletme taleplerini karşılamak için tutarlı güç kullanım kapasitesini ve soğutma verimliliğini korurken, genel taban alanı gereksinimlerini %15'e kadar azaltan özelleştirilmiş ayak izi optimizasyonu sunar.
Uzun Süreli Çalışmalarda Yüksek Yağ Sıcaklıkları ve Kısmi Deşarj Dalgalanmaları Nasıl Çözülür?
Lugao transformatörlerinde kullanılan bileşenler iki yaygın operasyonel sorunu etkili bir şekilde ele alır: aşırı yağ sıcaklığı artışı ve kontrolsüz kısmi deşarj (PD). Yüksek voltaj stresine ve sürekli yük akımlarına uzun süre maruz kalmak, önemli bakır ve demir kayıplarına neden olur, bu da yalıtım yağının dielektrik dayanımında bir düşüşe ve sargılar arası yalıtımın bozulmasına yol açar; bu da kısmi deşarjı ve gaz birikimini tetikleyerek, potansiyel olarak yıkıcı flashover olaylarıyla sonuçlanabilir.
Özel dahili sıcak yağ sirkülasyonu ve vakumlu kurutma prosesimiz, yüksek verimli radyatör ünitesiyle bir araya gelerek izolasyon yağını sürekli olarak sirküle eder ve soğutur. 24 saatlik sürekli tam yükte çalışma sırasında (ortam sıcaklığı ≤ 40°C) üst yağ sıcaklığını 75°C'nin altında stabil bir şekilde kontrol eder, sarma kağıdı izolasyonu için tam dielektrik korumayı korur, dahili gaz dengesini stabilize eder ve sıcak nokta birikiminin neden olduğu bölgesel deşarjı ve yağ ayrışmasını önler.
Üretim Hattımızı İzleyinVideo
Lugao'nun Güç Transformatörü üretim mükemmelliğini ilk elden deneyimleyin:[YouTube'daki tüm üretim turumuzu izlemek için buraya tıklayın]
İlgili Ürünleri Keşfedin
· [10KV Amorf Alaşımlı Kuru Tip Transformatör] — Enerji tasarruflu iç mekan dağıtım uygulamaları için idealdir.
· [33kV 35kV Yağa Daldırılmış Transformatör] — Endüstriyel ve yenilenebilir projeler için sağlam orta gerilim çözümü.
· [132kV 110kV 50MVA 125MVA Yağlı Transformatör] — Şebeke iletim ağları için yüksek kapasiteli omurga.

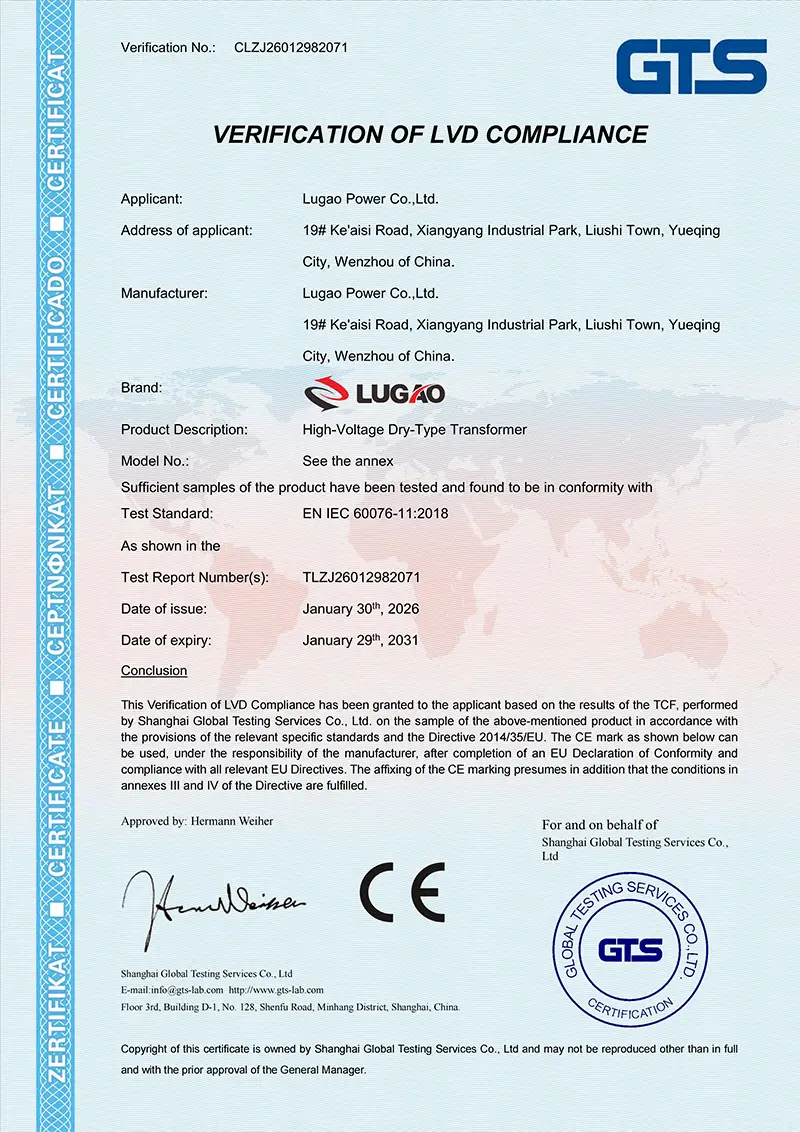

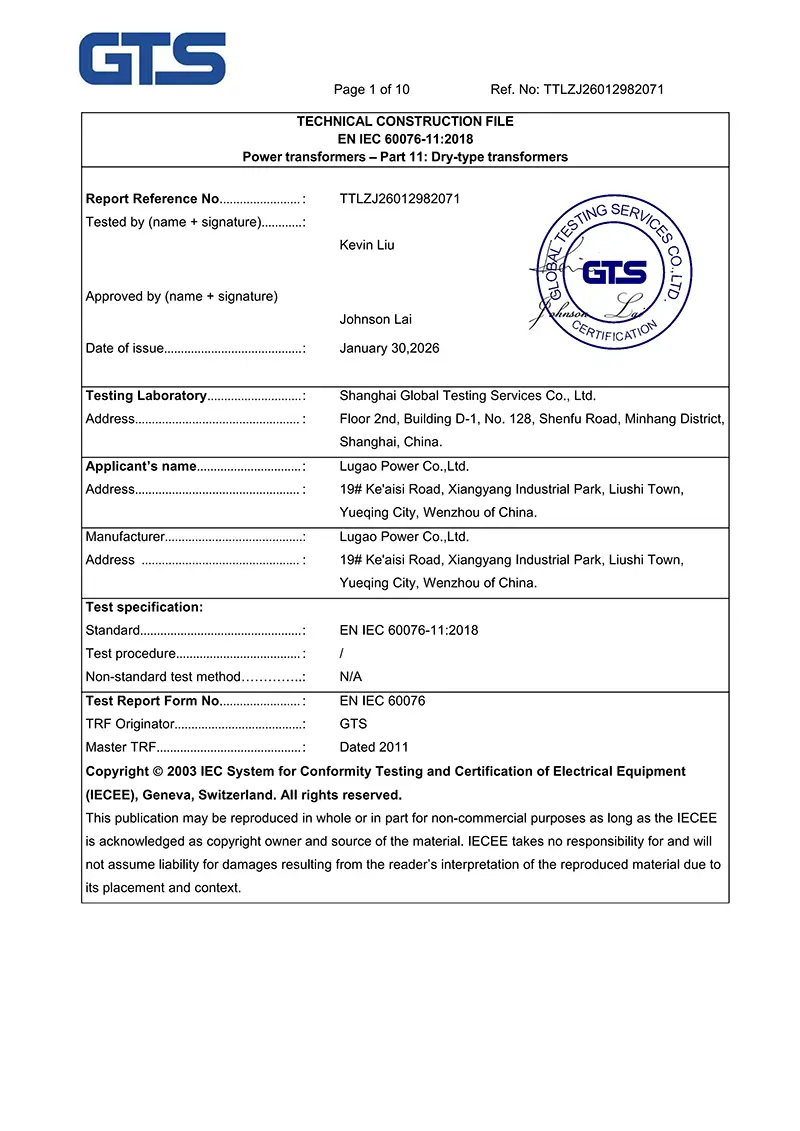

Kaynaklar: Lugao Power Co., Ltd. resmi teknik belgeleri ve IEC standardı sertifikalı test raporları.
