Akıllı Prefabrik Dış Mekan Kutu Tipi Trafo Merkezi

Bu Ekipman Nedir?

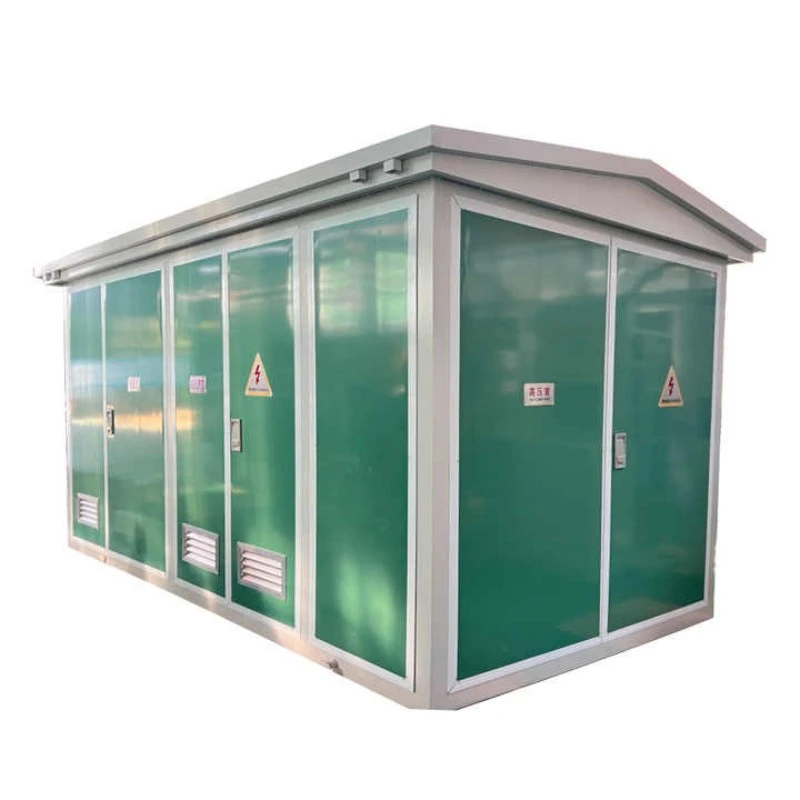

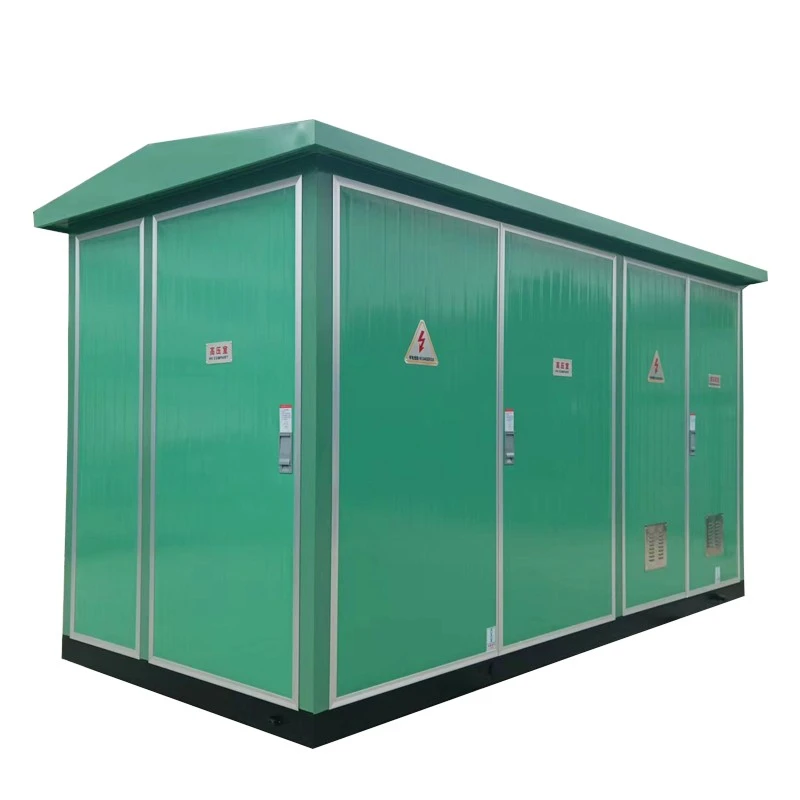

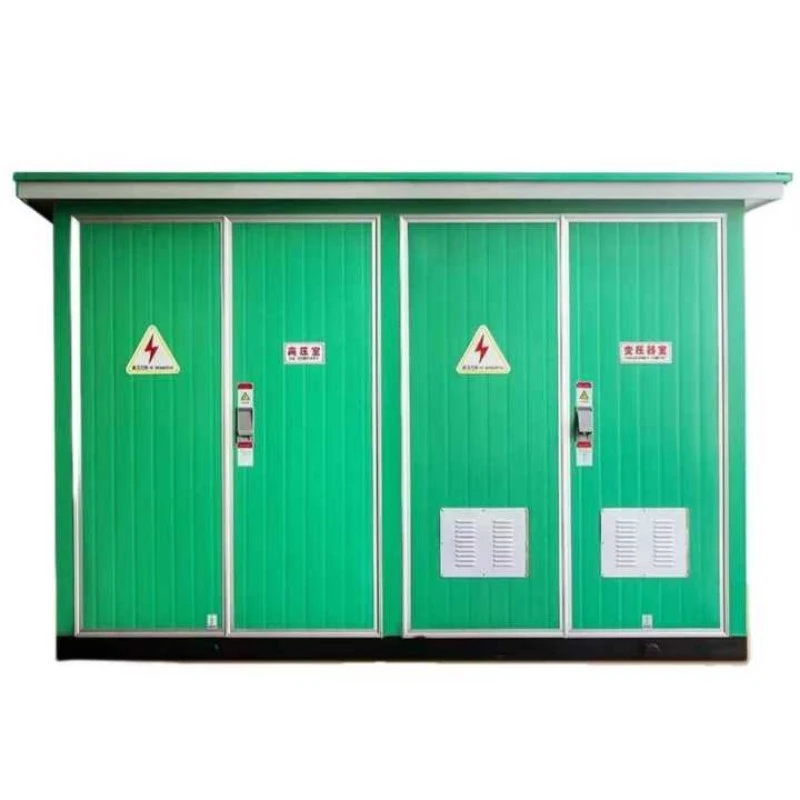

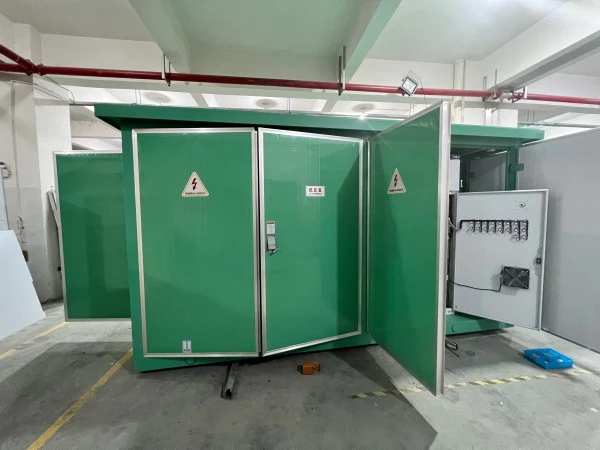

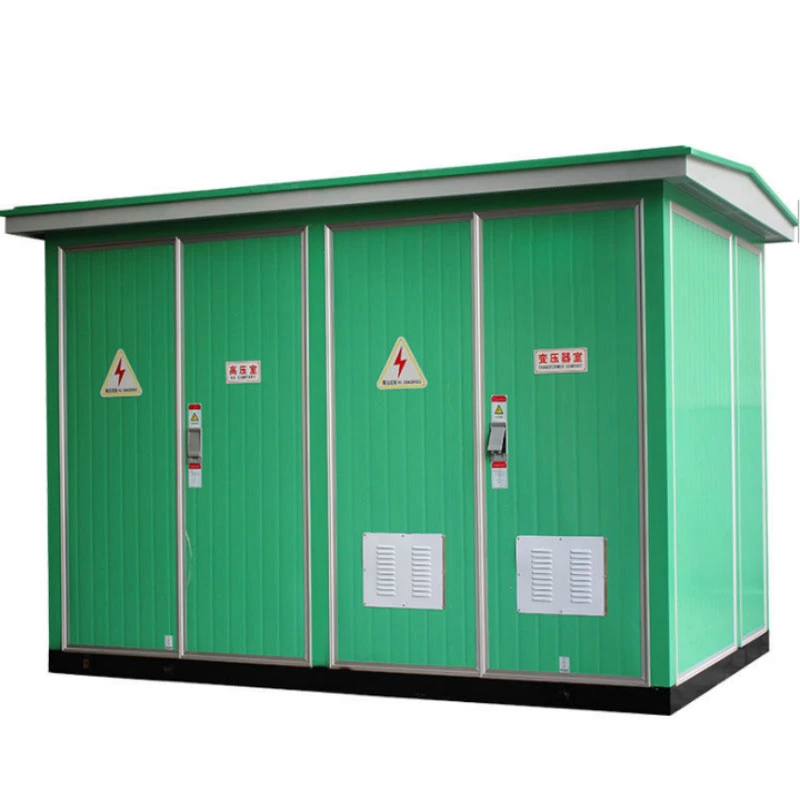

YB-24 Akıllı Prefabrik Dış Mekan Kutu Tipi Trafo Merkezi, fabrikada monte edilmiş, kompakt bir güç dağıtım ünitesidir.yüksek gerilim şalt sistemi, bir güç transformatörü ve alçak gerilim dağıtım ekipmanını hava koşullarına dayanıklı tek bir muhafazada birleştiriyor. "Kompakt trafo merkezleri" veya "paketlenmiş trafo merkezleri" olarak da bilinen prefabrik trafo merkezleri ailesine aittir.

Model Kodu Dağılımı:

YB — Prefabrik Kutu Tipi Trafo Merkezi

24 — Akıllı kontrol ve modüler konfigürasyonu temsil eden tasarım serisi kodu

Ne işe yarar?

Bu ekipmanın temel işlevi, yüksek voltajlı elektrik enerjisini (tipik olarak 10kV veya 35kV) almak, entegre bir transformatör aracılığıyla bunu düşük voltaja (400V/380V) düşürmek ve bunu konut toplulukları, ticari plazalar, fabrikalar veya EV şarj istasyonları gibi son kullanıcı yüklerine güvenli bir şekilde dağıtmaktır.

Geleneksel inşaat trafo merkezlerinden farklı olarak YB-24, bireysel bileşenlerin yerinde montajını gerektirmez. Tamamen önceden kablolanmış, önceden test edilmiş ve tek bir ünite olarak gönderilmiştir. Yağsız kuru tip veya biyolojik olarak parçalanabilen, yağla doldurulmuş bir transformatör (isteğe bağlı) kullanır ve doğal veya cebri hava soğutmasına dayanır. Akıllı kontrol sistemi, uzaktan veri toplama, arıza alarmı ve otomatik geçişe olanak tanır ve bu da onu akıllı şebeke uygulamaları için ideal kılar.

Ürün Avantajları

YB-24 Akıllı Prefabrik Dış Mekan Kutu Tipi Trafo Merkezi, geleneksel trafo merkezlerine göre belirgin avantajlar sunar:

1. Yerden Tasarruf ve Hızlı Kurulum

Geleneksel bir sivil trafo merkezinin kapladığı alanın yalnızca %40'ını kaplar

Basit bir beton ped üzerine 2-3 gün içinde monte edilebilir

Ayrı ekipman odalarına veya havalandırma bacalarına gerek yok

2. Yüksek Zeka

Standart olarak RTU (Uzak Terminal Birimi) ile donatılmıştır

4G/5G veya fiber iletişimi destekler

Gerilim, akım, güç faktörü, sıcaklık ve kapı durumunun gerçek zamanlı izlenmesi

Uzaktan açma/kapama ve parametre ayarı

3. Güvenlik ve Çevre Koruma

Yağsız tasarım opsiyonel (kuru tip transformatör)

Ark dirençli yüksek gerilim bölmesi

IP54 koruma derecesi toz ve su girişini önler

Açıkta kalan canlı parçaları ortadan kaldıran alttan kablo girişi

4. Uygun Maliyetli Yaşam Döngüsü

Sivil trafo merkezlerine göre %30-40 daha düşük başlangıç ​​yatırımı

İnşaat mühendisliği maliyetlerinde %60 azalma

Modüler bileşen değişimi sayesinde daha düşük bakım maliyeti

5. Zorlu Ortamlara Uyum Sağlayabilme

Çalışma sıcaklığı aralığı: -25°C ila +55°C

Kıyı veya endüstriyel alanlar için korozyon önleyici kaplama

Soğuk bölgeler için isteğe bağlı dahili ısıtma sistemi

Ürün Özelliği

Ürün Uygulaması

YB-24 Akıllı Prefabrik Dış Mekan Kutu Tipi Trafo Merkezi, hızlı dağıtım, az yer kaplama ve akıllı operasyonun gerekli olduğu çok çeşitli senaryolar için uygundur.

Üretim Detayları

1. Muhafaza İmalatı

Yüksek hassasiyet için CNC delme, bükme ve kaynaklama

Çift katmanlı toz boya (çinko açısından zengin astar + polyester son kat) ≥80μm

Tuz püskürtme testi ≥500 saat

Su birikmesini önlemek için 5° eğimli çatı

2. İç Düzen

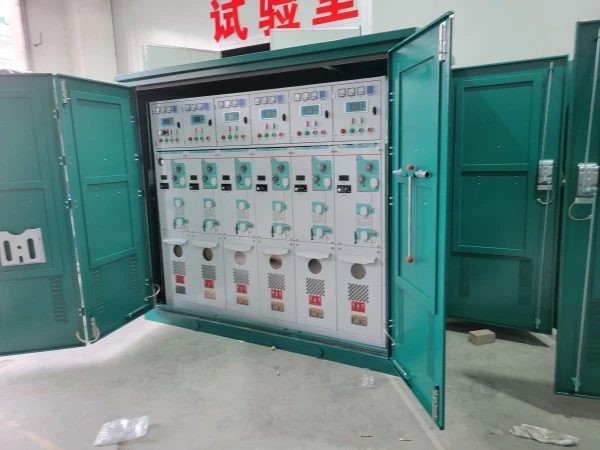

HV bölmesi: SF6 halka ana ünitesi veya yük kesme anahtarı, paratoner, yüksek gerilim sigortası

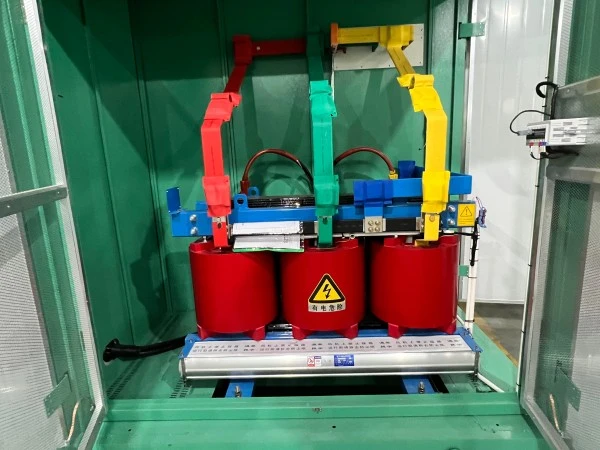

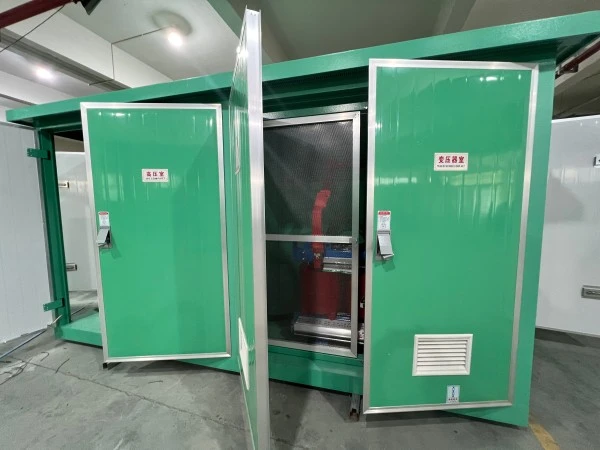

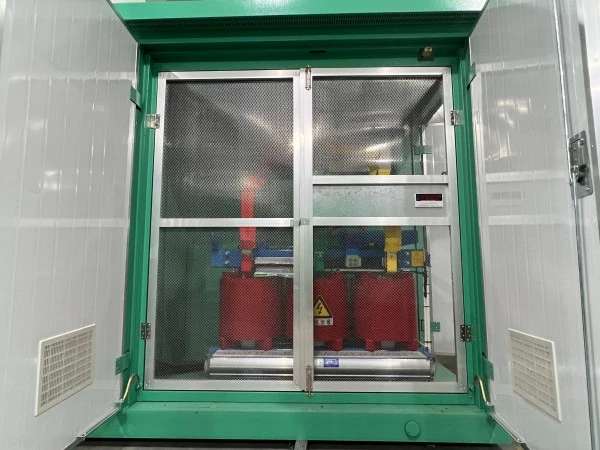

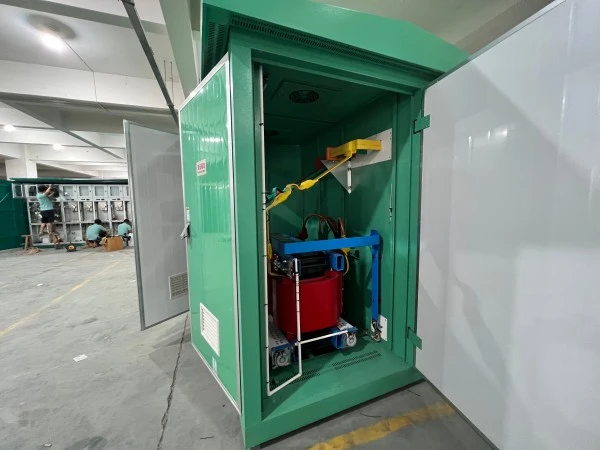

Transformatör bölmesi: Silindirlere monte edilmiş transformatör, kolay bakım için çıkarılabilir ön panel

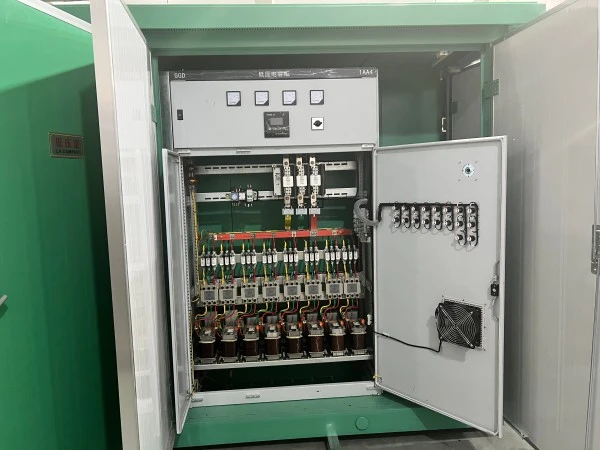

AG bölmesi: Ana kesici, branş kesiciler, otomatik kapasitör bankası, akıllı izleme terminali

Tüm bölmeler yanmaz metal bölmelerle ayrılmıştır (Sınıf A)

3. Akıllı Sistem Detayları

Sıcaklık izleme: Transformatör sargılarında ve muhafazanın iç kısmında PT100 sensörleri

Kapı durumu: Buluta alarm veren manyetik kontak anahtarı

Enerji ölçümü: Sınıf 1 veya 0,5S çift yönlü ölçüm cihazı

Uzaktan kumanda: IEC 60870-5-101/104, DNP3.0'ı destekler

Yerel kontrol: Olay günlüğüne sahip şifre korumalı HMI

4. Kablo Girişi ve Topraklama

Kauçuk rondelalı alttan kablo girişi (IP54 derecesi korunur)

Tüm bölmelerde özel bakır topraklama barası (40×4mm)

Topraklama direnci ≤4Ω

5. Teslimattan Önce Kalite Testi

Güç frekansı gerilim dayanım testi (YG tarafı için 35kV, AG tarafı için 2,5kV)

Transformatör dönüş oranı ve yüksüz kayıp testi

Akıllı sistem iletişim testi (30 dk sürekli ping)

Yağmur testi (1 saat boyunca 10 mm/dak simüle edilmiştir)

Paketleme ve Satış Sonrası Hizmet

Ambalajlama

Ünitenin tamamı streç film + oluklu mukavva köşelere sarılı

Forklift yuvalı ahşap palet tabanı

Nakliye sırasında nemi önlemek için muhafazanın içindeki kurutucu torbalar

Tüm dış açıklıklar su geçirmez bantla kapatılmıştır

Satış Sonrası Hizmet Taahhüdü

Garanti Süresi: Sevkiyat tarihinden itibaren 12 ay (ücretli servis sözleşmesiyle 24 veya 36 aya kadar uzatılabilir)

Sıkça Sorulan Sorular (SSS)

S1: YB-24 Akıllı Prefabrik Dış Mekan Kutu Tipi Trafo Merkezi tuzluluğun yüksek olduğu kıyı bölgeleri için uygun mudur?

C: Evet. Standart muhafaza, ≥80μm kalınlığında korozyon önleyici toz kaplama kullanır ve 500 saatlik tuz püskürtme testini geçer. Yüksek derecede korozif ortamlar için (örn. limanlar, kimya tesisleri) 304/316 paslanmaz çelik muhafazalar ve dahili baralarda ek kaplama sunuyoruz.

S2: Trafo merkezinin tamamı değiştirilmeden transformatör değiştirilebilir mi?

C: Evet. Transformatör bölmesi çıkarılabilir yan paneller ve makaralı raylarla tasarlanmıştır. Transformatör önden veya yandan çekilip, YG veya AG bölmelerine zarar vermeden yedek ünite takılabilir. Bu modülerlik YB-24 tasarımının önemli bir özelliğidir.

S3: Akıllı sistem üçüncü taraf SCADA sistemine bağlantıyı destekliyor mu?

C: Evet. Standart denetleyici, RS485 üzerinden Modbus RTU'yu ve Ethernet üzerinden Modbus TCP'yi destekler. Ayrıca IEC 60870-5-101/104 veya DNP3.0 protokolleri için de yapılandırılabilir. Sistem entegrasyonu için eksiksiz bir kayıt haritası sunuyoruz.

S4: YB-24'ün gürültü limitleri açısından konut binalarının yakınına yerleştirilmesine izin veriliyor mu?

C: Evet. Kuru tip trafo ile gürültü seviyesi 1 metrede ≤55dB olup yerleşim sınırlarını karşılamaktadır. Yağa batırılmış transformatörler için, gürültüyü ≤48dB'ye düşüren titreşim sönümleme pedleri ve transformatör bölmesinin içine bir akustik muhafaza ekliyoruz.

S5: Standart teslimat süresi nedir?

C: Standart konfigürasyonlar için (800kVA veya altı, IP54, çelik muhafaza, halka ana üniteli), teslimat, sipariş onayından sonra 15---20 iş günüdür. Özel projeler (paslanmaz çelik, özel renk, havai hat girişi için ekstra yükseklik) 25---30 iş günü gerektirir.

S6: YB-24 için hangi transformatör tipleri mevcuttur?

C: YB-24 şu şekilde yapılandırılabilir:yağlı transformatörlerproje gereksinimlerine, kurulum ortamına, yangın güvenliği gereksinimlerine ve yerel standartlara bağlı olarak S13/S20 gibi veya SCB13/SCB14 gibi epoksi reçine döküm kuru tip transformatörler.
