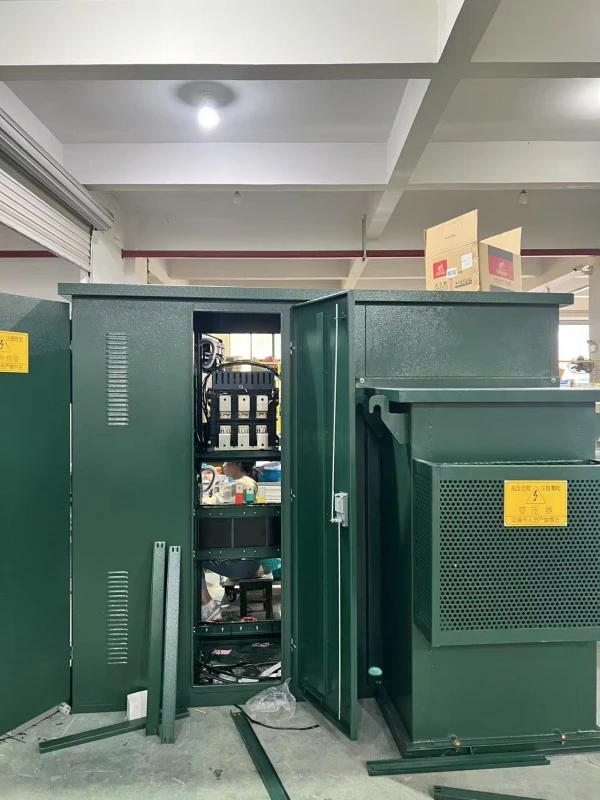

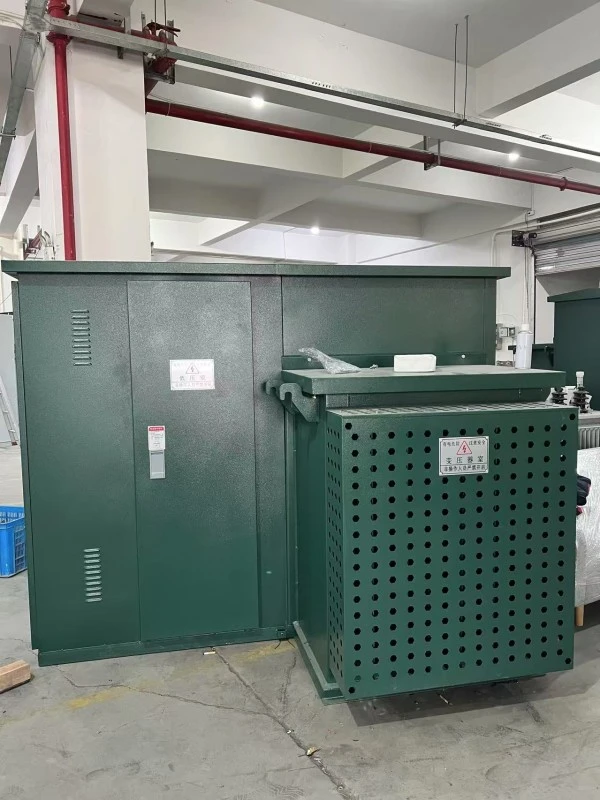

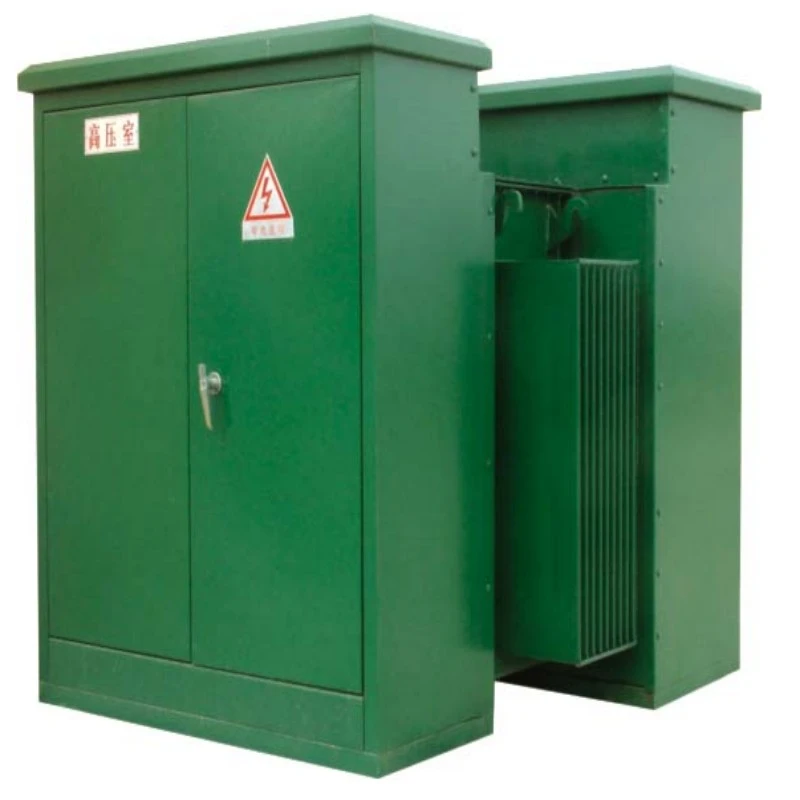

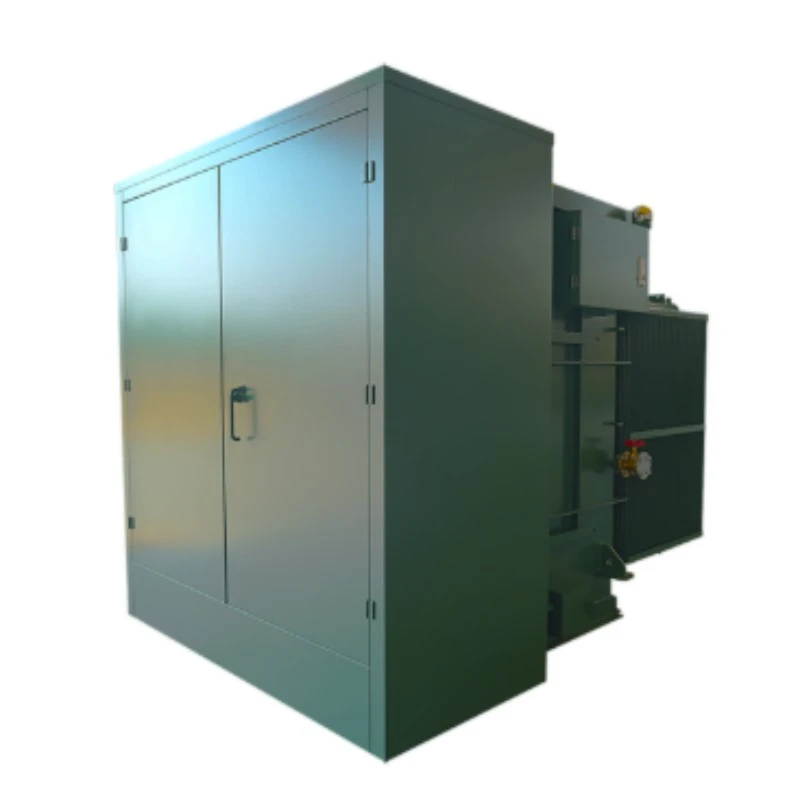

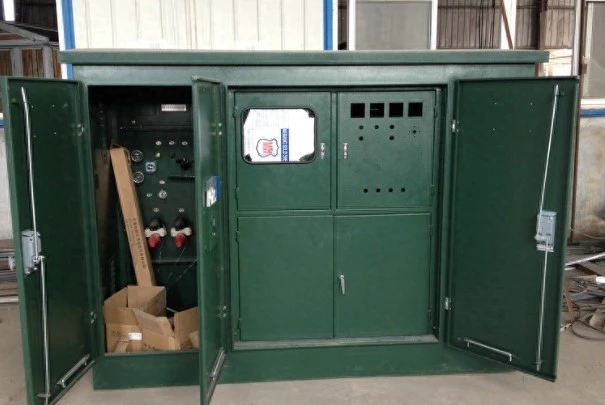

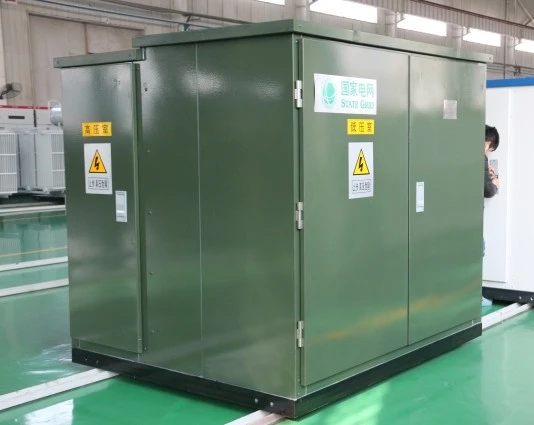

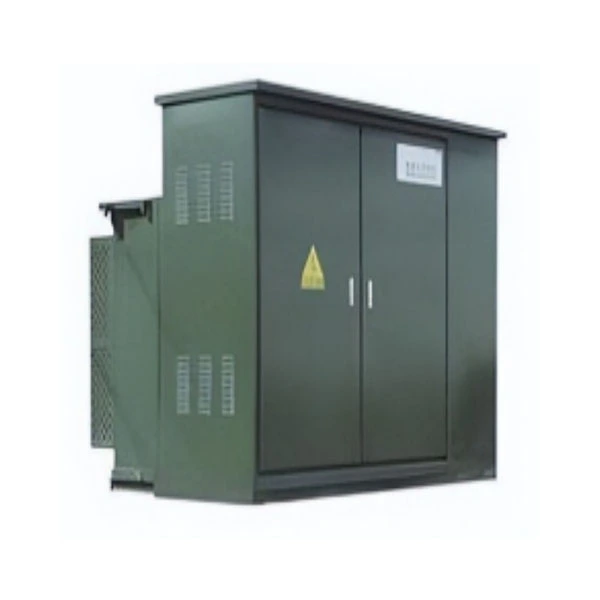

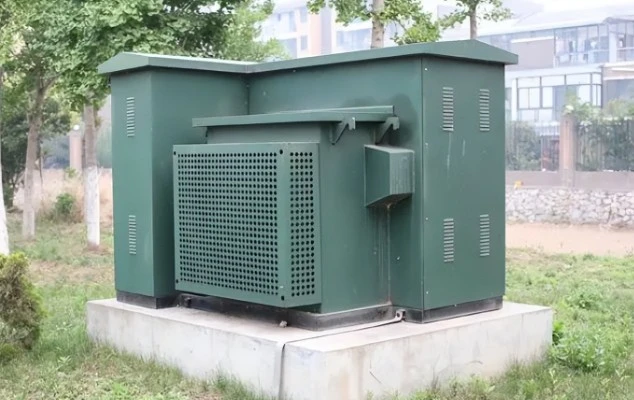

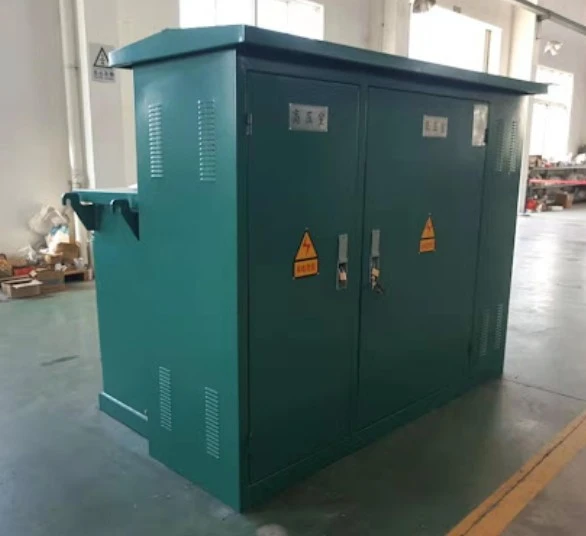

Trafo Yağ Yalıtım Kutusu Tipi Kompakt Amerikan Tipi Trafo Merkezi

Transformatör yağ izolasyonu Kutu Tipi Kompakt Amerikan tipi Trafo Merkezi, tamamen entegre, prefabrik bir güç dağıtım çözümüdür. Tanım gereği, kompakt, kızağa monteli bir düzenektir.yüksek gerilim şalt sistemi, yağa batırılmış bir güç transformatörü ve tek, yalıtılmış bir metal mahfaza içinde alçak gerilim dağıtım panelleri.

Nedir:

Bileşenleri ayıran geleneksel Avrupa tarzı trafo merkezlerinin aksine, buAmerikan tipi üniteTransformatör yağını hem elektrik yalıtkanı hem de soğutma ortamı olarak kullanır. Transformatör tankı, mahfaza ile yapısal olarak entegre olup, birleşik, "kutu tipi" bir form faktörü oluşturur.

Ne yapar:

Bu trafo merkezi, yüksek voltajlı birincil elektriği (tipik olarak 12kV ila 36kV) düşük voltajlı kullanılabilir güce (208V ila 480V) dönüştürmek için tasarlanmıştır. Üç kritik işlevi yerine getirir:

1. Gerilim Düşürme: Orta gerilimi kullanım gerilimlerine düşürür.

2. Koruma: Aşağı yöndeki şebekeleri arızalardan korumak için sigortaları ve kesicileri barındırır.

3. Dağıtım: Gücü konut topluluklarına, ticari merkezlere veya endüstriyel tesislere yönetir ve dağıtır.

Transformatör yağ yalıtımı Kutu Tipi Kompakt Amerikan tipi Trafo Merkezi, alanın önemli olduğu ancak güvenilirliğin tehlikeye atılamayacağı ortamlarda üstün performans gösterir. Tüm canlı parçalar tamamen kapalı olduğundan, ayrı bir çitle çevrili avluya veya beton tonoz ihtiyacını ortadan kaldırır.

Ürün Parametresi (Şartname)

Ürün Özelliği ve Uygulaması

S1: Transformatör yağ izolasyonu Kutu Tipi Kompakt Amerikan tipi Trafo Merkezini standart ped montajlı transformatörden farklı kılan nedir?

A1: Fark entegrasyonda yatmaktadır. Standart yastığa monteli transformatör yalnızca bir transformatördür. Kutu Tipi Kompakt Amerikan tipi Trafo Merkezimiz, yük ayırıcılar ve sigortaların bulunduğu bir yüksek gerilim bölmesinin yanı sıra bir alçak gerilim kesici paneli içerir. Bu bir "kutu içindeki trafo merkezidir", oysa standart ünite sadece bir transformatördür. Yağ yalıtımı ayrıca arızalar sırasında üstün ark söndürme özelliği sağlar.

S2: Yağ yalıtımının aşırı iklim koşullarındaki çalışmalarıma nasıl faydası olur?

Cevap 2: Transformatör yağının dielektrik dayanımı havadan daha yüksektir ve önemli ölçüde daha iyi termal iletkenliğe sahiptir. Sıcak iklimlerde (50°C'ye kadar), yağ çekirdekten ve bobinlerden ısıyı emerek oluklu tank duvarları boyunca dağıtır. Soğuk iklimlerde yağ, kararlı viskoziteyi koruyarak iç arklanmayı önler. Bu, Trafo yağ izolasyonu Kutu Tipi Kompakt Amerikan tipi Trafo Merkezini çöller, kıyı bölgeleri ve karlı dağ geçitleri için ideal kılar.

S4: Düşük voltajlı çıkış yapılandırmasını özelleştirebilir miyim?

A4: Evet. MCCB (Kalıplı Kutulu Devre Kesici) çıkışları da dahil olmak üzere 2 ila 8 yollu yapılandırılabilir alçak gerilim panelleri sunuyoruz. Ayrıca ölçüm bölmeleri, paratonerler ve otomatik güç faktörü düzeltme kapasitörleri de ekleyebilirsiniz.

Uygulama Senaryoları

1. Konut Alt Bölümleri: Konut kompleksleri için yer altı besleme ağlarına güç sağlar.

2. Rüzgar ve Güneş Enerjisi Çiftlikleri: Yardımcı güç için jeneratör voltajını artırır veya şebeke voltajını düşürür.

3. EV Şarj İstasyonları: Hızlı DC şarj cihazları için özel 480V-3 fazlı güç sağlar.

4. Endüstri Parkları: İnşaat enerjisi için geçici veya kalıcı kompakt trafo merkezi görevi görür.

5. Kentsel Yenileme Projeleri: Su baskını riski olan eski tonoz tipi trafoların yerini alır.

Üretim Detayları ve Rekabet Avantajları

Ayrıntılı Bileşenler:

● Tank Yapısı: Tankımızda 2,5 mm – 3,0 mm soğuk haddelenmiş çelik kullanılır (rakipler genellikle 1,5 mm kullanır). Oluklu kanatçıklar, %100 yağ sızıntısını önlemek için robotik olarak kaynaklanmıştır.

● Çekirdek ve Sargılar: Yüksek geçirgenliğe sahip tanecik odaklı silikon çelik (M4 sınıfı) kullanıyoruz. Bakır sargılar (alüminyum değil) histerezis kaybını azaltmak için tamamen tavlanmıştır.

● Yağ Kalitesi: Arıza gerilimi >60kV olan inhibited trafo yağı (IEC 60296 standardı) ile dolduruyoruz. İsteğe bağlı: Biyolojik olarak parçalanabilir gereksinimler için doğal ester (bitkisel yağ).

● HV Anahtarı: Görünür kopma göstergelerine sahip 4 konumlu bir yük kesme anahtarı (Kapalı/Açık/Topraklanmış/Bağlı) içerir.

● Boya Sistemi: 5 aşamalı ön işlem + çinko açısından zengin epoksi astar + polyester son kat. Tuz spreyi 500+ saat boyunca test edilmiştir.

Rakiplere Karşı Üretim Avantajları:

Sıkça Sorulan Sorular

S1: Transformatör yağ izolasyonlu Kutu Tipi Kompakt Amerikan tipi Trafo Merkezi düşük yağ basıncıyla geldi. Sızıntı mı yapıyor?

C: Hayır. Oksidasyonu önlemek için üniteleri küçük bir nitrojen örtüsüyle gönderiyoruz. Basınç göstergesi sıfır okuyabilir. Seviye göstergesine kadar (çekirdeğin yaklaşık 5-10 cm yukarısına) taze yağ doldurduktan sonra 6 saat bekletin. Seviye 24 saat içinde tekrar düşerse conta muayenesi için bizimle iletişime geçin.

S4: Trafo yağ izolasyonlu Kutu Tipi Kompakt Amerikan tipi Trafo Merkezi için yedek parça sağlıyor musunuz?

C: Evet. Yüksek gerilim sigortalarını (bay-o-net tarzı), alçak gerilim devre kesicilerini, yağ seviye göstergelerini, basınç tahliye valflerini ve conta kitlerini 10 yılı aşkın bir süredir stokluyoruz. Herhangi bir yedek parçayı 48 saat içinde gönderilmek üzere web portalımız üzerinden sipariş edin.

S5: 2 yıllık çalışmadan sonra yağ kalitesini nasıl test edebilirim?

C: Bir yağ dielektrik mukavemet test cihazı (ASTM D877) kullanın. Alt tahliye vanasından bir numune alın. Dielektrik dayanımı >30kV olmalıdır. 20kV'nin altına düşerse yağı filtreleyin veya değiştirin. 1000kVA'nın üzerindeki üniteler için yıllık çözünmüş gaz analizi (DGA) yapılmasını öneriyoruz.

Soru 6: Trafo yağ izolasyonu Kutu Tipi Kompakt Amerikan tipi Trafo Merkezi akıllı şebeke sistemlerine uyumlu mudur?

C: Kesinlikle. İsteğe bağlı eklentiler şunları içerir: 4G/5G uzaktan izleme üniteleri (yağ sıcaklığı, basınç, yük akımı) ve RS485/Modbus RTU bağlantı noktaları. Doğrudan SCADA sisteminize entegre edebilirsiniz.

Satış Sonrası Hizmet

Garanti Süresi: İşletmeye alma tarihinden itibaren 12 ay veya sevkıyat tarihinden itibaren 14 ay (hangisi önce gelirse).

Kapsam: Çekirdek arızası, sargı kısa devreleri, kaynaklardaki yağ sızıntıları veşalt sistemimekanik arıza.
