Kuru Tip Trafo Yağ Sızıntısı Risklerini Nasıl Ortadan Kaldırır?

Singapur'daki bir hastanenin bodrum katında, ana elektrik şalterinin bitişiğinde bir trafo odası bulunmaktadır. Oda temiz, kuru ve kokusuzdur. Standart duman dedektörlerinin ötesinde hiçbir muhafaza seddesi, yağ-su ayırıcısı ve yangın söndürme sistemi yoktur. Bu, düzenleyici bir gözetim değildir; Kuru Tip Transformatörün kullanılmasıyla mümkün kılınan bilinçli bir tasarım seçimidir. Geleneksel yağla doldurulmuş bir transformatörde, aynı odada sızıntıları kontrol altına almak için setli bir zemin, petrol yangını riskini azaltmak için yangına dayanıklı bir muhafaza ve ısı ve dumanları yönetmek için bir havalandırma sistemi gerekir. Kuru Tip Transformatör yağın kendisini ortadan kaldırarak bu gereksinimlerin tamamını ortadan kaldırır. Bu sadece bir kolaylık değil; bu, elektrik güvenliğinin nasıl tasarlandığı konusunda temel bir değişimdir.

Nasıl bir soruKuru Tip TrafoYağ sızıntısı risklerini ortadan kaldırmak esasen yağın yerini neyin değiştireceği meselesidir. Yağla doldurulmuş bir transformatörde yağ iki kritik işlevi yerine getirir: sargıları yalıtır ve onları soğutur. Yağ sızarsa, her iki fonksiyon da tehlikeye girer, bu da aşırı ısınmaya, izolasyon arızasına ve potansiyel olarak yıkıcı arızaya yol açar. Kuru Tip Transformatör aynı yalıtım ve soğutma fonksiyonlarını katı malzemeler ve hava aracılığıyla gerçekleştirir. Sargılar, tipik olarak dökme epoksi reçine veya vakum basıncıyla emprenye edilmiş (VPI) malzemelerden oluşan katı bir yalıtım sistemi içinde kapsüllenir. Soğutma, doğal hava sirkülasyonu veya basınçlı hava soğutması yoluyla sağlanır. Sızıntı yapacak sıvı olmadığından, yağ sızıntısı riski yalnızca azalmakla kalmaz; tamamen ortadan kaldırılmıştır. Bu makale, Kuru Tip Transformatörü yağ sızıntısı risklerinin kabul edilemez olduğu uygulamalar için üstün bir seçim haline getiren mühendislik, malzeme ve tasarım özelliklerini inceleyecektir.

İçindekiler

• 1. Yağ Sızıntısının Anatomisi: Yağ Dolu Transformatörler Nerede Arızalanır?
• 2. Dökme Reçine Yalıtımı: Yağın Yerini Alan Katı Bariyer
• 3. VPI Teknolojisi: Sargı Yalıtım Olduğunda
• 4. Sıvı Olmadan Soğutma: Yağın İşini Hava Nasıl Yapar?
• 5. Kuru Tip Transformatörler için Güvenlik ve Çevre Durumu
• 6. Sıkça Sorulan Sorular (SSS)
• 7. Sonuç

1. Yağ Sızıntısının Anatomisi: Yağ Dolu Transformatörler Nerede Arızalanır?

Kuru Tip Transformatörün neden üstün olduğunu anlamak için geleneksel transformatörlerde yağ sızıntısına yol açan spesifik arıza noktalarını anlamak faydalıdır. Yağla doldurulmuş bir transformatör, çelik bir tank, bir çekirdek, sargılar, yalıtım, burçlar, contalar ve valflerden oluşan karmaşık bir düzenektir. Bu bileşenlerin her biri potansiyel bir sızıntı yolunu temsil eder. Transformatörün ömrü boyunca yağ, tankın ve bileşenlerin genleşip büzülmesine neden olan termal döngüye maruz kalır. Bu döngüsel hareket, contaların sıkışıp gevşemesine ve sonuçta sızdırmazlık güçlerini kaybetmesine neden olabilir. Yağın kendisi de bozunarak contalara ve depoya zarar veren asitler ve çamur oluşturabilir. Kaynak dikişlerinde yorulma çatlakları oluşabilir. Valfler ve burçlar gevşeyebilir. Tankın kendisi de özellikle nemli veya aşındırıcı ortamlarda korozyona uğrayabilir. Aşağıdaki tablo, yağla doldurulmuş bir transformatördeki en yaygın yağ sızıntısı noktalarını özetlemektedir.

Yağ sızıntısının sonuçları izolasyon ve soğutma sıvısının kaybıyla sınırlı değildir. Yağ sızıntısı zeminde kayma tehlikesi yaratır, çevreye ulaşması halinde toprağı ve yer altı suyunu kirletir, yağın bir tutuşma kaynağıyla teması halinde yangın riskini artırır. İç mekan kurulumlarında yağ buharının birikmesi personel sağlığı açısından tehlike oluşturabilir. Bir petrol sızıntısının temizlenmesi, kirlenmiş toprağın bertaraf edilmesi ve transformatörün onarılmasının maliyeti önemli olabilir. Bazı bölgelerde, petrol sızıntısına ilişkin düzenleyici cezalar ağır olabilir. Bu nedenle birçok tesis yöneticisi ve mühendis, bu riskleri tamamen ortadan kaldıran Kuru Tip Transformatöre yönelmektedir.

Şu tarihte:Lugao Güç Co, Ltd.Yirmi yılı aşkın bir süredir transformatör üretiyoruz ve petrol sızıntılarıyla ilgili maliyetleri ve riskleri ilk elden gördük. Fabrikamız hem yağlı hem de Kuru Tip Transformatörler üretmektedir ve müşterilerimizin kendi özel uygulamaları için doğru teknolojiyi seçmelerine yardımcı olmaya kararlıyız. İç mekan kurulumları, hassas ortamlar ve yangın güvenliğinin çok önemli olduğu yerler için Kuru Tip Transformatör genellikle üstün bir seçimdir.

2. Dökme Reçine Yalıtımı: Yağın Yerini Alan Katı Bariyer

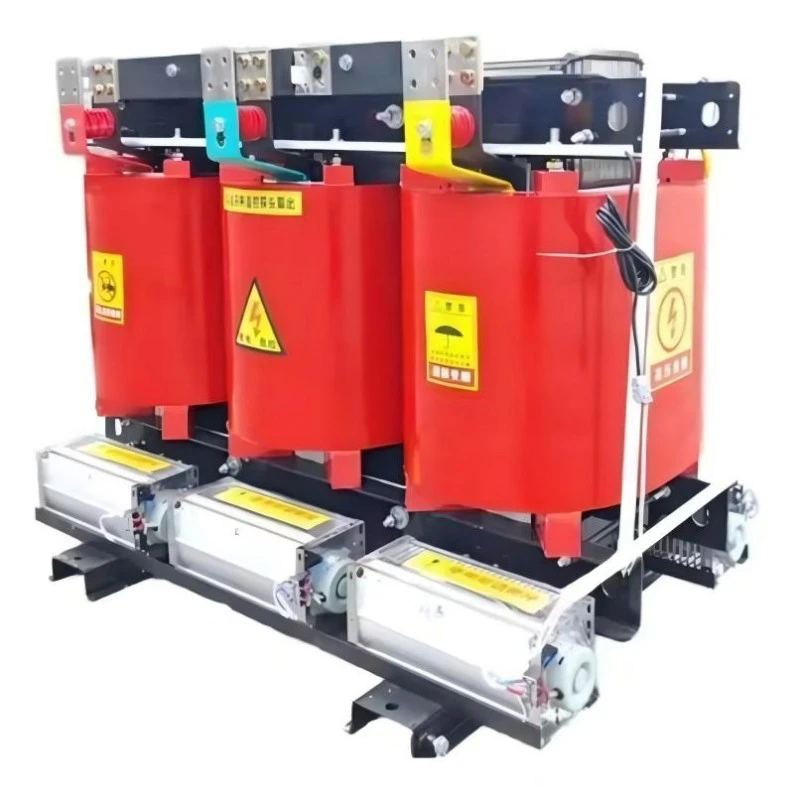

En yaygın Kuru Tip Transformatör tipi, dökme reçine yalıtımı kullanır. Bu tasarımda, yüksek gerilim ve alçak gerilim sargıları katı, dökme epoksi reçine içinde kapsüllenmiştir. Reçine, silika unu gibi bir dolgu maddesiyle karıştırılır ve sarımın etrafındaki bir kalıba dökülür. Reçine daha sonra sertleştirilir ve sarımı tamamen saran sert, sağlam bir kabuk oluşturulur. Bu kabuk, sarım için hem elektriksel yalıtım hem de mekanik koruma sağlar. Yalıtım sağlam olduğundan sızıntı yapacak sıvı yoktur. Dökme reçine yalıtım sistemi aynı zamanda neme, toza ve aşındırıcı kimyasallara karşı da oldukça dayanıklıdır, bu da onu zorlu ortamlara uygun hale getirir.

Dökme reçine yalıtım sistemi yalnızca yağın yerini almaz; birçok açıdan üstün bir yalıtım sistemidir. Epoksi reçinenin yüksek dielektrik dayanımı vardır, bu da yüksek gerilimlere bozulmadan dayanabileceği anlamına gelir. Ayrıca, bazı durumlarda ısının sarımdan yağa göre daha verimli bir şekilde iletilmesine olanak tanıyan yüksek bir termal iletkenliğe sahiptir. Reçine aynı zamanda kendi kendine sönebilir, yani yangına dayanamaz. Bu, yanıcı olan petrole göre kritik bir güvenlik avantajıdır. Aşağıdaki tablo, dökme reçine yalıtımının temel özelliklerini yağ yalıtımıyla karşılaştırmaktadır.

Fabrikamızda, epoksi reçinenin kalıbı tamamen doldurmasını ve sarımı herhangi bir boşluk veya hava cepleri olmadan sarmasını sağlamak için vakumlu döküm işlemi kullanıyoruz. Boşluklar kısmi deşarjlara neden olabilir ve bu da zamanla yalıtımın bozulmasına neden olabilir. Vakumlu döküm işlemimiz, reçinenin yoğun ve homojen olmasını sağlayarak en yüksek düzeyde yalıtım bütünlüğü sağlar. Reçinenin tam mekanik ve elektriksel özelliklerine ulaşmasını sağlamak için kontrollü bir kürleme işlemi de kullanıyoruz. Sonuç, yağdan ve yağ sızıntısı risklerinden tamamen arınmış bir Kuru Tip Transformatördür.

3. VPI Teknolojisi: Sargı Yalıtım Olduğunda

Dökme reçine, Kuru Tip Transformatörün en yaygın türü olmakla birlikte, daha büyük transformatörler için kullanılan başka bir teknoloji daha vardır: Vakumlu Basınç Emdirme (VPI). Bir VPI transformatöründe sargı, katı bir reçine bloğu içinde kapsüllenmez. Bunun yerine sargı, vakum ve basınç altında bir reçine verniği ile emprenye edilir. Vernik, yalıtım kağıdına ve iletkenler arasındaki boşluklara nüfuz ederek bunları reçineyle doldurur. Emdirme işleminden sonra sargı kürlenir ve reçine sertleşerek sargının tamamını sağlam, yapışkan bir yapıya bağlar. Bu yapı daha sonra neme ve kirlenmeye karşı ek koruma sağlamak için silikon kaplama gibi koruyucu bir katmanla kaplanır.

VPI işlemi son derece sağlam bir sarım oluşturur. Reçine iletkenleri birbirine bağlayarak yalıtımın aşınmasına neden olabilecek hareket ve titreşimi önler. Reçine ayrıca sarımı neme ve kirletici maddelere karşı da yalıtır. Dökme reçine gibi VPI transformatörleri de tamamen yağsızdır ve yağ sızıntısı riskini ortadan kaldırır. VPI transformatörleri genellikle dökme reçineli transformatörün katı bloğunun çok ağır veya çok pahalı olacağı daha büyük güç değerleri için kullanılır. Aşağıdaki tablo, dökme reçine ve VPI transformatörlerinin temel özelliklerini karşılaştırmaktadır.

Lugao'da hem dökme reçine hem de VPI Kuru Tip Transformatörler üretiyoruz. Fabrikamız son teknoloji ürünü vakumlu döküm ve VPI ekipmanlarıyla donatılmıştır ve mühendislerimiz her uygulama için doğru teknolojiyi seçme konusunda geniş deneyime sahiptir. Gereksinim ister iç mekan dağıtım panosu için kompakt, hafif bir transformatör, ister endüstriyel tesis için büyük, yüksek gerilim transformatörü olsun, yağ sızıntısı riskini ortadan kaldıran bir Kuru Tip Transformatör çözümü sağlayabiliriz.

4. Sıvı Olmadan Soğutma: Yağın İşini Hava Nasıl Yapar?

Transformatördeki yağın işlevlerinden biri sargıları soğutmaktır. Yağ, ısıyı sargılardan uzaklaştırır ve tank yüzeyine aktarır, burada çevredeki havaya dağılır. Kuru Tip Transformatörde soğutma fonksiyonu hava ile gerçekleştirilir. Sargılar, havanın dolaşmasını ve ısıyı uzaklaştırmasını sağlayan hava kanalları ve soğutma kanalları ile tasarlanmıştır. Küçük transformatörlerde gerekli soğutmayı sağlamak için doğal konveksiyon yeterlidir. Daha büyük transformatörlerde, fanlar havayı soğutma kanallarından geçirmek için kullanılır ve böylece soğutma kapasitesi artar. Aşağıdaki tablo yağlı ve kuru tip transformatörlerde kullanılan soğutma yöntemlerini karşılaştırmaktadır.

Fabrikamızda Kuru Tip Transformatörlerimizi optimize edilmiş hava soğutma sistemleriyle tasarlıyoruz. Sargılar, düzgün sarımlı iletkenler ve düzgün soğutma kanalları oluşturan yalıtım malzemeleriyle yapılmıştır. Daha büyük ünitelerde ise sargıların her türlü yük koşulunda etkili bir şekilde soğutulmasını sağlamak için yüksek verimli fanlar kullanıyoruz. Ayrıca sargı sıcaklığını izlemek ve fanları kontrol etmek için sıcaklık sensörleri ve kontrol sistemleri kullanıyoruz. Bu, transformatörün optimum sıcaklıkta çalışmasını sağlayarak verimliliğini ve servis ömrünü maksimuma çıkarır. Soğutma sisteminde yağın bulunmaması, sızıntı riskini ve yağın muhafaza edilmesi ve imha edilmesi ihtiyacını ortadan kaldırarak Kuru Tip Transformatörü daha çevre dostu ve daha az bakım gerektiren bir çözüm haline getirir.

5. Kuru Tip Transformatörler için Güvenlik ve Çevre Durumu

Yağ sızıntılarının ortadan kaldırılması Kuru Tip Transformatörün tek avantajı değildir. Petrolün bulunmaması aynı zamanda yangın riskini, petrolün kontrol altına alınması ihtiyacını ve petrol sızıntısıyla bağlantılı çevresel tehlikeleri de ortadan kaldırır. Bu güvenlik ve çevresel faydalar tesis yöneticileri, sigortacılar ve düzenleyiciler için giderek daha önemli hale geliyor. Birçok bölgede, hastane, okul, alışveriş merkezi gibi iç mekan kurulumlarında ve halkın bulunabileceği yerlerde Kuru Tip Transformatörlerin kullanılması zorunludur. Aşağıdaki tablo, Kuru Tip Transformatörlerin, yağlı transformatörlere kıyasla güvenlik ve çevresel faydalarını özetlemektedir.

Lugao olarak müşterilerimize emniyetli, güvenilir ve çevre dostu transformatör çözümleri sunmaya kendimizi adadık. Kuru Tip Transformatörlerimiz en sıkı güvenlik ve çevre standartlarını karşılayacak şekilde tasarlanmıştır. Dökme reçine ve VPI transformatörlerimizde yalnızca yüksek kaliteli, kendi kendine sönebilen malzemeler kullanıyoruz. Fabrikamız ISO 9001 ve ISO 14001 sertifikasına sahip olup ürünlerimiz IEC 60076 ve diğer uluslararası standartlara göre test edilmektedir. İster yeni bir tesis inşa ediyor olun ister mevcut bir tesisi yeniliyor olun, uygulamanız için doğru Kuru Tip Transformatörü seçmenize yardımcı olabiliriz.

6. Sıkça Sorulan Sorular (SSS)

Soru 1: Kuru tip transformatörler tamamen yağsız mıdır?

Cevap: Evet, kuru tip transformatörler tamamen yağsızdır. Dökme epoksi reçine veya reçine emdirilmiş kağıt gibi katı yalıtım malzemeleri ve soğutma için hava kullanırlar. Transformatörde sıvı dielektrik veya soğutucu yoktur. Bu, kuru tip transformatörün belirleyici özelliğidir ve yağ sızıntısı risklerini ortadan kaldırmasının nedenidir.

Soru 2: Kuru tip transformatörlerin ana uygulamaları nelerdir?

Cevap: Kuru tip transformatörler genellikle yangın güvenliği ve çevre korumanın kritik olduğu uygulamalarda kullanılır. Yaygın uygulamalar arasında hastaneler, okullar, alışveriş merkezleri ve ofis binalarındaki iç mekan kurulumları yer alır. Ayrıca petrol sızıntısı veya yangın riskinin kabul edilemez olduğu yer altı madenlerinde, tünellerde ve açık deniz platformlarında da kullanılırlar. Rüzgar ve güneş santralleri gibi yenilenebilir enerji uygulamalarında da tercih edilmektedir.

Soru 3: Kuru tip transformatörler, yağlı transformatörlerle verimlilik açısından nasıl karşılaştırılır?

Cevap: Kuru tip transformatörler genellikle aynı güçteki yağlı transformatörlerden biraz daha az verimlidir. Bunun nedeni havanın yağdan daha az etkili bir soğutma ortamı olmasıdır. Ancak fark küçüktür ve optimize edilmiş soğutma sistemlerine sahip modern kuru tip transformatörler, yağlı transformatörlere çok yakın verimliliklere ulaşabilir. Birçok uygulama için kuru tip transformatörlerin güvenlik ve çevre açısından faydaları, küçük verimlilik farkından daha ağır basmaktadır.

Soru 4: Kuru tip transformatörler hangi bakımları gerektirir?

Cevap: Kuru tip transformatörler yağlı transformatörlere göre daha az bakım gerektirir. Test edilecek, filtrelenecek veya değiştirilecek yağ yok. Ana bakım görevleri, uygun hava akışını sağlamak için hava kanallarını ve soğutma fanlarını temizlemek ve sargılarda toz birikmesi olup olmadığını periyodik olarak kontrol etmektir. Bazı ortamlarda sargıların vakumlu veya kuru bir bezle temizlenmesi gerekebilir. Bakım aralığı ortama bağlı olarak genellikle yılda bir veya iki yılda bir yapılır.

Soru 5: Kuru tip transformatörler yağlı transformatörlere göre daha mı pahalıdır?

Cevap: Kuru tip transformatörlerin ilk satın alma maliyeti genellikle aynı güçteki yağlı transformatörlere göre daha yüksektir. Ancak petrolün kontrol altına alınması, yangının söndürülmesi, bakım ve çevresel uyumluluk maliyetleri dikkate alındığında toplam sahip olma maliyeti daha düşük olabilir. İç mekan kurulumları için, inşaat maliyetlerindeki tasarruf (örtülü zeminlere veya yangına dayanıklı odalara gerek yoktur), daha yüksek satın alma fiyatını dengeleyebilir. Fabrikamız, özel uygulamanız için ayrıntılı bir maliyet karşılaştırması sağlayabilir.

7. Sonuç

Kuru Tip Transformatör, yağın kendisini ortadan kaldırarak yağ sızıntısı risklerini ortadan kaldırır. Dökme epoksi reçine veya VPI emprenye gibi katı yalıtım sistemlerinin kullanımı ve hava soğutması sayesinde kuru tip transformatör, geleneksel yağla doldurulmuş transformatörlerle mümkün olmayan bir düzeyde güvenlik ve çevre koruma sağlar. Avantajları açıktır: yağ sızıntısı yok, yangın riski yok, muhafaza gerekliliği yok ve minimum bakım. Güvenliğin, güvenilirliğin ve çevresel sorumluluğun en üst düzeyde olduğu uygulamalar için Kuru Tip Transformatör üstün bir seçimdir.

Lugao Güç Co, Ltd.'de on yıldan fazla bir süredir Kuru Tip Transformatörler tasarlıyor ve üretiyoruz. Fabrikamız, en yüksek kalite ve performans standartlarını karşılayan transformatörler üretmek için gelişmiş vakumlu döküm ve VPI teknolojisini kullanmaktadır. Küçük dağıtım ünitelerinden büyük güç transformatörlerine kadar eksiksiz bir kuru tip transformatör yelpazesi sunuyoruz. Teknik ekibimiz, uygulamanız için doğru transformatörü seçmenizde size yardımcı olmaya hazırdır. İster yağ sızıntısı riskleri, ister yangın güvenliği, isterse çevre uyumluluğu konusunda endişeleriniz olsun, ihtiyaçlarınızı karşılayan bir çözüm sağlayabiliriz.

Lugao Power Co., Ltd. ile iletişime geçin. BugünKuru Tip Transformatör ürünlerimiz hakkında daha fazlasını öğrenmek ve tesisinizdeki yağ sızıntısı riskini nasıl ortadan kaldırabileceklerini öğrenmek için.
