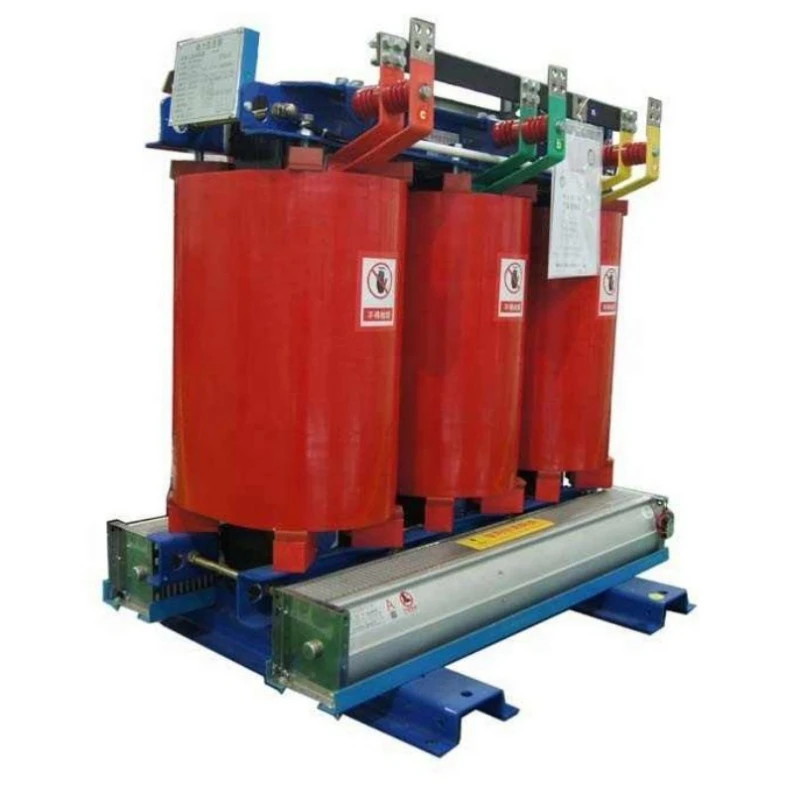

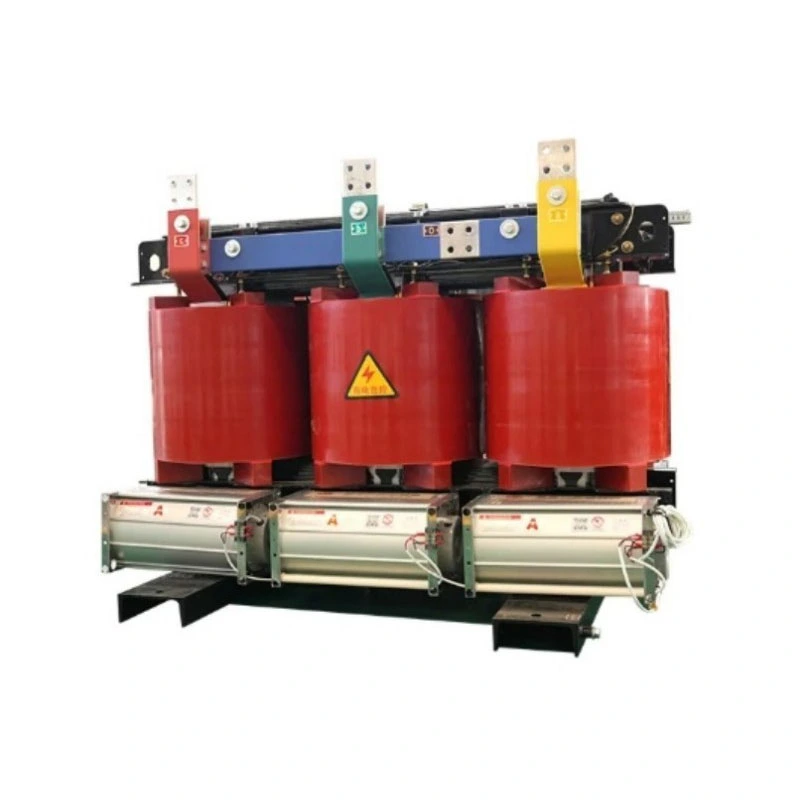

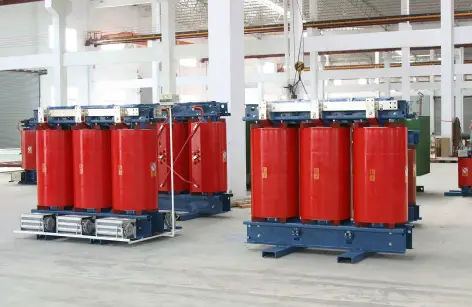

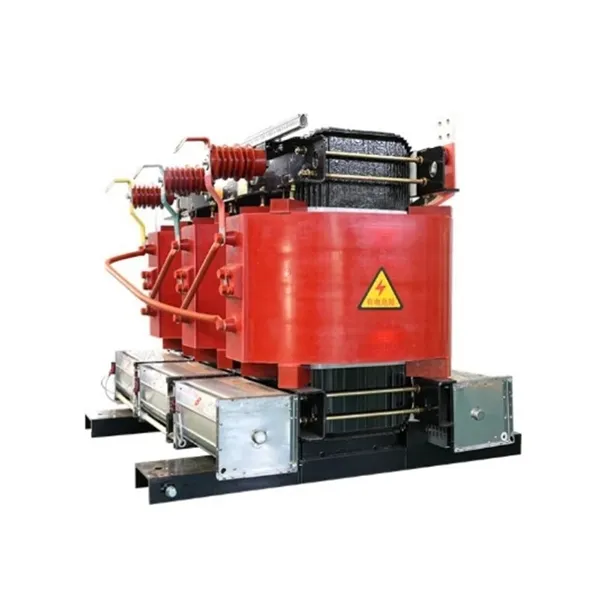

Hava Soğutmalı Dış Mekan İzolasyon Kuru Tip Trafo

Bu ürün dış mekan tipi, izolasyon tipidir.kuru tip transformatörhava soğutması (ANAN) kullanılıyor. Yalıtım veya ısı dağıtımı için herhangi bir sıvı ortama dayanmaz, bunun yerine sıcaklık artışını kontrol etmek için doğal konveksiyon veya basınçlı hava soğutmasını kullanır.

Ne işe yarar?

1. Elektrik İzolasyonu: Birincil ve ikincil sargılar arasında fiziksel bir elektrik bariyeri oluşturarak toprak döngülerini etkili bir şekilde keser, harmonikleri bastırır ve yüksek frekanslı parazitleri ve şebekeden gelen dalgalanmaları filtreleyerek hassas yüklere "temiz" güç sağlar.

2. Gerilim Dönüşümü: Çeşitli ekipmanların güç kaynağı ihtiyaçlarına uyum sağlayarak, gereksinimlere göre AC gerilimini yükseltir veya azaltır.

3. Güvenlik Koruması: İzolasyon tasarımı sayesinde personelin yüksek gerilim tarafıyla doğrudan temasını önleyerek elektrik çarpması riskini önemli ölçüde azaltır.

4. Dış Mekana Uyarlama: IP54 veya daha yüksek koruma dereceleri için tasarlanmış sağlam bir muhafaza, rüzgara, yağmura, toza, tuz serpintisine ve uzun süreli UV maruziyetine dayanmasını sağlar.

Kısacası zorlu dış ortamlarda güvenli, temiz, bakım gerektirmeyen bir güç izolasyonu ve dönüşüm çözümüne ihtiyaç duyduğunuzda, bu Hava Soğutmalı Dış Mekan İzolasyonlu Kuru Tip Transformatör temel çözümdür.

Ürün Avantajları

Geleneksel yağlı veya standart iç mekan kuru tip transformatörlerle karşılaştırıldığında bu ürün beş temel avantaj sunar:

1. Sıfır Kirlilik, Bakım Gerektirmez: Yağsız tasarım, sızıntılardan kaynaklanan toprak veya su kirliliği riskinin yanı sıra yıllık yağ testi ve değişimiyle ilgili bakım maliyetlerini ve arıza süresini tamamen ortadan kaldırır. Sıkı çevre düzenlemeleri altındaki dış mekan projeleri için bu, belirleyici bir avantajdır.

2. Üstün Dış Mekan Çevresel Toleransı: Paslanmaz çelik veya Aluzinc çelikten yapılmış tamamen sızdırmaz, kaynaklı bir dış mekan muhafazasıyla birlikte Vakum Basınçlı Emdirme (VPI) işlemini ve H Sınıfı (180°C) yalıtım sistemini kullanır. -25°C ile 50°C arası ortam sıcaklıklarında ve %95'e kadar bağıl nemde stabil çalışır. Tuz spreyine, mantarlara ve korozyona karşı dayanıklıdır.

3. Elektrik İzolasyonuyla Üstün Güvenlik: Birincil ve ikincil sargılar arasındaki güçlendirilmiş yalıtım, 3kV ila 5kV arasında bir dielektrik dayanım voltajına ulaşır (modele bağlı olarak). DC bileşenlerini, üçüncü harmonikleri ve çeşitli dalgalanma etkilerini şebekeden etkili bir şekilde izole ederek aşağı yöndeki hassas cihazları korur.

4. Doğal Hava Soğutma, Sessiz ve Güvenilir: Fanlar olmadan ısı dağıtımı için hava taşınımına dayanır (isteğe bağlı). Çalışma gürültüsü, yağa batırılmış transformatörlere göre önemli ölçüde daha düşüktür. Çekirdek bileşenlerde dönen mekanik parça olmadığından, Arızalar Arasındaki Ortalama Süre (MTBF) önemli ölçüde iyileştirilmiştir.

5. Acil Durumlarda Kullanılabilen Yüksek Aşırı Yük Kapasitesi: Sürekli çalışma için %120'ye kadar, kısa süreli çalışma için %150'ye kadar acil durum aşırı yük kapasitesi. Dış mekanda beklenmedik yük artışları sırasında (örneğin, birden fazla motorun aynı anda çalıştırılması), acil kapasite artışına gerek kalmaz ve bu da kullanıcıya değerli zaman kazandırır.

Ürün Özellikleri

Çekirdek: Yüksek geçirgenliğe sahip soğuk haddelenmiş tanecik odaklı silikon çelik, kademeli bindirme birleştirme işlemi, önemli ölçüde azaltılmış yüksüz kayıp ve heyecan verici akım.

Sargılar: Hem yüksek hem de alçak gerilim sargıları, sağlam, neme dayanıklı, yüksek sıcaklığa dayanıklı katı bir yalıtım yapısı oluşturan, solventsiz vernikle VPI vakumlu emprenye yoluyla işlenmiş, Nomex® veya benzeri aramid yalıtım kağıdıyla sarılmış tamamen bakır (isteğe bağlı alüminyum) iletkenler kullanır.

İzolasyon Yapısı: Birincil ve ikincil sargılar, aralarında isteğe bağlı bir elektrostatik koruma ile ayrı bobinlere veya bağımsız çekirdek bacaklarına sarılır, bağlantı kapasitansını en aza indirir ve mükemmel yüksek frekanslı girişim bastırma sağlar.

Koruyucu Muhafaza: Standart IP54 koruması (toz geçirmez, su sıçramasına dayanıklı), isteğe bağlı IP65. Yağmur geçirmez bir çatıya, paslanmaz çelik havalandırmalı panjurlara ve gözetleme önleyici kilitlere sahip, 2,0 mm kalınlığında paslanmaz çelik veya Galvalume çelikten yapılmış muhafaza.

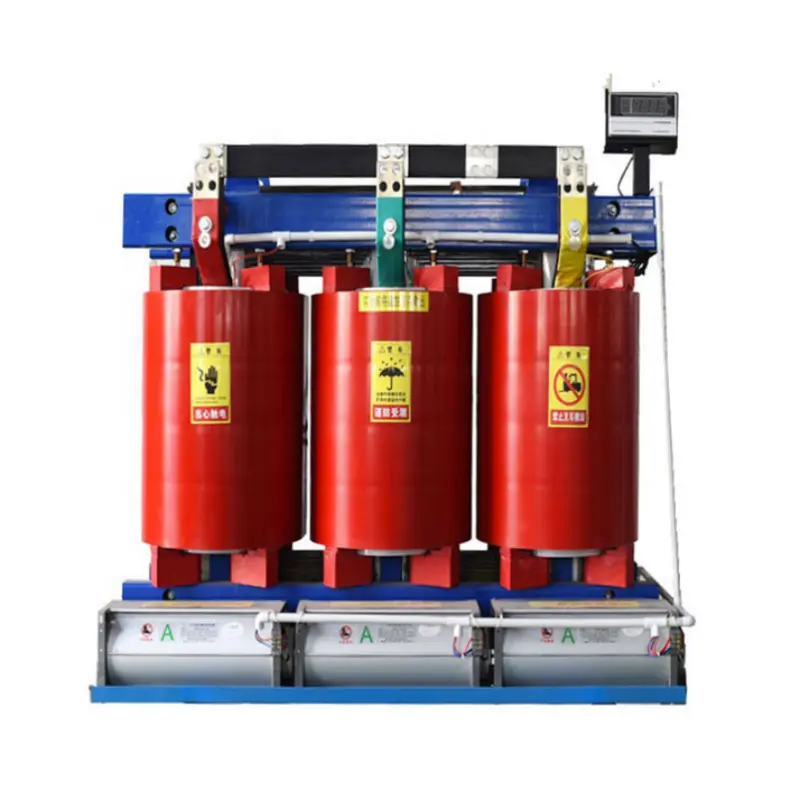

Sıcaklık Kontrol Sistemi: Aşırı sıcaklık alarmı, tetikleme koruması ve otomatik fan aktivasyonu (isteğe bağlı fanlar takılıysa) için akıllı sıcaklık kontrol cihazına bağlanabilen dahili PTC veya PT100 RTD sıcaklık sensörleri.

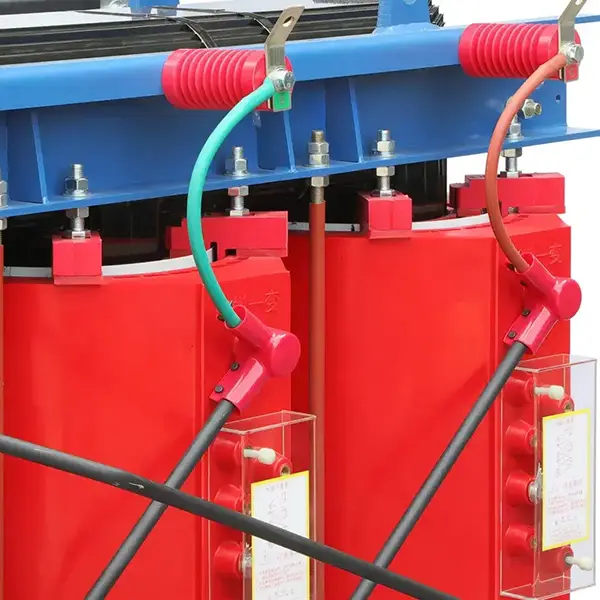

Terminaller: Silikon kauçuk contalı ve kablo rakoru girişli dış mekan yüksek gerilim bağlantı kutusu. Alçak gerilim tarafında kalay kaplı bakır baralar veya su geçirmez konektörler kullanılır.

Ürün Uygulaması

Bu Hava Soğutmalı Dış Mekan İzolasyon Kuru Tip Transformatör, aşağıdaki senaryolarda yaygın olarak kullanılır:

Yenilenebilir Enerji Üretimi: PV enerji santralinin ve rüzgar çiftliği kızak montajlı trafo merkezlerinin alçak gerilim tarafında izolasyon, şebeke bağlantısı veya yerel güç kaynağı öncesinde invertör çıkış voltajının izole edilmesi.

Dış Mekan Endüstriyel Ekipmanları: Petrol sondaj platformları, açık ocak maden kırıcıları, liman kıyı güç sistemleri, tünel açma makineleri (koruyucu makineler) için güç kaynağı izolasyonu, ızgara dalgalanmalarının ekipmana zarar vermesini önler.

Geçici ve Acil Durum Gücü: Açık hava etkinlikleri, spor müsabakaları ve afet yardım alanları için jeneratör çıkış izolasyonu; ses, video ve kontrol ekipmanları için temiz güç sağlar.

Şarj Altyapısı: Dış mekan DC hızlı şarj cihazları için giriş izolasyon transformatörü, şarj modüllerini korurken şebekeye harmonik geri beslemeyi önler.

Akıllı Şebeke ve Dağıtım: Dış halka ana üniteleri ve kompakt trafo merkezleri içindeki istasyon servisi veya izolasyon transformatörleri, otomasyon terminalleri (DTU/FTU) için emniyetli, güvenilir güç sağlar.

Üretim Detayları

VPI Vakum Basınçlı Emprenye Prosesi

Tüm sargılar, vakum altında solventsiz yalıtım verniği ile emprenye edilir, böylece iç hava çıkarılır ve verniğin dönüşler, katmanlar arasında ve zemine tamamen nüfuz etmesi sağlanır. Sertleştikten sonra, standart emprenye işlemlerini çok aşan termal iletkenliğe, mekanik dayanıklılığa ve nem direncine sahip yekpare "katı" bir yapı oluşturur.

Dış Mekana Özel Bağlantı Kutusu

Alçak gerilim çıkış kutusu, bakır baralar arasında yeterli elektrik boşluğuna (>20 mm) sahip, alev geciktirici yalıtımlı bir destek paneline sahiptir. Kablo girişleri, çeşitli zırhlı veya kauçuk kılıflı kablolarla uyumlu, kablo boyunca kutuya nem girişini önleyen çok contalı contalar ve kablo rakorları kullanır.

Ağır Hizmet Paslanmaz Çelik Muhafaza

Muhafaza, tüm dikişler sürekli olarak kapatılacak şekilde lazer kesim, CNC bükme ve robotik kaynak kullanılarak üretilmiştir. Kapılarda üç noktalı kilitleme kolları ve hava koşullarına dayanıklı sızdırmazlık contaları bulunur. Üst kapak açılı bir yağmur kalkanı olarak tasarlanmıştır ve dış mekanda rahat kaldırma için kaldırma delikli cıvataları içerir.

Paketleme, Teslimat ve Satış Sonrası

Paketleme Yöntemi

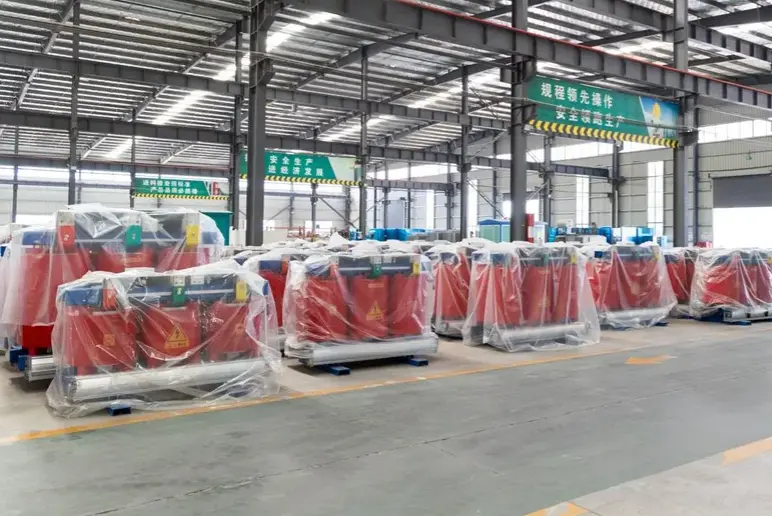

1. Transformatör gövdesi neme dayanıklı PE film ile sarılmış, kurutucu madde içine yerleştirilmiştir.

2. Ağır hizmet tipi ahşap kasalarda veya fümigasyon gerektirmeyen kontrplak kutularda (ihracat standartlarını karşılayan), yastıklama için yüksek yoğunluklu köpük veya hava dolu torbalarla çevrelenmiş olarak paketlenmiştir.

3. Kutunun dışına "Neme Dayanıklı", "Kırılgan" ve "Bu Taraf Yukarı" gibi etiketler yapıştırılmıştır.

Teslimat Yöntemi

1. Yurtiçi: Özel lojistik kamyonu (küçük kapasiteler Deppon/SF Express ağır malları aracılığıyla gönderilebilir).

2. İhracat: Gümrük belgeleri de dahil olmak üzere deniz, demiryolu veya hava taşımacılığına ilişkin düzenlemeler.

Satış Sonrası Hizmet

1. Garanti Süresi: Alındığı tarihten itibaren 12 ay.

2. Garanti süresi boyunca üretim kusurları için ücretsiz onarım veya değiştirme.

Sıkça Sorulan Sorular (Soru-Cevap)

S1: Bu Hava Soğutmalı Dış Mekan İzolasyonlu Kuru Tip Transformatör, normal bir yağa batırılmış transformatörle karşılaştırıldığında aşırı ısınmaya ve yanmaya daha yatkın değil mi?

C: Tam tersi. Havanın termal iletkenliği yağdan daha düşük olmasına rağmen ürünümüz H Sınıfı izolasyonu (180°C için derecelendirilmiştir) ve VPI vakumlu emprenye işlemini kullanır. Sargılardan gelen ısı verimli bir şekilde iletilir ve mahfaza boyunca dağıtılır. Aynı kapasite için tasarımımızın daha büyük bir sıcaklık artış marjı vardır, bu da geleneksel ünitelerde yağ sızıntısı ve ardından gelen düşük yağ seviyelerinin neden olduğu yanma arızalarına maruz kalma olasılığını azaltır. BizimHava Soğutmalı Dış Mekan İzolasyon Kuru Tip Trafo40°C dış ortam koşullarında tam yükte bile yalıtım sınırının çok altında sıcak nokta sıcaklıklarıyla çalışır.

S2: Dışarıdaki yağmurlu günlerde yağmur suyu soğutma panjurlarından girip içeride kısa devreye neden olmaz mı?

C: Hayır. Muhafaza koruma derecemiz IP54'tür. Panjurlarda labirent tarzı bir iç kanal ve metal ağ ekranı bulunur. Testler, dakikada 10 mm'lik yağış yoğunluğunda önden doğrudan püskürtme yapıldığında bile iç kısmın tamamen kuru kaldığını göstermektedir. Tüm kablo giriş bağlantı noktaları, nem girişi için her türlü yolu tamamen kapatan, patlamaya dayanıklı yalıtımlı rakorlar kullanır.
