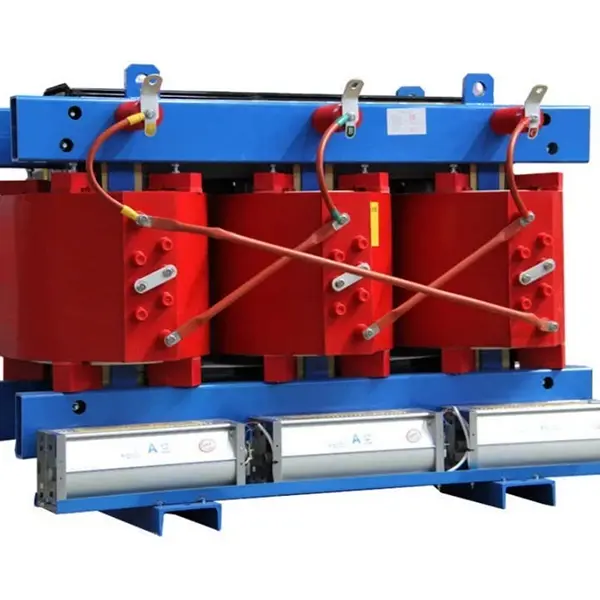

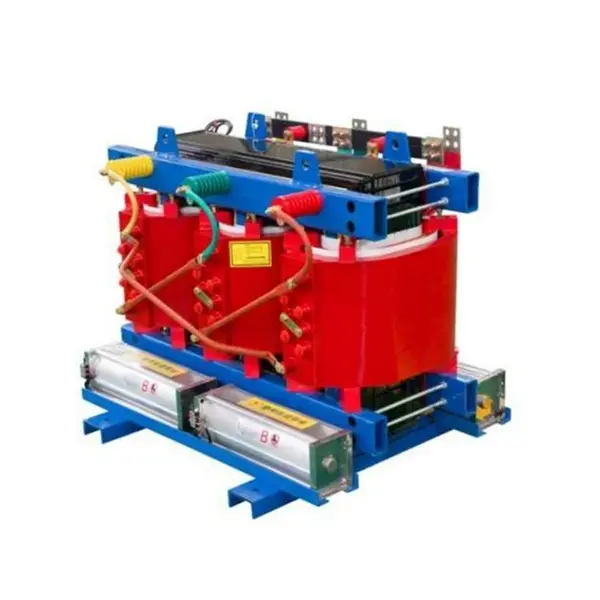

SCB13 800kva Epoksi Reçine Döküm Güç Trafosu

Bu Ekipman Nedir?

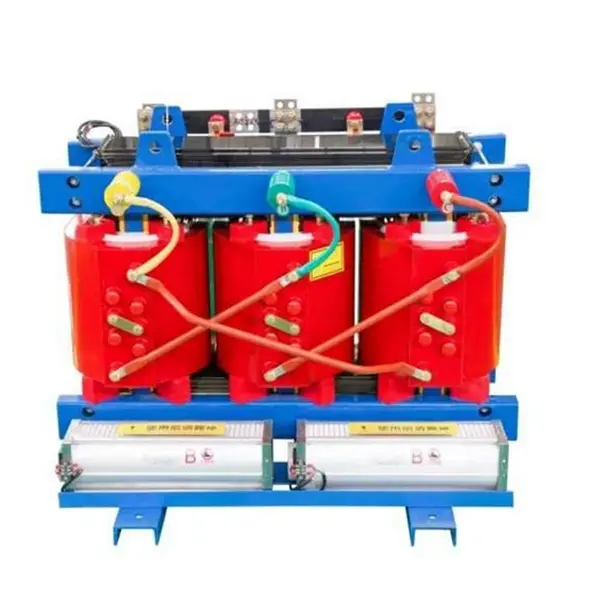

SCB13-800kVA Epoksi Reçine Döküm Güç Transformatörü, vakumlu epoksi reçine döküm işlemi kullanılarak üretilen üç fazlı bir güç transformatörüdür. Enerji tasarruflu kuru tip transformatör ailesine aittir.

Model Kodu Dağılımı:

● S – Üç Fazlı

● C – Dökme Reçine (Epoksi)

● B – Alçak Gerilim Folyo Sarma

● 13 – Enerji verimliliği düzeyini temsil eden performans serisi kodu

Ne işe yarar?

Bu ekipmanın temel işlevi, yüksek voltajı (10kV veya 35kV) düşük voltaja (400V/380V) düşürerek çeşitli elektrik yüklerine güvenli ve istikrarlı güç sağlamaktır. Geleneksel yağlı transformatörlerden farklı olarak soğutma için izolasyon yağı kullanılmaz. Bunun yerine, doğal hava soğutmasıyla birlikte epoksi katı yalıtım kullanılarak çalışır.

Ürün Açıklaması

SCB13-800kVA Epoksi Reçine Döküm Güç Transformatörü, yüksek verimli,üç fazlı kuru tip transformatörmodern güç dağıtımı için tasarlanmıştır. Epoksi reçine vakumlu döküm, düşük voltajlı folyo sarımları içerir ve GB 20052-2020 Seviye 2 enerji verimliliği standartlarını (Seviye 1'e yaklaşır) karşılar. Enerji tasarrufu, yangın güvenliği ve güvenilirlik gerektiren uygulamalar için idealdir.

10kV/0,4kV standart voltaj oranıyla (6kV, 20kV veya 35kV olarak özelleştirilebilir) 800kVA olarak derecelendirilmiştir. Yağsız epoksi katı yalıtımı sızıntı, yangın ve patlama risklerini ortadan kaldırarak yüksek binalar, metrolar, hastaneler, veri merkezleri ve kimya tesisleri için uygun hale getirir.

Temel elektriksel performans: yüksüz kayıp ≤1090W, yük kaybı (120°C) ≤6260W, kısa devre empedansı %6 (%4-%10 ayarlanabilir), kısmi deşarj ≤5pC ve gürültü ≤55dB 1 metrede.

Akıllı sıcaklık kontrol sistemi (PT100 sensörleri, otomatik fan başlatma/durdurma, aşırı ısınma alarmı ve alarm) ve BA sistem entegrasyonu için RS485 iletişimi ile donatılmıştır. VPI döküm işlemi neme dayanıklı, alev geciktirici kapsülleme sağlar. Core, kademeli bindirme bağlantılarına sahip yüksek geçirgenliğe sahip silikon çelik kullanır. Standart koruma IP20 (IP23 isteğe bağlı).

30 yıllık tasarım ömrü ve minimum bakımla SCB13-800kVA, yeni veya yükseltilmiş dağıtım sistemleri için güvenilir, ekonomik bir seçimdir.

Ürün Uygulaması

Tipik Uygulamalar:

Yüksek binalar, ticari kompleksler, hastaneler, veri merkezleri, metro istasyonları, havaalanları, kimya tesisleri, yenilenebilir enerji istasyonları ve yangın güvenliğinin kritik bir gereklilik olduğu her yer.

Ürün Özelliği

Yüksek Verimlilik ve Enerji Tasarrufu – Daha Düşük İşletme Maliyetleri

SCB11 serisine kıyasla yüksüz kayıplar %20-%37 oranında azaltıldı; Yük kayıpları %15-%30 azaldı

Tipik 800kVA yüksüz kayıp ≤ 1090W, yük kaybı (120°C'de) ≤ 6260W

GB 20052-2020 Seviye 2 enerji verimliliği standartlarını karşılar; bazı parametreler Seviye 1'e ulaşır

Ekonomik Fayda Hesaplaması:

Standart bir SCB11 transformatör ile karşılaştırıldığında, yılda 8.000 çalışma saatinin 0,11 ABD Doları/kWh olduğu dikkate alındığında, yıllık elektrik tasarrufu yaklaşık 2.000 ila 2.700 ABD Doları arasındadır. Aradaki fiyat farkı yaklaşık 3 yılda kapanıyor.

Güvenlik ve Güvenilirlik – Sıfır Riskle Yanmaz ve Patlamaya Dayanıklı

Temel Avantajlar:

Kendiliğinden söner: Epoksi reçinenin tutuşma noktası > 300°C; alev yayılmaz ve ısı kaynağı kaldırıldığında kendi kendine söner

Yağsız tasarım: Yağ sızıntısı, yangın ve patlama risklerini tamamen ortadan kaldırır; yağ depolama çukuruna gerek yok

Yüksek kısa devre dayanım kapasitesi: Vakumlu döküm ile oluşturulan yüksek mukavemetli cam elyaf takviyeli yapı, kısa devre dayanım kabiliyetini %30'dan fazla artırır

Son derece düşük kısmi deşarj: Kısmi deşarj 5pC'nin altında kontrol edilebilir, bu da yalıtımın eskimesini önemli ölçüde yavaşlatır

Gerçek Müşteri Endişelerini Ele Alma:

S: Yüksek katlı bir binanın bodrum katına trafo kurulumu yaparken yangın denetimi en çok neye odaklanır?

C: İtfaiye yetkilileri öncelikli olarak "yangının yayılma riski" ve "zehirli duman emisyonları"na odaklanıyor. SCB13'ümüz, doğası gereği alev geciktirici olan ve yandığında halojenli zehirli gazlar oluşturmayan (GB/T 1094.11-2022 ile uyumlu) epoksi reçine dökümü kullanır. Bu, yağla doldurulmuş transformatörlerin karşılayamayacağı büyük bir avantajdır. Birinci ve ikinci kademe şehirlerdeki birçok ticari kompleks ve hastane projesi, tam da bu özelliği nedeniyle sıkı yangın güvenliği incelemelerinden geçmiştir.

Soru: Kuru tip transformatörler neme duyarlıdır. Güney bölgelerde yağışlı mevsimde çalışabilirler mi?

C: Geleneksel kuru tip transformatörler aslında neme karşı hassastır, ancak SCB13'ümüz, epoksi reçinenin sarımları tamamen kaplayarak sızdırmaz bir yalıtım katmanı oluşturduğu bir vakumlu döküm işlemi kullanır. Çekirdek ve sıkıştırma donanımı özel korozyon önleyici işleme tabi tutularak %100 bağıl nem ortamlarında normal çalışmaya izin verir. Kapattıktan sonra yeniden başlatmadan önce herhangi bir kurutma işlemine gerek yoktur.

Akıllı İzleme – Bir Bakışta Sıcaklık

Standart Akıllı Sıcaklık Kontrol Sistemi:

Gerçek zamanlı sıcaklık izleme için her faz sargısında önceden yerleşik PT100 platin direnç sensörleri

Kontrolör üç fazlı sargı sıcaklıklarını döngüsel olarak görüntüler; okunması kolaydır

Altta bulunan soğutma fanlarını otomatik olarak başlatır/durdurur (>100°C'de başlar, <80°C'de durur)

Aşırı sıcaklık alarmı (ayarlanabilir ayar noktası) ve aşırı sıcaklık tetikleme koruması sağlar

Düşük Gürültülü Çalışma – Sessiz ve Kesintisiz

Ölçülen Veriler:

800kVA ve altı için, ekipmandan 1 metre uzakta ölçülen gürültü seviyesi ≤ 55dB

45° tam kademeli bindirme çekirdek bağlantı teknolojisi + titreşim sönümleme pedleri, gürültüyü 5-8dB'ye kadar daha da azaltabilir

Güçlü Aşırı Yük Kapasitesi – En Önemli Anlarda Güvenilir

Aşırı Yük Yeteneği Parametreleri:

Doğal soğutma (AN) – sürekli olarak %100 yükte çalışabilir

Cebri hava soğutma (AF) – kapasite %40-50 oranında artırılabilir

2 saat boyunca %150 nominal yüke dayanabilir

Uygulama Senaryoları:

Yazın en yüksek talep dönemleri, kritik olay güç koruması, bir transformatör arızalandığında geçici yük paylaşımı; bu "kritik anlarda" SCB13'ün aşırı yük kapasitesi, güç kaynağının sürekliliğini sağlar.

Bakım Gerektirmez – Zahmetsiz ve Endişesiz

Bakım Avantajları:

Yağsız – periyodik yağ filtrelemeye veya yağ kromatografi testine gerek yoktur

Pürüzsüz sarma yüzeyi – toz kolayca birikmez

Hareketli parça yok – son derece düşük arıza oranı

Günlük bakım yalnızca sıcaklık ekranının kontrol edilmesini ve soğutma hava kanallarının temizlenmesini gerektirir

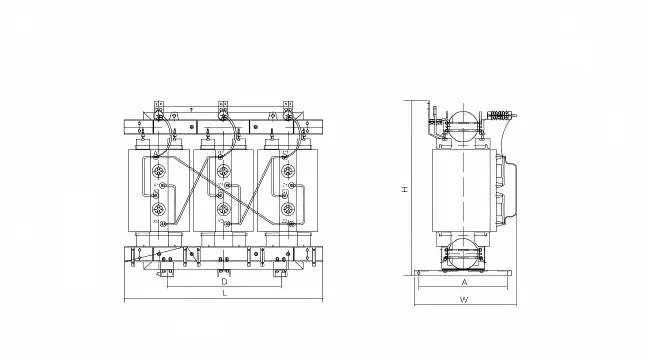

Ürün Parametresi (Şartname)

Satış Sonrası Hizmet Taahhüdü

Garanti Süresi: Sevkiyat tarihinden itibaren 12 ay (ücretli servis sözleşmesiyle 36 veya 60 aya kadar uzatılabilir)

Teknik Destek: Ömür boyu ücretsiz teknik danışmanlık; Seçim aşamasında yük hesaplaması ve çözüm optimizasyonu

Saha Servisi: Kurulum rehberliği, devreye alma yardımı, arıza yönetimi (garanti süresince ücretsiz, garanti sonrasında maliyete dayalı)

Yedek Parça Temini: Sıcaklık kontrol cihazları, fanlar, sensörler ve stokta tutulan diğer ortak parçalar; kargo ile ertesi gün teslimat
