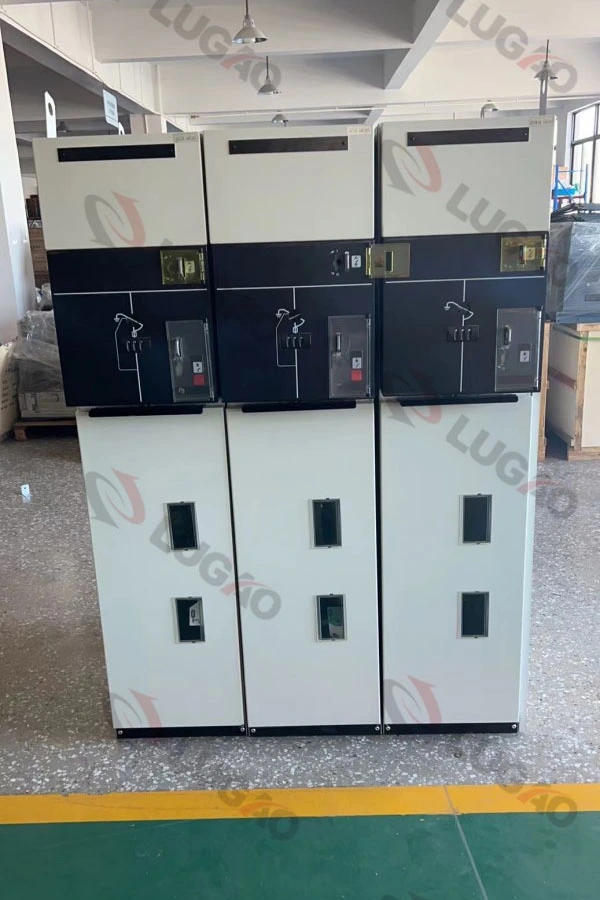

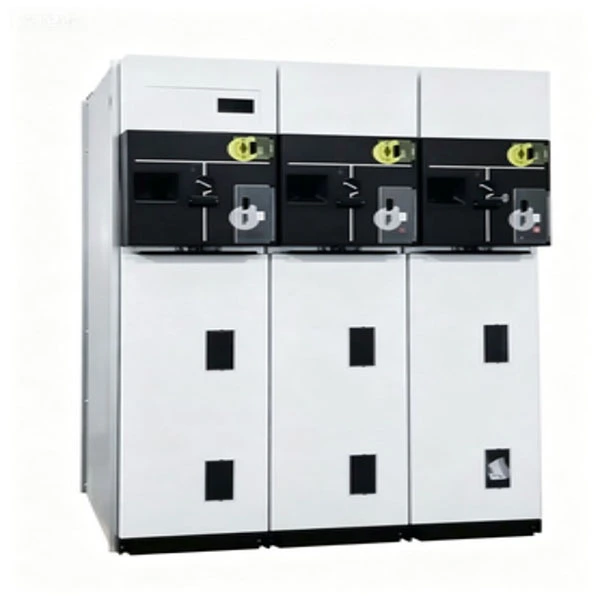

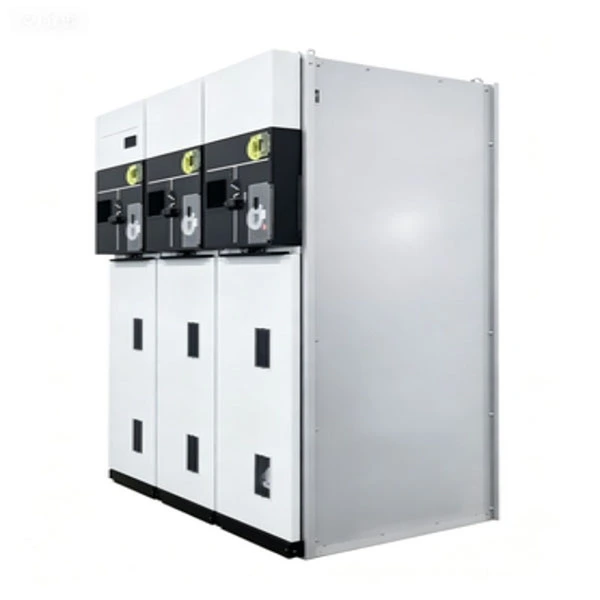

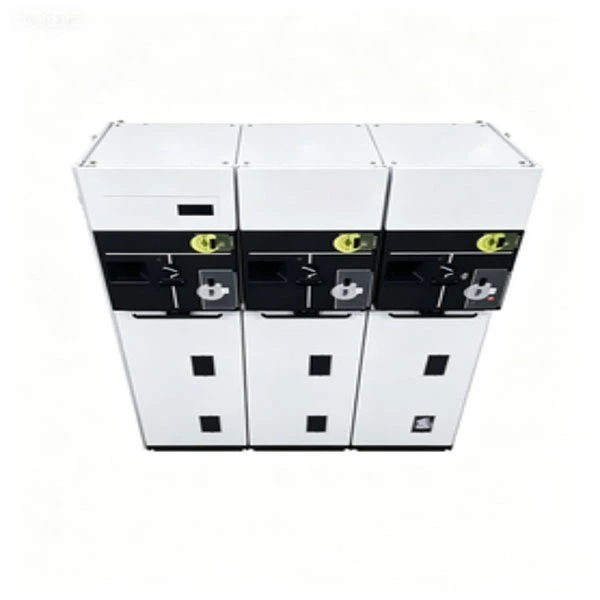

Kompakt Sızdırmaz Tam Yalıtımlı RMU

Kompakt Sızdırmaz Tam Yalıtımlı RMU (Halka Ana Ünitesi) fabrikada monte edilmiş, tipi test edilmiş metal mahfazalı bir şalt cihazıdır. Yük kesme anahtarlarını, vakumlu devre kesicileri, sigortaları ve topraklama anahtarlarını tamamen yalıtılmış ve tamamen yalıtılmış tek bir paslanmaz çelik tankta birleştirir.

Ne işe yarar?

İkincil dağıtım ağlarındaki (6kV–24kV) güç döngülerini bağlar ve izole eder

Yüksek güvenilirliğe sahip güç şebekeleri için arıza izolasyonu ve döngü anahtarlaması sağlar

Geleneksel hava yalıtımlı RMU'lardan farklı olarak, bu Kompakt Sızdırmaz Tam Yalıtımlı RMU, birincil yalıtım ortamı olarak SF6 veya çevre dostu yalıtım gazı kullanarak nem girişini, toz birikimini ve hayvan girişini ortadan kaldırır; bu da onu kıyı, çöl, yüksek rakım ve çok kirli alanlar için ideal kılar.

Ürün Açıklaması

Kompakt Sızdırmaz Tam Yalıtımlı RMU'muz, kentsel enerji dağıtımı, endüstriyel parklar, rüzgar/güneş enerjisi santralleri ve havaalanları ve veri merkezleri gibi altyapı projeleri için geliştirilmiş yeni nesil halka ana ünitedir. Ana baralar için 630A ve sigorta korumalı devreler için 125A nominal akım ile 12kV ile 24kV arasında nominal voltaj aralığı vardır.

Temel teknik özellikler:

1. Tamamen kapalı paslanmaz çelik tank (IP67 koruma derecesi)

2. SF6 gaz yalıtımı (veya alternatif çevre dostu gaz)

3. İç ark sınıflandırması IAC AFLR 20kA/1s

4. Mekanik ömür: yük kesici anahtarlar için 5.000'e kadar operasyon

5. Gerilim azaltıcılı entegre kablo bağlantı bölmeleri

6. İsteğe bağlı uzaktan kumanda ve SCADA entegrasyonu

7. Kompakt Yalıtımlı Tam Yalıtımlı RMU, dahili temizlik veya yoğuşma önleyici ısıtma gerektirmediğinden, açık tip şalt donanımına kıyasla bakım maliyetlerini büyük ölçüde azaltır.

Ürün Parametresi (Şartname)

Ürün Özelliği ve Uygulaması

Temel Özellikler

1. Tamamen yalıtılmış, tamamen yalıtılmış --- Nem, tuz sisi, toz veya küçük hayvanlardan etkilenmez.

2. Kompakt yapı --- Genişlik tipik olarak birim başına 350–450 mm olup zemin alanından %50'ye kadar tasarruf sağlar.

3. Ark korumalı tasarım --- IAC AFLR 20kA/1s ile uyumlu olup operatör güvenliğini sağlar.

4. 20 yıldan fazla bakım gerektirmez --- Normal koşullar altında temizlemeye, kurutmaya veya gaz doldurmaya gerek yoktur.

5. Görünür mola --- Yük kesme anahtarı konumu için isteğe bağlı gözlem penceresi.

6. Yüksek mekanik güvenilirlik --- Sızdırmaz yataklara sahip paslanmaz çelik mekanizma.

7. Akıllı kullanıma hazır --- Otomasyon için PT, CT ve motorlu çalıştırma mekanizmalarıyla donatılabilir.

Uygulama Senaryoları

● Kentsel enerji dağıtım ağları --- Konut kompleksleri, ticari binalar, hastaneler, veri merkezleri.

● Yenilenebilir enerji projeleri --- Rüzgar türbini yükseltme istasyonları, güneş enerjisi çiftliği toplama hatları.

● Altyapı inşaatı --- Havaalanları, metrolar, tüneller, limanlar.

● Geçici ve acil durum güç kaynağı --- Mobil trafo merkezleri, inşaat sahaları.

● Sanayi bölgeleri --- Yüksek güvenilirlik ve az bakım gerektiren fabrikalar.

Soru-Cevap

S1: Kompakt Sızdırmaz Tam Yalıtımlı RMU, yüksek nemli kıyı ortamlarında nasıl performans gösterir?

C: Mükemmel. Tamamen Yalıtımlı RMU, IP67 korumalı, tamamen yalıtılmış bir paslanmaz çelik tank kullandığından, yalıtım bölmesine nem giremez. Yoğuşma önleyici ısıtıcılara gerek yoktur. Bu, genellikle yüksek nemli bölgelerde dahili flashover'lardan muzdarip olan açık tip şalt sistemine göre büyük bir avantajdır.

S2: Gaz kaçağı oranı nedir? Kullanım ömrü boyunca yeniden doldurmam gerekir mi?

C: Üretim sürecimiz, sızıntı oranının yılda %0,1'den az olmasını sağlamak için helyum sızıntı testini içerir. Normal çalışma koşullarında 30 yıl boyunca gazın yeniden doldurulmasına gerek yoktur. Erken uyarı için isteğe bağlı bir özellik olarak düşük basınç alarmı dahildir.

S3: Kompakt Yalıtımlı Tam Yalıtımlı RMU yangına dayanıklı mıdır?

C: Evet. Tank 2 mm kalınlığında paslanmaz çelikten yapılmıştır ve iç ark testi, nadir görülen bir iç arıza durumunda, ön veya yanlara sıcak gazlar atılmadan arkın kontrol altına alınmasını sağlar. Yangına duyarlı uygulamalar için (örn. hastaneler, veri merkezleri) isteğe bağlı olarak pasif yangından koruma kaplaması da sunuyoruz.

S4: Bu RMU'yu mevcut SCADA sistemime entegre edebilir miyim?

C: Kesinlikle. Kompakt RMU, motorlu çalıştırma mekanizmalarını, yardımcı kontakları ve iletişim modüllerini (RS485, Modbus, IEC 61850 isteğe bağlı) destekler. Gerçek zamanlı konum, arıza ve basınç durumu uzaktan izlenebilir.

S5: Aranızdaki fark nedir?RMUve geleneksel hava yalıtımlı dolaplar?

C: Geleneksel hava yalıtımlı dolaplar düzenli temizlik, geniş açıklık mesafeleri ve yoğuşma önleyici ısıtma gerektirir. Kompakt Sızdırmaz Tam Yalıtımlı RMU'muz tüm bu gereksinimleri ortadan kaldırır: daha küçük ayak izi, daha yüksek güvenilirlik ve 10-20 yıl boyunca daha düşük toplam sahip olma maliyeti.

S6: 12 aylık bir garanti sunuyor musunuz?

C: Evet, nakliye tarihinden itibaren 12 aylık standart bir garanti sunuyoruz; ücretli hizmet sözleşmesi kapsamında 24 veya 36 aya kadar uzatma seçeneği de mevcut. Garanti süresi içerisinde imalat hataları varsa ücretsiz olarak onarılır veya değiştirilir.

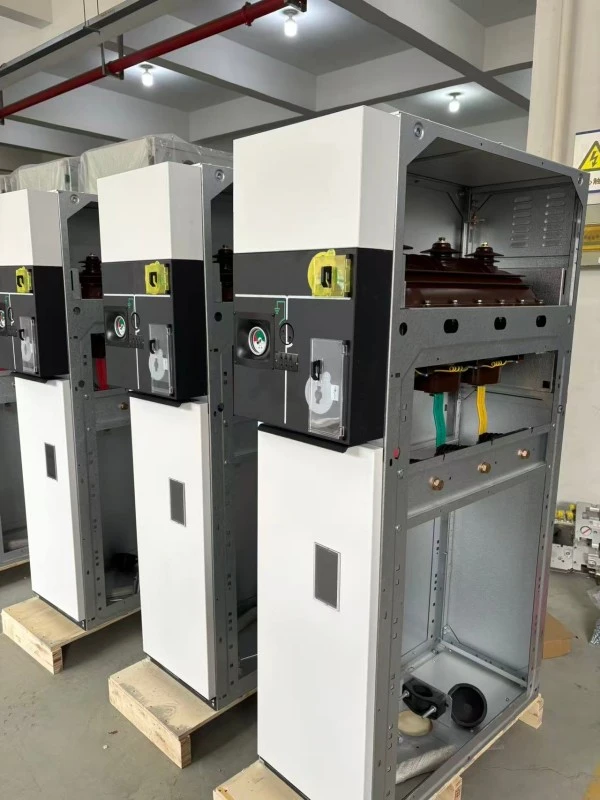

Üretim Detayları

Tank ve Kapatma İşlemi

Kompakt Sızdırmaz Tam Yalıtımlı RMU'nun tankı 2 mm kalınlığında AISI 304 paslanmaz çelikten üretilmiş, lazer kaynaklı ve helyum sızıntısı testinden geçirilmiştir. Sızdırmazlık, yaşlanma veya çatlama olmadan 30 yılı aşkın bir süre boyunca esnekliğini koruyan, hidrojene nitril kauçuktan (HNBR) yapılmış çift O-halkaları kullanır. Kısmi deşarjı ortadan kaldırmak için tüm burçlar gömülü korumalara sahip epoksi dökümdür.

Yalıtım ve Ark Kesintisi

Yük kesme anahtarı SF6 gazında 0,04–0,05 MPa bağıl basınçta çalışır. Puffer tipi ark söndürme tasarımı, 630A'e kadar yük akımının kesilmesini ve kablo şarj akımlarının yapılmasını/kesilmesini sağlar. Trafo koruması için, bir "kombo" ünite oluşturmak üzere akım sınırlayıcı sigortalarla entegre edilmiş isteğe bağlı vakum devre kesici modülleri mevcuttur.

Çalışma Mekanizması

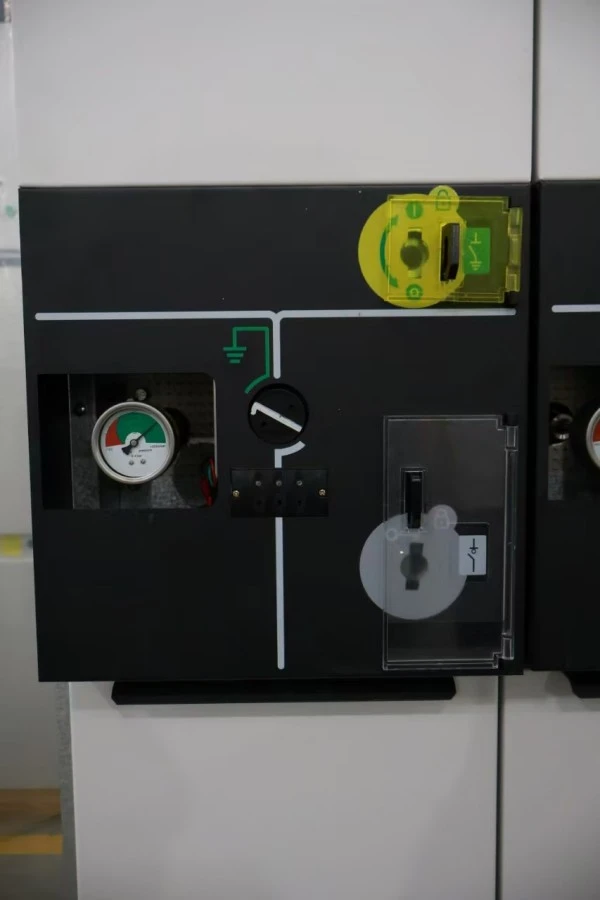

Üç konumlu anahtar (kapalı / açık / topraklanmış), açık konum göstergesine sahip, yay destekli bir mekanik mekanizma tarafından çalıştırılır. Tüm hareketli parçalar tankın içinde yalıtılmış olup oksidasyon ve toz birikimi ortadan kaldırılmıştır. Ön panelde aşağıdakileri önleyen mekanik kilitler bulunur:

1. Yük şalteri kapatıldığında toprak şalterinin kapatılması

2. Topraklama anahtarı açıkken kablo bölmesi kapağının açılması

Kablo Bağlantısı ve Topraklama

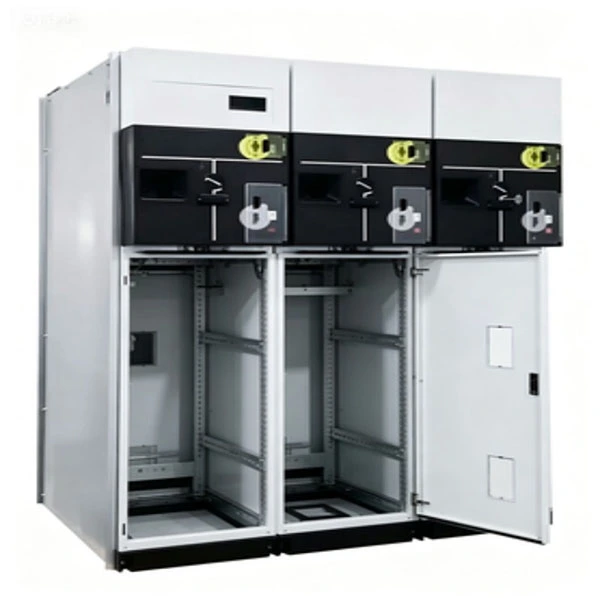

Kablo bölmeleri, stres konisi destekli tek veya paralel kablolar için tasarlanmıştır. Standart kablo kutuları, ısıyla büzüşen veya soğukla ​​büzüşen sonlandırmaları kabul eder. Güvenlik uyumluluğu için çift topraklama noktasına sahip entegre bir bakır topraklama çubuğu tüm ünitelerden geçer.

Kalite ve Test Güvencesi

Her Kompakt Sızdırmaz Tam Yalıtımlı RMU, sevkıyattan önce rutin testlere tabi tutulur:

● Ana devre direnci ölçümü

● Güç frekansı dayanım gerilimi testi (12kV için 42kV/1 dak; 24 kV için 65 kV/1 dak)

● Yıldırım darbe testi (12kV için 75kV tepe; 24kV için 125kV tepe)

● Gaz sızıntısı testi (helyum kütle spektrometresi)

● Mekanik çalışma testi (200 döngü)

● Kısmi deşarj ölçümü (<5pC)

● İç ark doğrulaması (üçüncü taraf laboratuvar tarafından gerçekleştirilen tip testi)

● Tüm ürünler IEC 62271-200, GB 3906, GB/T 11022 ve GB/T 3804 ile uyumludur.

Paketleme ve Teslimat

Ambalaj: Darbeye dayanıklı köpüklü ve nem bariyerli ahşap ihracat kasaları. Her ünite, kurutucu torbalarla birlikte vakumla kapatılmış plastikle ayrı ayrı sarılır.

Aksesuarlar: Çalıştırma kolu, topraklama kiti, yedek O-halkalar, kablo pabuçları ve montaj kılavuzu.

Teslimat: FOB Şangay veya Ningbo. Standart teslimat, sipariş onayından 25-35 gün sonra. Acil projeler için hava taşımacılığı mevcuttur.
