Hava Soğutma Epoksi Reçine Kuru Tip Trafo

Nedir?

Hava Soğutmalı Epoksi Reçine Kuru Tip Transformatör, tüm yüksek ve alçak gerilim sargılarının vakum basıncı altında tamamen dökme epoksi reçine içinde kapsüllendiği, tamamen yağsız bir güç dönüştürme cihazıdır. Yalıtım ve soğutma için madeni yağ veya sentetik sıvılara dayanan geleneksel transformatörlerin aksine, bu ünite soğutma ortamı olarak yalnızca havayı kullanır; doğal konveksiyon (AN) veya isteğe bağlı basınçlı hava (AF). Epoksi reçine üçlü bir görev üstlenir: birincil elektrik yalıtımı, neme ve kirletici maddelere karşı mekanik koruma ve kısa devre kuvvetlerine dayanıklı sert bir yapı.

Ne işe yarar?

Gerilim Dönüşümü: Endüstriyel, ticari ve konut yükleri için orta gerilimi (6kV, 10kV, 20kV, 35kV) kullanım gerilimlerine (208V, 400V, 480V, 690V) düşürür. Alternatif olarak yenilenebilir enerji şebekesi ara bağlantısı için voltajı artırın.

Yangına Dayanıklı Güç Dağıtımı: Yağlı transformatörlerin yangın kanunları tarafından yasaklandığı binalara, yer altı otoparklarına, hastanelere ve veri merkezlerine elektrik sağlar. Kendiliğinden sönen epoksi (UL 94 V-0 sınıfı) alevleri yaymaz.

Hassas Yükler için Temiz Güç: Birincil ve ikincil devreler arasında izolasyon sağlar, harmonikleri filtreler, dalgalanmaları bastırır ve tıbbi görüntüleme ekipmanlarını, CNC makinelerini ve laboratuvar cihazlarını bozan topraklama döngülerini ortadan kaldırır.

Dış Mekanda ve Zorlu Ortamda Çalıştırma: İsteğe bağlı IP54 veya IP65 muhafazalarla transformatör, performans kaybı olmaksızın yağmura, kara, toz fırtınalarına, tuz serpintisine ve -30°C ile +55°C arasındaki aşırı sıcaklıklara dayanır.

Esasen, Hava Soğutmalı Epoksi Reçine Kuru Tip Transformatör, güvenlik, çevre uyumluluğu ve uzun vadeli güvenilirliğin tartışmasız olduğu durumlarda tercih edilen seçimdir.

Ürün Parametresi (Şartname)

Ürün Özelliği ve Uygulaması (Soru-Cevap Formatı)

S1: Epoksi reçine yalıtımını açık sarımlı tasarımlardan üstün kılan şey nedir?

C: Üç önemli avantaj. Birincisi, nem bağışıklığı — epoksi higroskopik değildir. Hava Soğutmalı Epoksi Reçine Kuru Tip Transformatör, %100 nemde haftalarca kapalı kaldıktan sonra anında yeniden başlar, açık sarımlı üniteler ise ön ısıtma gerektirir. İkincisi, kirlenmeye karşı koruma — iletken toz, katı epoksi yüzeylere nüfuz edemez, bu da izleme ve parlama risklerini ortadan kaldırır. Üçüncüsü, mekanik dayanıklılık; kapsüllenmiş sargılar, deformasyon olmadan nominal akımın 25 katına kadar kısa devre kuvvetlerine dayanabilir.

Uygulama: Veri Merkezleri — Sıfır toz birikmesi riski, 55dB'nin altında sessiz çalışma ve kendi kendine sönen epoksi, BT ekipman odaları için NFPA 75 gerekliliklerini karşılar.

S2: Açık havada yağ olmadan nasıl performans gösteriyor?

C: IP54/IP65 muhafazalarla (paslanmaz çelik, eğimli yağmur tavanı, labirent vantilatörler), transformatör yağmura, toza ve tuz serpintisine karşı dayanıklıdır. Epoksi sargılar korozyona yağ dolu radyatörlerden daha iyi direnç gösterir. Kıyı bölgeleri için 316 paslanmaz çelik muhafazalar mevcuttur.

Uygulama: Güneş Enerjisi Çiftlikleri ve Rüzgar Parkları — Uzak, personeli olmayan yerler sıfır yağ örneklemesinden, sıfır sızıntı denetiminden ve yangın söndürme sisteminin olmamasından yararlanır. Üniteler -30°C ile +55°C arasındaki aşırı sıcaklıklarda yıllarca gözetimsiz olarak çalışır.

S3: Motor çalıştırma dalgalanmalarını ve aşırı yüklerini kaldırabilir mi?

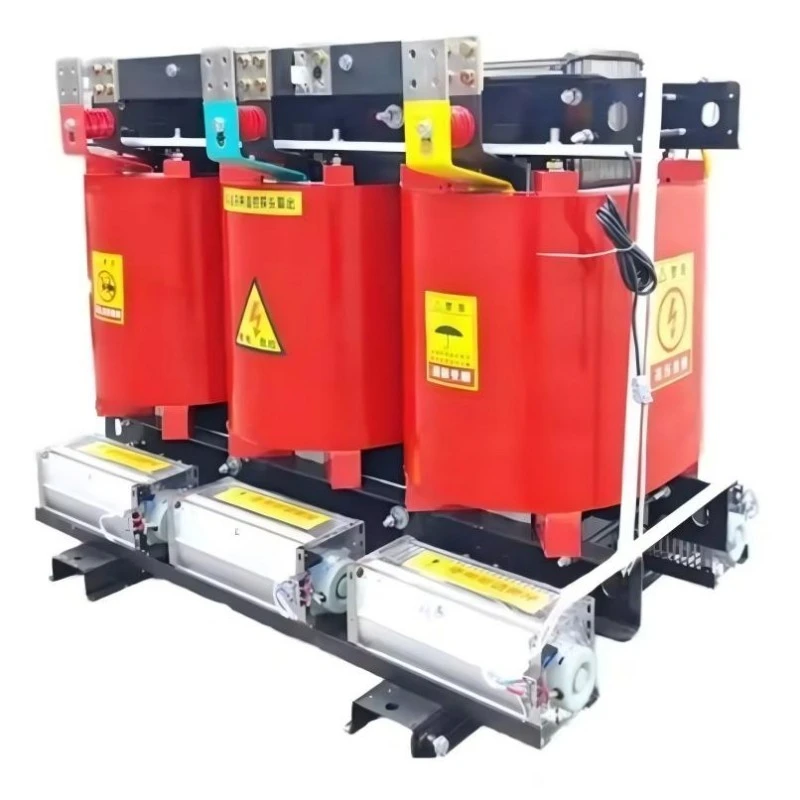

C: Evet. H Sınıfı (180°C) yalıtım, doğal soğutma (AN) altında %110 sürekli aşırı yüke ve 30 dakika boyunca %130 aşırı yüke izin verir. Basınçlı hava (AF) seçeneğiyle kapasite %20-25 artar; fanlar 80°C'de otomatik olarak başlar. %150'yi aşan ciddi döngüsel aşırı yükler için mühendislerimize danışın.

Uygulama: Endüstriyel Üretim — Otomotiv montaj hatları ve damgalama tesisleri ciddi yük dalgalanmalarına maruz kalır. Düşük empedans (%4-6) voltaj regülasyonunu ±%3 dahilinde tutarken, epoksi sargılar yağ dolu radyatör kaynaklarını çatlatabilecek titreşime dayanıklıdır.

S4: Gerçekten bakım gerektirmiyor mu?

C: Transformatör çekirdeği, yağ değişimi, dielektrik testi, filtreleme veya conta değişimi gerektirmez. Her 12-24 ayda bir yalnızca üç basit kontrol: panjurları/fanları basınçlı havayla temizleyin, terminalleri tork kontrol edin ve muhafazayı inceleyin. Toplam yıllık çaba: kalifiye bir elektrikçi tarafından iki saatten az.

Üretim Detayları — Lugao'yu Rakiplerine Karşı Üstün Kılan Nedir?

Sıkça Sorulan Sorular (Soru-Cevap)

S1: Hava Soğutmalı Epoksi Reçineli Kuru Tip Transformatörün gerçek verimliliği nedir ve zamanla düşer mi?

C: %75 yükte (tipik çalışma noktası) verimlilik, 1000kVA'lık bir ünite için %98,7'dir ve 2500kVA'lık bir ünite için %99,1'e yükselir. Verimlilik, çekirdek kaybı (sabit, silikon çelik kalitesine bağlıdır) ve bakır kaybı (yükün karesine göre değişir) ile belirlenir. Hava Soğutmalı Epoksi Reçineli Kuru Tip Transformatörün en önemli avantajı, epoksi kapsüllemenin kaybı artıracak nem girişini engellemesi nedeniyle verimliliğin zaman içinde düşmemesidir. Yağla doldurulmuş transformatörler, genellikle 10-15 yıl sonra, yağın bozulması ve kağıt yalıtım nem içeriğinin artması nedeniyle verimlilik düşüşü görürler. Epoksi ünitelerimiz 30 yıldan fazla hizmet ömrü boyunca fabrika verimliliğini korur. Her ünite için garantili kayıp değerleri sağlıyoruz ve saha testlerinde garanti süresi içerisinde daha yüksek kayıplar görülmesi durumunda aradaki farkı geri ödeyeceğiz.

S2: Uygulamam için doğru kapasiteyi nasıl seçerim?

C: Toplam bağlı yükünüzü kVA cinsinden hesaplayın, ardından çeşitlilik faktörlerini uygulayın. Sürekli yükler için (aydınlatma, HVAC, sunucular), isim plakasının %100'ünü kullanın. Aralıklı yükler için (motorlar, kaynakçılar, asansörler), görev döngüsüne bağlı olarak %50-70 kullanın. Daha sonra %20-25'lik gelecekteki genişleme marjını ekleyin. Örnek: 800kVA sürekli yük + 400kVA motor yükü (çeşitlilik faktörü 0,6 → 240kVA) + %20 genişleme = (800+240)×1,2 = 1248kVA → 1250kVA veya 1500kVA'yı seçin. Aşırı boyutlandırma, başlangıç ​​maliyetini ve yüksüz çalışma kaybını artırır; gereğinden küçük boyutlandırma aşırı ısınmaya ve erken arızaya neden olur. Mühendislerimiz ücretsiz boyutlandırma yardımı sağlar; yalnızca yük listenizi ve görev döngülerinizi göndermeniz yeterlidir. Motorun yoğun olduğu uygulamalarda, sıcaklık artış limitlerini aşmadan çalıştırma dalgalanmalarının üstesinden gelmek için basınçlı hava soğutmasını (AF) öneriyoruz.

S3: Transformatör tünel veya kasa gibi kapalı bir alana monte edilebilir mi?

C: Kesinlikle.Hava Soğutma Epoksi Reçine Kuru Tip Trafoyağ muhafaza kasası gerektirmediği için kapalı alanlar için idealdir (her tarafta 2-3 metre açıklık tasarrufu sağlar). Havalandırma için minimum açıklık her tarafta 300 mm ve yukarıda 600 mm'dir. Tünel kurulumları için muhafaza yüksekliğinin 200 mm azaltıldığı düşük profilli bir versiyon sunuyoruz (soğutma panjurları üst yerine yanlara yerleştirilmiştir). Ancak tünellerdeki ortam sıcaklığı diğer ekipmanlar nedeniyle yükselebilir; yeterli soğutmayı doğrulamak için termal analiz yapacağız. Doğal konveksiyon yetersizse, fanların doğrudan ana çerçeveye monte edildiği AF (zorlamalı hava) seçeneği, kaplama alanını artırmadan ek soğutma sağlar.

Neden Lugao Power'ı Seçmelisiniz?

Gelişmiş Üretim: Gelişmiş üretim ekipmanları ve test yöntemleriyle desteklenir.

Sertifikalı Kalite: ISO 9001 ve SGS sertifikalı; Anahtar ürünler CCC ve CE sertifikalarına sahiptir.

Fabrika Testi: Ürünler sevkiyattan önce kalite kontrolünden ve testlerden geçer.

Proje Deneyimi: Ekipmanlar elektrik şebekelerinde, endüstriyel tesislerde, madencilikte, demiryollarında, inşaatlarda ve toplumsal enerji projelerinde kullanılır.

Teknik Destek: Ürün seçimi ve özelleştirmeden teslimata kadar profesyonel destek.
