RMU OG YG Yalıtımlı Şalt Paneli VCB'li

Nedir?

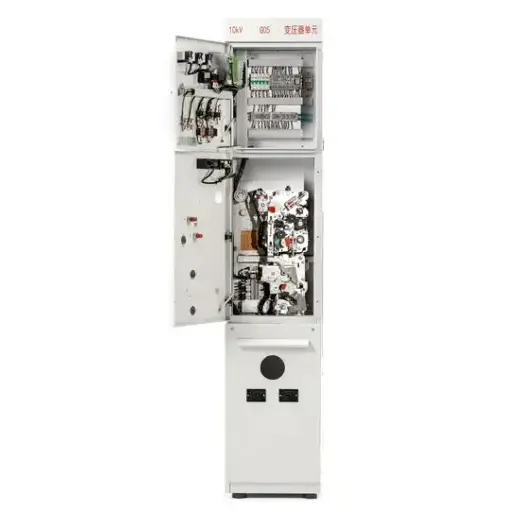

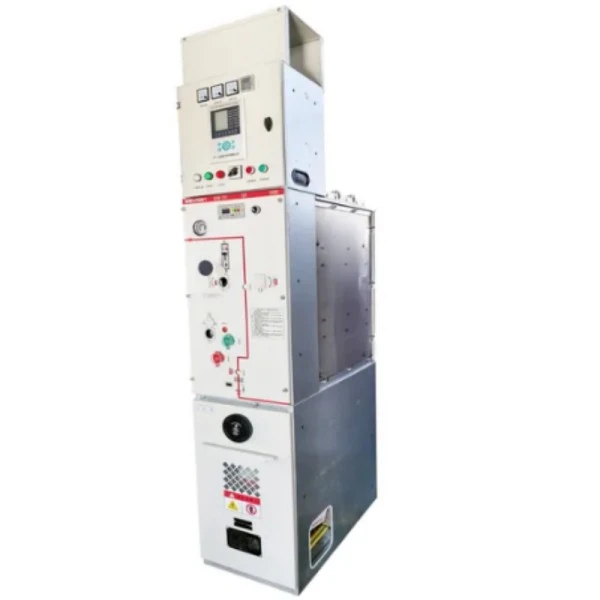

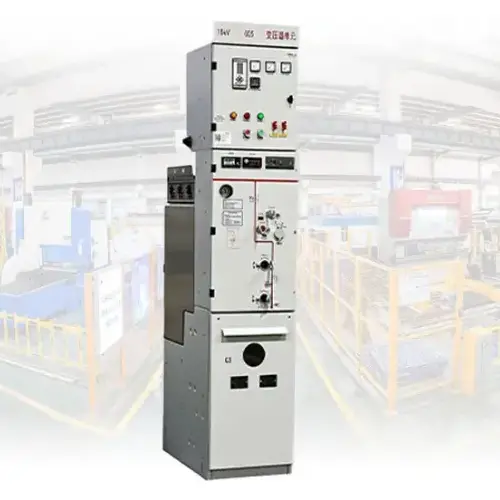

VCB'li RMU OG YG Yalıtımlı Şalt Paneli, fabrikada monte edilmiş, metal mahfazalı bir elektrik dağıtım cihazıdır.Halka Ana Ünitesi (RMU)Vakum Devre Kesici (VCB) teknolojisiyle işlevsellik. RMU, halka ağı yapılandırmasına olanak tanır; güç her iki yönden de akabilir, böylece besleme sürekliliği sağlanır. Yalıtılmış bir vakum kesici içine yerleştirilmiş VCB, arıza meydana geldiğinde arkları milisaniyeler içinde söndürür.

RMU (Halka Ana Ünitesi), döngülü elektrik ağları için tasarlanmış kompakt bir şalt düzeneği anlamına gelir. Tek bir arızanın tüm aşağı yöndeki yüklere giden gücü kesebildiği radyal dağıtım sistemlerinden farklı olarak RMU, bir halka konfigürasyonu oluşturmanıza olanak tanır: güç her iki yönden de akabilir. Bir bölümde bir arıza oluştuğunda, ağın geri kalanı alternatif beslemeden güç almaya devam ederken o bölümü izole etmeniz yeterlidir.

VCB (Vakumlu Devre Kesici) bu panelin koruma sisteminin kalbidir. Kapalı bir vakum kesicinin içindeki devre kesici, bir arıza meydana geldiğinde elektrik arklarını milisaniyeler içinde söndürebilir. Kesicinin içinde hava veya yağ olmadığından ark neredeyse anında söndürülür, böylece aşağı yöndeki ekipmanlara verilen hasar en aza indirilir ve kontak ömrü uzatılır.

MV HV Yalıtımlı Şalt Donanımı, bu ürünün Orta Gerilim ila Yüksek Gerilim aralığında (tipik olarak 12kV ila 40,5kV) çalıştığını ve canlı parçaları ortamdan izole etmek için gelişmiş yalıtım teknolojisini (SF6 gazı veya katı dielektrik) kullandığını belirtir.

Ne Yapabilir?

1. Güç Dağıtım Kontrolü – Devreleri manuel olarak veya SCADA aracılığıyla açıp kapatın

2. Arıza Koruması – 31,5kA'ya kadar kısa devre akımlarını kesin

3. Ağ Yalıtımı – Bakım için giden kabloları güvenli bir şekilde topraklayın

Bu panel, kamu hizmetlerinin, endüstriyel tesislerin ve ticari binaların sıfıra yakın kesinti süresine ulaşmasını sağlarken mutlak personel güvenliğini de sağlar. VCB'li her RMU OG YG Yalıtımlı Şalt Paneli, en zorlu ortamlarda performans gösterecek şekilde üretilmiştir.

Ürün Parametresi (Şartname)

Ürün Özelliği ve Uygulaması

Temel Özellikler

Entegre VCB Koruması --- Sigortalı standart RMU'lardan farklı olarak, VCB'li RMU MV HV Yalıtımlı Şalt Panelimiz tam oranlı arıza kesintisi sağlar. Vakum kesici kullanım ömrü boyunca herhangi bir bakım gerektirmez.

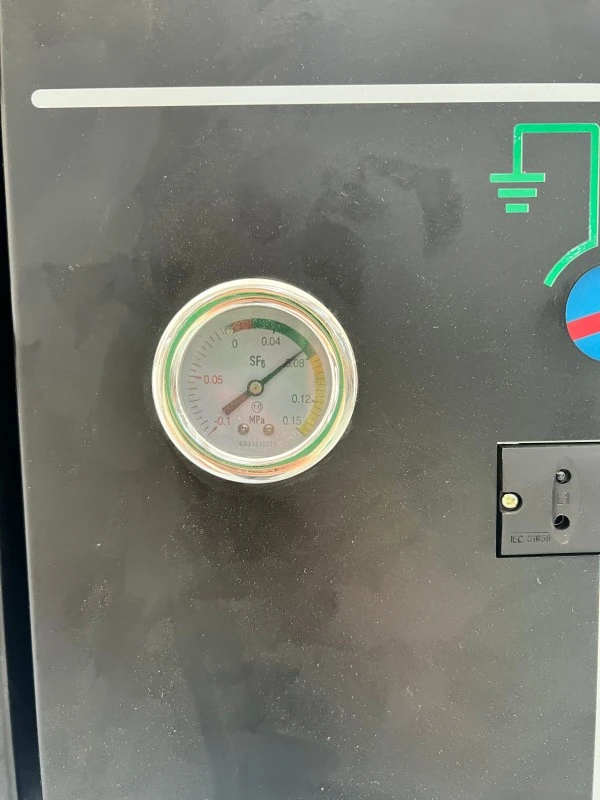

Kapalı SF6 Yalıtım Tankı --- Tüm canlı parçalar, yıllık <%0,1 sızıntıya sahip 3 mm'lik paslanmaz çelik bir tankta bulunur. Temizleme yok, izolasyon testi yok, toza veya tuz sisine maruz kalma yok.

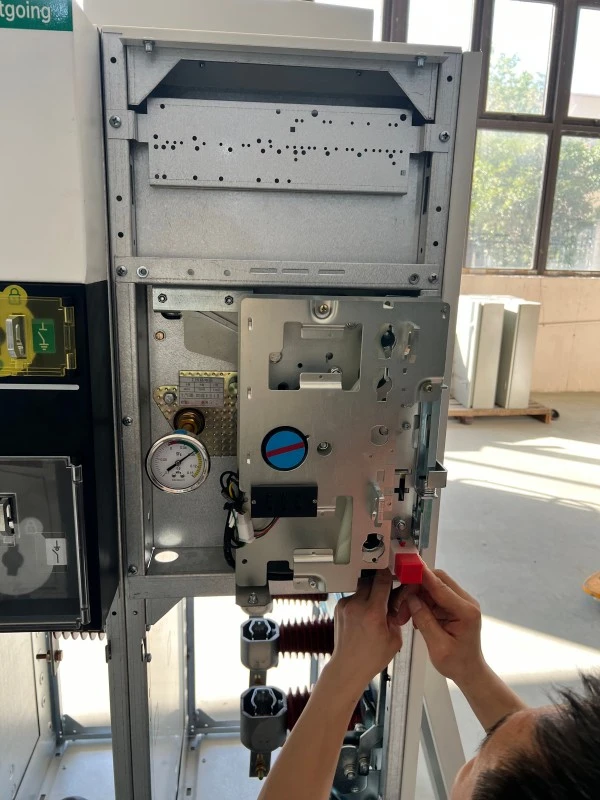

Üç Konumlu Anahtar-Ayırıcı, hatalı sıralamaları önlemek için mekanik kilitleme ile Bağlı, Bağlantısız ve Topraklanmış konumlar sunar.

İç Ark Dayanımı --- Sıcak gazları operatörden uzağa yönlendiren basınç tahliyesi ile 20kA/1s'de test edilmiştir.

Kompakt Kaplama Alanı --- Hava yalıtımlı şalt donanımına göre %30-50 daha az zemin alanı kaplar; alanı kısıtlı trafo merkezleri için idealdir.

Uzaktan İzleme --- Standart yardımcı kontaklar artı isteğe bağlı Modbus veya IEC 61850 iletişimi.

Uygulamalar

● Kentsel enerji dağıtımı (bodrum trafo merkezleri, ticari kompleksler)

● Rüzgar ve güneş enerjisi santralleri (titreşime ve aşırı sıcaklıklara dayanıklıdır)

● Endüstriyel tesisler (çelik, çimento, petrokimya)

● Veri merkezleri (Kademe III/IV çalışma süresi gereksinimleri)

● Demiryolu çekiş trafo merkezleri (25kV sistemler)

● Madencilik işlemleri (tozlu, nemli ortamlar)

Özellik Soru-Cevap

S: VCB'nin yük kesici anahtardan farkı nedir?

C: Yük kesme anahtarı yalnızca normal yük akımlarını keser. VCB'li bu RMU MV HV Yalıtımlı Şalt Panelindeki VCB, iyonlaşabilir ortamı olmayan bir vakum kesici kullanarak 31,5kA'ya kadar arıza akımlarını milisaniyeler içinde keser.

Üretim Detayları

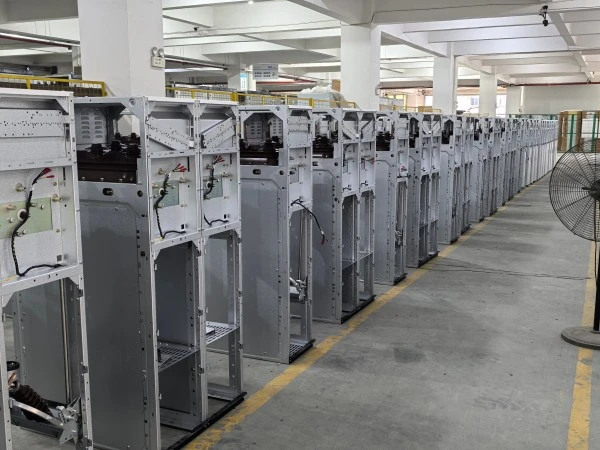

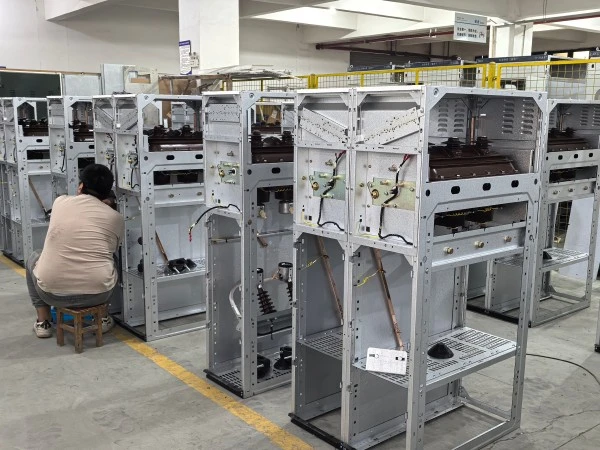

Üretim Süreci

● Tank İmalatı---Lazerle kesilmiş 316L paslanmaz çelik, robot kaynaklı, X-ışını ile kontrol edilmiş, 24 saat boyunca 0,4MPa'da basınç testine tabi tutulmuştur.

● Vakum Kesici Düzeneği --- Her kesici 70kV AC yüksek voltaj testine ve kontak direnci ölçümüne tabi tutulur.

● SF6 İşleme---Tank <10Pa'ya kadar boşaltıldı, ardından SF6 gazıyla dolduruldu (>%99,97 saflık, çiğlenme noktası <-50°C). Halojen algılayıcı tüm contaları kontrol eder.

● Test --- Mekanik dayanıklılık (1.000 döngü), dielektrik (70kV/1 dak), kısmi deşarj (<5pC) ve iç ark (20kA/1s) testleri.

Kalite Güvencesi ve Sertifikalar

Neden Lugao Power'ı Seçmelisiniz?

VCB'li RMU vs Sigortalı RMU

Genel olarak VCB RMU'lar, sık anahtarlama işlemleri, gelişmiş koruma ve uzaktan izleme gerektiren orta ve büyük kapasiteli güç dağıtım sistemleri için önerilir. Sigorta RMU'ları, trafo koruması ve nispeten sabit yüklere sahip daha küçük dağıtım ağları için uygun maliyetli bir çözümdür.

Paketleme, Nakliye ve Satış Sonrası

Ambalajlama

1. VCI film iç sargı + köpük dolgu + 9mm kontrplak sandık

2. Taşıma için SF6 basıncı 0,05MPa'ya düşürüldü

Satış Sonrası ve Garanti

1. Garanti Süresi: İşletmeye alma tarihinden itibaren 12 ay veya sevkıyattan itibaren 18 ay (hangisi önce gelirse).

2. Kapsam: Malzeme/işçilik kusurları, sızıntılar için SF6 dolumu >%0,5/yıl, VCB vakum kaybı.

3. İstisnalar: Yanlış kurulum, mücbir sebepler, yetkisiz değişiklik, sarf malzemeleri.

Hizmetler:

1. Ücretsiz uzaktan sorun giderme (24 saat yanıt)

2. 48 saat içinde yedek parça gönderimi (bölgesel depolar)

3. Uzatılmış garanti mevcuttur (2, 3 veya 5 yıl)

Sıkça Sorulan Sorular

S1: Tip testi raporları ve FAT sağlayabilir misiniz?

C: Evet. IEC tipi test raporları mevcuttur. Zhejiang fabrikamızda Fabrika Kabul Testleri memnuniyetle karşılanmaktadır. Maliyeti müşteriye ait olmak üzere üçüncü taraf denetimi (SGS, BV) mevcuttur.

S2: Garanti talepleri uluslararası alanda nasıl ele alınıyor?

C: Fotoğrafları/videoları şu adrese e-postayla gönderin:lugaoteam@lugaoelectric.com. 24 saat içinde uzaktan teşhis. Sigorta kapsamındaki arızalarda ücretsiz yedek parça göndereceğiz.

S3: Bu RMU OG YG Yalıtımlı Şalt Panelinin VCB'li beklenen hizmet ömrü nedir?

A: SF6 tankı ve baraları: 30 yıl. VCB kesici: 10.000 işlem veya 30 yıl. Mekanizma revizyonu: 15-20 yıl. Toplam hizmet ömrü: Uygun bakımla 25-30 yıl.

S4: Hangi ödeme koşullarını kabul ediyorsunuz?

C: İlk kez gelen müşteriler: %30 T/T avansı, %70 sevkıyattan önce. Yerleşik müşteriler: B/L kopyasına karşı %20 T/T + %80. Görüşte L/C kabul edildi.

S5: VCB'li RMU OG YG Yalıtımlı Şalt Paneli yüksek rakımda kullanılabilir mi?

A: Standart tasarım ≤2000m. 3500 m'ye kadar yüksek irtifa versiyonu (artan sızıntı, daha yüksek SF6 basıncı) mevcuttur. >3500m için özel mühendislik.
