S13 Tek Fazlı Yağlı Elektrik Transformatörü Neden Verimli Güç Dağıtımı İçin Daha Akıllı Bir Seçimdir?

Makale Özeti: The S13 Tek Fazlı Yağlı Elektrik Trafosukonut, kırsal, ticari ve yenilenebilir enerji uygulamaları için verimli, istikrarlı ve uzun ömürlü güç dağıtımı sağlamak üzere tasarlanmıştır.Lugao GücüModern tek fazlı dağıtım ağları için pratik bir transformatör çözümü sağlamak üzere düşük kayıplı çekirdek teknolojisini, yağa batırılmış soğutmayı, tamamen yalıtılmış oluklu tankı, sağlam bakır sargıları ve kapsamlı testleri birleştirir.

İçindekiler

• S13 Tek Fazlı Yağlı Elektrik Transformatörü Nedir?
• S13 Serisi Trafo Verimliliğini Neden Artırıyor?
• S13 Transformatörün Temel Özellikleri Nelerdir?
• Tipik S13 Transformatör Özellikleri Nelerdir?
• S13 Trafo Nasıl Üretilir?
• S13 Trafo Nerelerde Kullanılabilir?
• Doğru S13 Transformatörünü Nasıl Seçmelisiniz?
• Neden S13 Trafo Tedarikçisi Olarak Lugao Power'ı Seçmelisiniz?
• S13 Transformatörleri Hakkında Sıkça Sorulan Sorular
• Çözüm

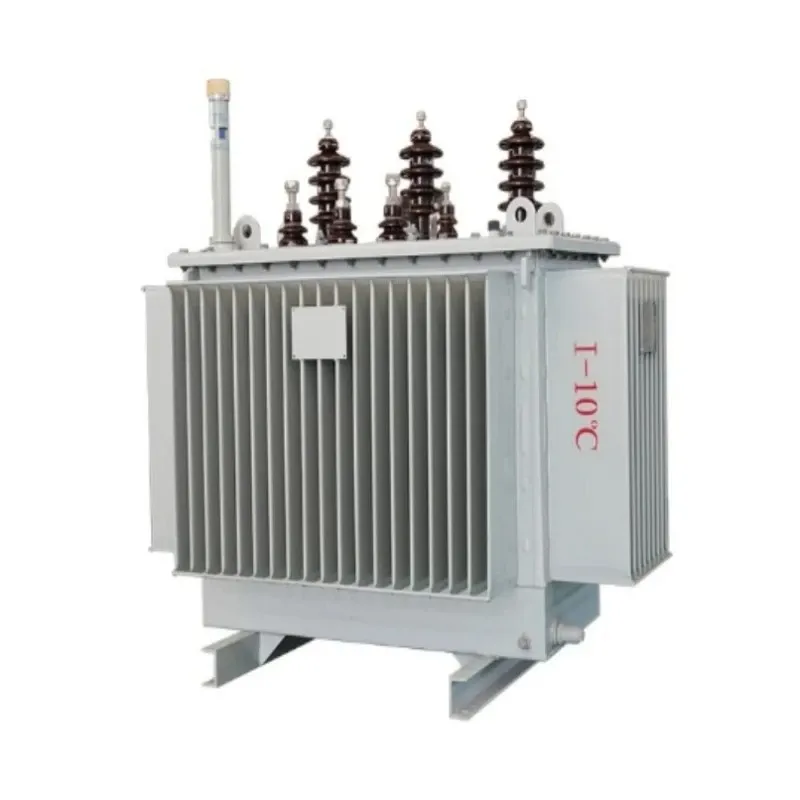

S13 Tek Fazlı Yağlı Elektrik Transformatörü Nedir?

BirS13 Tek Fazlı Yağlı Elektrik Trafosutek fazlı elektrik şebekeleri için özel olarak tasarlanmış bir dağıtım transformatörüdür. Hem dielektrik ortam hem de soğutma ortamı olarak yalıtım yağı kullanır ve transformatörün çalışma sırasında oluşan ısıyı kontrol ederken elektrik enerjisini verimli bir şekilde aktarmasına olanak tanır.

Geleneksel dağıtım transformatörü tasarımlarıyla karşılaştırıldığında S13 serisi, yüksüz kayıpların azaltılmasına ve uzun vadeli çalışma verimliliğinin artırılmasına güçlü bir şekilde odaklanır. Tasarımda, kademeli bindirmeli bağlantı göbeğine sahip yüksek geçirgenliğe sahip soğuk haddelenmiş tane yönelimli silikon çelik kullanılabilirken, yüksüz kayıpların daha da azaltılmasının gerekli olduğu uygulamalar için amorf alaşımlı çekirdek de seçilebilir.

Lugao Gücü tarafından sağlanan ürün bilgilerine göre transformatör, kırsal elektrifikasyon, konut direğine monte dağıtım, hafif ticari binalar, yenilenebilir enerji sistemleri ve geçici inşaat gücü gibi uygulamalar için uygundur. Kompakt yapısı aynı zamanda nakliyeyi ve dış mekan kurulumunu da kolaylaştırır.

S13 Serisi Trafo Verimliliğini Neden Artırıyor?

Transformatörün verimliliği yalnızca nominal kapasiteye göre değil aynı zamanda çekirdeğin, sargıların, yalıtım sisteminin ve soğutma yapısının birlikte ne kadar etkili çalıştığına göre de belirlenir. Bir transformatör her yıl binlerce saat boyunca enerjili kalabilir; bu, yüksüz kayıplardaki nispeten küçük azalmaların bile hizmet ömrü boyunca anlamlı enerji tasarrufu sağlayabileceği anlamına gelir.

S13 tasarımı bu sorunu çeşitli mühendislik önlemleriyle ele alıyor:

• Yüksek geçirgenliğe sahip manyetik çekirdek:Sürekli çalışma sırasında manyetik kayıpları azaltır.
• Kademeli bindirme eklemi yapısı:Manyetik akı dağılımını optimize etmeye ve çekirdek kayıplarını azaltmaya yardımcı olur.
• İsteğe bağlı amorf alaşımlı çekirdek:Özellikle düşük yüksüz kayıplar gerektiren projeler için alternatif sağlar.
• Oksijensiz bakır sargılar:Yüksek elektrik iletkenliği sağlar ve dirençli kayıpların en aza indirilmesine yardımcı olur.
• Yağa batırılmış soğutma:Isıyı aktif bileşenlerden verimli bir şekilde uzaklaştırır.

Lugao Gücü, S13 serisinin, S11 serisine göre yaklaşık %30'a kadar daha düşük yüksüz kayıplara ulaşabildiğini belirtirken, isteğe bağlı amorf alaşımlı çekirdeğin, geleneksel silikon-çelik çekirdek tasarımlarıyla karşılaştırıldığında yüksüz kayıpları daha da azaltabildiğini belirtiyor.

S13 Transformatörün Temel Özellikleri Nelerdir?

Bir dağıtım transformatörünün performansı büyük ölçüde mekanik yapısına ve elektriksel özelliklerine bağlıdır. S13 Tek Fazlı Yağlı Elektrik Transformatörü, güvenilir dış mekan ve dağıtım ağı çalışmasını desteklemeyi amaçlayan çeşitli özellikleri birleştirir.

Düşük Kayıplı Çekirdek Tasarımı

Çekirdek, 45 derecelik kademeli bindirme bağlantı yapısına sahip, yüksek geçirgenliğe sahip, tanecik odaklı silikon çelik kullanıyor. Bu yapı manyetik kayıpların kontrol edilmesine yardımcı olur ve çalışma verimliliğinin artmasına katkıda bulunur. Son derece düşük yüksüz kayıpların öncelikli olduğu durumlarda, isteğe bağlı bir çözüm olarak amorf alaşımlı çekirdek mevcuttur.

Tamamen Kapalı Oluklu Tank

Oluklu tank aynı anda birçok işlevi yerine getirir. Genişletilmiş yüzey alanı ısı dağılımını desteklerken esnek yapısı izolasyon yağının termal genleşmesini karşılar. Tank tamamen yalıtılmış olduğundan, yalıtım yağı doğrudan atmosfere maruz kalmaktan yalıtılarak nem girişinin ve yağ oksidasyonunun sınırlandırılmasına yardımcı olur.

Kararlı Yağa Daldırılmış Soğutma

Yalıtım yağı hem elektrik yalıtımı hem de termal yönetim sağlar. Çekirdek ve sargılar tarafından üretilen ısı, yağ yoluyla tank duvarlarına doğru aktarılabilir ve çevredeki ortama yayılabilir.

Güçlü Kısa Devre Yeteneği

Sargı yapısı, arıza koşullarında gelişmiş mekanik mukavemet sağlayacak şekilde tasarlanmıştır. Alçak gerilim sargısı, hem soğutma performansını hem de kısa devreler sırasında oluşan mekanik kuvvetlere karşı direnci destekleyen, uzunlamasına yağ kanallarına sahip folyo veya sarmal yapıyı kullanabilir.

Düşük Gürültülü Çalışma

Optimize edilmiş çekirdek yapısı ve mekanik montaj, titreşimi ve çalışma gürültüsünü azaltmaya yardımcı olarak transformatörü konut toplulukları ve akustik performansın önemli olduğu diğer yerler için uygun hale getirir.

Tipik S13 Transformatör Özellikleri Nelerdir?

Teknik özellikler her zaman gerçek proje tasarımına, şebeke gerekliliklerine, geçerli standartlara ve kurulum ortamına göre onaylanmalıdır. Aşağıdaki tabloda, 11 kV yüksek gerilim tarafı kullanan S13 transformatör konfigürasyonu için yayınlanan tipik değerler sunulmaktadır.

Yayınlanan konfigürasyon ±%5 veya ±2×%2,5 kademe aralığını desteklerken 50 Hz ve 60 Hz frekans seçenekleri de mevcuttur. Amorf alaşımlı çekirdek yapısı, kaybın daha da azaltılması gerektiğinde de belirtilebilir.

Tedarik projeleri için alıcılar, sipariş vermeden önce nominal kapasiteyi, birincil ve ikincil voltajı, empedansı, frekansı, kurulum yöntemini, çevre koşullarını, yalıtım gerekliliklerini ve geçerli ulusal veya uluslararası standartları değerlendirmelidir.

S13 Trafo Nasıl Üretilir?

Transformatörün güvenilirliği üretim hassasiyetiyle başlar. S13 transformatör üretim süreci, her biri nihai elektriksel ve mekanik performansı etkileyen birkaç kritik aşamadan oluşur.

1. Çekirdek işleme:Manyetik çelik, kademeli bir bindirme bağlantı yapısı kullanılarak hassas bir şekilde kesilir ve birleştirilir.
2. Sarma:Yüksek gerilim ve alçak gerilim sargıları oksijensiz bakır iletkenler kullanılarak üretilmektedir.
3. Yalıtım tedavisi:Yağlı kağıt yalıtım sistemi, kalan nemi ve havayı azaltmak için vakumla kurutulur.
4. Tank imalatı:Oluklu paneller, sızdırmaz bir tank yapısı halinde oluşturulur ve monte edilir.
5. Yağ doldurma:Yalıtım yağı, dielektrik ve soğutma performansını desteklemek için kontrollü koşullar altında eklenir.
6. Elektrik testi:Sevkiyat öncesinde rutin ve ilgili tip testleri yapılmaktadır.

Lugao Gücü'ın ürün bilgilerine göre testler, yüksüz kayıp ve yük kaybı ölçümlerini, kısa devre empedans testini, endüklenmiş aşırı gerilim dayanım testini, kısmi deşarj testini ve yıldırım darbe testini içerebilir. Bu prosedürler, teslimattan önce elektrik performansının ve ürün tutarlılığının doğrulanmasına yardımcı olur.

S13 Trafo Nerelerde Kullanılabilir?

Kompakt yapı ve tek fazlı konfigürasyon, S13 transformatörünü özellikle merkezi olmayan dağıtım uygulamaları için uygun kılar.

• Kırsal elektrifikasyon:Köylere, çiftliklere, tarımsal tesislere ve uzak topluluklara güvenilir elektrik sağlar.
• Konut dağılımı:Evler ve konut toplulukları için direğe monteli güç dağıtımını destekler.
• Hafif ticari binalar:Mağazalar, ofisler, kırsal ticaret merkezleri ve benzeri yükler için uygundur.
• Yenilenebilir enerji sistemleri:Küçük ölçekli güneş enerjisi, mikro hidroelektrik ve dağıtılmış enerji sistemlerine entegre edilebilir.
• Geçici güç:Nispeten kompakt yapısı, seçilen inşaat ve geçici güç uygulamaları için dağıtımı kolaylaştırır.

Yenilenebilir enerji projeleri için transformatör seçiminde, yalnızca nominal kapasiteye dayanmak yerine, çift yönlü güç akışı, voltaj değişimi, koruma koordinasyonu, harmonik koşullar ve yerel dağıtım ağının gereksinimleri dikkate alınmalıdır.

Doğru S13 Transformatörünü Nasıl Seçmelisiniz?

Transformatör seçimi, yalnızca ürün boyutuna ilişkin bir karardan ziyade, sistem mühendisliğine ilişkin bir karardır. S13 Tek Fazlı Yağlı Elektrik Transformatörünü satın almadan önce proje mühendisleri ve satın alma ekipleri birkaç teknik parametreyi doğrulamalıdır.

Özelleştirilmiş projeler için alıcılar, tedarikçiye gerekli voltaj seviyesini, nominal kapasiteyi, frekansı, kurulum ortamını, beklenen yük özelliklerini ve geçerli standartları sağlamalıdır. Bu, mühendislik ekibinin gerçek ağ için uygun bir konfigürasyon hazırlamasına olanak tanır.

Neden S13 Trafo Tedarikçisi Olarak Lugao Power'ı Seçmelisiniz?

Lugao Gücü, güç iletim ve dağıtım ekipmanlarına odaklanmakta ve kamu hizmeti şirketleri, EPC yüklenicileri, endüstriyel tesisler ve yenilenebilir enerji projeleri için transformatör çözümleri sunmaktadır. Üretim yetenekleri arasında göbek kesme, sarma, vakumla kurutma, montaj ve elektrik test süreçleri yer almaktadır.

Şirket, S13 transformatörlerinin ISO 9001 kalite yönetim sistemi kapsamında üretildiğini ve IEC, ANSI, IEEE, GB ve diğer geçerli gereksinimlere göre tedarik edilebileceğini belirtiyor. Gerilim, kapasite, frekans ve diğer proje özelliklerine göre OEM ve ODM özelleştirmesi de mevcuttur.

Temel Tedarikçi Avantajları

• Profesyonel trafo imalat tecrübesi
• ISO 9001 kalite yönetim sistemi
• IEC, ANSI, IEEE ve GB standart uyumluluğu
• Rutin ve tip testi yetenekleri
• OEM ve ODM özelleştirmesi
• Düşük kayıplı transformatör tasarım seçenekleri
• Satış öncesi ve sonrası teknik destek
• Yayınlanan ürün bilgilerine göre 5 yıl garanti ve ömür boyu teknik destek

Uluslararası satın alma için teknik dokümantasyon, test raporları, özelleştirilmiş elektrik parametreleri ve duyarlı mühendislik desteği sağlayabilecek bir üreticinin seçilmesi, projenin entegrasyonunu ve kabulünü önemli ölçüde basitleştirebilir.

S13 Transformatörleri Hakkında Sıkça Sorulan Sorular

S13 Tek Fazlı Yağlı Elektrik Transformatörünün ana avantajı nedir?

Başlıca avantajı, yağa batırılmış soğutma ve tamamen sızdırmaz yapıyla birlikte, yüksüz durumdaki kayıpların azaltılması yoluyla gelişmiş enerji verimliliğine odaklanmasıdır. Bu, onu sürekli tek fazlı dağıtım uygulamalarına çok uygun hale getirir.

S13 transformatörü dış mekan kurulumuna uygun mu?

Evet. Tamamen kapalı oluklu tankı ve kompakt yapısı, direğe monteli kurulumlar da dahil olmak üzere dış mekan dağıtım uygulamaları için tasarlanmıştır. Gerçek kurulumda yine de geçerli elektrik, çevre, açıklık ve güvenlik gereksinimlerine uyulmalıdır.

Hangi temel malzemeler mevcut?

Standart tasarımda yüksek geçirgenliğe sahip soğuk haddelenmiş tanecik odaklı silikon çelik kullanılır. Yüksüz durumdaki kayıpların daha da azaltılmasını gerektiren uygulamalar için amorf bir alaşım çekirdek de seçilebilir.

Hangi voltaj ve frekans konfigürasyonları mevcut?

Yayınlanan spesifikasyonlar, nominal kapasiteye bağlı olarak 230 V veya 400 V düşük voltaj konfigürasyonlarına sahip 11 kV yüksek voltaj tarafını içerir. Kılavuz çekme seçenekleri ±%5 veya ±2×%2,5'i içerirken, 50 Hz ve 60 Hz versiyonları da mevcuttur. Özelleştirilmiş konfigürasyonlar üretici ile onaylanmalıdır.

Bir S13 transformatörü ne kadar süre çalışabilir?

Lugao Gücü, S13 transformatörünün belirtilen normal çalışma koşulları altında 30 yıldan az olmayan bir hizmet ömrü için tasarlandığını belirtiyor. Gerçek hizmet ömrü yüklemeye, ortam koşullarına, kurulum kalitesine, korumaya, bakıma ve çalıştırma uygulamalarına bağlıdır.

Lugao Gücü özelleştirilmiş S13 transformatörleri sağlayabilir mi?

Evet. Lugao Power, OEM ve ODM üretimini desteklediğini ve gerilim, kapasite, frekans ve uygulanabilir uluslararası standartları proje gereksinimlerine göre özelleştirebildiğini belirtiyor.

Çözüm

S13 Tek Fazlı Yağlı Elektrik Transformatörü, modern tek fazlı dağıtım sistemlerinin pratik taleplerini karşılamak için düşük kayıplı manyetik teknolojiyi, verimli yağ soğutmayı, bakır sargıları, tamamen kapalı oluklu tankı ve sağlam elektrik testini birleştirir. Uygulamaları kırsal elektrifikasyon ve konut dağıtımından hafif ticari tesislere ve seçilmiş yenilenebilir enerji projelerine kadar uzanmaktadır.

Çin'deki transformatör üreticilerini karşılaştıran alıcılar için en önemli hususlar arasında verimlilik, nominal kapasite, voltaj oranı, çekirdek malzemesi, yalıtım sistemi, üretim kalitesi, test kapasitesi, özelleştirme seçenekleri, garanti ve teknik destek yer almalıdır. Yayınlanan S13 transformatör konfigürasyonu, özelleştirme yeteneği ve mühendislik desteğiyle,Lugao Gücügüvenilir tek fazlı güç dağıtım ekipmanı gerektiren projeler için pratik bir başlangıç ​​noktası sağlayabilir. Yeni bir dağıtım projesi planlıyorsanız veya özelleştirilmiş bir trafo spesifikasyonuna ihtiyacınız varsa,bize UlaşınGeriliminizi, kapasitenizi, kurulum ortamınızı ve teknik gereksinimlerinizi mühendislik ekibiyle görüşmek.
