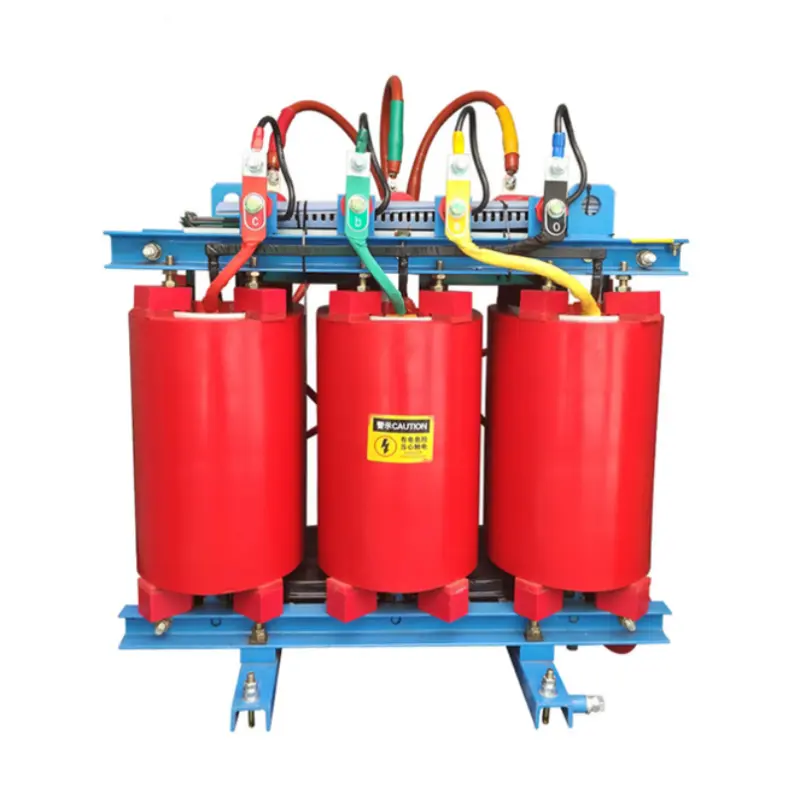

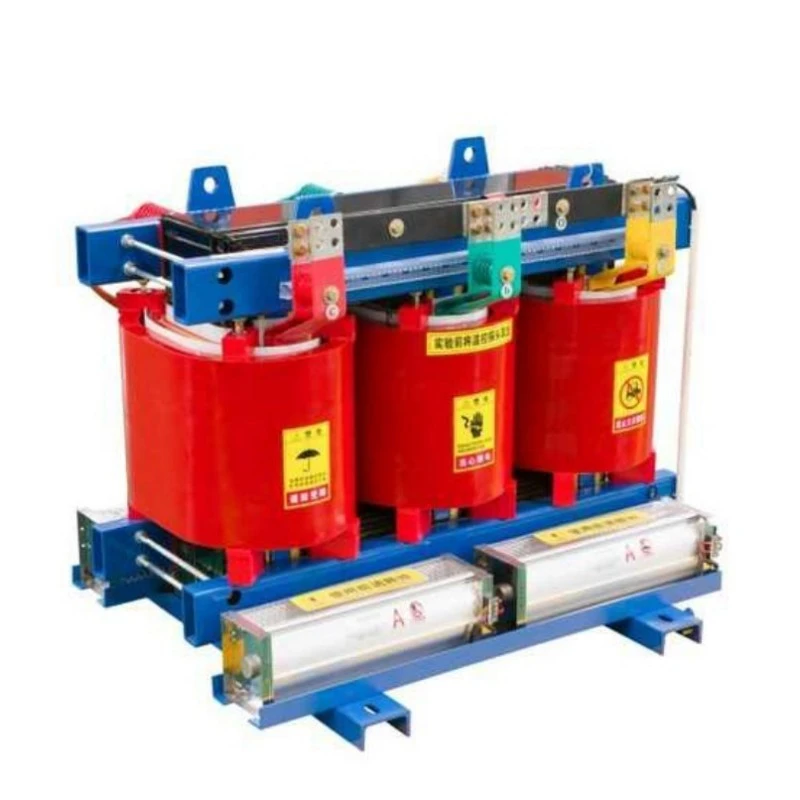

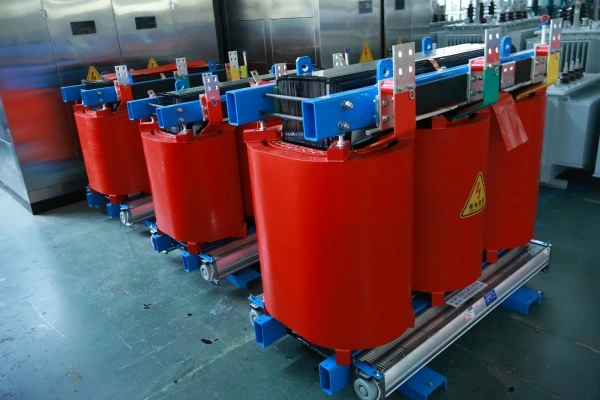

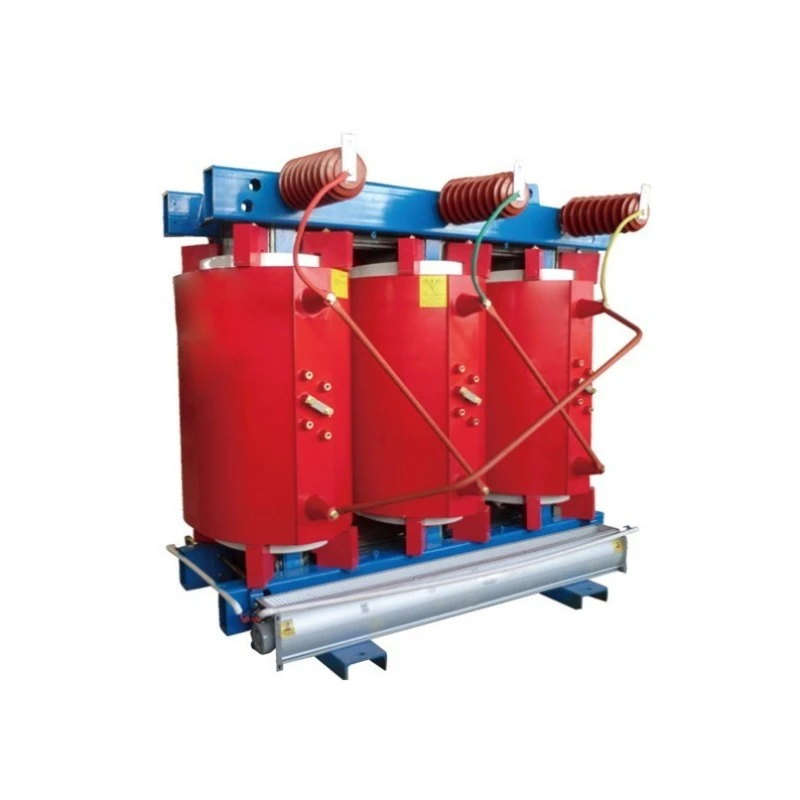

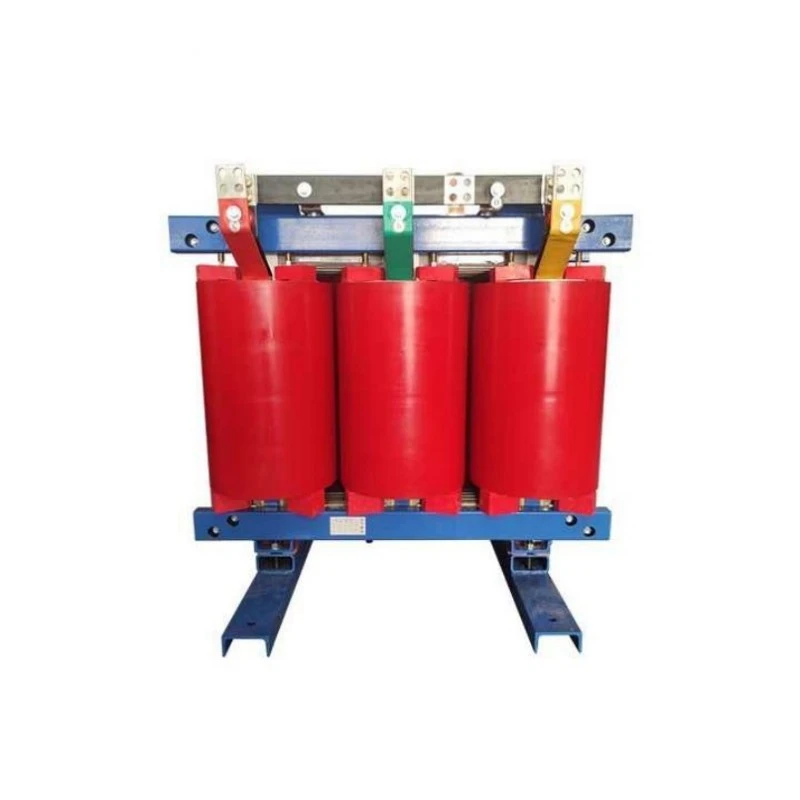

SCB13 Bakır Sargılı Kuru Tip Güç Trafosu

Nedir?

SCB13 serisi üç fazlı, reçine döküm yalıtımlı, bakır sarımlı bir seridir.kuru tip güç transformatörü. Tanımda "SC", dökme reçineyi (epoksi reçine vakumlu döküm), "B" folyo sarımlarını ve "13" performans seviyesini temsil eder; bu, kayıp değerlerinin GB 20052-2020 ulusal standardının Seviye 1 enerji verimliliği gereksinimlerini karşıladığı anlamına gelir. Çekirdek iletken malzeme, alüminyum veya bakır kaplı alüminyum değil, yüksek saflıkta oksijensiz bakırdır.

Ne işe yarar?

1. Gerilim Dönüşümü: Yüksek gerilimi (10kV, 35kV) düşük gerilime (400V, 690V) dönüştürür veya gerektiğinde yükselterek çeşitli ekipmanların gerilim gereksinimlerini karşılar.

2. Güç Dağıtımı: Bir dağıtım sisteminin temel cihazı olarak, endüstriyel tesisler, ticari kompleksler, yüksek binalar ve rüzgar santralleri gibi birden fazla yüke güvenli bir şekilde güç sağlar.

3. Güvenli Güç Kaynağı: Yanıcı olmayan epoksi reçine katı izolasyonu sayesinde, dahili arızalarda bile yağ püskürtmez veya alev almaz; bu da onu özellikle iç mekan kurulumları veya sıkı yangın güvenliği gereksinimleri olan yerler için uygun kılar.

4. Sessiz Çalışma: Çalışma gürültüsü geleneksel yağa batırılmış transformatörlere göre önemli ölçüde daha düşüktür; bu da onu yerleşim alanları, hastaneler, ofis binaları ve diğer gürültüye duyarlı ortamlar için uygun kılar.

Kısacası SCB13 Bakır Sargılı Kuru Tip Güç Transformatörü, yüksek enerji verimliliğini, tamamen bakır çekirdeği, düşük gürültüyü ve alev geciktirici güvenliği birleştiren modern bir güç dağıtım çekirdek cihazıdır.

Ürün Avantajları

Sıradan kuru tip transformatörlerle karşılaştırıldığında bu ürün beş temel avantaj sunar:

Tamamı Bakır Sargılar, Mükemmel İletkenlik:Tüm yüksek ve alçak gerilim sargıları, oksijensiz bakır çubukla çekilmiş emaye dikdörtgen bakır tel veya bakır folyo kullanılarak sarılır. Bakırın direnci (yaklaşık 0,0172 Ω·mm²/m) alüminyumun direncinden (yaklaşık 0,0283 Ω·mm²/m) çok daha düşüktür. Bu nedenle aynı kesitteki bakır sargılar daha düşük dirence, daha az ısı üretimine ve daha yüksek güç dönüşüm verimliliğine sahiptir. Uzun süreli işletmede tasarruf edilen elektrik maliyeti, ilk yatırım farkını çok aşıyor.

Ulusal Çift Karbon Stratejisine Uygun Seviye 1 Enerji Verimliliği:SCB13 kayıp seviyesi kesinlikle ulusal Seviye 1 enerji verimliliği standartlarını karşılayacak şekilde tasarlanmıştır. Yüksüz kayıplar SCB12'ye göre yaklaşık %10 daha düşüktür ve yük kayıpları da %5'in üzerinde daha düşüktür. Yılda 8.000 saat çalışan 1000kVA'lık bir transformatör için bu, elektrik maliyetlerinde yıllık 10.000 yuan'den fazla tasarruf sağlar ve standart transformatörlerle karşılaştırıldığında fiyat farkını 3-5 yıl içinde telafi eder.

Epoksi Reçine Vakumlu Döküm, Güvenilir Yalıtım:Sargılar ithal Huntsman (veya eşdeğer kalitede) epoksi reçinesi ile vakum altında dökülür ve kürlenir, böylece hava kabarcıkları tamamen ortadan kaldırılır. Kürlenmiş yalıtım katmanı yüksek mekanik dayanıma, termal şok direncine, çatlama direncine ve nem/kir korumasına sahiptir. Kısmi deşarj, ulusal standartlardan çok daha üstün olan 5pC'nin altında kontrol edilir.

Güçlü Aşırı Yük Kapasitesi, Dalgalanan Yüklere Uyum Sağlar:Doğal soğutma altında %10 aşırı yükte uzun süre çalışabilir; cebri hava soğutması ile (fanlar takılı), çıkış kapasitesi nominal değerin %120'sinin üzerine çıkabilir. Mevsimsel yük artışlarında (örneğin yaz aylarında klima kullanımı) acil bir kapasite artışına gerek yoktur.

Neme ve Kirlenmeye Dirençli, Güçlü Çevresel Uyumluluk:Epoksi reçine döküm sarım yüzeyi pürüzsüz, yoğundur ve higroskopik değildir. %100 bağıl nemli ortamlarda kapatıldıktan sonra bile ön ısıtmaya gerek kalmadan doğrudan tam yükte çalışmaya başlayabilir. Yer altı dağıtım odaları, kıyıdaki yüksek tuz püskürtme alanları ve kimya tesisleri gibi nemli veya aşındırıcı ortamlar için özellikle uygundur.

Ürün Özellikleri

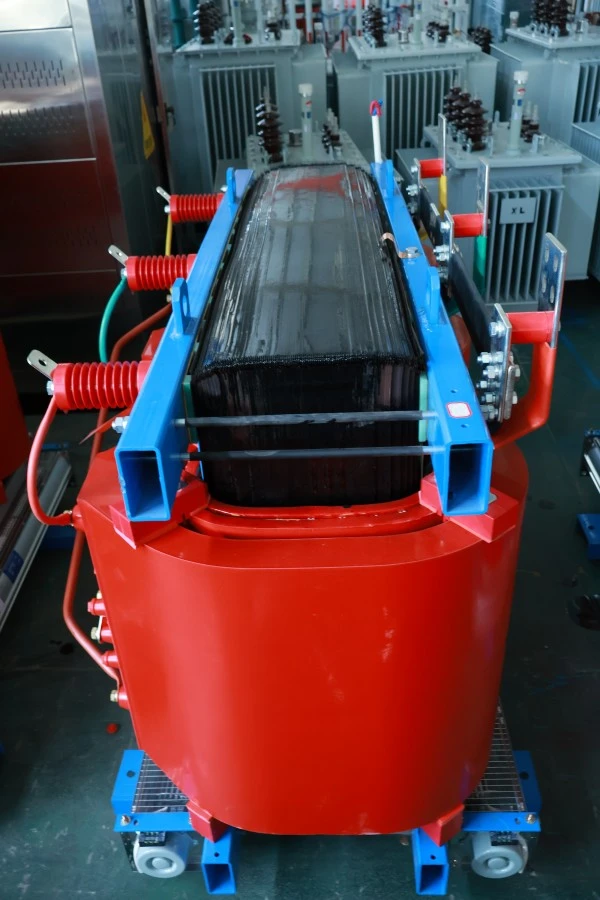

Çekirdek Yapısı: Yüksek mukavemetli bağlantı kayışları veya plakaları ile sıkıştırılmış çekirdek uzuvları ve boyundurukları ile 45° tamamen eğimli kademeli tur laminasyon teknolojisini kullanır. Yüksek geçirgenliğe sahip tane yönelimli silikon çeliğin (B30R090 veya daha yüksek kalite) uygulanması, hem histerezisi hem de girdap akımı kayıplarını en aza indirir.

Alçak Gerilim Sargıları: Bakır folyo ile sarılmış, uçlarından reçine uç halkaları ile sabitlenmiştir. Bakır folyo genişliği sarım yüksekliğine eşit olup, düzgün eksenel amper-dönüş dağılımı sağlar ve kısa devre elektromanyetik kuvvetlerine karşı son derece yüksek direnç sağlar. Katman yalıtımında önceden emprenye edilmiş DMD malzemesi kullanılır.

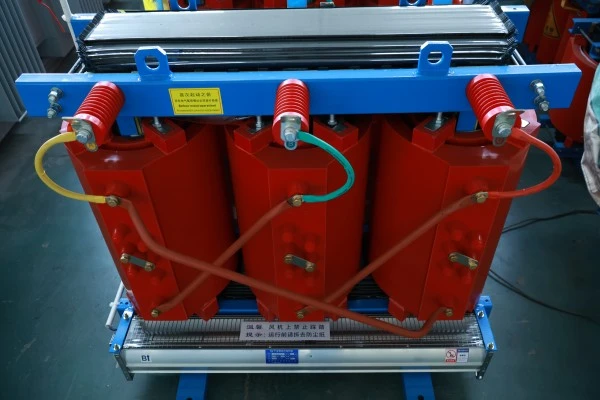

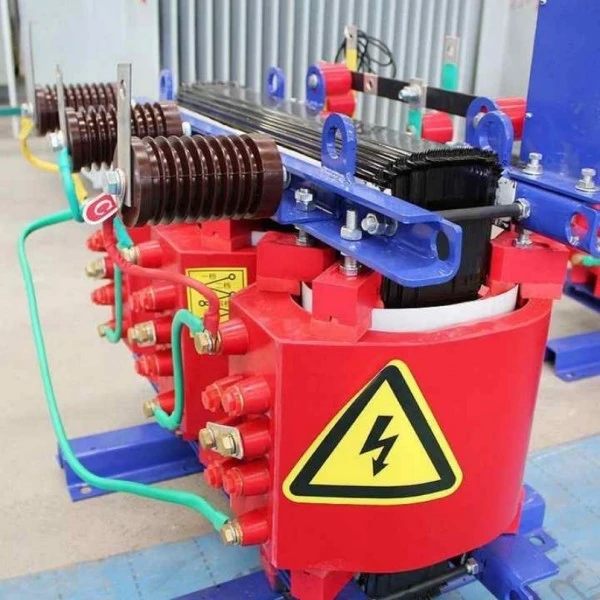

Yüksek Gerilim Sargıları: H Sınıfı emaye dikdörtgen bakır tel kullanılarak katmanlı bölümler halinde sarılır, her katman arasında reçine dökülerek sağlam bir cam elyaf takviyeli epoksi reçine kompozit yalıtım oluşturulur. Darbe voltajı dağılımını iyileştirmek için musluklar sargının ortasından dışarı doğru yönlendirilir.

Sıcaklık Kontrol ve Koruma Sistemi: Her faz sargısı, gerçek zamanlı sıcak nokta sıcaklığı izleme için önceden gömülü PT100 platin RTD'lere sahiptir. Eşlik eden akıllı sıcaklık kontrol cihazının özellikleri: dijital bobin sıcaklık ekranı, aşırı sıcaklık alarmı (ayarlanabilir ayar noktası), aşırı sıcaklık alarmı çıkışı ve otomatik fan başlatma/durdurma (eğer cebri hava soğutma isteğe bağlı olarak kuruluysa).

Muhafaza Seçenekleri: Paslanmaz çelik, alüminyum alaşımı veya toz boyalı soğuk haddelenmiş çelikten yapılmış isteğe bağlı IP20 (katı nesneler), IP23 (dikey damlayan su) veya IP40 (küçük parçacıklar) koruma sınıfı muhafazalar. Muhafazalarda havalandırma açıklıkları ve kilitli kapı kilitleri bulunur.

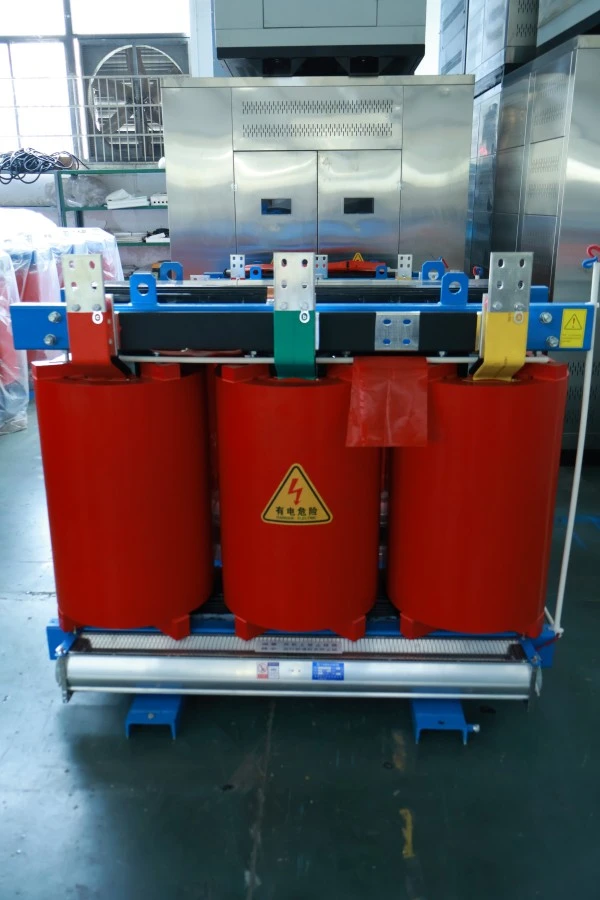

Bağlantı ve Kurulum: Yüksek gerilim tarafında silikon kauçuk tam ekranlı/tam yalıtımlı kablo terminalleri veya geleneksel terminaller kullanılır; alçak gerilim tarafında kalay kaplı bakır baralar kullanılır. Transformatörün tabanı, kolay konumlandırma ve hareket için kanallı çelik taban ve makaralarla donatılmıştır.

Ürün Uygulaması

SCB13 Bakır Sargılı Kuru Tip Güç Transformatörü aşağıdaki senaryolar için idealdir:

Yüksek Binalar ve Ticari Merkezler: Bodrum veya ekipman katındaki dağıtım odalarına, asansörlere, HVAC'a, aydınlatmaya ve yangından korunma sistemlerine kurulur. Yanıcı olmayan özelliği bina yangın yönetmeliğine uygundur ve düşük gürültüsü üst kattaki sakinleri rahatsız etmez.

Endüstriyel ve Maden İşletmeleri: Otomobil üretim tesisleri, elektronik bileşen fabrikaları ve hassas işleme atölyelerindeki güç dağıtım sistemleri. Tamamı bakır sargılar, motorun sık sık çalıştırılması/durdurulmasından kaynaklanan akım dalgalanmalarına dayanabilir ve iyi bir voltaj stabilitesi sağlar.

Yenilenebilir Enerji: Dağıtılmış PV güç istasyonları için kademeli şebeke bağlantısı, rüzgar santralleri için yardımcı güç transformatörleri, enerji depolama sistemleri için izolasyon transformatörleri. Yüksek enerji verimliliği güç dönüşüm kayıplarını azaltır.

Ulaşım Altyapısı : Metro istasyonları için istasyon servis transformatörleri, yüksek hızlı demiryolu sinyal binaları için güç kaynakları, havaalanı terminali güç dağıtım merkezleri, liman kıyısı güç sistemleri. Neme dayanıklılık ve kısa devreye dayanıklılık kapasitesi, demiryolu taşımacılığının yüksek güvenilirlik taleplerini karşılar.

Veri Merkezleri ve İletişim Baz İstasyonları: Sunucular, anahtarlar ve UPS sistemleri için temiz, istikrarlı güç sağlar. Sessiz çalışma (tipik olarak 55dB'nin altında) veri merkezi personelini rahatsız etmez.

Üretim Detayları

Alçak Gerilim Bakır Folyo Sarma Prosesi

Alçak gerilim sargıları, özel folyo sarma makinelerinde tam genişlikte bakır folyo kullanılarak sarılır. Korona deşarjını önlemek için bakır folyo kenarları yuvarlatılmıştır. Her dönüşte, DMD önceden emprenye edilmiş yalıtım kağıdı katmanlar arasına otomatik olarak yerleştirilir ve çevrimiçi gerilim kontrolü, bakır folyonun sıkı bir şekilde sarılmasını sağlar. Sarma tamamlandıktan sonra tüm düzenek, epoksi reçine vakumlu döküm için bir kalıba yerleştirilerek monolitik, boşluksuz bir yapı oluşturulur. Bu işlem, alçak gerilim sargılarının kısa devre dayanım kapasitesini tel sargılı yapılara kıyasla %30'un üzerinde artırır.

Yüksek Gerilim Segmentli Katmanlı Sargı

Yüksek gerilim sargıları 4-6 bölüme (pankek) bölünmüştür ve her bölüm ayrıca 2-4 katmana bölünmüştür. Segmentler arasındaki kanallar (veya hava kanalları) ısı dağılımını artırırken katmanlama, katmanlar arası voltajı azaltır. Musluklar, belirli bölümlerin belirli dönüşlerinden alınır ve farklı renkli uçlarla işaretlenir. Tüm bağlantılarda minimum temas direnci sağlamak için argon arkı kaynağı veya soğuk basınçlı kaynak kullanılır.

Çekirdek Gürültü Azaltma Tedavisi

Çekirdek laminasyonu tamamlandıktan sonra, çekirdeğin tamamı, silikon çelik levhalar arasındaki ve levhalar ile sıkıştırma parçaları arasındaki mikro titreşimleri sönümleyen, özel olarak formüle edilmiş gürültü azaltıcı bir yalıtım verniği ile vakum basıncıyla emprenye edilir. Çekirdek ile sarımlar arasına ve sarımlar ile sıkıştırma parçaları arasına yüksek sıcaklığa dayanıklı silikon kauçuk yastıklar yerleştirilir. Bu iyileştirmelerle, yüksüz gürültü, ev tipi bir buzdolabının uğultusuyla karşılaştırılabilir bir değer olan 55dB'nin (315kVA ve altı için) altında tutulabilir.

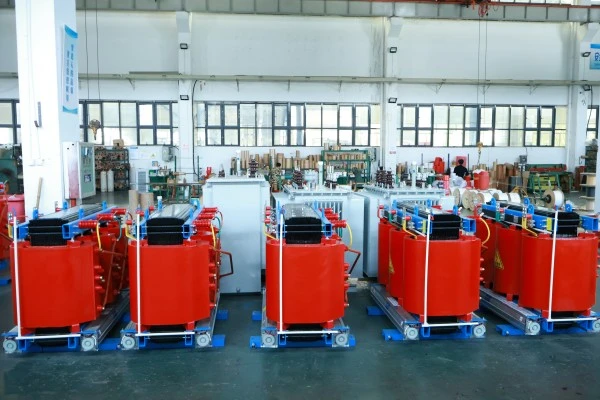

Kapsamlı Fabrika Testleri

Her SCB13 Bakır Sargılı Kuru Tip Güç Transformatörü fabrikadan çıkmadan önce aşağıdaki testlerden geçer: sargı direnci ölçümü; gerilim oranı ölçümü ve vektör grubu doğrulaması; kısa devre empedansı ve yük kaybı ölçümü; yüksüz akım ve yüksüz kayıp ölçümü; yalıtım direnci ve dielektrik kayıp faktörü ölçümü; uygulanan gerilim dayanım testi; indüklenen gerilim dayanım testi; kısmi deşarj ölçümü. Test verileri otomatik olarak kaydedilir ve sevkiyatla birlikte bir fabrika test raporu sunulur.

Ürün Parametresi (Şartname)

Paketleme ve Satış Sonrası

Paketleme Yöntemi

1. Trafo gövdesi su geçirmez PE filmle sarılmış, kritik alanlar yumuşak koruyucu dolguyla kaplanmıştır.

2. Forklift kullanımı için palet tabanlı sağlam ihracat sınıfı kontrplak kasalarda paketlenmiştir.

3. Taşıma titreşiminden kaynaklanan hasarları önlemek için genişletilmiş poliüretan veya petek karton yastıklamayla doldurulmuş kasaların içi.

4. Dış tarafta net işaretler: ağırlık merkezi, kaldırma noktaları, neme dayanıklı, devrilmez.

Satış Sonrası Hizmet

1. Ücretsiz Garanti Süresi: Sevkiyat tarihinden itibaren 12 ay.

2. Garanti süresi içerisinde tasarım, malzeme veya üretim kusurlarından kaynaklanan arızalar firmamız tarafından ücretsiz olarak onarılacak veya değiştirilecektir (makul nakliye masrafları dahil).
