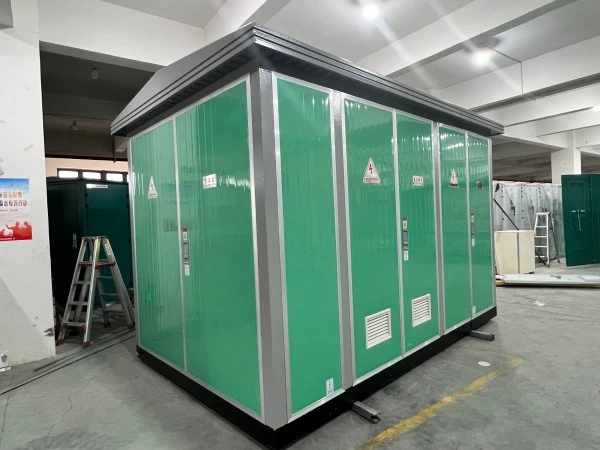

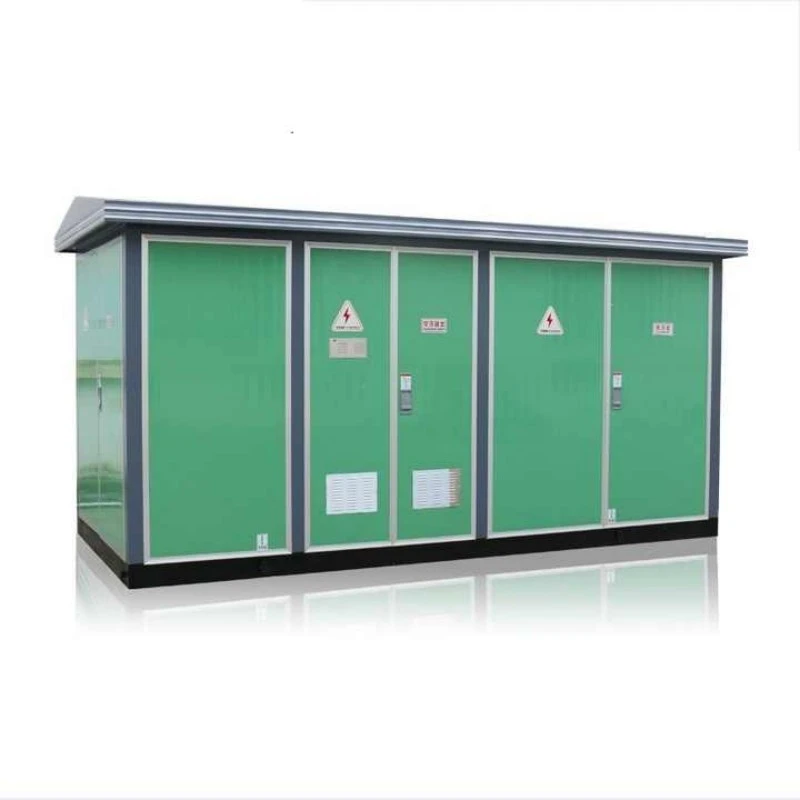

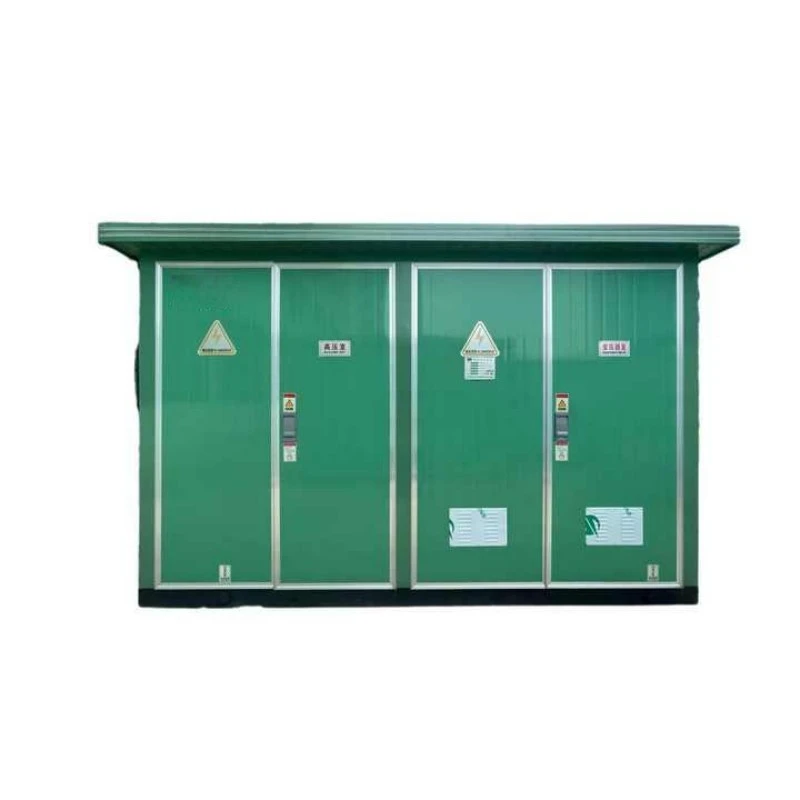

Prefabrik Kompakt Avrupa Tipi Trafo Merkezi

Prefabrik Kompakt Avrupa tipi Trafo Merkezi, orta gerilim elektriğini alçak gerilim yüklerine almak, dönüştürmek ve dağıtmak için tasarlanmış, fabrikada monte edilmiş, üç odacıklı kapalı bir güç dağıtım ünitesidir. Haftalarca yerinde inşaat gerektiren geleneksel beton yapılı trafo merkezlerinin aksine, bu ünite bağlantıya hazır olarak gelir.

Nedir?

Prefabrik Kompakt Avrupa tipi Trafo Merkezi (aynı zamandaAvrupa kutu trafo merkezi) üç farklı, ayrılmış bölmeden oluşur:

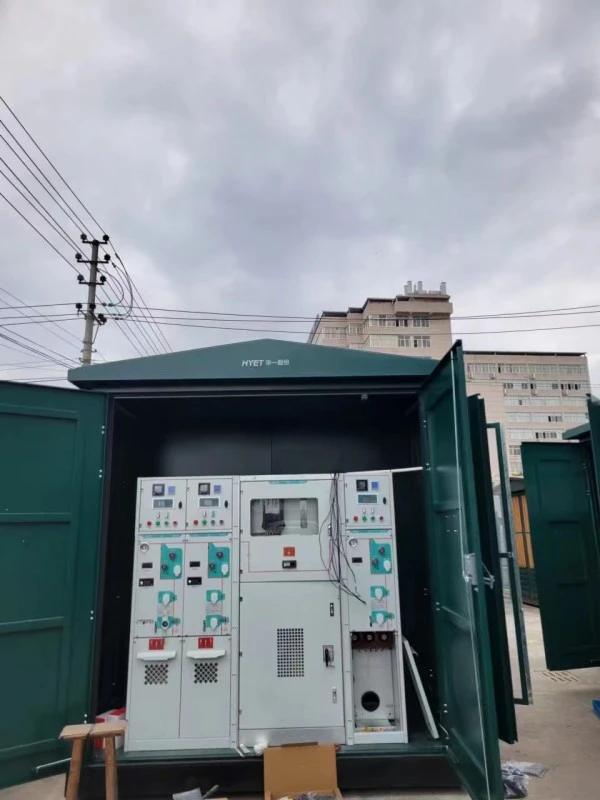

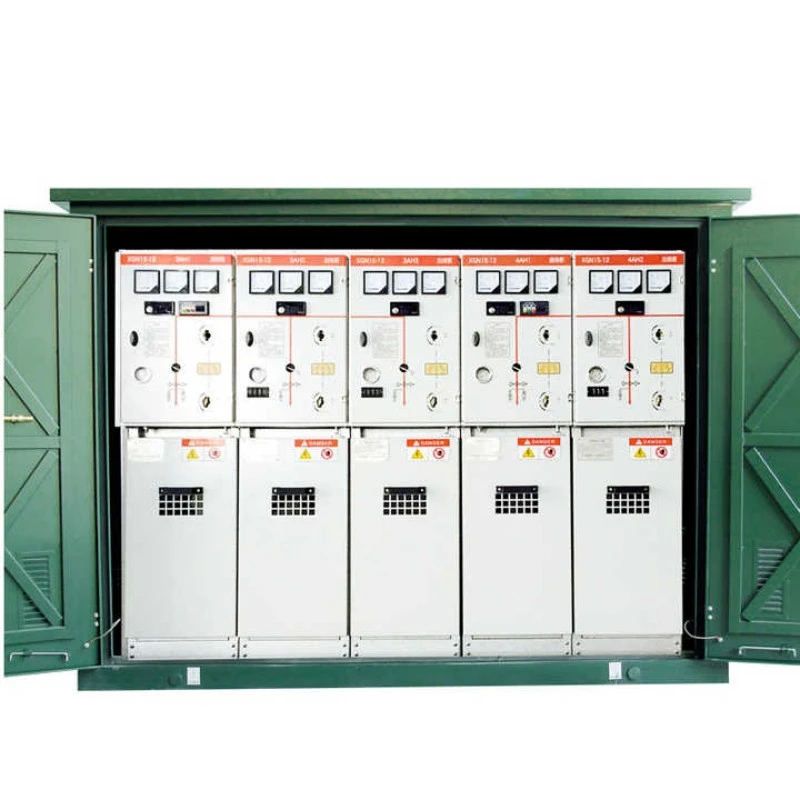

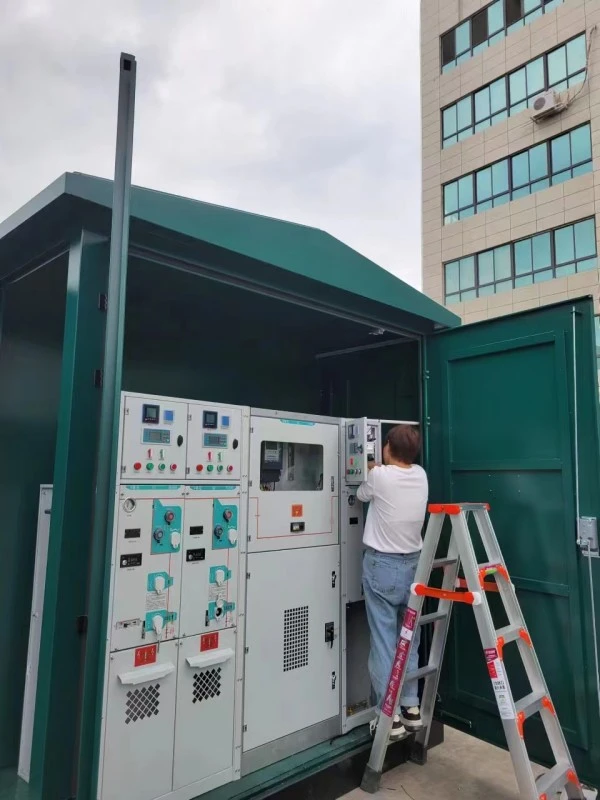

1. Yüksek gerilim (HV) bölmesi: Anahtarlama donanımlarını, koruma rölelerini ve ölçüm cihazlarını barındırır.

2. Transformatör bölmesi: Yağa batırılmış veya kuru tip bir transformatör içerir.

3. Alçak gerilim (LV) bölmesi: Dağıtım panellerini, devre kesicileri ve giden besleyicileri içerir.

Bu üç bölme, hava koşullarına dayanıklı tek bir çelik veya kompozit mahfaza içinde "I" veya "II" şeklinde düzenlenmiştir. Arızanın yayılmasını önlemek için her bölme fiziksel olarak metal bölmelerle ayrılmıştır.

Ne yapabilir?

Bu ekipman üç temel işlevi yerine getirir:

1. Düşürücü voltaj dönüşümü: Gelen orta voltajı (6kV, 10kV, 20kV, 35kV) kullanılabilir düşük voltaja (400V, 230V) dönüştürür.

2. Koruma ve izolasyon: Arızalı devreleri sigortalar veya devre kesiciler aracılığıyla otomatik olarak izole ederek aşağı yöndeki varlıkları korur.

3. Yük yönetimi: Gücü birden fazla giden devreye dağıtarak seçici anahtarlamayı, ölçümü ve izlemeyi mümkün kılar.

Prefabrik Kompakt Avrupa tipi Trafo Merkezinin kablolaması fabrikada önceden yapıldığından ve test edildiğinden, sahadaki karmaşık kablolama hatalarını ortadan kaldırır. Konut bloklarında, fabrikalarda, güneş enerjisi çiftliklerinde ve EV şarj istasyonlarında nihai güç dağıtımı için sinir merkezi olarak hizmet vermektedir.

Ürün Avantajları

Lugao Power'ın Prefabrik Kompakt Avrupa tipi Trafo Merkezini seçtiğinizde, geleneksel trafo merkezlerine ve Amerikan tipi alternatiflere göre beş farklı rekabet avantajı elde edersiniz.

Avantaj 1: Üstün Personel Güvenliği

Üç bölmeli "bölmeli" tasarım, herhangi bir orijinal Prefabrik Kompakt Avrupa tipi Trafo Merkezinin ayırt edici özelliğidir. Her bölüm mekanik ve elektriksel kilitlerle tamamen kilitlenmiştir. Örneğin, ana kesici KAPALI olmadığı sürece AG kapısı açılamaz; Topraklama anahtarı KAPALI olmadığı sürece YG kapısı açılamaz. Bu sıralı güvenlik mantığı, canlı cepheye maruz kalmayı önleyerek operatörler için ark parlaması risklerini büyük ölçüde azaltır. Amerikan tipi trafo merkezleri ise aksine, sigorta değişimi sırasında sıklıkla açıkta kalan canlı parçalara sahiptir.

Avantaj 2: Kesintisiz Güç Kaynağı Yeteneği

Bir sigortanın değiştirilmesinin tüm transformatörün enerjisinin kesilmesini gerektirdiği Amerikan tipi ünitelerin aksine, Prefabrik Kompakt Avrupa tipi Trafo Merkezimiz bağımsız bakıma olanak sağlar. HV tarafı canlı kalırken sayaç okumak için LV bölmesini açabilirsiniz. Daha gelişmiş versiyonlar, yukarı yöndeki arızalar sırasında bile aşağı yöndeki müşterilere güç sağlayan "iki giriş, iki çıkış" konfigürasyonunu mümkün kılan döngü anahtarlamalı bir RMU'yu (Halka Ana Ünite) barındırabilir. Bu da onu hastanelerin ve veri merkezlerinin vazgeçilmezi haline getiriyor.

Avantaj 3: Mükemmel Termal Yönetim

Her transformatör bölmesinde cebri havalandırma (otomatik termostatik kontrollü fanlar) ve doğal konveksiyon panjurları bulunur. Fiziksel ayırma, transformatör tarafından üretilen ısının HV bölmesindeki hassas elektronik röleleri etkilemediği anlamına gelir. Testlerimiz, yazın en yüksek yüklerde iç sıcaklığın bölümsüz tasarımlara göre 15–20°C daha düşük kaldığını ve bu durumun doğrudan yalıtım ömrünü uzattığını göstermektedir.

Avantaj 4: Aşırı Çevresel Uyumluluk

Minimum IP54 standardına göre (toz geçirmez ve su jetlerine karşı korumalı) üretilen muhafaza, tuz serpintisine, kum fırtınalarına ve şiddetli yağmura dayanıklıdır. 40 mm'lik hava boşluğu ve yoğuşma önleyici ısıtıcılar iç nemi önler. Çalışma aralığı: -40°C ila +55°C. Bu sağlamlık, Prefabrik Kompakt Avrupa tipi Trafo Merkezinin kıyı rüzgar santralleri ve çöl güneş enerjisi projeleri için varsayılan seçim olmasının nedenidir.

Avantaj 5: Daha Düşük Toplam Sahip Olma Maliyeti (TCO)

İlk satın alma fiyatı, benzer Amerikan tipi bir birime göre %15-20 daha yüksek olabilir, ancak 20 yıllık toplam sahip olma maliyeti %30 daha düşüktür. Neden? Avrupa tipi üniteler değiştirilebilir, modüler bileşenlere sahiptir (baranın tamamını değil, yalnızca arızalı bir sigortayı değiştirirsiniz). Yağ muhafaza hazneleri toprak kirliliği ince parçacıklarını önler. Minimal inşaat işleri (yalnızca düz bir beton döşeme), beton bir oda inşa etmek yerine kurulum işçiliğinde birim başına 5.000 ila 10.000 ABD Doları tasarruf sağlar.

Ürün Özellikleri

Prefabrik Kompakt Avrupa tipi Trafo Merkezimizin spesifik mühendislik özellikleri aşağıdadır:

Üretim Detayları

Lugao Power, tüm Prefabrik Kompakt Avrupa tipi Trafo Merkezlerini ISO 9001 sertifikalı 25.000m² fabrikamızda üretmektedir. Aşağıda kalitemizi farklılaştıran önemli üretim detayları yer almaktadır.

Malzeme Seçimi

Çelik: İthal DX51D+Z275 galvanize çelik, CNC taret zımbasında kesilmiş ve bükülmüş (tolerans ±0,2 mm).

GRP (Cam Takviyeli Polyester): Kıyı siparişleri için sunulmaktadır - sıfır korozyon, ancak daha yüksek maliyet. Yangın geciktirici sınıf VO (UL94).

Transformatör Çekirdeği: Amorf metal veya CRGO silikon çeliği (M5 sınıfı, 0,23 mm kalınlık). Yüksüz kayıp, standart çeliğe kıyasla %70 oranında azaltılmıştır.

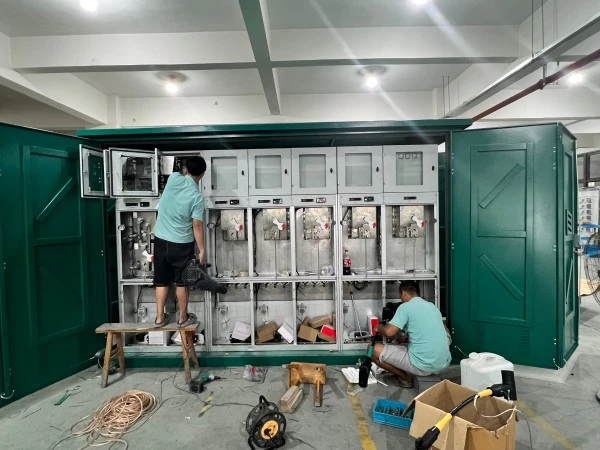

Montaj Süreci

Bölme imalatı: YG, Trafo ve AG bölümleri için ayrı kaynak mastarları. Her bölmenin sızıntısı bir sabun çözeltisiyle (yağ kontrolü için) test edilmiştir.

Boyama: Ön işlem (yağdan arındırma, fosfatlama) → Epoksi astar (80μm) → Polyester son kat (70μm). Tuz püskürtme testi: 720 saat sızıntı olmadan.

Dahili kablolama: Halojen içermeyen, 90°C dereceli bakır kablolar, altıgen kalıplarla kıvrılmış (çekme testi >200N). Tüm terminaller ısıyla büzüşen işaretleyicilerle etiketlenmiştir.

Transformatör kurulumu: Yağla doldurulmuş transformatörler vakumla kurutulur (kalan nem <%0,5). Kuru tip transformatörler vakum basıncı (VPI) altında iki kez emprenye edilir.

Kalite Kontrol Kontrolleri

1. Dielektrik testi: HV tarafı için 28kV/1 dak; AG tarafı için 3kV/1 dak.

2. Isıtma çalışması: 40°C ortamda 8 saat boyunca tam yük; sıcaklık artışı 12 PT100 sensör tarafından izlenir.

3. IP testi: 8 saat boyunca toz haznesi, ardından su jeti testi (100 litre/dakikada 12,5 mm nozul).

4. Fonksiyonel kilitleme testi: Her anahtarda 50 açma-kapama döngüsü.

Özelleştirme Seçenekleri

1. Renk: RAL 7035 (açık gri) standart; talep üzerine herhangi bir RAL kodu (+15 gün teslim süresi).

2. Kablo girişi: Alttan (kaideden) veya yandan (salma plakaları).

3. Akıllı özellikler: 4G/WiFi aracılığıyla IoT özellikli uzaktan izleme (akım, voltaj, sıcaklık, kapı durumu).

Paketleme, Nakliye, Garanti

Paketleme ve Nakliye

Her Prefabrik Kompakt Avrupa tipi Trafo Merkezi, dört adet yerleşik kaldırma pabucu kullanılarak kaldırılır (2x brüt ağırlığa kadar test edilmiştir). Paketleme prosedürü:

● İç: Geçiş nemini emmek için her bölmenin içine yerleştirilen silika jel kurutucu paketleri (2 kg).

● Kablo girişleri: Plastik kapaklar ve kendinden vulkanizasyonlu bantla yalıtılmıştır.

● Dış Kısım: VCI (Buhar Korozyon Önleyici) filmiyle streç filmle sarılmış, ardından ağır hizmet tipi su geçirmez brandayla kaplanmıştır.

● Kasaya yerleştirme: Çelik bir nakliye kızağına cıvatalanmıştır (forklift cepleri için 1200 mm yükseklik). Köşe koruyucuları ve bağlama bantları.

Teslim süresi: Standart 630kVA ünite için 25 iş günü; Özel siparişler için 35 gün (akıllı ölçüm dahil).

Garanti ve Satış Sonrası

Garanti süresi: İşletmeye alma tarihinden itibaren 12 ay veya sevkiyattan itibaren 14 ay (hangisi önce gelirse).

Kapsam: Malzeme veya işçilikteki tüm üretim hataları. Yıldırım, su baskını, isim plakasının ötesinde aşırı yükleme veya yetkisiz değişikliklerden kaynaklanan hasarları kapsamaz.
