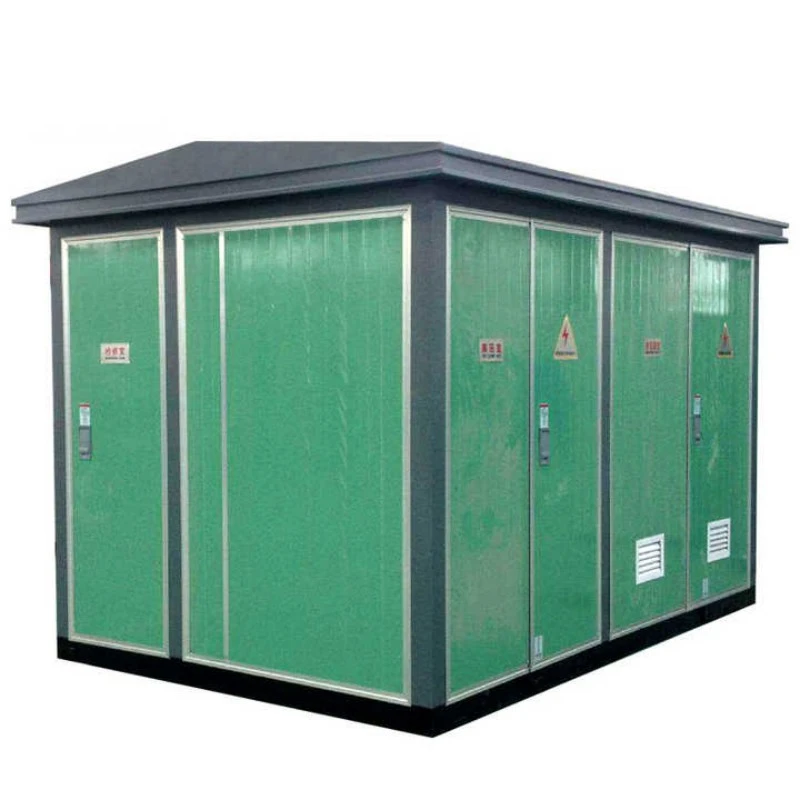

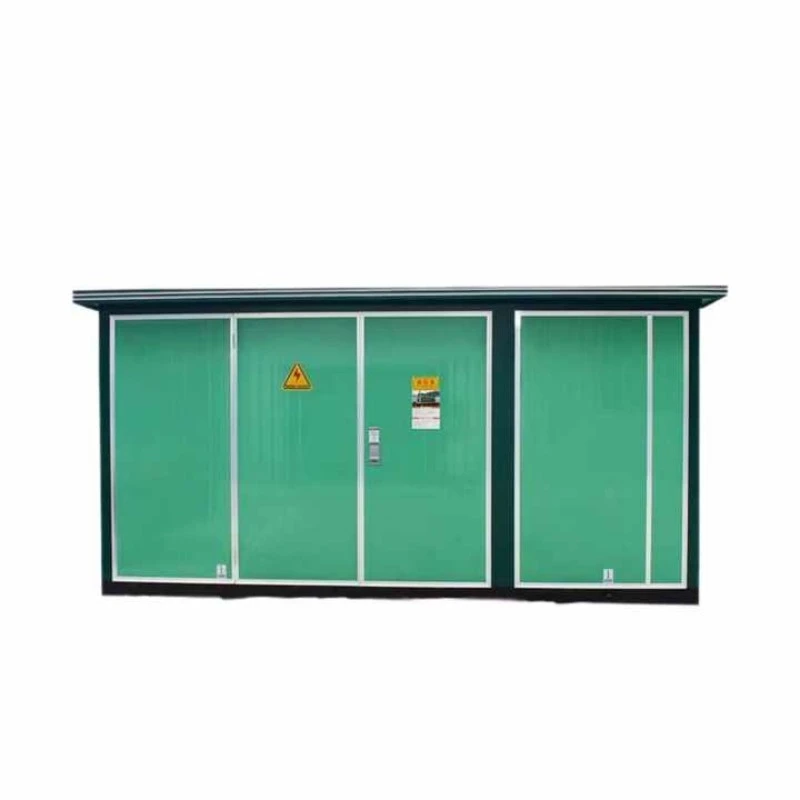

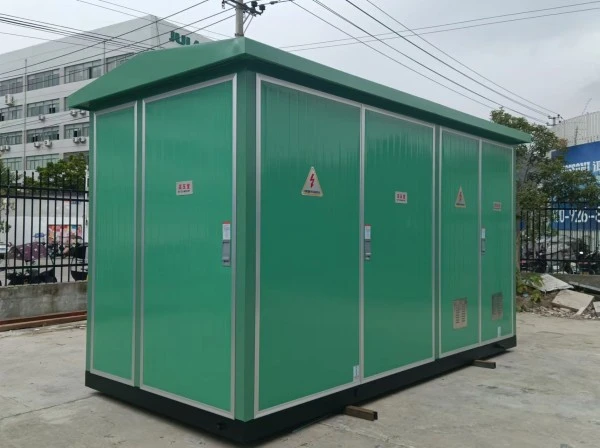

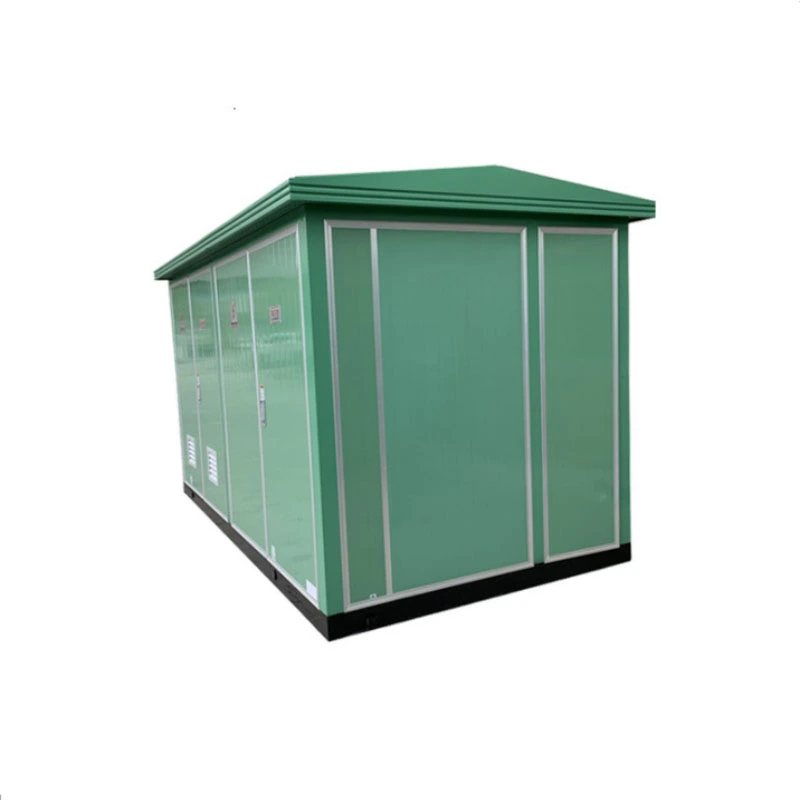

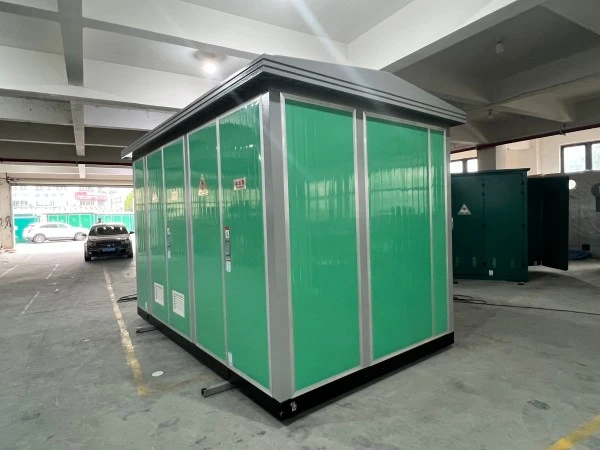

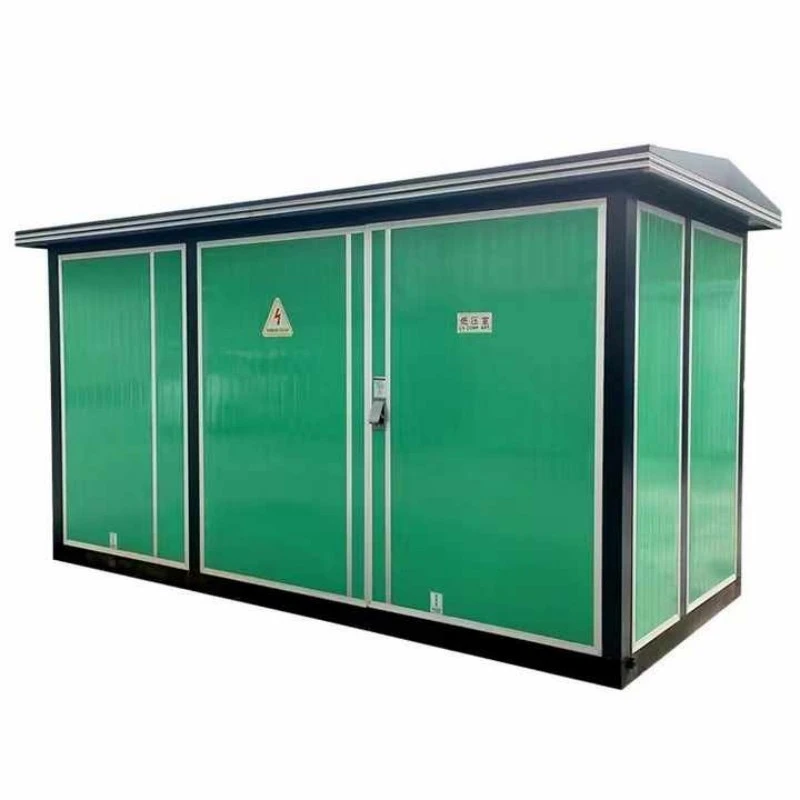

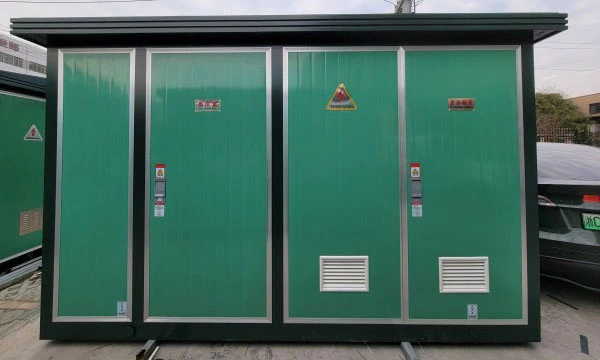

Rüzgar Enerjisi Paketli Avrupa Tipi Trafo Merkezi

Rüzgar Enerjisi Paketli Avrupa Tipi Trafo Merkezi, bir veya daha fazla rüzgar türbininden orta gerilim elektriğini toplamak, bunu şebeke uyumlu seviyelere düşürmek (veya yükseltmek) ve hem türbini hem de elektrik şebekesini elektrik arızalarından korumak için özel olarak tasarlanmış, fabrikada monte edilmiş, kompakt bir güç dönüşüm ünitesidir.

Genel kutu trafo merkezlerinden farklı olarak bu ünite, rüzgar üretiminin benzersiz talepleri için özel olarak üretilmiştir:

● Yüksek titreşim toleransı: Güçlendirilmiş dahili baralar ve gevşemeyi önleyen donanım.

● Geniş voltaj salınımı uyumu: 400V'den (türbin terminali) 35kV'ye (toplama şebekesi) kadar çıkış dalgalanmalarını yönetir.

● Uzaktan izlemeye hazır: Türbin kontrol odaları için entegre SCADA bağlantı noktaları.

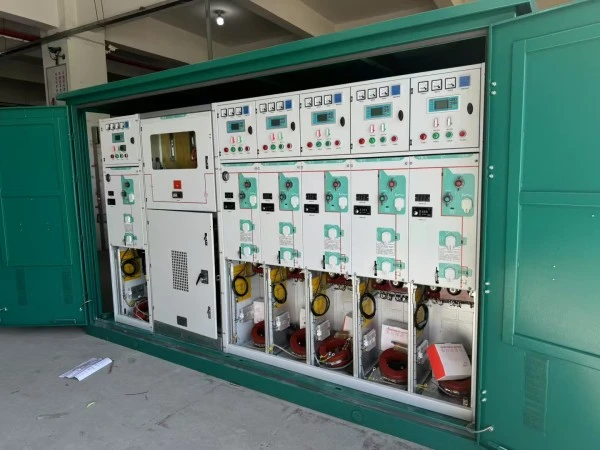

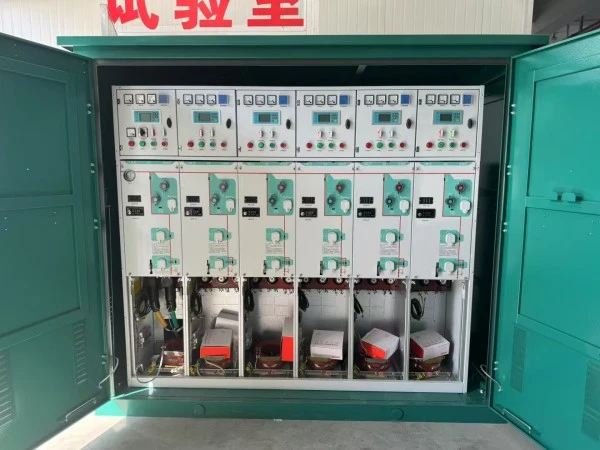

Rüzgar enerjisi Paketli Avrupa tipi Trafo Merkezi, fiziksel olarak klasik Avrupa üç bölmeli mimarisini (YG tarafı, trafo, AG tarafı) korur ancak rüzgara özgü özellikler ekler: özel bir arayüz koruma rölesi, harmonik filtreleme terminalleri ve kıyıdaki tuz spreyi için derecelendirilmiş hava koşullarına dayanıklı bir muhafaza.

Ne Yapabilir?

Birincil işlevi: Rüzgar türbini jeneratörü ile orta gerilim toplama ağı arasındaki elektriksel arayüz görevi görür.

Dört temel iş:

1. Gerilim dönüşümü:Ünitenin içine yerleştirilmiş bir yükseltici transformatör kullanarak türbinin çıkış voltajını (tipik olarak 690V) toplama şebeke voltajına (10kV–35kV) dönüştürür.

2. Arıza izolasyonu:Şebeke parametreleri (voltaj, frekans) izin verilen sınırların dışına çıkarsa türbinin bağlantısını otomatik olarak keserek her iki varlığı da korur.

3. Güç kalitesi koşullandırma:Türbin içindeki değişken frekanslı sürücüler tarafından üretilen harmonikleri azaltmak için topraklama, aşırı gerilim tutucular ve filtreleme noktaları sağlar.

4. Enerji ölçümü ve izleme:Garantili tarife ölçümü ve uzaktan performans takibi için hizmet düzeyinde CT'leri ve PT'leri barındırır.

Rüzgar enerjisi Paketli Avrupa tipi Trafo Merkezi tamamen önceden kablolanmış ve test edilmiş olarak geldiğinden, rüzgar çiftliği geliştiricileri aylarca sahada elektrik montajı yapmaktan kaçınır. Bir ünite ya tek bir büyük türbine (2MW-6MW) ya da "papatya zinciri" konfigürasyonunda küçük bir türbin kümesine hizmet eder.

Ürün Parametresi

Aşağıda Lugao Power'ın Rüzgar enerjisi Paketli Avrupa tipi Trafo Merkezinin standart teknik özellikleri bulunmaktadır. Talep üzerine özel derecelendirmeler mevcuttur.

Ürün Özelliği ve Uygulaması

S1: Rüzgar Enerjisi Paketli Avrupa Tipi Trafo Merkezini standart bir Avrupa trafo merkezinden farklı kılan nedir?

C: Rüzgara özgü üç özellik. İlk olarak, Rüzgar enerjisi Paketli Avrupa tipi Trafo Merkezi içindeki transformatör, çift yönlü güç akışı ve sık voltaj dalgalanmaları için tasarlanmıştır; türbinler sürekli olarak yukarı ve aşağı rampa yapar. İkincisi, AG bölmesi, şebeke voltajı veya frekansında, şebeke ara bağlantı standartlarının (örn. IEEE 1547, IEC 61727) gerektirdiği gibi sapmalar olması durumunda 100 ms içinde alarm veren özel bir şebeke arayüzü koruma rölesi içerir. Üçüncüsü, muhafazanın tamamında tüm elektrik kontaklarında titreşim önleyici montaj parçaları kullanılıyor; standart ünitelerde bir türbinin yakınında altı ay sonra vidaların gevşediği görülecektir.

S2: Bu ünite açık rüzgar santrallerinde sık görülen yıldırım çarpmalarıyla nasıl başa çıkıyor?

C: Her Rüzgar Enerjisi Paketli Avrupa tipi Trafo Merkezi, hem YG hem de AG tarafında Tip 1+2 parafudrlarla donatılmıştır (kutup başına deşarj kapasitesi 25kA). Ek olarak, trafo tankında 120mm² bakır kabloya uygun doğrudan topraklama pabucu bulunmaktadır. Fabrika testimizde, dahili flashover olmadan 100kA'ya kadar 10/350μs yıldırım darbelerini simüle ediyoruz.

S3: Bu trafo merkezi hem karada hem de denizde rüzgar için kullanılabilir mi?

C: Karada - kesinlikle. Açık deniz için "Açık Deniz Paketi" adı verilen yükseltilmiş bir versiyon sunuyoruz. Standart Rüzgar enerjisi Paketli Avrupa tipi Trafo Merkezi, kıyıdaki kıyı bölgelerine uygun IP54 derecesine sahiptir. Açık deniz için (türbin platformunda veya ceket temelinde), IP66'ya yükseltiyoruz, C5-M denizcilik sınıfı kaplama kullanıyoruz (400μm'den fazla kalınlık) ve tüm standart çelik cıvataları 316L paslanmaz çelikle değiştiriyoruz. Transformatör yağı, çevre düzenlemelerini karşılamak için doğal ester (biyolojik olarak parçalanabilen) ile değiştirilmiştir.

S4: Bu ünite için en yaygın uygulama senaryoları nelerdir?

C: Dört temel uygulama:

Üretim Detayları

Lugao Power Nasıl Daha İyi Bir Rüzgar Enerjisi Paketli Avrupa Tipi Trafo Merkezi Oluşturuyor?

Detay 1: Titreşim Önleyici Mühendislik

Rüzgar santrallerindeki trafo merkezi arızalarının çoğu, sabit türbin salınımından (0,5-2 Hz) kaynaklanan gevşemiş bağlantılardan kaynaklanmaktadır. Çözümümüz: Her bara bağlantısında cıvata başlığının altında Belleville disk yayları kullanılır ve bileşenler titrese bile sıkma kuvveti korunur. Terminal blokları kafes kelepçeli tiptedir (vida kelepçeli değil). Dahili kablo bağları paslanmaz çelik kilitleme kayışlarıyla değiştirilmiştir. Sonuç: 5.000 saatlik simüle edilmiş titreşimden (2g, 5–200Hz tarama) sonra tork tutma, başlangıç ​​değerinin >%90'ında kalır.

Detay 2: Rüzgar Hizmet Çevrimi için Transformatör Tasarımı

Standart dağıtım transformatörleri sabit yükleri görür. Rüzgar transformatörleri 10 saniyeden kısa sürede %0'dan %110'a hızlı salınımlar görür. BizimRüzgar enerjisi Paketli Avrupa tipi Trafo Merkezi4,5 MPa (endüstri standardı 2,5 MPa'ya kıyasla) eksenel sıkıştırma basıncına sahip, yüksek kısa devre dayanımına sahip bir çekirdek kullanır. Sargılar, birden fazla paralel şerit yerine sürekli olarak aktarılan iletkenlerdir (CTC), dengesiz yükler sırasında dolaşımdaki akım kayıplarını ortadan kaldırır. Ayrıca, türbin kontrolörüne gerçek zamanlı sıcak nokta verileri sağlayan, yalnızca üst yağ termometrelerine değil, doğrudan AG sargısına gömülü fiber optik sıcaklık sensörleri de ekliyoruz.

Detay 3: Boyanın Ötesinde Korozyona Karşı Koruma

Rüzgar santralleri, C3 (iç kesim) ile C5-M (açık deniz) ortamları arasında yer alır. Standart toz kaplama kesik kenarlarda başarısız olur. Sürecimiz:

1. Kenar sızdırmazlığı: Lazerle kesilmiş her kenar, boyamadan önce bir damla epoksi kenar kapatıcı alır.

2. Çinko açısından zengin astar: 80μm %95 çinko tozu epoksi astar (kurban koruması).

3. Ara kat: 100μm yüksek yapılı epoksi.

4. Son kat: 80μm poliüretan (RAL 7035 açık gri veya özel).

Toplam DFT (kuru film kalınlığı) = minimum 260μm. Tuz spreyi 1.500 saate kadar kayma olmadan test edilmiştir (ASTM B117).

Rakiplerimize Karşı Avantajımız

Rüzgar Enerjisi Trafo Merkezleri için Neden Lugao Power'ı Seçmelisiniz?

10+ Yıllık Güç Ekipmanı İmalatı

Özel Trafo ve OG Şalt Mühendisliği Ekibi

1MVA'dan 8MVA'ya Rüzgar Enerjisi Trafo Merkezi Çözümleri

Sevkiyat Öncesi Fabrika Testleri

Kara ve Kıyı Rüzgar Projeleri için Özel Tasarımlar

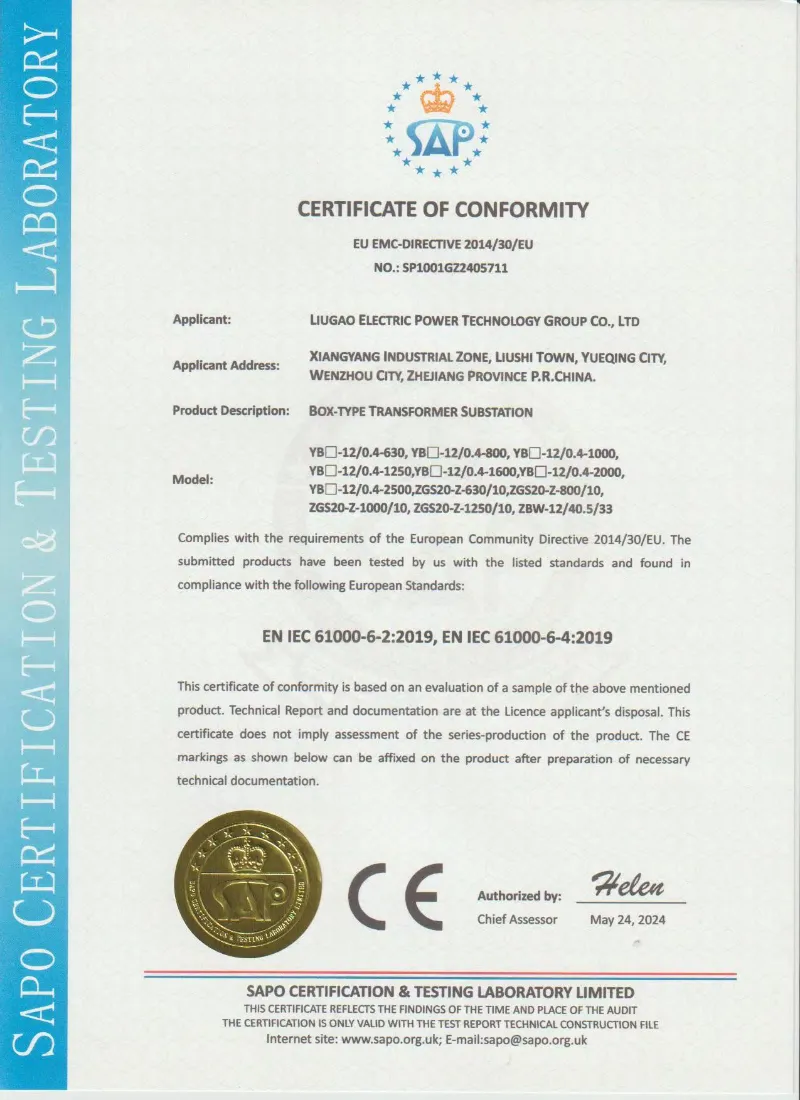

IEC Uyumlu Üretim ve Test
