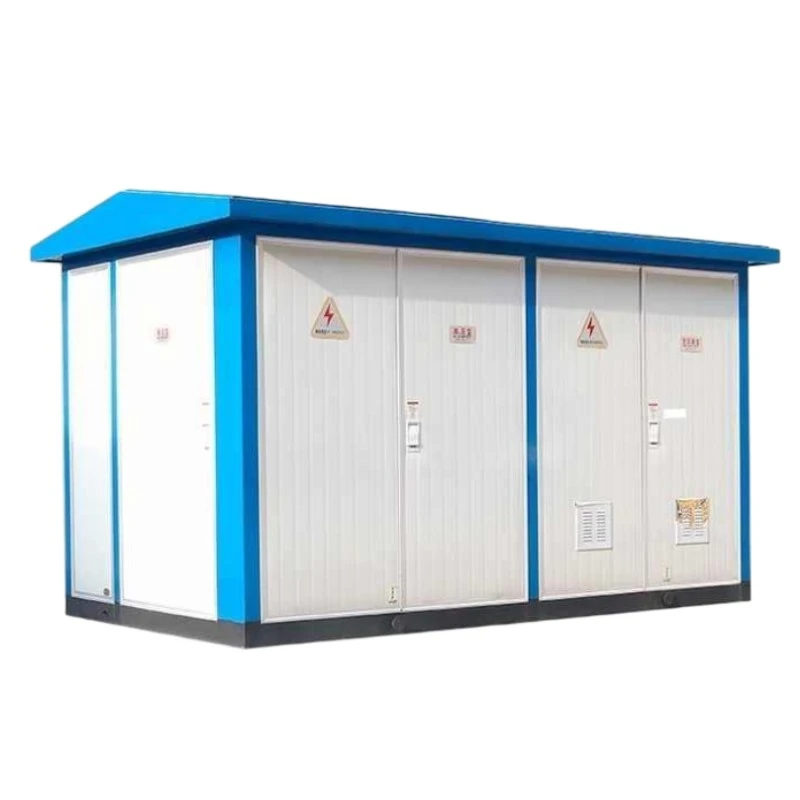

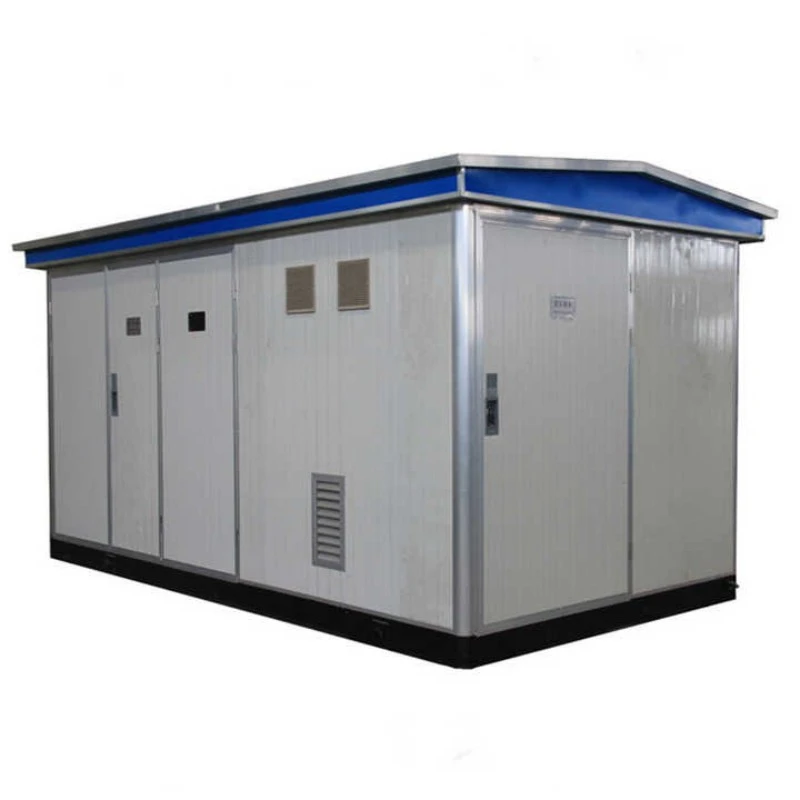

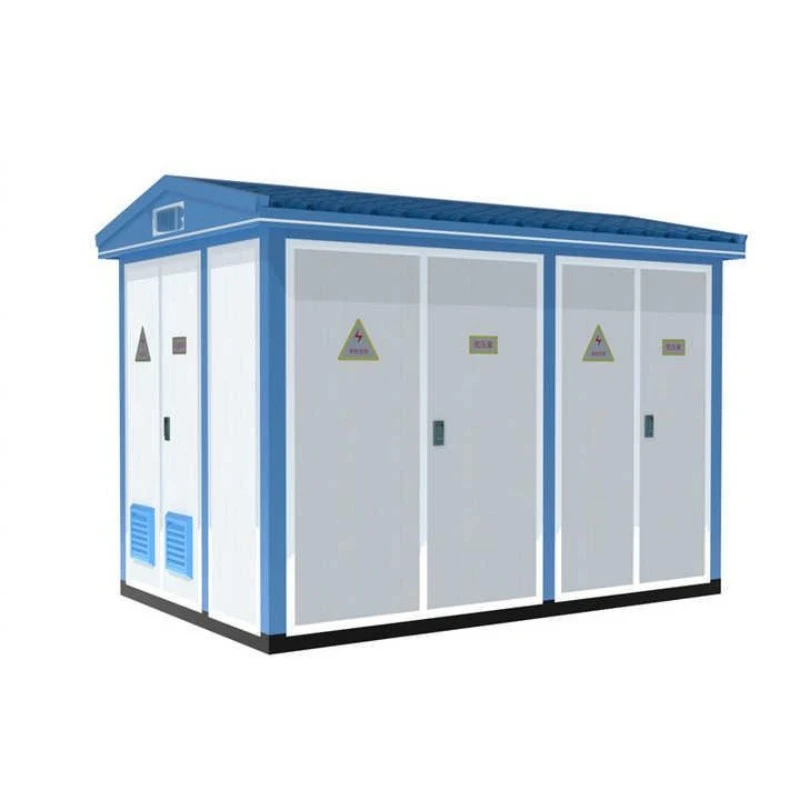

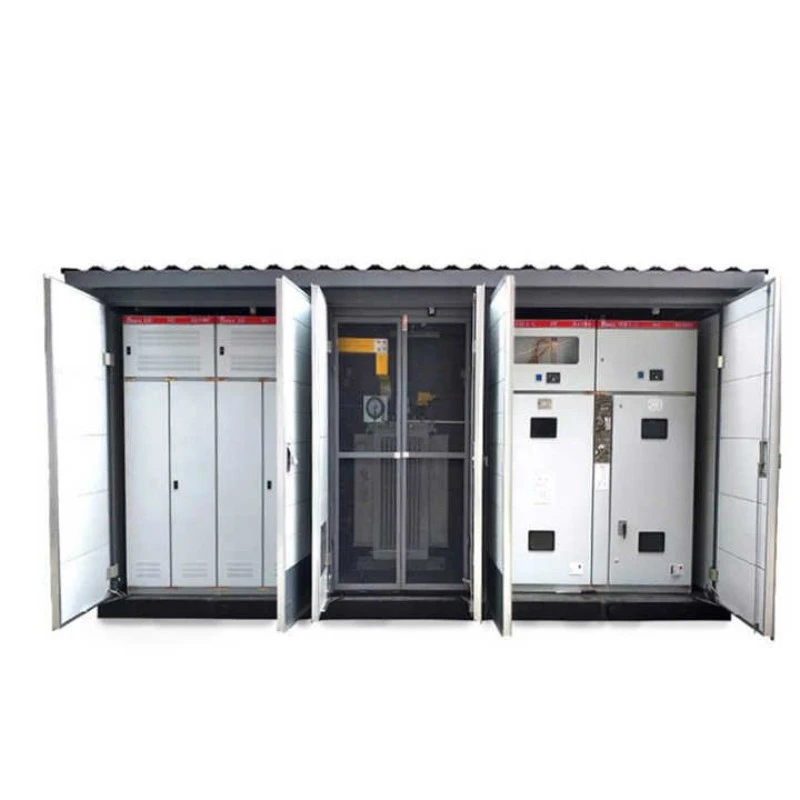

Akıllı Ön Kurulumlu Avrupa Tipi Trafo Merkezi

Akıllı önceden kurulmuş Avrupa tipi trafo merkezi, fabrikada monte edilmiş, kompakt bir güç dağıtım ünitesidir.orta gerilim şalt sistemi, alçak gerilim dağıtım paneli ve yağa batırılmış veya kuru tip transformatörü tek, kapalı bir muhafazada toplar. Geleneksel inşaat mühendisliği trafo merkezlerinden farklı olarak, bu Avrupa tarzı ünite prefabrik olarak üretilir, test edilir ve kuruluma hazır bir sistem olarak teslim edilir.

Ne İşe Yarar?

Konut topluluklarına, ticari binalara, fabrikalara ve yenilenebilir enerji tesislerine güvenli dağıtım için orta voltajlı elektriği (tipik olarak 6kV–35kV) düşük voltaj seviyelerine (400V–690V) düşürür. Akıllı önceden kurulmuş Avrupa tipi trafo merkezi ayrıca yük, sıcaklık ve güç kalitesinin akıllı izlenmesini destekleyerek uzaktan arıza teşhisi ve otomatik alarm fonksiyonlarına olanak tanır. Bu, onu akıllı şebekeler ve gözetimsiz trafo merkezleri için ideal bir seçim haline getirir.

Ürün Avantajları

1. Akıllı İzleme ve Uzaktan Kontrol

Akıllı, önceden kurulmuş Avrupa tipi trafo merkezi, gerilim, akım, güç faktörü ve yağ sıcaklığına ilişkin gerçek zamanlı verileri toplayan isteğe bağlı bir akıllı terminal ünitesi (ITU) ile birlikte gelir. Veriler 4G, Ethernet veya fiber optik aracılığıyla merkezi bir kontrol odasına aktarılarak yerinde inceleme maliyetleri azaltılabilir.

2. Kompakt Kaplama Alanı ve Hızlı Dağıtım

Fabrikada önceden monte edildiği için, önceden kurulan Smart Avrupa tipi trafo merkezi, sahada yalnızca basit bir temel gerektirir. Kurulum haftalar yerine 1-2 gün sürer, bu da inşaat işlerinde ve arazi işgalinde %60'a varan oranda tasarruf sağlar.

3. Zorlu Koşullarda Yüksek Güvenilirlik

Muhafaza ve içindeki yağa batırılmış veya epoksi reçineli transformatörler için IP54 (veya daha yüksek) koruma sınıfına sahip olan bu trafo merkezi, toza, yağmura, tuzlu sise ve -25°C ila +40°C arasındaki aşırı sıcaklıklara direnç göstererek çöllerde, kıyı bölgelerinde veya yüksek rakımlı bölgelerde sürekli çalışmayı sağlar.

4. Enerji Verimliliği ve Düşük Kayıp

S11 veya S13 serisi düşük kayıplı transformatörlerle donatılan, önceden kurulmuş Akıllı Avrupa tipi trafo merkezi, yüksüz kayıpları geleneksel ünitelere kıyasla %30'a kadar azaltarak, 20 yıllık kullanım ömrü boyunca doğrudan elektrik faturalarını ve karbon emisyonlarını düşürür.

5. Tamamen Özelleştirilebilir

Esnek konfigürasyonlar sunuyoruz: bakır veya alüminyum sargılar, yük altında kademe değiştiriciler, otomatik güç faktörü düzeltme (APFC) ve aşırı gerilim koruyucular. İster villa alanı için 200kVA'lık bir üniteye, ister endüstriyel park için 2500kVA'lık bir üniteye ihtiyacınız olsun, çözümü size özel olarak hazırlayabiliriz.

Ürün Özelliği

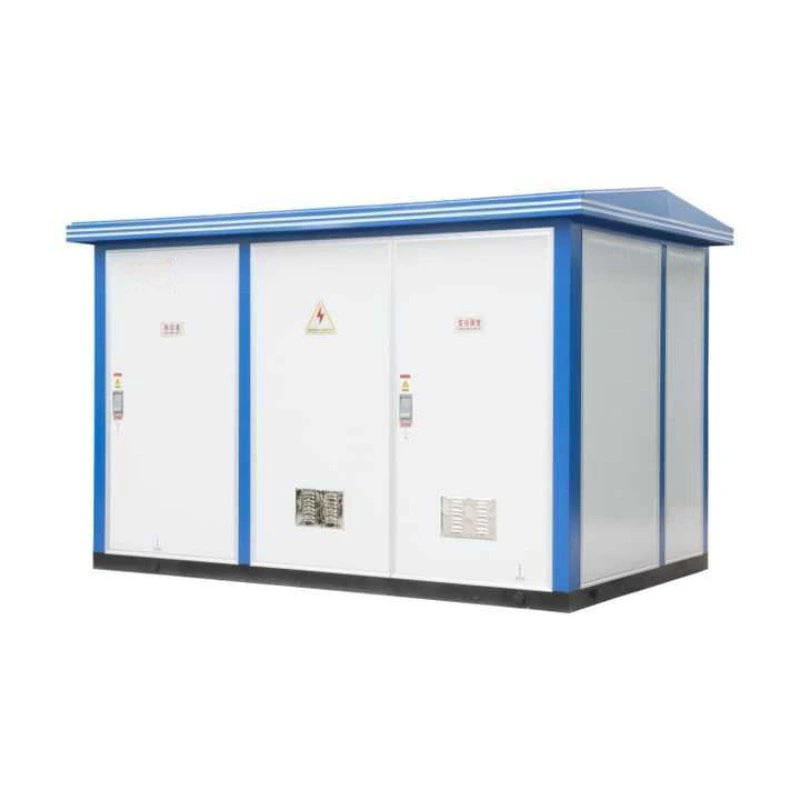

Tamamen Kapalı ve Hava Koşullarına Dayanıklı Muhafaza --- Dış mekan kurulumuna uygun, korozyon önleyici boya ile kaplanmış, galvanizli çelik veya alüminyum alaşımdan yapılmıştır.

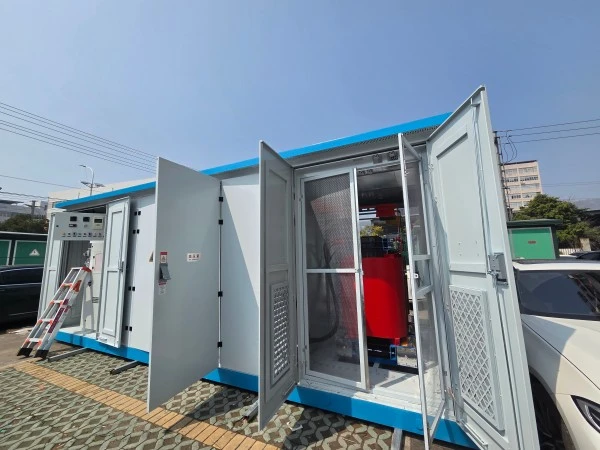

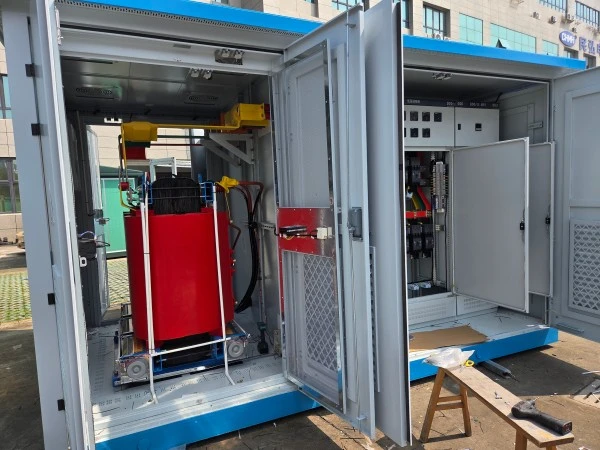

Modüler Dahili Düzen --- Operatörün güvenliğini sağlamak için mekanik kilitlemeli, HV şalt sistemi, transformatör ve AG dağıtımı için ayrı bölmeler.

Akıllı Soğutma Sistemi --- Kuru tip transformatörler için sıcaklık kontrollü fanlar veya yağa batırılmış üniteler için oluklu radyatör panelleri, sıcaklık ayar noktasını aştığında otomatik olarak devreye girer.

Ark Parlaması ve Aşırı Yük Koruması --- IEC 62271-202 standartlarını karşılamak için SF6 veya vakumlu devre kesiciler, sigortalı anahtarlar ve aşırı gerilim koruma cihazları (SPD) ile donatılmıştır.

Kullanıcı Dostu Arayüz --- Yerel dokunmatik ekran (isteğe bağlı), gerçek zamanlı verileri ve arıza kayıtlarını gösterirken, bakım personeli için akıllı telefon uygulaması aracılığıyla uzaktan erişim mümkündür.

Düşük Gürültülü Çalışma --- Konut uygulamaları için titreşim sönümleyici montaj parçaları ve akustik yalıtım panelleri ile elde edilen ses seviyesi ≤55dB(A).

Hırsızlığa Karşı Koruma ve Güvenlik Tasarımı --- Ağır hizmet tipi kilitler, kapı sensörleri ve isteğe bağlı CCTV entegrasyonu, önceden kurulmuş Akıllı Avrupa tipi trafo merkezini uzak, gözetimsiz sahalar için uygun hale getirir.

Ürün Uygulaması

Akıllı önceden kurulmuş Avrupa tipi trafo merkezi aşağıdaki alanlarda yaygın olarak kullanılmaktadır:

Kentsel Güç Dağıtımı

Alanın sınırlı olduğu ve yangın güvenliğinin kritik olduğu konut kompleksleri, alışveriş merkezleri, oteller ve hastaneler.

Yer altı otoparkları veya çatı üstü kurulumları, kompakt, yağ tutucu tasarımından yararlanır.

Yenilenebilir Enerji Projeleri

Güneş enerjisi çiftlikleri ve karadaki rüzgar parkları hızlı kurulum ve hava koşullarına dayanıklılık gerektirir. Bu trafo merkezi, PV invertörleri ve rüzgar türbini dönüştürücüleriyle sorunsuz bir şekilde entegre olur.

Altyapı ve Kamu Tesisleri

Havalimanları, metro istasyonları, tüneller ve köprüler, kesintisiz aydınlatma ve havalandırma sağlamak için yüksek güvenilirliğine ve uzaktan izlemeye güveniyor.

Endüstriyel ve Madencilik Sahaları

Fabrikalar, kimya tesisleri ve madenler, şebeke arızalarını izole etmek ve hassas makineleri korumak için önceden kurulmuş Akıllı Avrupa tipi trafo merkezini kullanıyor.

Geçici ve Acil Durum Gücü

İnşaat sahaları, afet yardım bölgeleri ve açık hava etkinlikleri, tak-çalıştır özelliğinden ve kolay yer değiştirme avantajından yararlanır.

Üretim Detayları

Muhafaza ve Mekanik Tasarım

Smart ön kurulumlu Avrupa tipi trafo merkezinin dış muhafazası lazerle kesilmiş, bükülmüş ve kaynaklı çelik levhalar kullanılarak üretilmiştir. Kaynak işleminden sonra tüm gövde, tufalın giderilmesi için kumlama işlemine tabi tutulur ve ardından minimum 80 µm kalınlığında elektrostatik toz boya uygulanır. Bu, kıyı veya endüstriyel ortamlar için C5-M korozyon direnci (ISO 12944) sağlar.

Kapılar poliüretan contalar, sıkıştırma mandalları ve çıkarılabilir menteşelerle donatılmıştır. Eğimli çatı su birikmesini önler ve taban kanallarında kolay taşıma için forklift cepleri ve kaldırma pabuçları bulunur.

Trafo Çekirdeği ve Sargıları

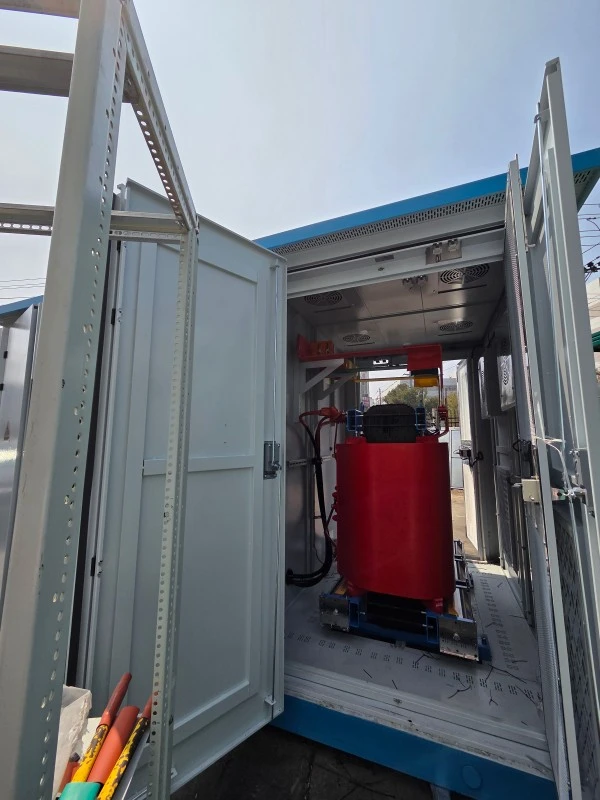

Yüksüz akımı azaltmak için kademeli bindirme bağlantılarıyla yüksek geçirgenliğe sahip soğuk haddelenmiş tanecik odaklı silikon çelik (0,23 mm veya 0,27 mm) kullanıyoruz. Sargılar oksijensiz bakır veya alüminyum folyodan (alçak gerilim için) ve yuvarlak bakır telden (yüksek gerilim için) yapılır. Kuru tip versiyonlar için, H Sınıfı epoksi reçine boşlukları ortadan kaldırmak ve <10pC kısmi boşalmayı sağlamak için vakumla dökülür. Yağa batırılmış versiyonlarda, yağ genleşmesini absorbe etmek için oluklu tanklı mineral yağ veya doğal ester sıvısı kullanıyoruz.

Şalt ve Baralar

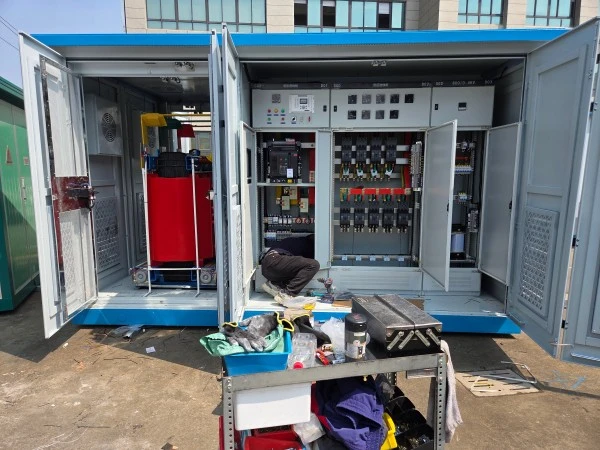

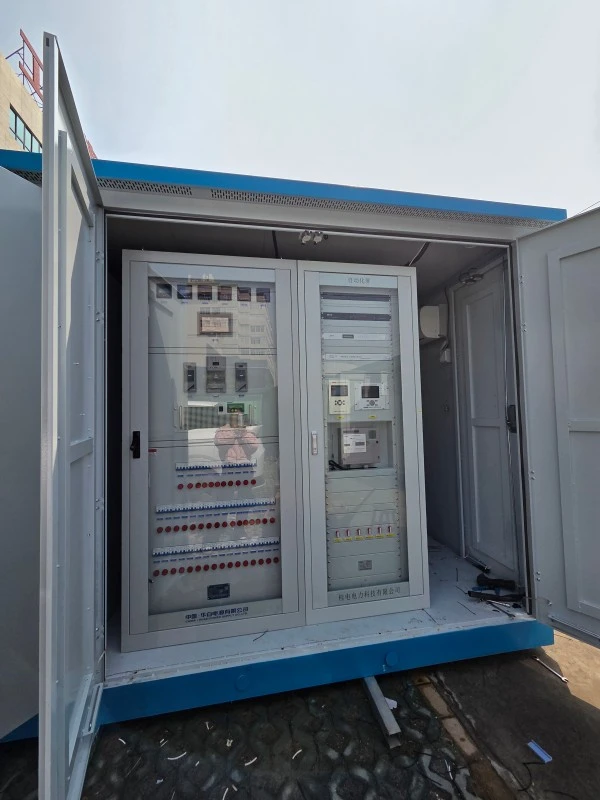

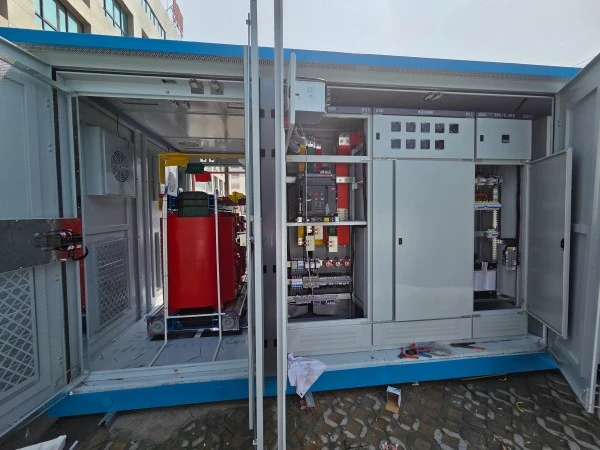

Akıllı önceden kurulmuş Avrupa tipi trafo merkezinin içindeki HV bölmesinde, görünür kesme kontakları olan bir yük kesme anahtarı veya devre kesici (SF6 veya vakum tipi) bulunur. AG bölmesinde bir ana kalıplı devre kesici (MCCB), besleyici kesiciler ve 4000A'ya kadar derecelendirilmiş bir bara sistemi bulunur. Tüm baralar, ısıyla büzüşen izolasyona sahip kalay kaplı bakırdır.

Akıllı İzleme Sistemi (Opsiyonel)

Üç fazlı gerilimleri, akımları, aktif/reaktif gücü ve harmonikleri 31. dereceye kadar ölçen akıllı bir RTU (uzak terminal ünitesi) entegre ediyoruz. Veriler her 5 dakikada bir kaydedilir ve 90 gün boyunca saklanır. Aşırı gerilim, düşük gerilim, aşırı sıcaklık ve kapı açılmasına ilişkin alarmlar SMS veya e-posta yoluyla gönderilir.

Kalite Testi

Her Smart önceden kurulmuş Avrupa tipi transformatör trafo merkezi %100 fabrika testinden geçer:

1. Dielektrik dayanım testi (1 dakika boyunca 2,5kV)

2. Dinamik kısa devre testi (simüle edilmiş)

3. IP54 su giriş testi

4. Sıcaklık artış testi (tam yükte 8 saat)

5. Kısmi deşarj ölçümü (kuru tip için ≤10pC)

6. Her sevkiyatla birlikte IEC 62271-202, GB/T 17467 ve EN 61330 standartlarına uygun test raporları sunulur.
