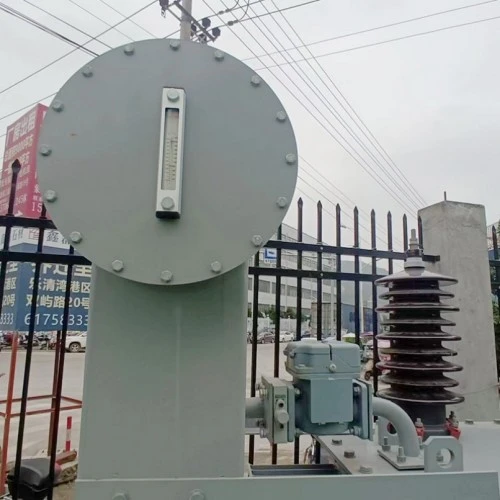

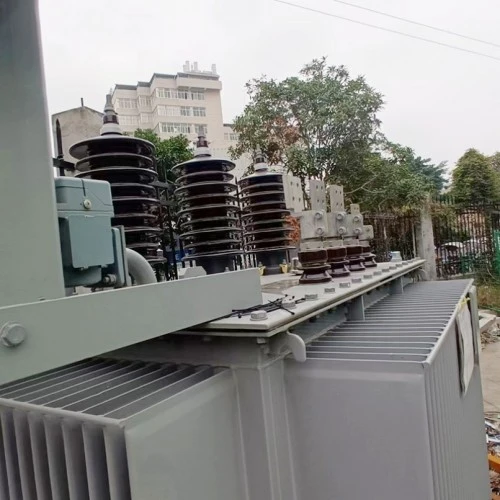

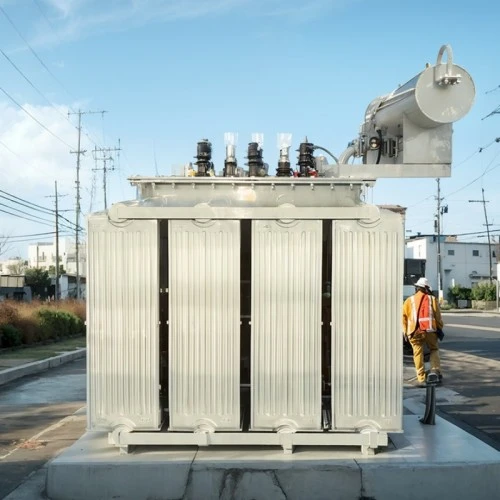

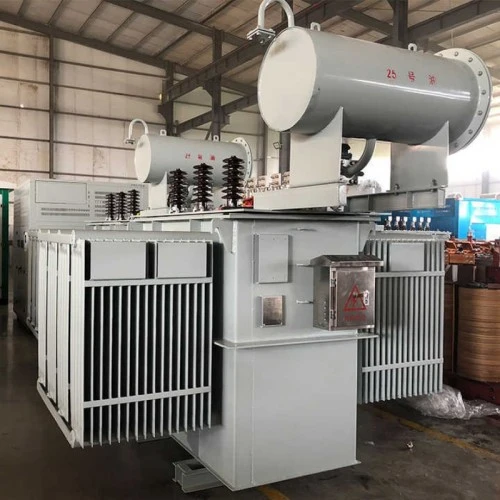

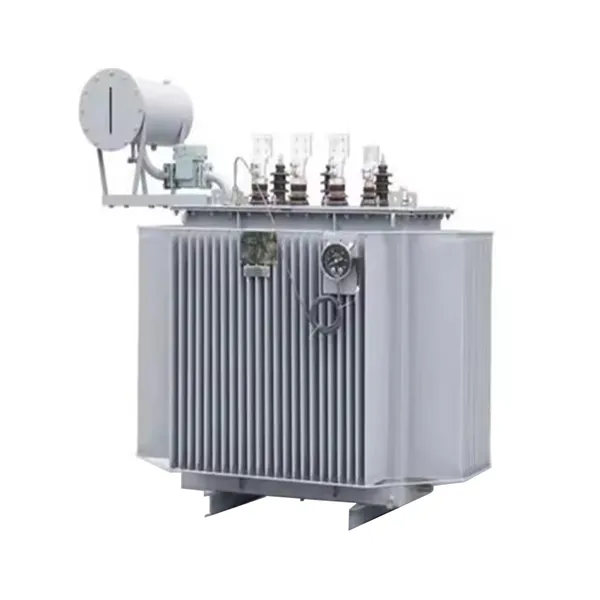

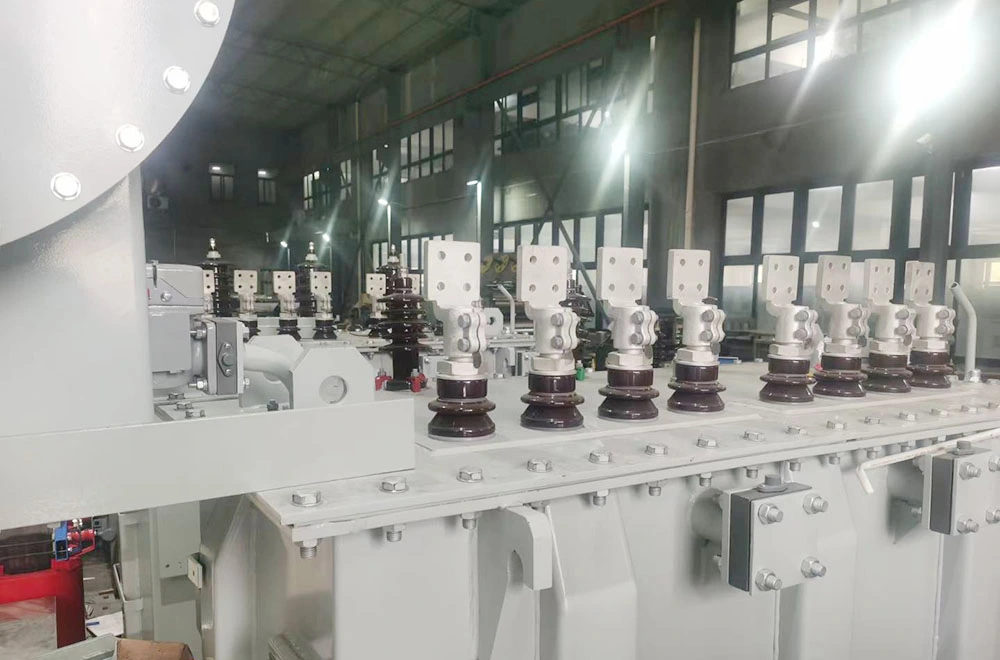

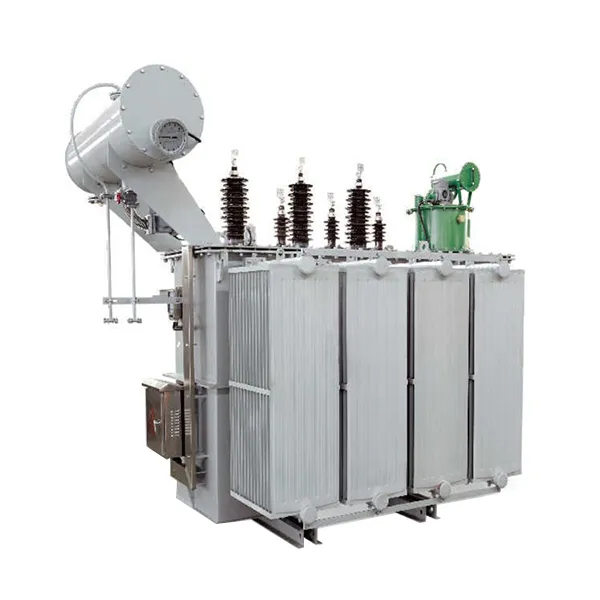

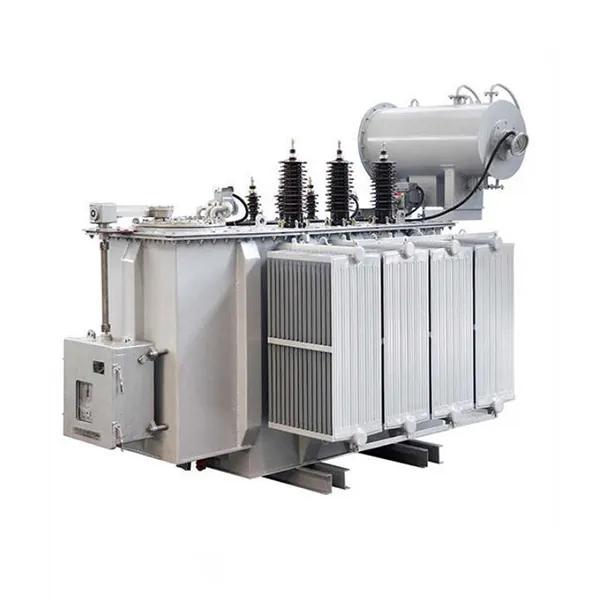

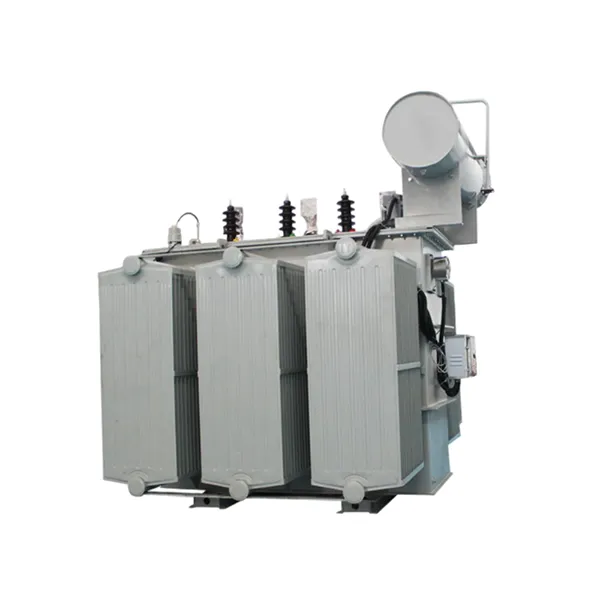

500kva Yağlı Dış Mekan Yüksek Gerilim Trafosu

500kVA değerindeki bu üç fazlı, yağlı dış mekan yüksek gerilim transformatörü, 10kV veya 35kV gibi yüksek gerilimleri 0,4kV gibi düşük gerilim seviyelerine düşürmek üzere tasarlanmıştır; bu da onu terminal dağıtım sistemleri için ideal kılar. Transformatör, histerezis ve girdap akımı kayıplarını etkili bir şekilde azaltan, kademeli bindirme bağlantı tasarımına sahip, yüksek geçirgenliğe sahip soğuk haddelenmiş tanecik yönelimli silikon çelikten yapılmış bir çekirdeğe sahiptir. Yüksüz kayıp değerleri ulusal standartların önemli ölçüde üzerinde performans göstermektedir.

Hem yüksek gerilim hem de alçak gerilim sargıları oksijensiz bakır iletkenlerden yapılır. Alçak gerilim sargısı, uzunlamasına yağ kanallarına sahip folyo sargılı bir konfigürasyonu benimser ve bu da mekanik mukavemeti ve kısa devreye dayanma kabiliyetini önemli ölçüde artırır. Tamamen kapalı oluklu tank tasarımı, yağ hacmindeki değişiklikleri otomatik olarak telafi ederken mükemmel ısı dağılımı sağlar. Bu tasarım, izolasyon yağı ile ortam havası arasındaki teması önleyerek yağ oksidasyonunu ve nem girişini ortadan kaldırır ve böylece servis ömrünü uzatır.

Yağa batırılmış transformatör, şebeke voltajı dalgalanmalarına uyum sağlamak için birden fazla kademe aralığını (±%5, ±2×%2,5) destekler. Kompakt, sağlam yapısı, direğe monteli, platformlu veya zemin seviyesindeki dış mekan kurulumlarına uygundur ve çeşitli iklim koşullarında güvenilir performans sağlar.

Ürün Parametresi (Şartname)

Ürün Özelliği ve Uygulaması

Temel Özellikler

Yüksek Enerji Verimliliği: Yüksek geçirgenliğe sahip silikon çelik ve optimize edilmiş çekirdek yapıyı kullanarak, yüksüz kaybı geleneksel ürünlere kıyasla %15'in üzerinde azaltarak ekipmanın kullanım ömrü boyunca ölçülebilir enerji tasarrufu sağlar.

Tamamen Kapalı Yapı: Oluklu tank tasarımı koruyucu ihtiyacını ortadan kaldırarak yağın oksidasyonunu ve nem emilimini önleyerek bakım gerektirmeyen çalışmayı mümkün kılar.

Hava Koşullarına Üstün Direnç: -25°C ile +40°C arasındaki ortam sıcaklıklarında ve 1000 metreye kadar yüksekliklerde güvenilir şekilde çalışır. IP54 koruması toza ve yağmura karşı dayanıklılık sağlar.

Yüksek Kısa Devre Dayanım Yeteneği: Şebeke arızaları sırasında güvenliği sağlamak için kısa devre darbe testlerinden geçmiş olan sargılar, sağlam bir kenetleme sistemi ile mekanik olarak güçlendirilmiştir.

Esnek Kurulum: Kompakt boyutlar, hem kentsel hem de kırsal alan kısıtlamalarına uyum sağlayarak direğe monte, platform veya yer seviyesinde kurulumu destekler.

Ana Uygulama Senaryoları

Kentsel Enerji Dağıtım Şebekeleri: Güvenilir terminal dağıtımının gerekli olduğu yerleşim alanları, ticari bölgeler ve endüstriyel parklar için uygundur.

Endüstriyel Tesisler: Dalgalanan yükleri kolaylıkla idare ederek üretim tesislerine, işleme hatlarına ve ağır makinelere istikrarlı düşük voltaj gücü sağlar.

Yenilenebilir Enerji Projeleri: Dış ortamlara güçlü uyum sağlama özelliği ile fotovoltaik ve rüzgar enerjisi üretim sistemlerinde, yükseltme veya dağıtım uygulamaları için yaygın olarak kullanılır.

Altyapı İnşaatı: Yüksek güç kaynağı güvenilirliğinin kritik olduğu havaalanları, metro sistemleri, hastaneler ve veri merkezlerinde kullanılır.

Geçici ve Acil Durum Güç Kaynağı: Kompakt ve taşınabilir tasarım, onu geçici trafo merkezleri veya acil onarım senaryoları için ideal kılar.

Üretim Detayları

Çekirdek Malzeme ve Üretim Süreci

Çekirdek, 45° kademeli bindirme bağlantı tasarımına sahip, yüksek geçirgenliğe sahip soğuk haddelenmiş tanecik odaklı silikon çelik kullanılarak üretilmiştir. Çekirdek laminasyonları hassas bir şekilde kesilir ve sıkı bağlantılar ve düzgün manyetik yollar sağlamak için otomatik olarak istiflenir. Çekirdek, yarı kuru cam bantla güvenli bir şekilde bağlanarak titreşim ve gürültüyü en aza indirirken yüksüz kayıpları da azaltır.

Sargı Yapısı

Hem yüksek gerilim hem de alçak gerilim sargıları, oksijensiz bakır iletkenler kullanılarak sarılarak, yüksek elektrik iletkenliği ve düşük direnç kayıpları sağlanır. Alçak gerilim sargısı, tekdüze katmanlar arası yalıtım ve uzunlamasına yağ kanalları ile folyo sarılı bir konfigürasyonu benimser ve mekanik mukavemeti ve kısa devreye dayanma kabiliyetini önemli ölçüde artırır.

Yalıtım ve Soğutma Sistemi

Yüksek kaliteli mineral yalıtım yağı, hem dielektrik ortam hem de soğutucu olarak görev yaparak mükemmel kimyasal stabilite ve dielektrik dayanım sağlar. Yağlı kağıt yalıtım sistemi, kalan nemi ve hava kabarcıklarını ortadan kaldırmak için sıkı vakumlu kurutma ve yağ doldurma süreçlerinden geçirilir ve kısmi deşarj başlangıç ​​voltajının standart gereksinimlerin çok üzerinde olmasını sağlar.

Tank ve Sızdırmazlık Yapısı

Tank, hem ısı dağılımı hem de termal genleşme telafisi sağlayan, harici bir koruyucuya olan ihtiyacı ortadan kaldıran oluklu bir panel tasarımına sahiptir. Tamamen yalıtılmış yapı, yağ oksidasyonunu ve nem girişini önleyerek transformatörün hizmet ömrü boyunca bakım gerektirmeden çalışmasını sağlar. Standart güvenlik özellikleri olarak bir basınç tahliye valfi ve yağ seviyesi göstergesi sağlanmaktadır.

Kalite ve Test Güvencesi

Her biri yağa batırılmış dış mekan yüksek gerilim trafosu teslimattan önce yüksüz kayıp ve yük kaybı ölçümleri, kısa devre empedans testleri, endüklenmiş aşırı gerilim dayanım testleri, kısmi deşarj testleri ve yıldırım darbe testleri dahil olmak üzere kapsamlı rutin ve tip testlerine tabi tutulur. Tüm temel performans göstergeleri, hem ulusal standartların hem de IEC spesifikasyonlarının gerekliliklerini aşarak karmaşık saha koşullarında uzun vadeli istikrarlı çalışmayı sağlar.

Soru-Cevap: Temel Ürün Bilgileri

S1: 500kVA yağlı dış mekan yüksek gerilim transformatörü nedir ve nerede kullanılır?

C: Bu transformatör, 10kV veya 35kV gibi yüksek gerilimleri, 500kVA kapasiteyle 0,4kV gibi düşük gerilim seviyelerine düşürür. Dış mekan kurulumunun ve uzun vadeli güvenilirliğin gerekli olduğu kentsel dağıtım ağlarında, endüstriyel parklarda, yenilenebilir enerji projelerinde ve altyapı uygulamalarında yaygın olarak kullanılır.

S2: Bu transformatörü enerji açısından verimli kılan nedir?

C: Enerji verimliliği, yüksek geçirgenliğe sahip tanecikli silikon çelik ve optimize edilmiş çekirdek bağlantı tasarımı kullanılarak elde edilir. Bu özellikler, geleneksel ürünlere kıyasla yüksüz kayıpları %15'ten daha fazla azaltarak transformatörün çalışma ömrü boyunca önemli miktarda elektrik tasarrufu sağlar.

S3: Tamamen yalıtılmış yapının faydaları nelerdir?

C: Tamamen kapalı oluklu tank, koruyucu ve havalandırma sistemine olan ihtiyacı ortadan kaldırır. Yalıtım yağının atmosferik havayla temasını önleyerek oksidasyonu ve nem emilimini önler. Bu, bakım gereksinimlerini azaltır ve hem yağın hem de transformatörün servis ömrünü uzatır.

S4: Bu transformatör kısa devre koşullarında nasıl performans gösteriyor?

C: 500kVA yağlı dış mekan yüksek gerilim transformatörü, mekanik olarak güçlendirilmiş bir sargı yapısı ve sağlam bir kenetleme sistemi ile tasarlanmıştır. Şebeke arızaları sırasında güvenilir performans ve güvenlik sağlayarak, ulusal çapta tanınmış test laboratuvarlarında kısa devre darbe testlerini başarıyla geçmiştir.

S5: Hangi garanti ve satış sonrası destek sağlanıyor?

C: Normal kullanım koşullarında üretim hatalarını kapsayan 5 yıllık bir garanti sunuyoruz. Ömür boyu teknik destek ve yedek parça bulunabilirliği sağlanmaktadır. Arıza durumunda bildirimden itibaren 1 saat içerisinde müdahale edip, 24 saat içerisinde yurt içine teknik personel gönderiyoruz. Transformatör, 30 yıldan az olmayan bir hizmet ömrü için tasarlanmıştır.

Neden Lugao Power'ı Seçmelisiniz?

Sertifikasyon ve Kalite Güvencesi

ISO 9001:2008 Kalite Yönetim Sistemi Sertifikası

CE İşaretli

Ulusal Trafo Kalite Denetleme ve Test Merkezinden Tip Test Raporları

Teslimattan Önce %100 Rutin Test: yüksüz kayıp, yük kaybı, kısa devre empedansı, indüklenen aşırı voltaj, kısmi deşarj, yıldırım darbesi ve daha fazlası

Paketleme ve Teslimat

Ambalaj: Deniz, kara veya demiryolu taşımacılığına uygun ahşap sandık veya hava koşullarına dayanıklı ambalaj

Nakliye Durumu: Yağ dolu, mühürlü, fabrika test raporları, kullanım kılavuzları ve kurulum çizimleri ile birlikte

Standart Aksesuarlar: Yağ seviye göstergesi, basınç tahliye valfi, kadranlı termometre, burçlar, topraklama cıvataları ve komple donanım seti

Satış Sonrası Hizmet Taahhüdü

5 Yıllık Garanti: Devreye alma sonrasında normal kullanım sırasında ortaya çıkan kalite sorunları için ücretsiz onarım veya değiştirme.

Ömür Boyu Servis Desteği: Ürünün yaşam döngüsü boyunca teknik yardım ve yedek parça bulunabilirliği.

30 Yıllık Tasarım Ömrü: Uzun vadeli güvenilirlik sağlamak için yüksek kaliteli malzemelerle üretilmiştir.

Acil Durum Müdahalesi: Arıza bildiriminden sonraki bir saat içinde müdahale; 24 saat içinde yurtiçi yerinde servis.
