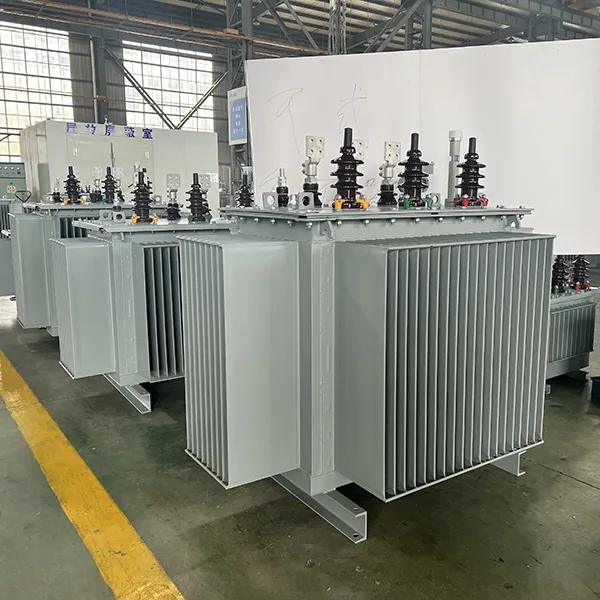

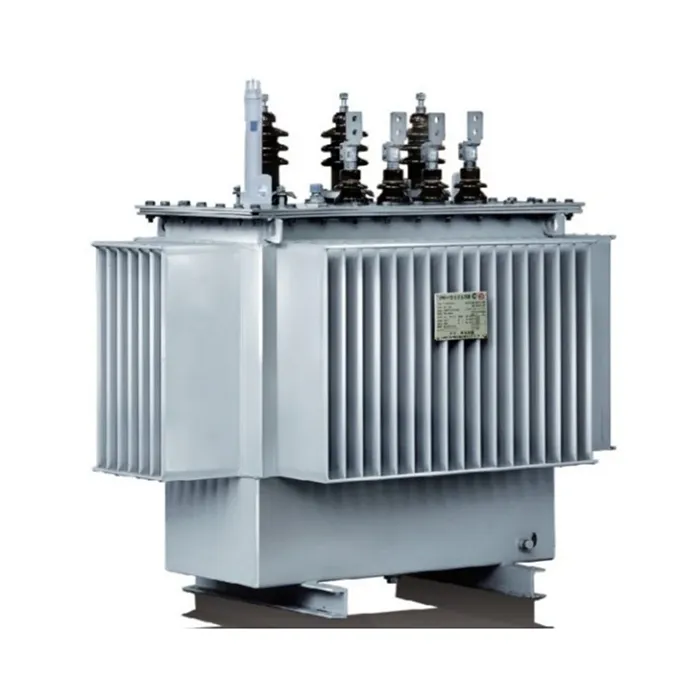

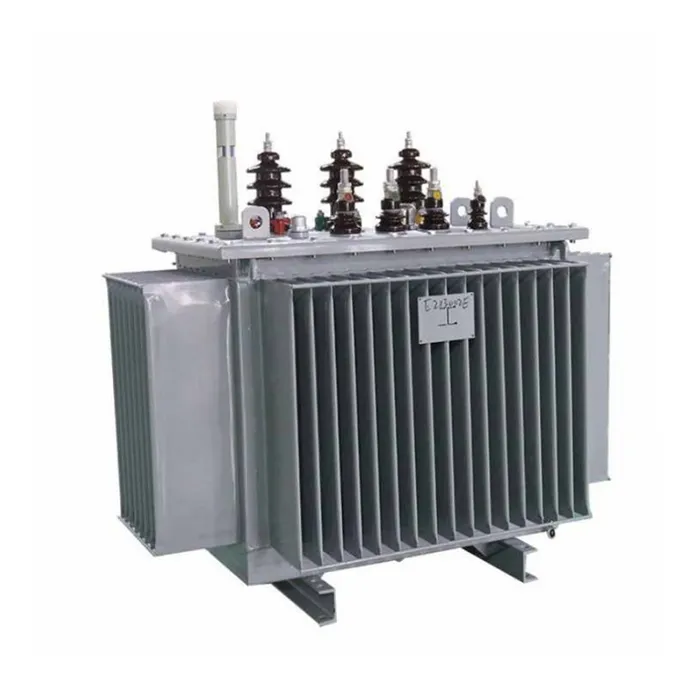

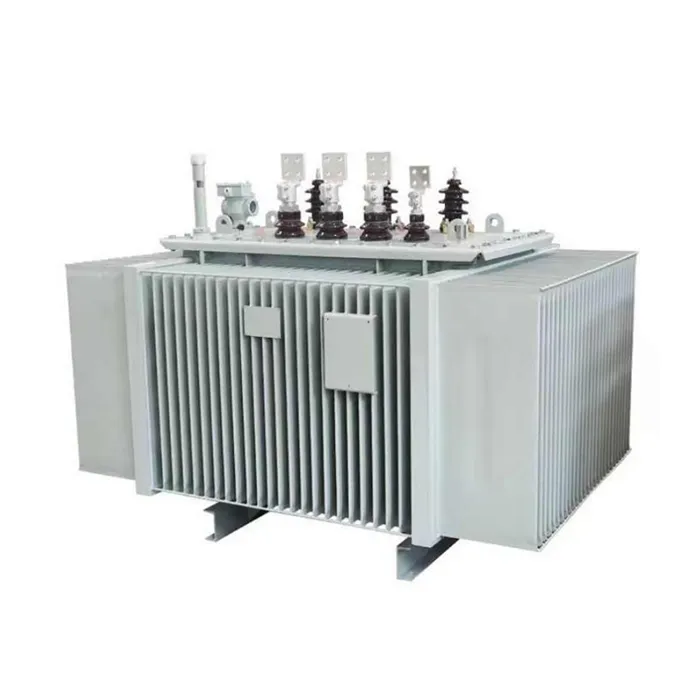

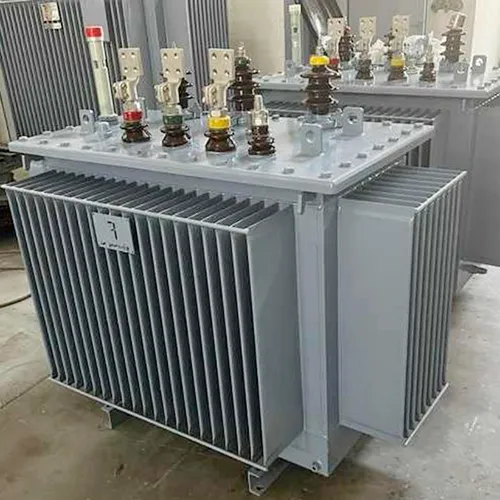

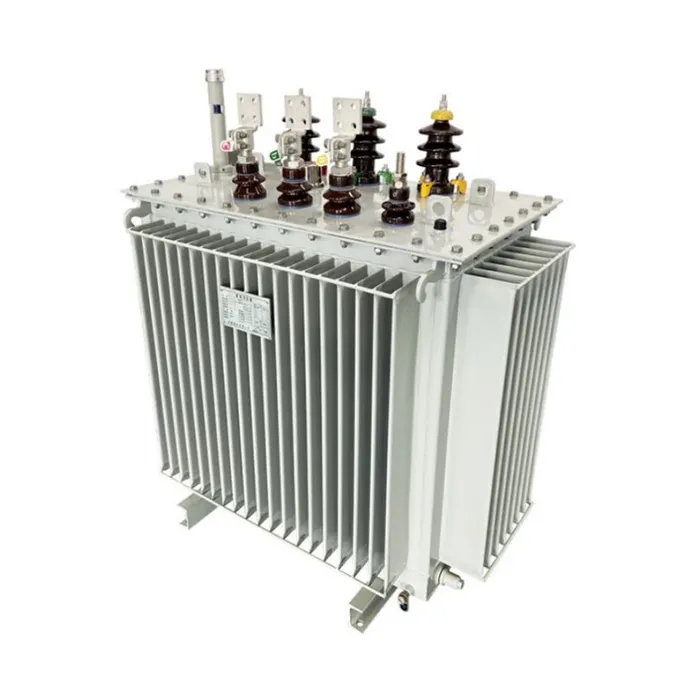

İki Sargılı Üç Fazlı Yüksek Gerilim Trafosu

Şirketimiz, yüksek gerilim şebekeleri ve büyük ölçekli enerji üretimi uygulamaları için güvenilir ve verimli güç iletimi sağlamak üzere tasarlanmış, İki Sargılı Üç Fazlı Yüksek Gerilim Transformatörünün profesyonel bir üreticisidir. Temel avantajımız, devre dışı kademe değiştiriciler ve yükte kademe değiştiriciler gibi çoklu gerilim düzenleme yöntemleri de dahil olmak üzere, dalgalanan şebeke koşulları altında güç kesintisi olmadan gerilim ayarlamasına olanak tanıyan esnek olmayan uygulama çözümlerinde yatmaktadır. Yağa daldırılmış kendinden soğutma, cebri havayla soğutma ve cebri yağ sirkülasyonu gibi çeşitli soğutma seçenekleriyle transformatörlerimiz çeşitli kurulum ortamlarına sorunsuz bir şekilde uyum sağlar. Bu ürünler basitleştirilmiş yapıyı, kararlı çalışmayı, güçlü darbe ve aşırı yük direncini ve yüksek maliyet etkinliğini bir araya getirerek onları trafo merkezleri, enerji santralleri ve endüstriyel güç sistemleri için tercih edilen seçenek haline getiriyor.

Marka : Lugao Power Co., Ltd.
Sertifikasyon:ISO/CE/Tip test raporu

Talep Gönder

Ürün Açıklaması

Tarafından üretilen İki Sargılı Üç Fazlı Yüksek Gerilim TransformatörüLugao Güç Co, Ltdyüksek gerilim iletim ve dağıtım şebekeleri için özel olarak tasarlanmış yüksek performanslı bir güç transformatörüdür. Üç sargılı tasarımlardan farklı olarak, bu transformatör yalnızca yüksek gerilim ve alçak gerilim sargılarına sahiptir, bu da yapıyı önemli ölçüde basitleştirirken operasyonel güvenilirliği artırır. Bu tasarım, arıza noktalarını azaltır ve arıza toleransını artırır; bu da onu özellikle jeneratör yükseltme uygulamaları ve şebeke ara bağlantısı için uygun hale getirir.

Düşük kayıplı tanecik odaklı silikon çelik çekirdek ve yüksek iletkenliğe sahip oksijensiz bakır sargılarla üretilen transformatör, olağanüstü derecede düşük yüksüz ve yük kayıpları elde eder. Sağlamyağa batırılmış soğutma sistemiverimli ısı dağılımı sağlarken, tamamen sızdırmaz tank yapısı yağ oksidasyonunu ve nem girişini önler. Çoklu düzenleme ve soğutma konfigürasyonlarının mevcut olmasıyla bu ürün, zorlu çalışma koşullarında uzun vadeli istikrarlı performans sunar.

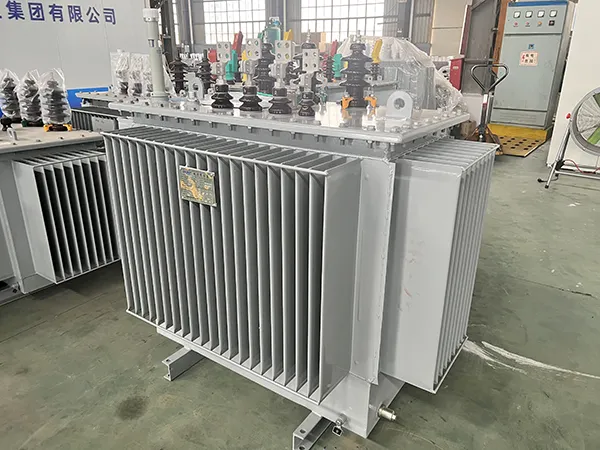

Two Winding Three Phase High Voltage Transformer

Ürün Özelliği ve Uygulaması

Özellikler

IEC, ANSI, GB ve diğer uluslararası standartları karşılar veya aşar

Basitleştirilmiş yapı ve gelişmiş güvenilirlik için iki sargılı tasarım

Devre dışı veya yük altında kademe değiştiricilerle esnek voltaj regülasyonu

Çoklu soğutma yöntemleri: yağa batırılmış kendinden soğutma, cebri havayla soğutma, cebri yağ sirkülasyonu

Yüksek aşırı yük kapasitesi ve mükemmel kısa devreye dayanma kapasitesi

Tamamen kapalı oluklu tank tasarımı, yağın oksidasyonunu ve nem girişini önler

Düşük gürültülü çalışma ve yüksek enerji verimliliği

Zorlu dış mekan ortamlarına uygun sağlam yapı

Kolay kurulum ve bakım için standartlaştırılmış boyutlar

Soru-Cevap: İki Sargılı Üç Fazlı Yüksek Gerilim Transformatörü Hakkında Temel Bilgiler

Q:İki sargılı üç fazlı yüksek gerilim transformatörü nedir?

A:İki sargılı üç fazlı yüksek gerilim transformatörü, ortak bir manyetik çekirdeğin etrafına sarılmış iki ayrı sargıdan (bir yüksek gerilim birincil sargısı ve bir alçak gerilim ikincil sargısı) oluşur. Üç fazlı güç sistemlerinde voltajı yükseltmek veya düşürmek için kullanılır ve üç sargılı veya otomatik transformatör tasarımlarına daha basit ve daha güvenilir bir alternatif sunar. Bu yapı, yalnızca iki voltaj seviyesinin gerekli olduğu enerji santrallerinde, trafo merkezlerinde ve endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.

Q:Bu transformatörü uygulamada esnek kılan nedir?

A:Esneklik iki temel hususla sağlanır. İlk olarak, voltaj düzenleme seçenekleri, kullanıcıların sabit voltaj gereksinimleri olan uygulamalar için devre dışı kademe değiştiricileri veya önemli voltaj dalgalanmaları olan şebekeler için yükte kademe değiştiricileri seçmesine olanak tanıyarak güç kaynağını kesmeden düzenlemeye olanak tanır. İkincisi, soğutma yöntemi esnekliği, standart uygulamalar için yağa daldırılmış kendinden soğutmayı, kapasiteyi artırmak için basınçlı hava soğutmasını ve yüksek yük veya yüksek sıcaklıktaki ortamlar için zorlamalı yağ sirkülasyonunu içerir ve çeşitli kurulum koşullarına uyum sağlar.

Q:İki sargılı tasarım güvenilirliği nasıl artırır?

A:Üç sargılı transformatörlere kıyasla daha az sargı ve daha basit iç bağlantılara sahip olan iki sargılı yapı, potansiyel arıza noktalarını azaltır ve üretim ve bakımı kolaylaştırır. Bu, daha yüksek operasyonel güvenilirlik, daha düşük dahili arıza riski ve daha kolay sorun giderme sağlar; bu da onu jeneratör yükseltme veya ana şebeke trafo merkezleri gibi kritik uygulamalar için ideal hale getirir.

Q:Yüksek aşırı yük kapasitesi ve kısa devreye dayanma kapasitesinin avantajları nelerdir?

A:Yüksek aşırı yük kapasitesi, transformatörün, talebin dalgalandığı endüstriyel veya şebeke ortamlarında çok önemli olan, aşırı ısınma veya performans kaybı olmadan geçici yük dalgalanmalarıyla başa çıkabilmesini sağlar. Optimize edilmiş sargı yapıları, sağlam kelepçeleme sistemleri ve yüksek mukavemetli yalıtım malzemeleriyle elde edilen mükemmel kısa devre dayanım özelliği, transformatörü şebeke arızaları sırasında mekanik ve termal gerilimlerden koruyarak hizmet ömrünü önemli ölçüde uzatır.

Ana Uygulama Senaryoları

Enerji Üretim Tesisleri:Jeneratörleri yüksek gerilim iletim şebekelerine bağlamak için jeneratör yükseltici transformatörler olarak kullanılır.

Izgara Trafo Merkezleri:110kV ila 35kV veya 220kV ila 110kV gibi iki şebeke seviyesi arasındaki voltaj dönüşümü için idealdir.

Endüstriyel Güç Sistemleri:Güvenilir güç kaynağı gerektiren büyük endüstriyel tesisler için yüksek voltajdan düşük voltaja dönüşüm sağlar.

Yenilenebilir Enerji Entegrasyonu:Zorlu çevre koşullarında şebeke bağlantısı için voltajın yükseltildiği rüzgar santralleri ve güneş enerjisi santralleri için uygundur.

Altyapı Projeleri:Yüksek güvenilirlik ve esnek kurulum seçenekleri gerektiren havalimanlarında, demiryollarında, veri merkezlerinde ve hastanelerde kullanılır.

Ürün Parametresi (Şartname)

Derecelendirme (kVA)	YG (kV)	AG (kV)	Vektör Grubu	Empedans (%)	Yüksüz Kayıp (kW)	Yük Kaybı (kW)	Yüksüz Akım (%)	Ağırlık (kg)	Boyutlar (U×G×Y) mm
1000	35	10	YND11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YND11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YND11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YND11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YND11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Not: Kılavuz çekme aralığı: ±%5, ±2×%2,5; Frekans: 50Hz / 60Hz mevcut; Talep üzerine özel voltaj oranları mevcuttur.

Üretim Detayları

Çekirdek Malzeme ve Üretim Süreci

İki sargılı üç fazlı yüksek gerilim transformatör çekirdeği, yüksüz kayıpları en aza indiren ve mıknatıslama akımını azaltan, kademeli bindirme bağlantı tasarımına sahip yüksek geçirgenliğe sahip soğuk haddelenmiş tanecik odaklı silikon çelik kullanılarak üretilmiştir. Çekirdek laminasyonları, sıkı bağlantılar ve düzgün manyetik yollar sağlamak için hassas bir şekilde kesilir ve otomatik olarak istiflenir. Çekirdek, yapısal bütünlüğü ve düşük gürültülü çalışmayı korumak için yarı kuru cam bantla güvenli bir şekilde bağlanmıştır.

Sargı Yapısı

Hem yüksek gerilim hem de alçak gerilim sargıları, yüksek iletkenlik ve düşük dirençli kayıplar sunan, oksijensiz bakır iletkenler kullanılarak yapılmıştır. Alçak gerilim sargısı, uzunlamasına yağ kanallarına sahip folyo veya helisel bir yapı benimseyerek, mekanik mukavemeti ve kısa devreye dayanma kabiliyetini önemli ölçüde artırır. Yüksek gerilim sargısı, gerilim dağıtımını ve darbe mukavemetini optimize etmek için aralıklı veya sürekli disk konfigürasyonlarıyla tasarlanmıştır.

Yalıtım ve Soğutma Sistemi

Mükemmel dielektrik dayanımı ve kimyasal stabilite sağlamak için yüksek kaliteli mineral yalıtım yağı veya çevre dostu, yüksek yanma noktasına sahip yalıtım sıvısı kullanılır. Yağlı kağıt yalıtım sistemi, kalan nemi ve havayı ortadan kaldırmak için vakumlu kurutma ve yağ doldurma işlemlerinden geçirilerek yüksek kısmi deşarj başlangıç voltajı ve uzun vadeli operasyonel güvenilirlik sağlanır. Soğutma seçenekleri arasında çeşitli uygulama gereksinimlerini karşılamak için yağa daldırılmış kendinden soğutma (ONAN), basınçlı hava soğutması (ONAF) ve zorlamalı yağ sirkülasyonu (OFAF) bulunur.

Tank ve Sızdırmazlık Yapısı

İki sargılı üç fazlı yüksek gerilim transformatörü oluklu tank tasarımını benimser. Oluklu tank tasarımı, koruyucuya ihtiyaç duymadan termal genleşme telafisi sağlar. Tamamen sızdırmaz yapı, yağın oksidasyonunu ve nem girişini önleyerek bakım sıklığını azaltır ve yağ ömrünü uzatır. Anormal koşullar altında güvenli çalışmayı sağlamak için basınç tahliye vanaları ve düşük seviye alarmlı yağ seviyesi göstergeleri standarttır.

Koruma ve Kontrol Yapılandırması

Standart ekipman, alarm kontaklarına sahip bir yağ sıcaklığı göstergesi, bir sargı sıcaklığı göstergesi ve bir basınç tahliye vanasını içerir. Gelişmiş izleme gerektiren uygulamalar için, dinamik yük yönetimini ve erken arıza tespitini mümkün kılan opsiyonel gaz röleleri ve fiber optik sıcaklık ölçüm sistemleri mevcuttur.

Kalite ve Test Güvencesi

İki sargılı üç fazlı yüksek gerilim transformatörleri, teslimattan önce yüksüz kayıp ve yük kaybı testleri, kısa devre empedans testleri, indüklenmiş aşırı gerilim dayanım testleri, kısmi deşarj testleri ve yıldırım darbe testleri dahil olmak üzere kapsamlı tip testlerinden ve rutin testlerden geçmelidir. Tüm temel performans göstergeleri, hem ulusal standartların hem de IEC spesifikasyonlarının gerekliliklerini aşarak karmaşık saha koşullarında uzun vadeli istikrarlı çalışmayı sağlar.

Ürün Satış Sonrası Hizmet

Tüm ürünler, normal kullanım koşullarında üretim hatalarına karşı, sızıntısız ve boyası soyulmadan çalışma garantisiyle beş yıl garanti kapsamındadır.

Ömür boyu servis desteği, ürünün yaşam döngüsü boyunca yedek parçaların ve teknik desteğin kullanılabilirliğini sağlar.

Uygun bakım koşulları altında 30 yıldan az olmayan bir hizmet ömrüne sahip olacak şekilde tasarlanmıştır.

Ekipman arızası durumunda tedarikçi, bildirimden sonraki bir saat içinde müdahale edecek ve yurt içinde 24 saat içinde teknik personeli sahaya gönderecektir.

Hizmet Taahhüdü

Lugao Güç Co, Ltd, ISO 9001-2008 Kalite Yönetim Sistemi altında faaliyet göstererek tüm İki Sargılı Üç Fazlı Yüksek Gerilim Transformatörlerinin fabrikadan çıkmadan önce %100 kalite standartlarını karşılamasını sağlar. Müşteri memnuniyetinin tam olarak sağlanması için kapsamlı satış öncesi, satış ve satış sonrası hizmetler verilmektedir.

Standartlara Uygunluk:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 IEC 60076 serisi
