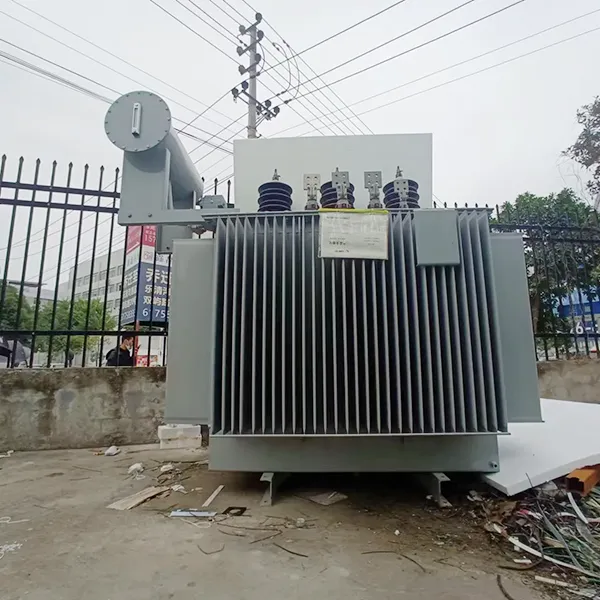

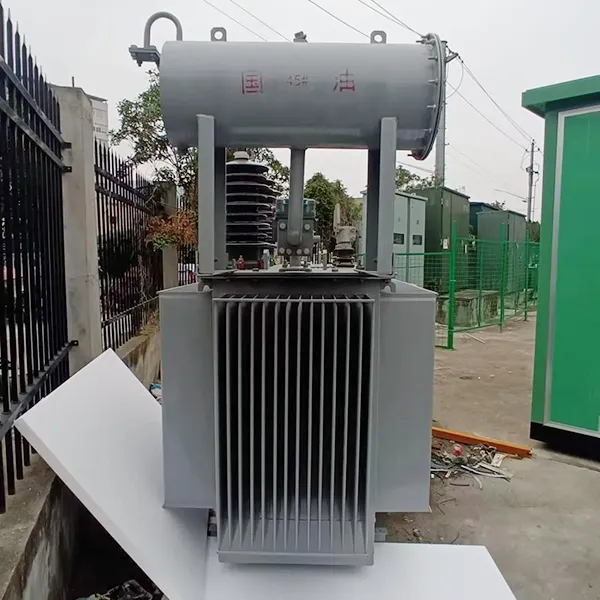

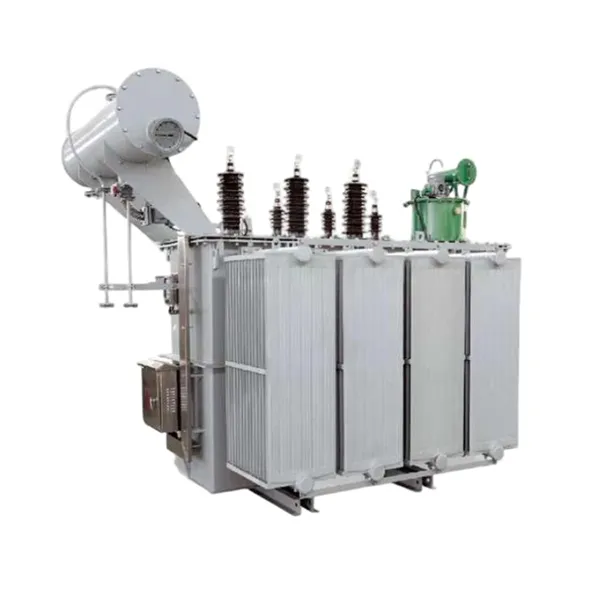

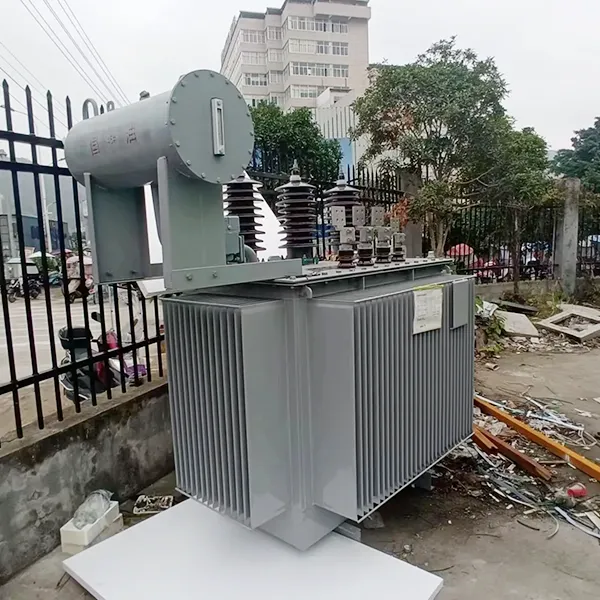

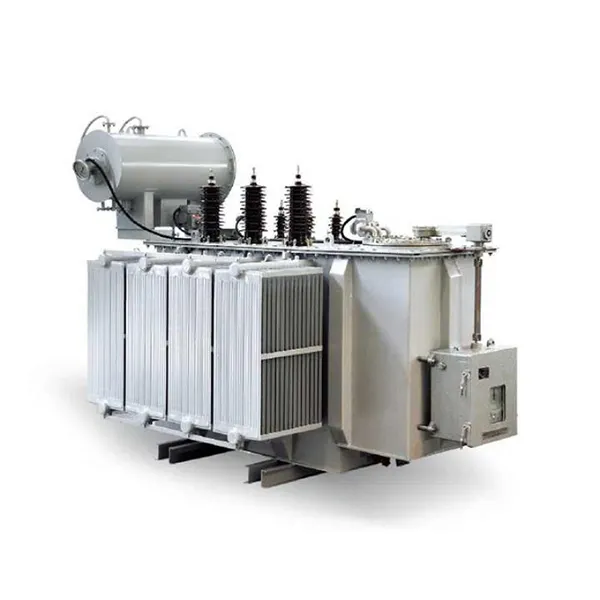

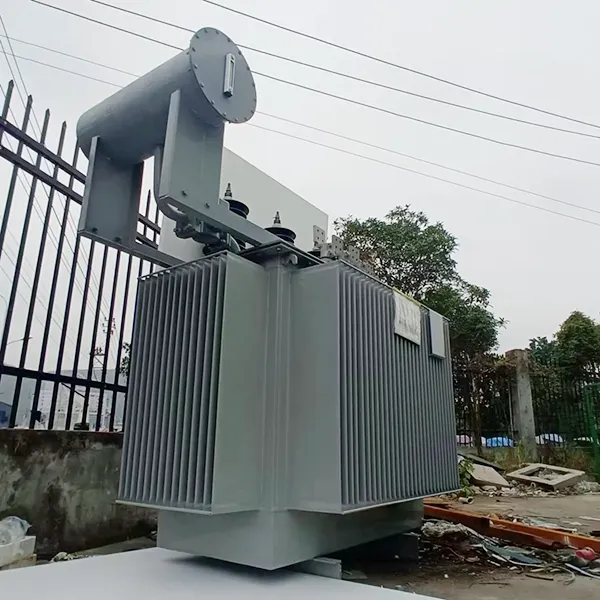

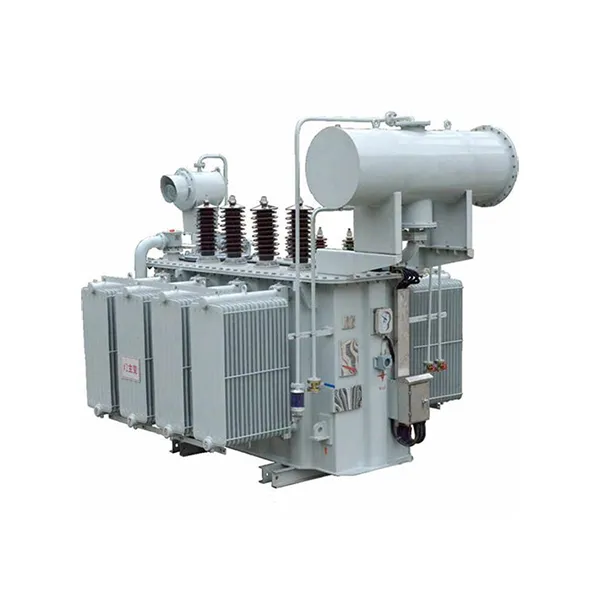

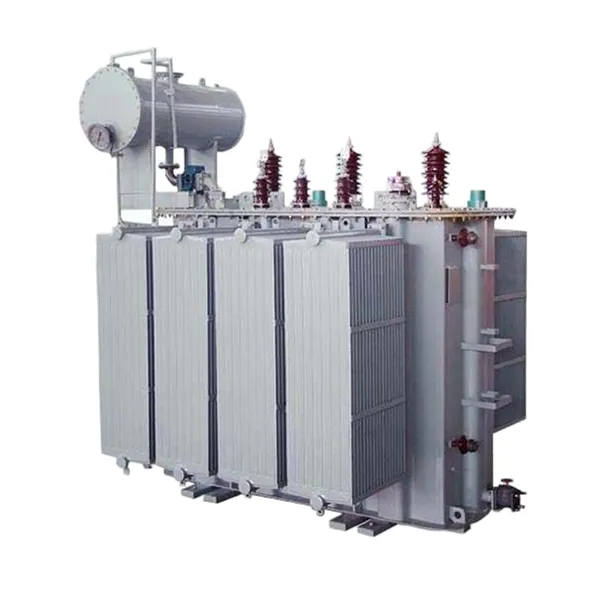

Üç Fazlı Orta Gerilim Elektrik Trafosunu Artırın

Yükseltilmiş üç fazlı orta gerilim elektrik transformatörümüz, düşük voltajlı gücü (0,4kV gibi) orta voltaj çıkışına (11kV, 22kV veya 33kV gibi) dönüştürmek üzere tasarlanmıştır ve uzun mesafelerde verimli iletim veya dağıtım ağlarına entegrasyon sağlar. Bu ürün, güvenilir voltaj yükselmesi gerektiren yenilenebilir enerji projeleri, endüstriyel tesisler ve enerji santralleri için gereklidir.

Transformatör, minimum kayıp ve yüksek termal kararlılık sağlayan, yüksek geçirgenliğe sahip tanecikli silikon çelik çekirdek ve oksijensiz bakır sargılara sahiptir.yağa batırılmış soğutma sistemiÜstün ısı dağılımı sağlarken, tamamen yalıtılmış yapı çevresel kirleticilere karşı koruma sağlayarak bakım ihtiyaçlarını azaltır ve servis ömrünü uzatır.

Ürün Parametresi (Şartname)

Yükseltilmiş Üç Fazlı Yağa Daldırılmış Transformatör-Tipik Özellikler (0,4kV / 11kV)

Standart Ekipman İçeriği

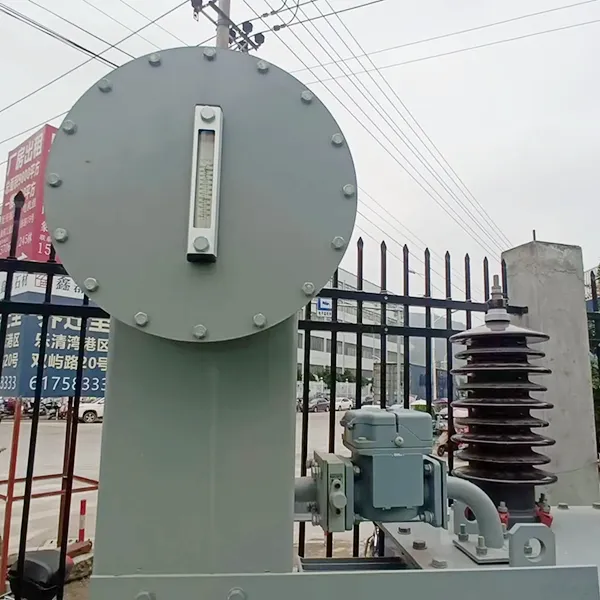

1. Düşük seviye alarmlı yağ seviye göstergesi

2. Basınç tahliye vanası

3. Alarm kontaklı termometreyi çevirin

4. Arıza tespiti için opsiyonel gaz rölesi

Ürün Özelliği ve Uygulaması

Özellikler

üç fazlı orta gerilim elektrik transformatörlerini hızlandırmak uluslararası standartları karşılar veya aşar - IEC 60076, ANSI C57.12, GB1094 ve SANS 780 ile uyumludur, küresel uygulanabilirlik ve güvenilirlik sağlar.

Tamamen sızdırmaz oluklu tank tasarımı - Koruyucu ihtiyacını ortadan kaldırır, yağ oksidasyonunu ve nem girişini önler, uzun süre bakım gerektirmeden çalışmayı mümkün kılar.

Yüksek aşırı yük kapasitesi ve termal stabilite - Yağa batırılmış soğutma sistemi, sürekli yüksek yük koşullarında veya dalgalanan giriş voltajlarında bile istikrarlı performans sağlar.

Düşük gürültülü çalışma - Optimize edilmiş çekirdek bağlantı yapısı ve titreşim sönümleyici tasarım, konut veya gürültüye duyarlı ortamlar için uygun, çalışma gürültüsünü azaltır.

Esnek kurulum için kompakt yapı - Modüler tasarım, direğe monteli, yastığa monteli veya trafo merkezi konfigürasyonlarına olanak tanıyarak, alanın kısıtlı veya dış mekan sahalarına uyum sağlar.

Sağlam kısa devre dayanım kapasitesi - Folyo tipi düşük voltajlı sargılar ve sert bobin destek yapıları, ani arıza koşulları altında mekanik bütünlüğü sağlar.

Kolay kurulum ve az bakım - Standartlaştırılmış kaldırma pabuçları, taban montaj delikleri ve kablo giriş seçenekleri, yerinde kurulumu kolaylaştırır; Tamamen kapalı tasarım rutin bakımı en aza indirir.

Ömür boyu destekle uzun hizmet ömrü - Ömür boyu teknik destek ve yedek parça bulunabilirliğiyle desteklenen minimum 30 yıllık çalışma ömrü için tasarlanmıştır.

Voltaj regülasyonu için çoklu kademe aralıkları - ±%5, ±2×%2,5 kademe kademe seçenekleri sunarak, şebeke veya yük değişikliklerini karşılamak için hassas voltaj ayarı yapılmasına olanak tanır.

Çevre dostu izolasyon sıvısı seçenekleri-Çevreye duyarlı uygulamalar için doğal ester (bitkisel yağ) veya yüksek yanma noktasına sahip izolasyon sıvıları ile mevcuttur.

Soru-Cevap: Transformatör Öngörülerini Yükseltmeyle İlgili Temel Bilgiler

S: Yükseltici transformatör nedir?

C: Yükseltici bir transformatör, düşük giriş voltajını daha yüksek bir çıkış voltajına yükseltir. Birincil sargıda daha az dönüş ve ikincil sargıda daha fazla dönüş vardır. Bu tip transformatör, üretilen düşük voltajlı enerjinin şebeke iletimi için artırılması gereken güneş enerjisi çiftlikleri ve rüzgar enerjisi santralleri gibi yenilenebilir enerji sistemleri için kritik öneme sahiptir.

S: Bu yükseltici transformatör enerji verimliliğini nasıl artırır?

C: Transformatörümüz, kademeli bindirme bağlantı çekirdek tasarımına sahip yüksek geçirgenliğe sahip soğuk haddelenmiş tanecik odaklı silikon çelik kullanıyor. Bu, histerezis ve girdap akımı kayıplarını önemli ölçüde azaltır, geleneksel transformatörlere kıyasla yüksüz ve yük kayıplarını azaltır, bu da doğrudan işletme maliyetlerini azaltır.

S: Yağa batırılmış soğutma sistemi, hızlandırılmış uygulamalar için neden önemlidir?

C: Yalıtım yağı hem dielektrik dayanımı hem de verimli ısı dağılımı sağlar. Isıyı çekirdekten ve sargılardan tank yüzeyine aktararak, sürekli yüksek yük veya yükseltme uygulamalarında tipik olan yüksek sıcaklık koşullarında bile kararlı çalışmayı sağlar.

S: Bu üç fazlı orta gerilim elektrik transformatörünü dış mekanlarda kullanabilir miyim?

C: Evet. Tamamen kapalı oluklu tank tasarımı, dahili bileşenleri nemden, tozdan ve aşındırıcı ortamlardan koruyarak güneş enerjisi santralleri, rüzgar santralleri ve endüstriyel trafo merkezleri gibi dış mekan kurulumları için idealdir.

Özelliklerin Avantajları

Önemli Ölçüde Azalan İşletme Maliyetleri: Optimize edilmiş manyetik devre ve düşük kayıplı malzemeler, enerji kayıplarını azaltarak transformatörün kullanım ömrü boyunca elektrik maliyetlerini düşürür.

Yüksek Operasyonel Güvenilirlik: Gelişmiş kısa devreye dayanıklı tasarım ve iyileştirilmiş yalıtım sistemleri, şebeke dalgalanmaları veya arıza koşullarında bile kararlı çalışmayı sağlar.

Düşük Bakım Gereksinimleri: Tamamen yalıtılmış yapı, yağ değiştirme ihtiyacını ortadan kaldırır ve denetim sıklığını azaltarak arıza süresini ve bakım masraflarını en aza indirir.

Kompakt ve Uyarlanabilir Tasarım: Modüler yapı, alanın kısıtlı olduğu ortamlarda esnek kuruluma olanak tanırken, standartlaştırılmış arayüzler şalt ve kontrol sistemleriyle entegrasyonu kolaylaştırır.

Ürünler Çevreye Uyum Sağlıyor

Uygulama Senaryoları

Yenilenebilir Enerji Sistemleri: Güneş enerjisi çiftlikleri ve rüzgar enerjisi santralleri için üretilen düşük voltajlı enerjiyi şebeke bağlantısı için orta voltaj seviyelerine çıkarmak için idealdir.

Endüstriyel Tesisler: Jeneratörlerden veya invertörlerden gelen düşük voltajlı gücün dağıtım için yükseltilmesi gereken üretim tesislerinde ve ağır endüstrilerde kullanılır.

Altyapı Projeleri: Yedek veya ana güç sistemleri için güvenilir voltaj yükseltmesi gerektiren havaalanları, demiryolları ve veri merkezleri için uygundur.

Elektrik Santralleri: Uzun mesafelere iletim için voltajın arttırılması gereken küçük ölçekli elektrik üretim istasyonlarında uygulanır.

Üretim Detayları

Temel Malzeme ve Süreç

Yükseltici transformatörün çekirdeği, kademeli bindirme bağlantı tasarımına sahip, yüksek geçirgenliğe sahip soğuk haddelenmiş tanecik odaklı silikon çelik kullanılarak yapılmıştır. Çekirdek, düzgün manyetik akı dağılımı sağlamak, yüksüz kayıpları ve mıknatıslama akımını en aza indirmek için hassas bir şekilde kesilir ve otomatik olarak istiflenir.

Sargı Yapısı

Hem yüksek gerilim hem de alçak gerilim sargıları oksijensiz bakır iletkenlerle sarılır. Alçak gerilim sargıları, uzunlamasına yağ kanallarına sahip folyo veya helisel bir yapı kullanarak mekanik mukavemeti ve kısa devreye dayanma kabiliyetini artırır.

Yalıtım ve Soğutma Sistemi

Yüksek kaliteli madeni yağ veya çevre dostu, yüksek yanma noktasına sahip izolasyon sıvısı kullanılır. Yağlı kağıt yalıtım sistemi, kalan nemi ve havayı ortadan kaldırmak için vakumlu kurutma ve yağ doldurma işlemlerinden geçirilerek yüksek dielektrik mukavemeti ve uzun vadeli güvenilirlik sağlanır.

Tank ve Sızdırmazlık

Oluklu tank tasarımı, koruyucuya ihtiyaç duymadan termal genleşme telafisi sağlar. Tamamen yalıtılmış yapı, yağın oksidasyonunu ve nem girişini önleyerek bakım sıklığını azaltır ve yağ ömrünü uzatır.

Soru-Cevap: Üretim ve Kalite Güvencesi

S: Üç Fazlı Yağa Daldırılmış Transformatörün kısa devreye dayanma kabiliyetini artırmayı nasıl sağlıyorsunuz?

C: Transformatörlerimiz ulusal çapta tanınan laboratuvarlarda kısa devre testlerinden geçmektedir. Folyo sargılar, sert bobin destekleri ve kendinden kilitlenen bağlantı elemanlarının kombinasyonu, ani arıza koşullarında yapının sağlam kalmasını sağlar.

S: Hangi kalite standartlarını takip ediyorsunuz?

C: Tüm ürünler IEC 60076, GB1094 ve ISO 9001:2015 standartlarına uygun olarak tasarlanmış, üretilmiş ve test edilmiştir. Her ünite teslimattan önce kapsamlı rutin ve tip testlerine tabi tutulur.

Transformatörlerin tasarımı ve testi aşağıdaki standartlara uygun olacaktır:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Güç Transformatörleri》

GB/T6451-2015 《Yağlı Güç Transformatörleri için Şartname ve Teknik Gereksinimler》

JB/T3837-2010 《Trafo Ürünleri için Tip Tanımlamalarının Derlenmesi Yöntemi》

GB/T311.1-3.11-97 《Yüksek Gerilim İletim ve Transformasyon Ekipmanları için Yalıtım Koordinasyonu ve Yüksek Gerilim Test Teknikleri》

GB10237-88 《Güç Transformatörleri için Yalıtım Seviyeleri ve Dielektrik Testleri - Dış Yalıtım Havası Açıklıkları》

GB7595-87 《Servisteki Trafo Yağı için Kalite Standardı》

GB7328-87 《Transformatörler için Ses Seviyesinin Ölçümü》

GB7534-87 《Kısmi Deşarjın Ölçülmesi》

GB/T15164-94 《Yağlı Güç Transformatörleri için Yükleme Kılavuzu》

DL/T586-95 《Güç Ekipmanı Kullanıcılarının Üretim Denetimine İlişkin Teknik Kılavuz》

GB/T311.1-3.11-97 《Yüksek Gerilim İletim ve Transformasyon Ekipmanları için Yalıtım Koordinasyonu ve Yüksek Gerilim Test Teknikleri》

GB2536-1990 《Transformatör Yağı》

JB/T56011-92 《Yağlı Güç Transformatörleri için Ürün Kalitesi Sınıflandırması》

ZBK41005-89 《6-220KV Transformatörlerin Ses Seviyesi》
