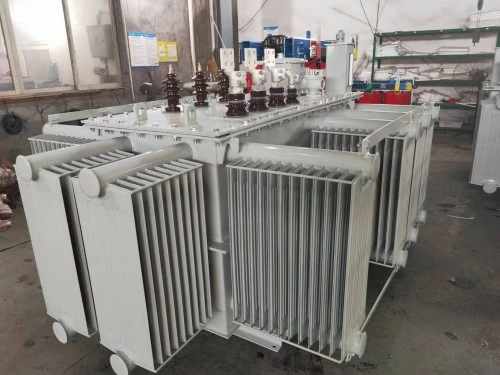

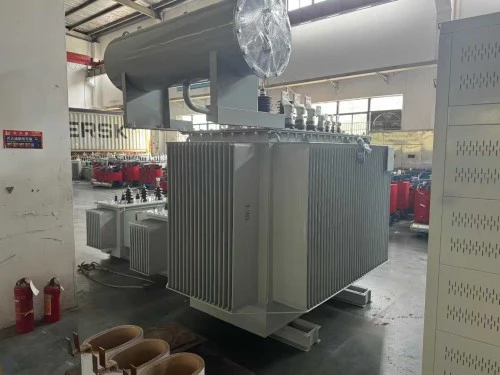

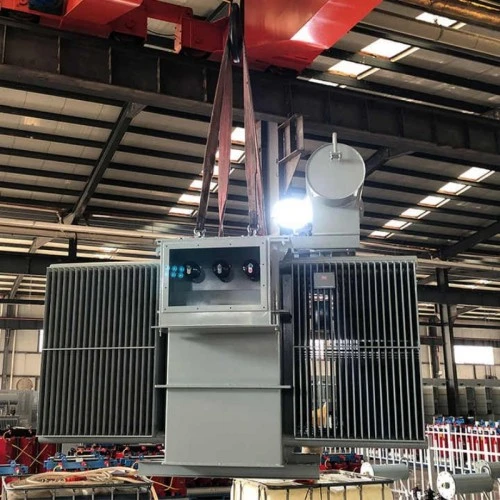

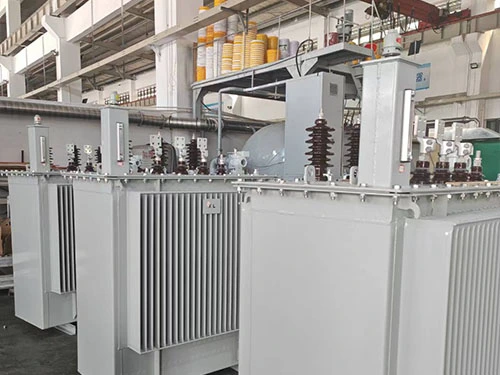

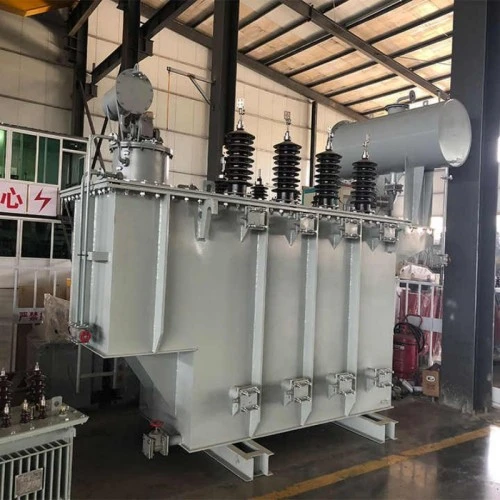

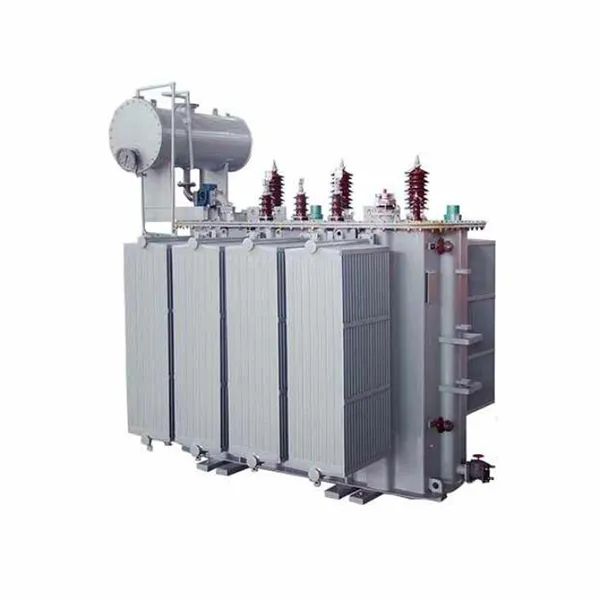

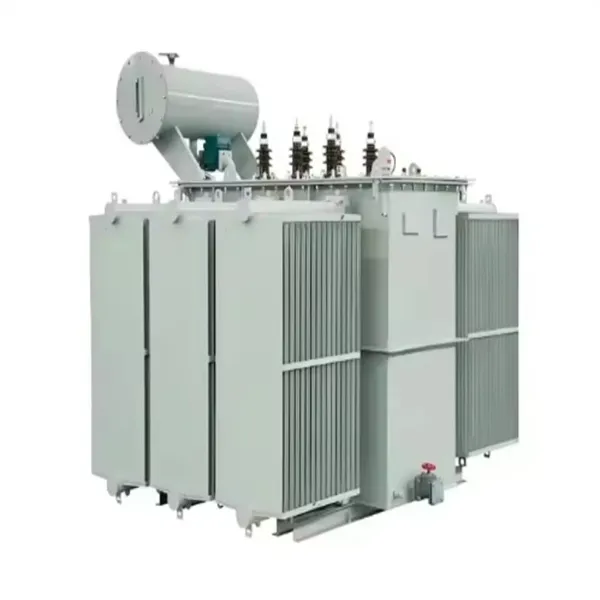

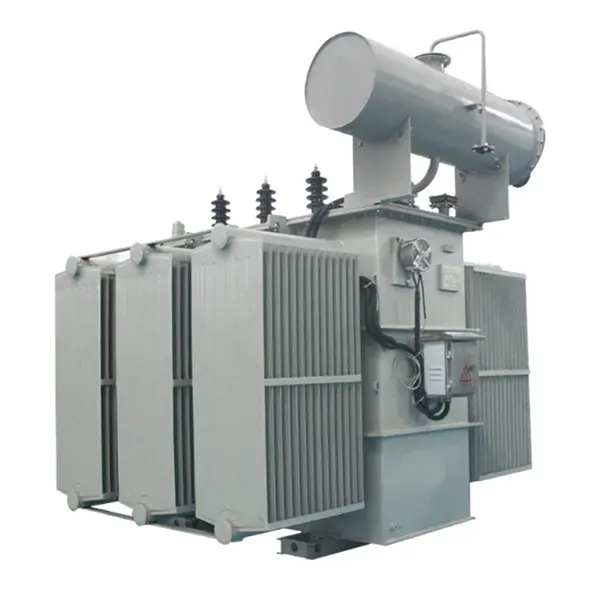

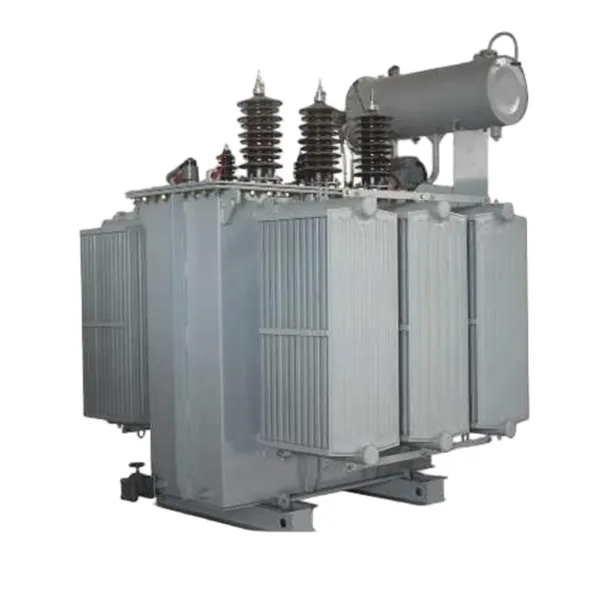

İki Sargılı Tek Fazlı Yağlı ONAN Trafo

İki Sargılı Tek Fazlı Yağlı ONAN Transformatörü, geleneksel ancak son derece güvenilir güç dönüştürme teknolojisinin zirvesini temsil eder. Şu tarihte:Lugao Güç Co., Ltd.,Herhangi bir elektrik dağıtım şebekesinin omurgasının transformatörlerinin sağlamlığında yattığının bilincindeyiz. Bu model, yüksek geçirgenliğe sahip silikon çelik çekirdekle ayrılmış, birincil ve ikincil sargı konfigürasyonunu kullanan iki farklı elektrik devresi arasındaki voltajı düşürmek veya artırmak için özel olarak tasarlanmıştır.

"ONAN" (Doğal Petrol Havası) tanımı, bu ünitenin doğal bir konveksiyon sürecine dayandığını belirtir. Yalıtım yağı ısındıkça doğal olarak dolaşarak termal enerjiyi tank duvarlarına aktarır ve bu enerji daha sonra ortam havasına dağılır. Bu, harici soğutma fanlarına veya pompalarına olan ihtiyacı ortadan kaldırır ve sonuçta sadece sessiz olmakla kalmayıp aynı zamanda mekanik arızalara da önemli ölçüde daha az eğilimli bir transformatör elde edilir.

Otomatik transformatörlerin aksine, İki Sargılı Tek Fazlı Yağlı ONAN Transformatörümüz, birincil ve ikincil taraflar arasında tam elektriksel izolasyon sağlar. Bu galvanik izolasyon güvenlik, harmoniklerin etkili bir şekilde filtrelenmesi ve hassas aşağı akış ekipmanının geçici dalgalanmalardan korunması açısından kritik öneme sahiptir. İster yüksek gerilim iletim trafo merkezleri için ister ticari kompleksler için servis giriş transformatörü olarak kullanılsın, bu ünite olağanüstü kısa devre dayanım kapasitesi ve termal performansı garanti eder.

Ürün Parametresi (Şartname)

Lugao Power Co., Ltd. bu üniteleri özel şebeke gereksinimlerini karşılamak için yüksek derecede kişiselleştirmeyle üretmektedir. Aşağıda standart teknik özellikler verilmiştir:

Ürün Özelliği ve Uygulaması

S: Neden bir otomatik transformatör yerine İki Sargılı tasarımı seçmelisiniz?

1. YG ve AG devreleri arasında fiziksel ve elektriksel izolasyon sağlar.

2. Aşırı gerilimlerin (örn. yıldırım) sekonder tarafa aktarılmasını önler.

3. Konut, endüstriyel kontrol ve tıbbi tesislerde güvenlik için gereklidir.

4. Dalgalanan yükler altında daha iyi voltaj regülasyonu sunar.

S: Zorunlu soğutma yerine neden ONAN soğutma kullanılıyor?

1. Hareketli parça yok (fan yok, pompa yok) - yardımcı sistem arızası riski sıfır.

2. Bakım erişiminin sınırlı olduğu uzak yerler için idealdir.

3. Sessiz çalışma - gürültüye duyarlı ortamlar için uygundur.

4. Minimum müdahaleyle yaşam süresi genellikle 25 yılı aşıyor.

S: Lugao Power çekirdek ve sarım kalitesini nasıl sağlıyor?

1. Kademeli çekirdek yapısına sahip CRGO silikon çeliği kullanır.

2. Yüksüz kayıpları standart yığın çekirdeklere kıyasla yaklaşık %20 azaltır.

3. Yüksek iletkenliğe sahip bakır veya alüminyumdan yapılmış, eşit şekilde sarılmış sargılar.

4. Her ünite fabrikadan çıkmadan önce ısınma ve aşırı gerilim testlerine tabi tutulur.

Özel uygulama senaryoları

1. Kırsal Hizmet Dağıtımı: Elektrik hatlarının tarımsal pompalara ve uzak çiftliklere uzatılması.

2. Demiryolu Sinyalizasyonu: Yol kenarındaki ekipmanlar için güvenilir güç sağlar.

3. Konut Kompleksleri: Müstakil evler veya yüksek bina hizmetleri için orta voltajın 120V/240V'a düşürülmesi.

4. Endüstriyel Aydınlatma: Ağır hizmet tipi endüstriyel aydınlatma ızgaralarına güç sağlamak.

5. Yenilenebilir Entegrasyon: İzole edilmiş tek fazlı yükleri beslemek için güneş enerjisi invertörleriyle bağlantı.

Üretim Detayları

1. Çekirdek ve Sargı Yapısı

İki Sargılı Tek Fazlı Yağlı ONAN Transformatörünün kalbi çekirdeğinde yatmaktadır. Lugao Power, yüksek geçirgenliğe sahip CRGO çeliğinden yapılmış hassas kesimli, şevli bir çekirdek kullanır. Bu tasarım hava boşluğunu en aza indirerek mıknatıslanma akımını ve gürültüyü önemli ölçüde azaltır. Sargılar eşmerkezli olarak yerleştirilmiştir; AG sargısı çekirdeğe daha yakın konumlandırılır ve HV sargısı etrafına sarılır. Bu düzenleme elektromanyetik bağlantıyı ve mekanik gücü optimize eder.

2. Yalıtım ve Tank

Hem dielektrik izolatör hem de soğutma ortamı görevi gören yüksek kaliteli transformatör yağı (talep üzerine Madeni Yağ veya Doğal Ester) kullanıyoruz. Tank, ağır hizmet tipi çelikten üretilmiştir ve beş aşamalı bir yüzey işleme işlemiyle kaplanmıştır: yağdan arındırma, fosfatlama, astarlama, ara kaplama ve UV'ye dayanıklı son son kat boya. Bu, kıyı veya nemli ortamlarda korozyona karşı direnç sağlar.

3. Kalite Güvencesi ve Sertifikalar

Her ünite ISO 9001:2015 standartlarına uygun olarak üretilmektedir. Test protokollerimiz şunları içerir:

1. Rutin Testler: Sargı direnci ölçümü, voltaj oranı testi, boşta kayıp ve akım ölçümü, kısa devre empedansı ve dielektrik testleri.

2. Tip Testleri: Sıcaklık artışı testi, yıldırım darbe testi (LI) ve kısa devreye dayanma yeteneği testi.

3. Transformatörlerimizin uluslararası pazarlarda kabul edilmesini sağlayan, IEC 60076 ve ANSI/IEEE C57.12.00 gibi küresel standartları karşılayan sertifikalara sahibiz.

Neden Lugao Power'ı Seçmelisiniz? (Rakip Karşılaştırması)

İki Sargılı Tek Fazlı Yağa Daldırılmış ONAN Transformatörünü tedarik ederken, pazar, malzeme kalitesinden ödün veren düşük maliyetli seçeneklere doymuş durumdadır. Lugao Power Co., Ltd.'nin öne çıkmasının nedeni budur:

Taahhüdümüz: Sadece transformatör satmıyoruz; mühendislik çözümleri sunuyoruz. Teknik ekibimiz empedans hesaplamaları, kademe değiştirici konfigürasyonları ve kurulum rehberliği konularında yardımcı olur. Lugao Power ile, azalan bakım ihtiyaçları ve daha yüksek enerji verimliliği nedeniyle sürekli olarak daha düşük toplam sahip olma maliyeti (TCO) sağlayan İki Sargılı Tek Fazlı Yağa Daldırılmış ONAN Transformatörüne sahip olursunuz.

Uygulama Örnek Olayı: Kırsal Elektrifikasyon Projesi

2024 yılının 2. çeyreğinde, Güneydoğu Asya'daki bir belediye kuruluşu, yıldırım dalgalanmaları nedeniyle ithal kuru tip transformatörlerde sık sık arızalarla karşı karşıya kaldı. Lugao Power'ın İki Sargılı Tek Fazlı Yağlı ONAN Transformatör ünitelerine (50 kVA, 11kV/230V) geçiş yaptılar.

Sonuçlar:

1. Azaltılmış Arıza Oranı: İki muson mevsiminde %0 arıza oranı.

2. Termal Performans: ONAN soğutması, sarım sıcaklıklarını %90 yük altında önceki ünitelere göre 15°C daha düşük tuttu.

3. Bakım: Tesis, sağlam yağ koruma sistemi nedeniyle sıfır bakım müdahalesi bildirdi.

Paketleme ve Nakliye

Lojistiğin üretim kadar kritik olabileceğinin bilincinde olan Lugao Power, her İki Sargılı Tek Fazlı Yağlı ONAN Transformatörünün küresel nakliye için paketlenmesini sağlar.

Ambalaj: Üniteler yüksek kaliteli izolasyon yağıyla doldurulmuş olarak gönderilir. İhracat için ahşap kasalar (ISPM 15 sertifikalı) veya koruyucu ambalajlı çelik çerçeveler kullanıyoruz. Parafudrlar ve burçlar, taşıma hasarlarını önlemek için şok emici köpükle ayrı olarak paketlenir.

Dokümantasyon: Her gönderi kapsamlı bir kılavuz, test raporları ve kurulum şemaları içerir.

Teslim Süresi: Standart birimler 20-25 iş günü içinde mevcuttur. Özel siparişler 30-35 gün gerektirir.

Yükleme Limanı: Ningbo.

Sıkça Sorulan Sorular (SSS)

S1: Bu transformatör aşırı sıcaklıklarda açık havada kullanılabilir mi?

C: Kesinlikle. ONAN soğutma sistemi -25°C ila +50°C arasındaki ortam sıcaklıklarını idare edecek şekilde tasarlanmıştır. Zorlu ortamlar (çöl veya arktik) için Lugao Power, yağ hacmini ve tank radyatör tasarımını buna göre ayarlayabilir. Sağlam tank kaplaması, UV ve neme karşı dayanıklılık sağlayarak İki Sargılı Tek Fazlı Yağa Daldırılmış ONAN Transformatörünü direk montajı veya zemin seviyesindeki dış mekan kurulumları için ideal kılar.

S2: Bu transformatörün tipik ömrü nedir?

C: Doğru kurulum ve periyodik yağ testi ile çalışma ömrü genellikle 25 ila 30 yıl arasındadır. Çekirdek ve sargılar, nominal yük koşulları altında 30 yıllık yalıtım ömrüne olanak tanıyan bir termal sınıfla tasarlanmıştır. Lugao Power, uzatılmış servis sözleşmeleriyle birlikte standart 5 yıllık üretim garantisi sunmaktadır.

S3: Voltaj regülasyonu için kademe değiştiriciler sağlıyor musunuz?

C: Evet. Uygulamaya bağlı olarak hem Devre Dışı Kademe Değiştiricileri (OCTC) hem de Yükte Kademe Değiştiricileri (OLTC) sunuyoruz. Standart dağıtım için, şebeke dalgalanmalarını ayarlamak amacıyla enerjisi kesilmiş muslukları (+/- %2,5 veya %5) entegre ediyoruz. Sabit voltaj gerektiren hassas endüstriyel ekipmanlar için İki Sargılı Tek Fazlı Yağlı ONAN Transformatör satın alıyorsanız OLTC sistemi kurabiliriz.

S5: Standart transformatör ile sunduğunuz "Ağır Hizmet" çeşidi arasındaki fark nedir?

C: Standart ünitelerimiz ticari ve genel konut kullanımı için üretilmiştir. "Ağır Hizmet" versiyonumuzİki Sargılı Tek Fazlı Yağlı ONAN TrafoKısa süreler için %150'ye varan döngüsel aşırı yüklere dayanacak şekilde artırılmış bakır kesite, güçlendirilmiş çekirdek boyunduruğuna ve daha yüksek dereceli yalıtım yağına (Doğal Ester) sahiptir. Bu, başlangıç ​​akımlarının yüksek olduğu kaynak uygulamaları, madencilik ekipmanları veya tarımsal yükler için idealdir.

Lugao Power Co., Ltd. ile bugün iletişime geçin

Enerji ağınızın sürekliliğini sağlayın. İki Sargılı Tek Fazlı Yağlı ONAN Transformatörümüzün dayanıklılığını, verimliliğini ve güvenliğini seçin. Fiyat teklifi, teknik çizim veya toplu sipariş indirimleri için lütfen aşağıdaki sorgulama formunu kullanın.
