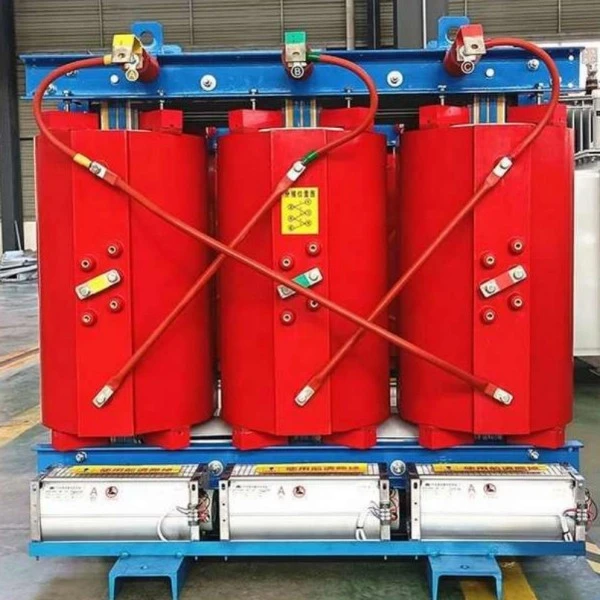

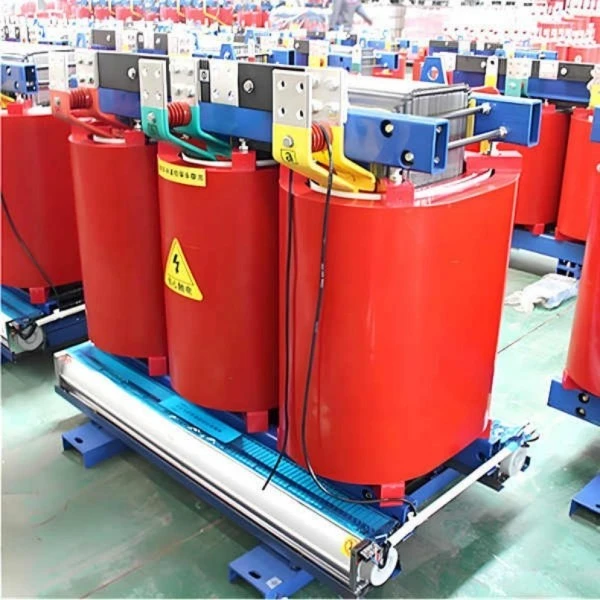

Bakır Sarma Pedi Monteli Kuru Tip Trafo

Bu Ekipman Nedir?

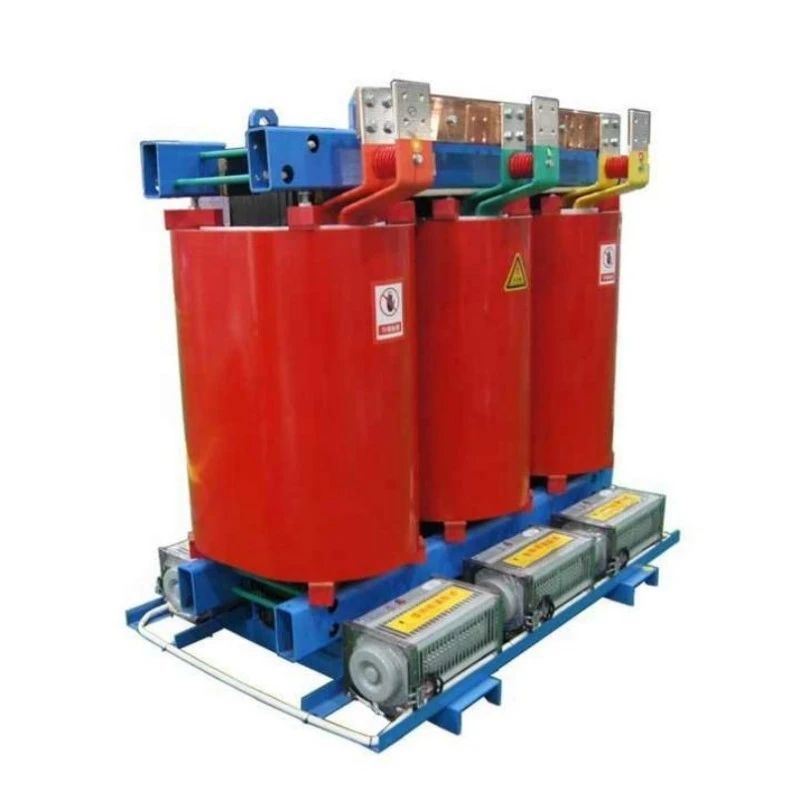

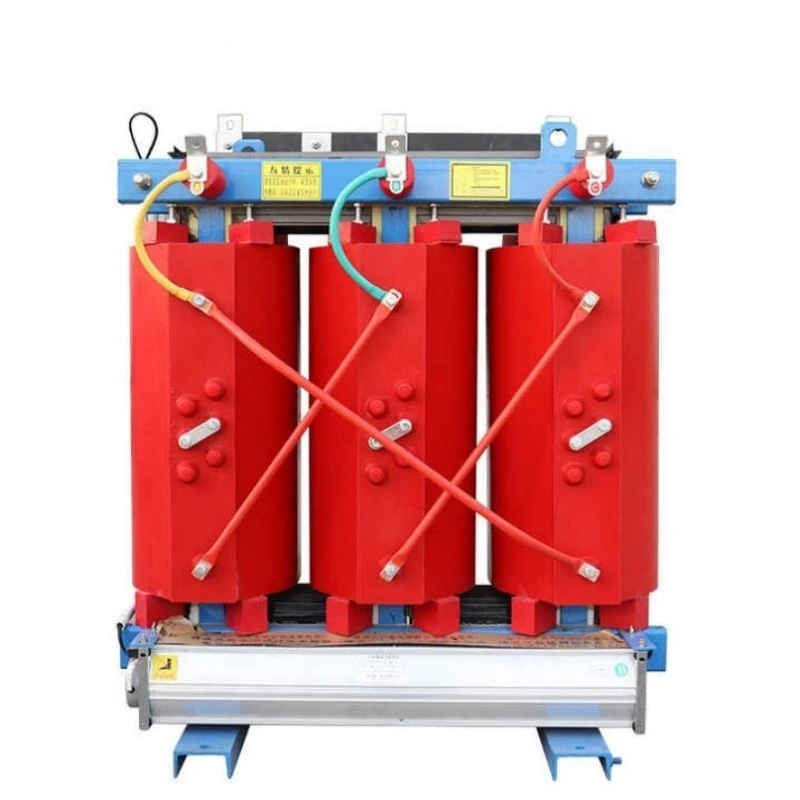

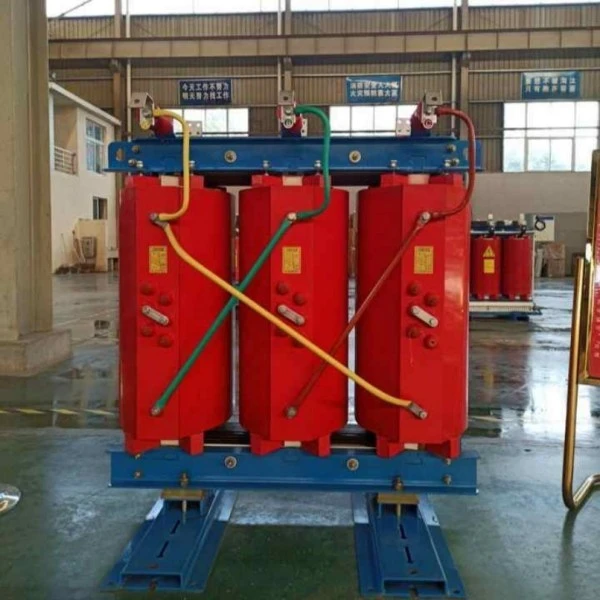

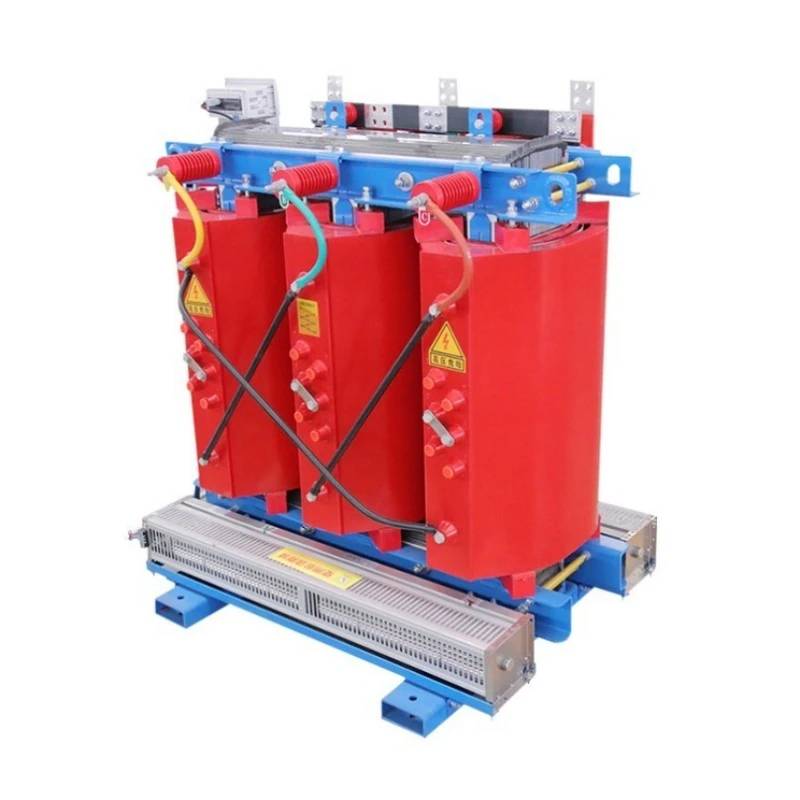

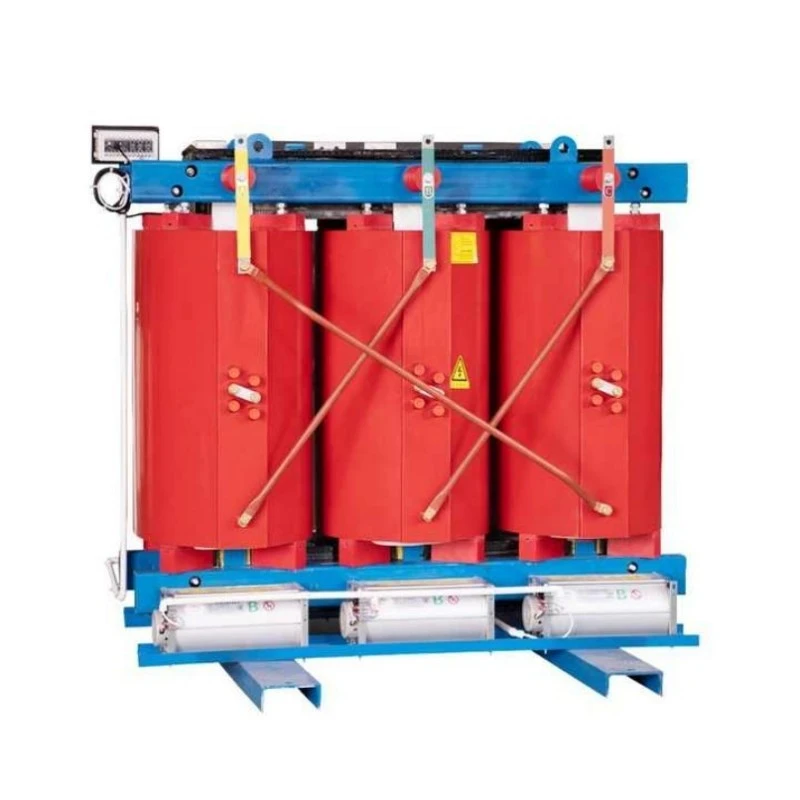

Bakır Sargılı Ped Montajlı Kuru Tip Transformatör, özellikle ped montajlı dış mekan kurulumları için tasarlanmış üç fazlı, dökme reçineli kuru tip bir transformatördür. Konut topluluklarına, ticari merkezlere, endüstriyel parklara ve yenilenebilir enerji projelerine güvenli dağıtım için orta voltajı (tipik olarak 10kV–35kV) düşük voltaja (400V/380V) düşürür.

Gelenekselden farklı olarakyağlı transformatörler, bu ürün izolasyon yağı kullanmaz. Bunun yerine, doğal veya cebri hava soğutmasıyla birleştirilmiş epoksi reçine katı izolasyonu kullanılır. Sargılar tamamen yüksek iletkenliğe sahip bakırdan yapılmış olup, daha düşük direnç kayıpları, daha iyi aşırı yük kapasitesi ve daha uzun servis ömrü sağlar. Yastığa monteli muhafaza, ayrı bir trafo merkezi binasına ihtiyaç duymadan doğrudan zemin seviyesinde kuruluma olanak tanır ve inşaat inşaat maliyetlerinden ve yerden önemli ölçüde tasarruf sağlar.

Ürün Açıklaması

Lugao'nun Bakır Sargı Yastığına Monte Edilen Kuru Tip Transformatörü, dış mekan dağıtım ağlarında güvenilirlik, verimlilik ve emniyet için tasarlanmıştır. 50kVA ila 2500kVA arasında derecelendirilen ve 10kV/0,4kV standart voltajlarla (6kV, 20kV veya 35kV'ye özelleştirilebilir) bu transformatör, GB 20052-2020 Seviye 2 enerji verimliliği standartlarını karşılar ve bazı modeller Seviye 1'e yaklaşır.

Temel elektrik performansı, geleneksel kuru tip transformatörlere göre %37'ye kadar daha düşük yüksüz kayıpları, %30'a kadar azaltılmış yük kayıplarını, ≤5pC kısmi deşarjı ve 1 metrede ≤55dB gürültü seviyelerini içerir. Bakır sargılar mükemmel termal iletkenlik ve mekanik dayanıklılık sağlayarak kısa devreye dayanma kapasitesini önemli ölçüde artırır.

Ünite, yağmura, toza ve vandalizme karşı koruma sağlayan, IP23 veya daha yüksek dereceli, hava koşullarına dayanıklı, kilitlenebilir yastığa monte edilmiş bir muhafaza içine yerleştirilmiştir. PT100 sensörlü akıllı sıcaklık kontrol sistemi, otomatik başlatılan fanlar, aşırı ısınma alarmı ve RS485 iletişimi standart olarak dahildir.

30 yıllık tasarım ömrü ve minimum bakım gereksinimleriyle bu Bakır Sargı Pedi Monteli Kuru Tip Transformatör, güvenli, uzun ömürlü ve enerji tasarrufu sağlayan bir dağıtım çözümü arayan kamu hizmetleri, EPC yüklenicileri ve tesis yöneticileri için ideal seçimdir.

Ürün Parametresi (Şartname)

Ürün Özelliği ve Uygulaması

Temel Özellikler

Tamamı Bakır Sargılar – Alüminyuma kıyasla daha düşük direnç kayıpları, daha yüksek aşırı yük kapasitesi ve daha iyi kısa devre dayanımı.

Yanmaz ve Patlamaya Dayanıklı – Epoksi reçine döküm, kendi kendine söner, yağ sızıntısı riski yoktur.

Ped Monteli Tasarım – Zemin seviyesinde kurulum, trafo merkezi binası gerektirmez, inşaat işlerinde %40-60 tasarruf sağlar.

Ultra Düşük Kayıplar – GB Seviye 2 enerji verimliliğini karşılar, yıllık elektrik faturalarını önemli ölçüde azaltır.

Akıllı İzleme – PT100 sensörleri, otomatik fan başlatma, aşırı ısınma alarmı/açma, RS485'ten BAS'a.

Düşük Gürültü – ≤55dB, konut ve ticari alanlar için uygundur.

Bakım Gerektirmez – Yağ testi yok, kurutma yok, hareketli parça yok.

Soru-Cevap: Ürün Özelliğinin Açıklaması

S1: Dış mekan kullanımı için neden yağa batırılmış tip yerine Bakır Sargı Pedi Monteli Kuru Tip Transformatörü seçmelisiniz?

C: Yağa batırılmış transformatörler, özellikle yerleşim yerlerinde veya çevreye duyarlı alanlarda yangın ve sızıntı riski oluşturur. Bakır Sargı Pedi Monteli Kuru Tip Transformatör yağ kullanmaz, dolayısıyla yangının yayılması veya toprağın kirlenmesi riski sıfırdır. Ek olarak, bakır sargılar daha iyi termal iletkenlik ve mekanik dayanıklılık sağlayarak en yoğun yaz yüklerinde bile güvenilir çalışma sağlar. Artık pek çok belediye, daha sıkı yangın kuralları nedeniyle yeni dış mekan kurulumları için kuru tip transformatörleri zorunlu kılıyor.

S2: Bakır sargı, alüminyuma kıyasla gerçekten ekstra maliyete değer mi?

C: Kesinlikle. Bakır Sargılı Ped Monteli Kuru Tip Transformatörün başlangıç ​​maliyeti, alüminyum sargılı bir üniteden yaklaşık %15-20 daha yüksek olmasına rağmen, toplam yaşam döngüsü maliyeti önemli ölçüde daha düşüktür. Bakır %40 daha yüksek iletkenliğe sahiptir, bu da daha düşük yük kaybı ve daha az elektrik faturası anlamına gelir. Bakır ayrıca daha yüksek çekme mukavemetine sahiptir, bu nedenle transformatör kısa devre kuvvetlerine daha iyi dayanır. 30 yıllık tasarım ömrü boyunca, enerji tasarrufu tek başına yatırımı kolaylıkla haklı çıkaracaktır.

S3: Bu transformatör özellikle güney bölgelerdeki yüksek nem ve yağışlı mevsimlere dayanabilir mi?

C: Evet. Bakır Sargı Pedi Monteli Kuru Tip Transformatörümüz, epoksi reçinenin bakır sargıları tamamen kapladığı ve sızdırmaz bir yalıtım katmanı oluşturduğu bir vakumlu döküm işlemi kullanır. Çekirdek ve kelepçeler korozyon önleyici işleme tabi tutulur. IP23 muhafazayla transformatör %100 bağıl nemde normal şekilde çalışır. Uzun süreli kapatmanın ardından yeniden başlatmadan önce kurutmaya gerek yoktur.

S4: Trafo yazın yoğun olduğu zamanlarda aşırı yüklenirse ne olur?

C: Doğal soğutma (AN) altında sürekli olarak %100 yükte çalışır. Zorunlu hava soğutması (AF) ile kapasite %40-50 oranında artar. Bakır sargılar 2 saat boyunca %150 nominal yüke dayanabilir. Bu aşırı yük kapasitesi, kritik olaylar sırasında güç sürekliliğini sağlar.

S5: Garanti ne kadardır ve neleri kapsar?

C: Standart garanti, sevkiyattan itibaren 12 aydır ve tüm üretim kusurlarını kapsar. Ücretli bir servis sözleşmesi garantiyi 36 veya 60 aya kadar uzatabilir. Teknik destek ömür boyu ücretsizdir.

Üretim Detayları

Çekirdek Malzeme ve Üretim Süreci

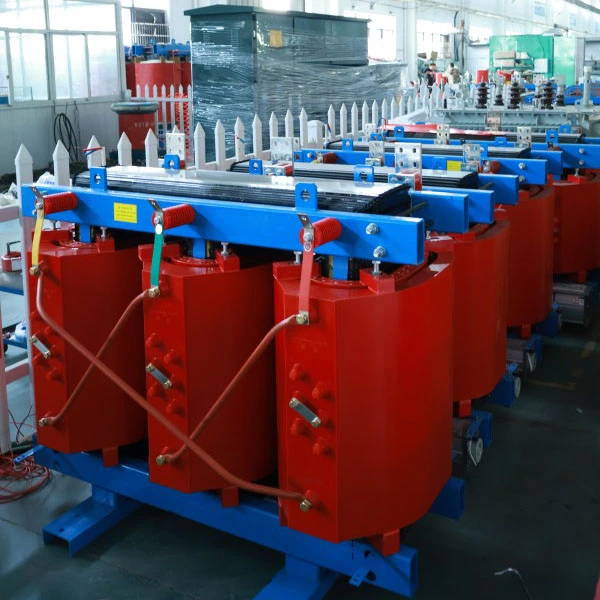

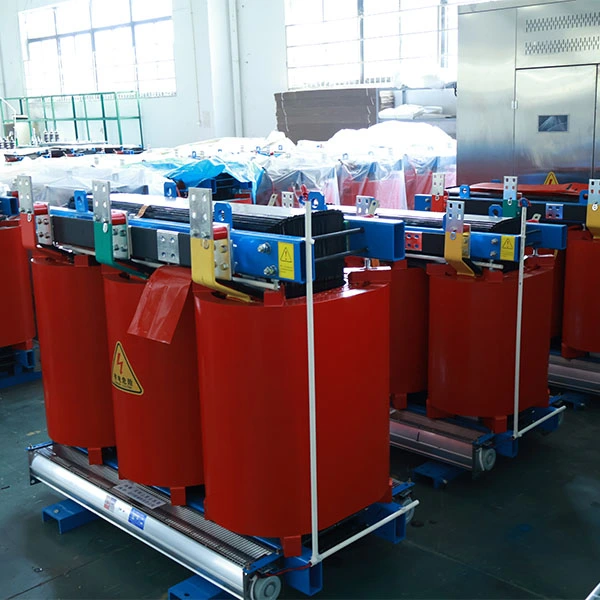

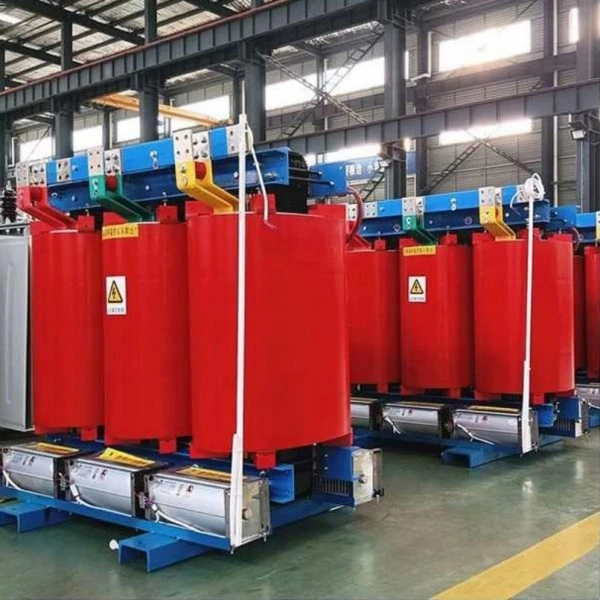

Her Bakır Sargı Yastığına Monte Edilen Kuru Tip Transformatörün çekirdeği, yüksüz akımı ve başıboş kayıpları en aza indirmek için kademeli bindirmeli bağlantılara sahip, yüksek geçirgenliğe sahip soğuk haddelenmiş tanecik odaklı silikon çelik kullanılarak yapılmıştır. Çekirdek hassas bir şekilde kesilir ve düzgün manyetik yollar sağlamak için otomatik olarak istiflenir.

Sargı Yapısı – Tamamı Bakır

Hem yüksek gerilim hem de alçak gerilim sargılarında oksijensiz bakır iletkenler kullanılır. Alçak gerilim sargıları, tekdüze katmanlar arası izolasyona sahip bir folyo sargı konfigürasyonunu benimser ve kısa devreye dayanma kapasitesini önemli ölçüde artırır. Bakırın üstün termal iletkenliği aynı zamanda ısının daha etkili bir şekilde dağıtılmasına yardımcı olarak sıcak nokta sıcaklıklarını azaltır.

Yalıtım Sistemi – Epoksi Reçine Vakumlu Döküm

Sargılar, yüksek dereceli epoksi reçine ile vakum altında dökülerek boşlukları ortadan kaldırır ve ≤5pC kısmi deşarj sağlar. Bu katı yalıtım sistemi alev geciktirici, neme dayanıklı ve kimyasal olarak stabildir. Yalıtım yağı kullanılmaması, transformatörün iç ve dış mekan ped montajlı kurulumları için güvenli olmasını sağlar.

Muhafaza ve Ped Montajlı Tasarım

The trafohava koşullarına dayanıklı toz boya kaplamalı, ağır hizmet tipi, kilitlenebilir bir çelik mahfazanın içine yerleştirilmiştir. Standart koruma IP23'tür (yağmur ve toza dayanıklılık), zorlu ortamlar için isteğe bağlı olarak IP34 veya IP54. Taban, alttan kablo girişiyle beton bir ped üzerine doğrudan monte edilmek üzere tasarlanmıştır. Kaldırma pabuçları ve topraklama terminalleri standarttır.

Kalite ve Test Güvencesi

Her Bakır Sargı Pedi Monteli Kuru Tip Transformatör, teslimattan önce aşağıdakiler dahil olmak üzere kapsamlı tip testlerine ve rutin testlere tabi tutulur:

1. Yüksüz kayıp ve yük kaybı testleri

2. Kısa devre empedansı testi

3. İndüklenmiş aşırı gerilim dayanım testi

4. Kısmi deşarj ölçümü (≤5pC)

5. Yıldırım darbe testi

6. Sıcaklık artış testi

7. Tüm temel performans göstergeleri GB ve IEC gerekliliklerini aşmaktadır.

Sertifikalar

1. ISO 9001:2015 Kalite Yönetim Sistemi

2.CE sertifikalı

3. Bağımsız laboratuvarlardan alınan test raporlarını yazın
