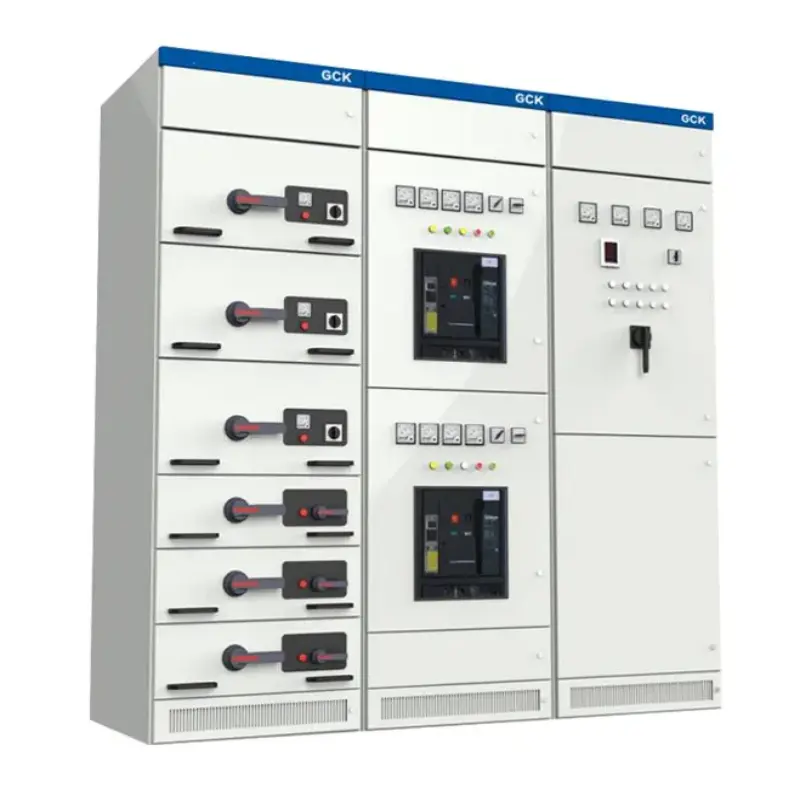

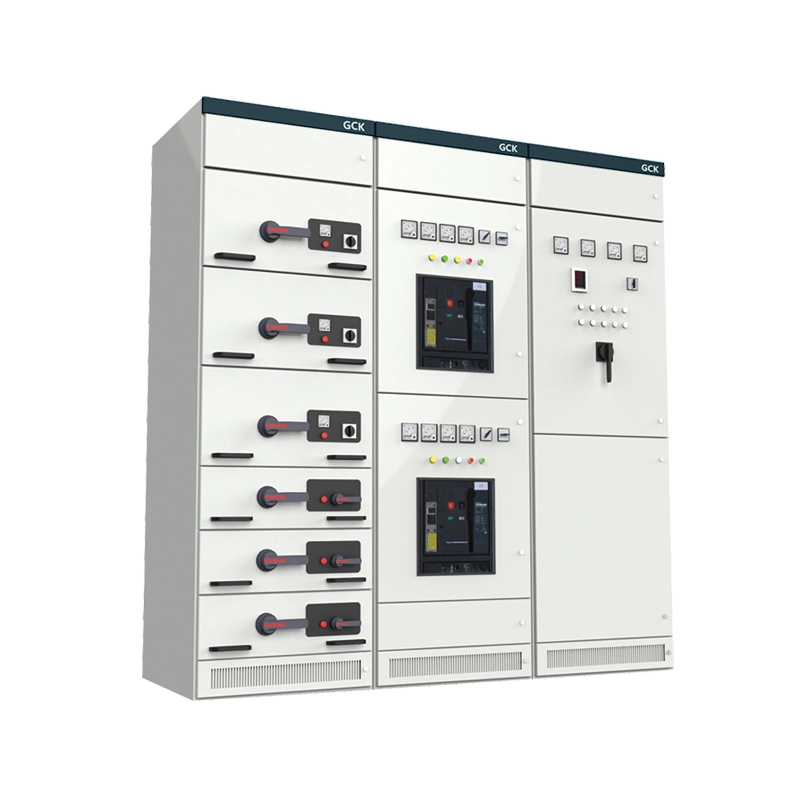

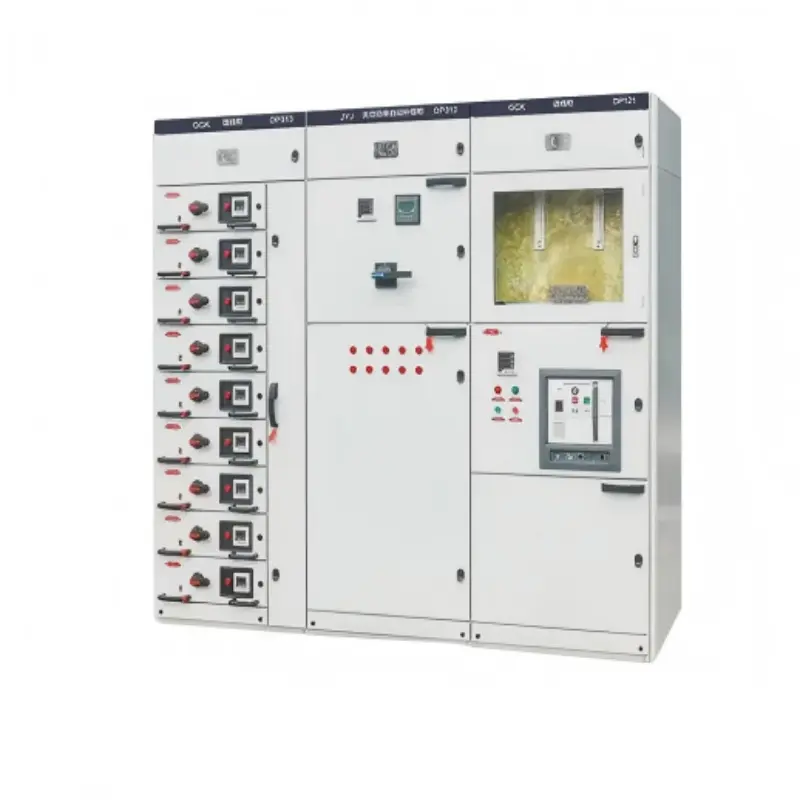

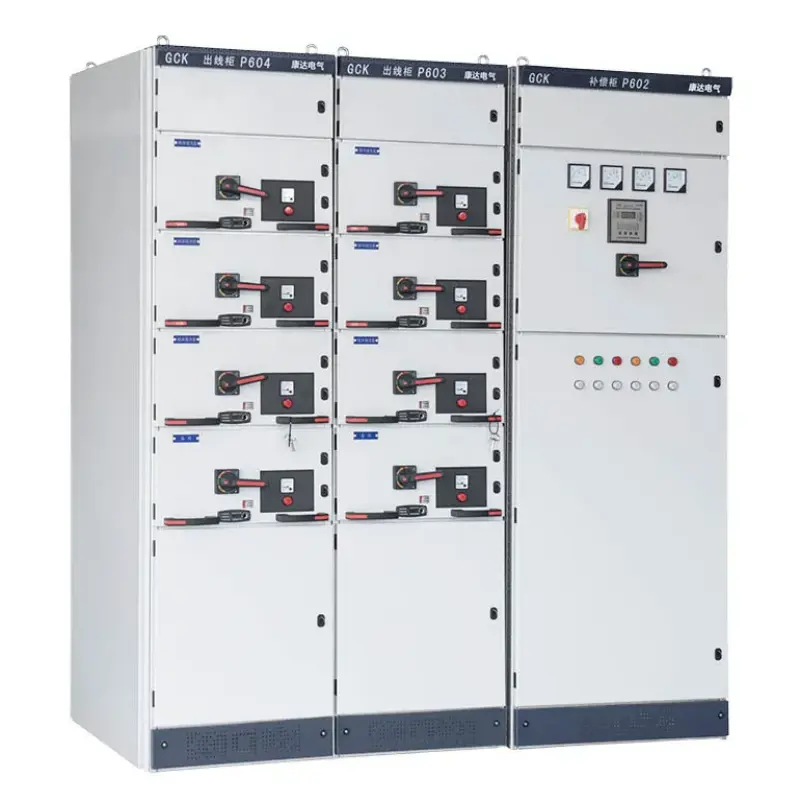

GCK C-profil Montajı Ekonomik Anahtar Kabini

GCK C-profil tertibatı Ekonomik Şalter Kabini,alçak gerilim (690V'a kadar) kapalı şalt sistemicıvatalı C profilli çelik çerçeve kullanarak. C profilleri, 25 mm'lik modüler delik ızgarasına sahip soğuk haddelenmiş, önceden delinmiş galvanizli çelik kanallardır ve kaynak veya özel alet gerektirmeden montajı mümkün kılar.

Bu ürün ne işe yarar?

● Güç dağıtımı – Gücü ana gelen kaynaktan besleyicilere, motorlara, aydınlatma panellerine ve diğer yüklere güvenli bir şekilde iletir.

● Çekmece işlevselliği – Ana bara enerjili kalırken değiştirilebilen çekmeceli çekmeceleri (devre kesiciler, kontaktörler, kontrollü başlatıcılar) barındırır ve arıza süresini en aza indirir.

● Yerinde yeniden yapılandırma – Uç plakaların cıvatalarını sökerek, yeni hücreleri cıvatalayarak ve basit kitlerle baraları uzatarak bölümleri kolayca ekleyin veya taşıyın.

● Koruma ve izolasyon – Mekanik kilitlemeler, panjurlar ve yapılandırılabilir ayırma biçimi sağlar (Form 2b, 3b veya 4b).

Özelleştirme Seçenekleri

Aslında bu dolap modern bir çekmece sunuyorşalt sistemigiriş seviyesi fiyata işlevsellik (güvenli bakım, yüksek yoğunluk ve modülerlik). Küçük ve orta ölçekli endüstriyel tesisler, ticari binalar, altyapı projeleri ve kaliteden taviz verilmeyen bütçeye duyarlı yenileme çalışmaları için idealdir.

Ürün Parametreleri (Şartname)

Aşağıda GCK C-profil tertibatı Ekonomik Şalter Kabini için temel teknik özellikler verilmiştir. Değerler standart konfigürasyonlara dayalıdır ve belirli proje gereksinimlerine göre özelleştirilebilir.

Ürün Özellikleri ve Uygulamalar (Soru-Cevap Formatı)

GCK C-profil tertibatı Ekonomik Şalter Kabini, ekonomi, esneklik ve kanıtlanmış performansın benzersiz birleşimi nedeniyle öne çıkıyor. Aşağıda müşterilerin özellikleri ve uygun uygulamalar hakkında sorduğu en yaygın soruları yanıtlıyoruz.

S1: C-profil tasarımını kaynaklı şalt cihazından daha ekonomik kılan nedir?

C: Üç neden: (1) Cıvatalı çerçeve, pahalı kaynak donanımlarını ortadan kaldırır. (2) Önceden delinmiş 25 mm'lik ızgara, özel delme işlemini ortadan kaldırır. (3) Hasarlı profiller çerçevenin tamamı yerine tek tek değiştirilebilir. GCK C-profil montajlı Ekonomik Şalter Kabinini satın aldığınızda, fazla mühendislik için değil, değer için ödeme yaparsınız.

S2: Cıvatalı yapı endüstriyel ortamlar için yeterince güçlü mü?

C: Evet. Düzgün torklanmış (M8:18Nm, M10:35Nm), IEC 61439-2'yi karşılar ve kalıcı deformasyon olmadan 50kA kısa devre kuvvetlerine dayanır. Aşırı titreşim için (örn. damgalama presleri veya gemiler), kaynaklı ürünlerimizi öneririz.MNS serisi. Endüstriyel/ticari tesislerin %95'i için GCK C profili fazlasıyla yeterlidir.

S3: Galvanizli kaplama toz boyayla karşılaştırıldığında nasıldır?

C: Delme işleminden sonra sıcak daldırmalı galvanizleme, tüm yüzeyleri (kesik kenarlar ve delikler dahil) ≥65μm'lik düzgün bir çinko tabakasıyla kaplar. Arkasından nem sızdığında kırılmaz veya paslanmaz, nemli ortamlarda (örn. su arıtma, tekstil fabrikaları) toz kaplamadan daha iyi performans gösterir. Renk istenildiği takdirde galvaniz tabakanın üzerine toz boya uygulaması yapılabilir.

S4: En yaygın uygulama senaryoları nelerdir?

C: Binlerce küresel kuruluma dayanarak, GCK C-profil montajlı Ekonomik Anahtar Kabini en sık şu bölgelerde kullanılır:

Küçük ve orta ölçekli sanayi tesisleri: gıda işleme, plastik kalıplama, metal imalatı ve tekstil fabrikaları

Ticari binalar: alışveriş merkezleri, oteller ve ofis binaları

Su ve atık su arıtma: pompa istasyonları, sulama ve tuzdan arındırma sistemleri

Yenileme projeleri: eski sabit panoların modern çekmeceli panolarla değiştirilmesi

Geçici enerji tesisleri: şantiyeler, maden kampları ve etkinlik güç sistemleri

Üretim Detayları ve Rekabet Avantajları

Üretim Detayları – GCK C-profil montajını nasıl yapıyoruz? Ekonomik Şalter Kabini

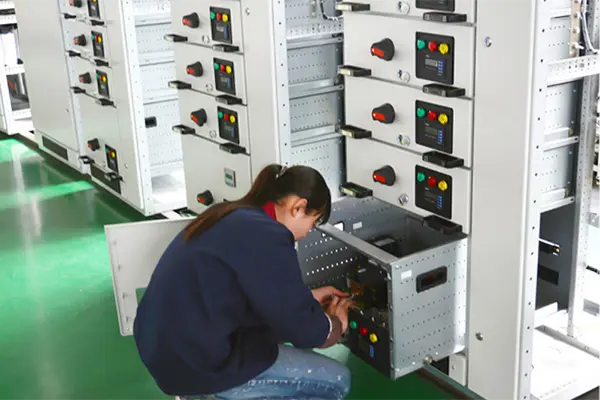

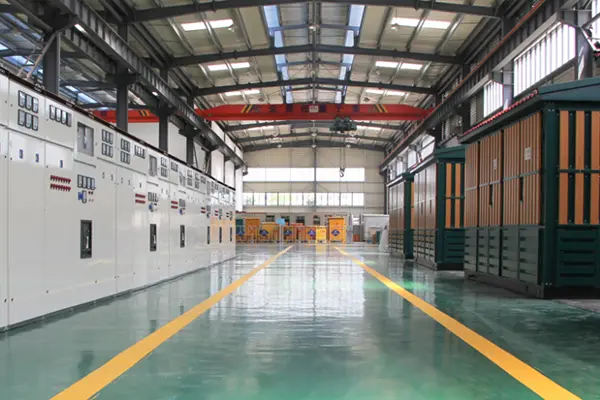

Lugao Power Co., Ltd.'de, her GCK C-profil tertibatlı Ekonomik Şalter Kabinini tutarlılık, dayanıklılık ve montaj kolaylığı ile üretiyoruz.

1. C-profil imalatı:Japon standardı Q235B 2,0 mm çelik bobin → CNC zımba 25 mm ızgara → soğuk biçimli C şekli (±0,3 mm doğruluk) → uzunluğa kesilmiş → sıcak daldırma galvanizli (≥65μm, ASTM A123).

2. Çekmece beşiği:Konumlandırma çukurları ve naylon silindirleri olan 2,5 mm galvanizli çelik. Adaptör plakası aracılığıyla 8E/2 ila 24E çekmeceleri kabul eder. Asma kilit çengelli üç konumlu mekanik kilitleme (bağlı/test/izole edilmiş).

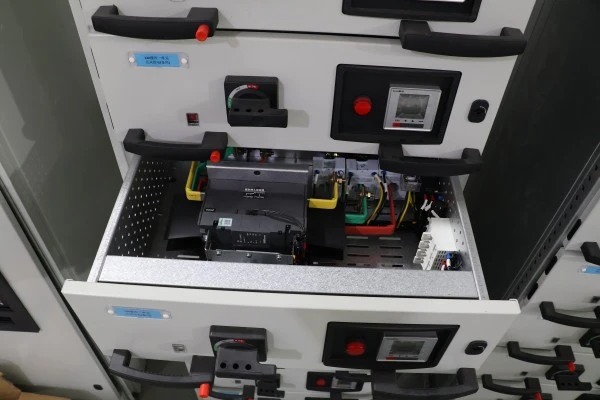

3. Çekmece ünitesi:1,5 mm çelik ön panel, RAL 7035 toz boya, lazerle işlenmiş etiket. O/I göstergeli tutamak. Birincil kontaklar: gümüş kaplamalı bakır (≥10μm), yaylı lale tasarımı. İkincil kablolama: Numaralandırılmış yüksüklü 2,5 mm² PVC bakır tel. Süreklilik, yalıtım ve mekanik çalışma açısından fabrikada test edilmiştir.

4. Bara sistemi:ETP bakır (%98 IACS), gümüş kaplamalı bağlantılar 35–40Nm'ye kadar torklanmıştır. Baralar her 500 mm'de bir desteklenir (tipik 800 mm'den daha sıkı). Dikey baralar cıvatalı bakır bağlantılar aracılığıyla bağlanır.

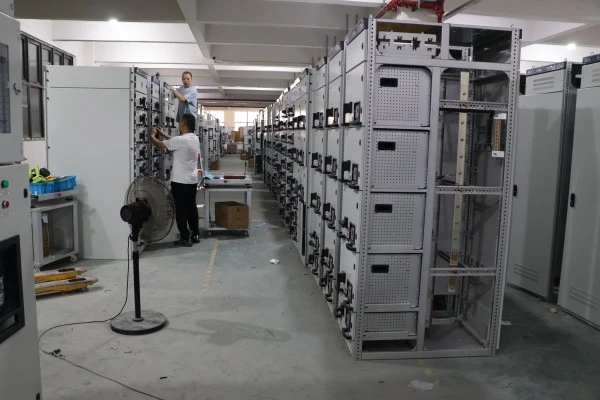

5. Montaj ve test etme:Tork kontrollü montaj. Test edilen her ünite: dielektrik (2,5kV/1 dak), süreklilik, mekanik kilitleme ve 1,1x nominal akımda sıcaklık artışı. Fabrika test raporu dahildir.

Satış Sonrası Servis – Bir Yıllık Garanti

Garanti süresi:İşletmeye alma tarihinden itibaren 12 ay, ancak sevkıyat tarihinden itibaren 18 ayı geçemez.

Kapsanan şey: Aşağıdakiler dahil tüm üretim kusurları:

● Nominal mekanik yük altında C profili deformasyonu

● Çekmece kilidi arızası (Yanlış takma veya çıkarma işleminin önlenememesi)

● Garanti süresi içerisinde 0,5 mm'yi aşan birincil kontak aşınması

● Fabrika montajından kaynaklanan ikincil kablolama hataları veya gevşek bağlantı uçları

● Galvaniz kaplamanın soyulması (dış aşınma olmaması şartıyla)

Kapsanmayanlar: Yanlış kurulum, yetkisiz değişiklik, isim plakasındaki değerlerin dışında çalıştırma, fiziksel darbe, siparişte belirtilmeyen kimyasal maddelere maruz kalma nedeniyle oluşan korozyon veya mücbir sebeplerden (yıldırım, sel, yangın vb.) kaynaklanan hasarlar.

Yanıt taahhüdü:

● Uzaktan teknik destek:8 iş saati içinde e-posta, WhatsApp veya görüntülü görüşme yoluyla.

● Yedek parça sevkiyatı:Garanti talepleri için 48 saat içinde (standart kurye).

Her gönderiyle birlikte sağlanan belgeler:

1. Fabrika test raporu (dielektrik, süreklilik, sıcaklık artışı)

2. Montaj çizimi ve tek hat şeması

3. Her çekmecenin derecelendirmesini ve işlevini listeleyen çekmece programı

4. Yerinde yeniden montaj için tork spesifikasyon sayfası (KD siparişleri)

5. Çalıştırma ve bakım kılavuzu
