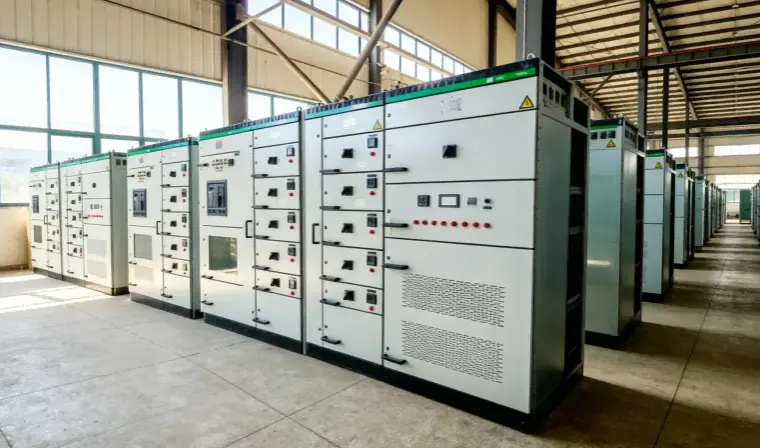

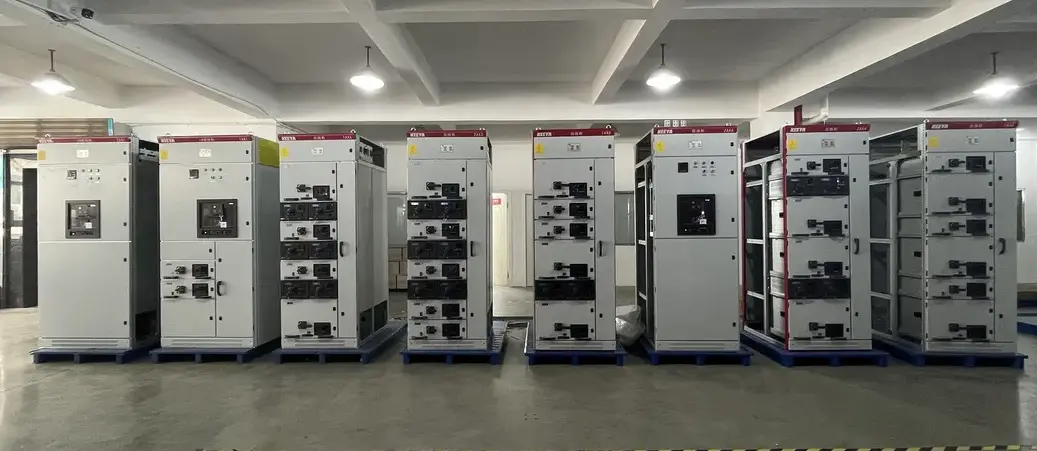

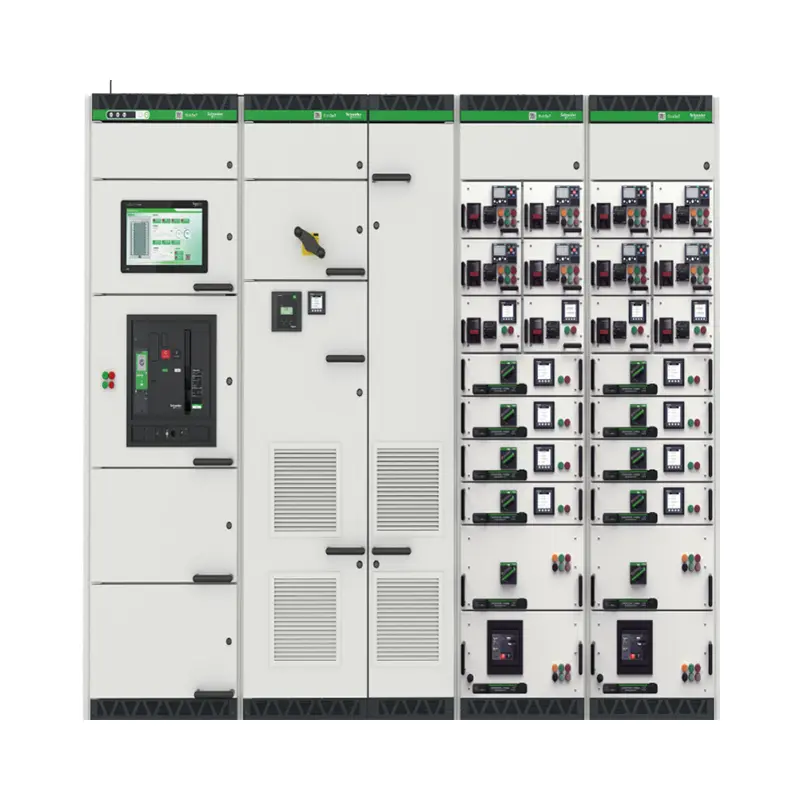

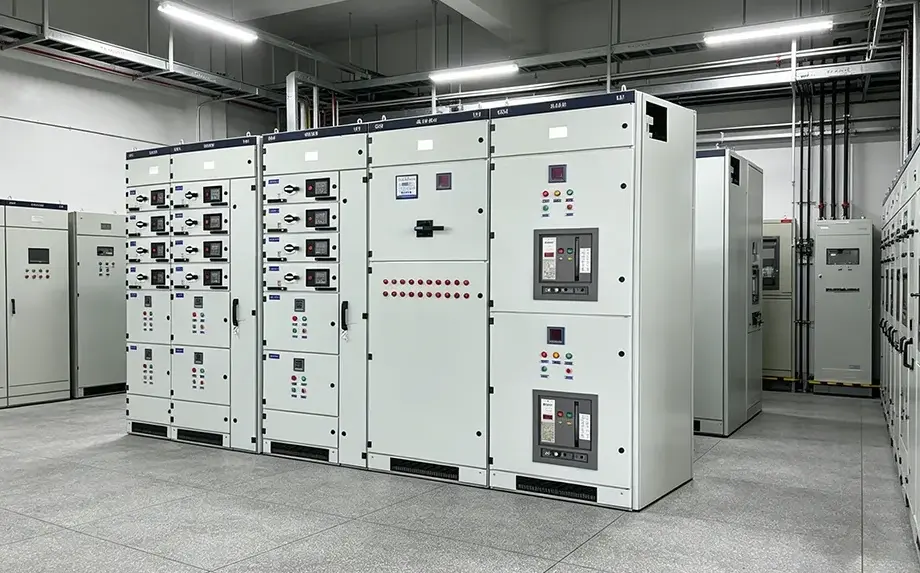

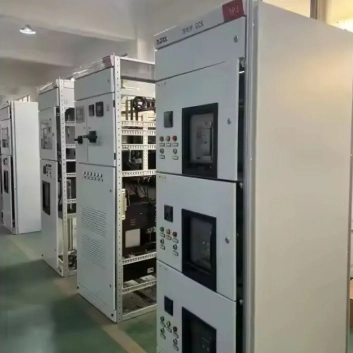

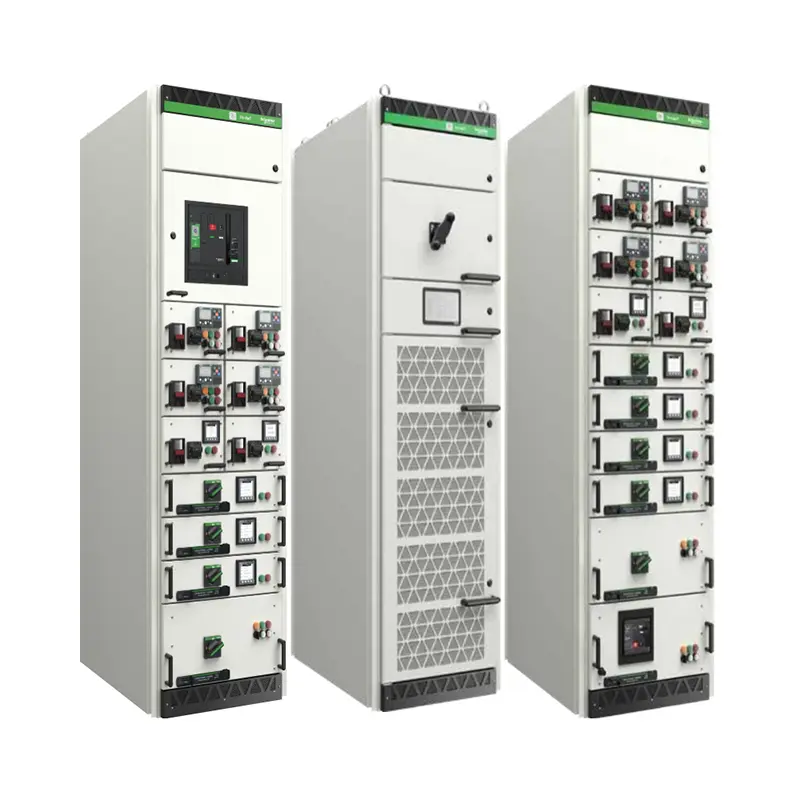

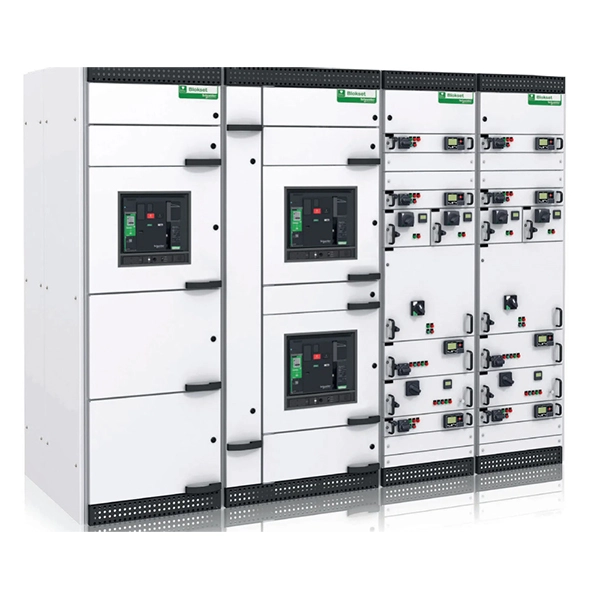

Akıllı Güç Dağıtımı Çekmece Tipi Panel Şalt Cihazı

Lugao Güç Co, Ltd'nin Akıllı Güç Dağıtımı Çekmece Tipi Panel Şalt Cihazı, akıllı koruma, ölçüm ve iletişimi birleştiren yüksek performanslı bir düşük voltaj grubudur. Geleneksel sabit panellerin aksine, bu çekmece tipi versiyon, her devre ünitesinin tüm sistemi kapatmadan takılmasına veya çıkarılmasına olanak tanır. Her çekmecede özel bir devre kesici, kontrol cihazı ve sensörler bulunur. "Akıllı" yetenek, yerleşik güç kalitesi analizörlerinden, Modbus TCP/IP veya Profibus iletişiminden ve otomatik arıza uyarılarından gelir.Şalt donanımıAC 690V, 50/60Hz sistemler için uygundur, 6300A'e kadar nominal akıma sahiptir. IEC 61439-1/2 ve GB/T 7251 standartlarını karşılar.

Ürün Özellikleri ve Uygulama (Soru-Cevap Formatında)

Bu bölüm, alıcıların ortak kaygılarına değinmekte ve Akıllı Güç Dağıtımı Çekmece Tipi Panel Anahtarlama Donanımının mühendislik avantajlarını vurgulamaktadır.

S1: Çekmece mekanizması bakımı nasıl iyileştirir?

C: Ünite, mekanik kilitlemeli üç konumlu bir çekmeceye (bağlı/test/bağlantısız) sahiptir. Arızalı bir çekmeceyi, komşu devreleri kapatmadan 60 saniyeden kısa bir sürede değiştirebilirsiniz. Bu, Akıllı Güç Dağıtımı Çekmece Tipi Panel Anahtarlama Donanımının kritik tesislere yönelik önemli bir avantajıdır.

S2: Hangi "akıllı" işlevler yerleşiktir?

C: Gerçek zamanlı voltaj, akım, güç faktörü ve harmonik izleme. Aşırı yük, kısa devre veya sıcaklık artışı durumunda otomatik alarm. Veri günlükleri RS485 veya Ethernet aracılığıyla dışa aktarılabilir. Merkezi bir SCADA sisteminden uzaktan açma/kapama kontrolü.

S3: Çekmece mekanizması birçok yerleştirmeden sonra güvenilir midir?

C: Evet. Her çekmece, performans kaybı olmaksızın 5.000 mekanik işlem ve 1.000 elektrik işlemi için test edilmiştir. Kontaklar yay yüklü basınçla gümüş kaplıdır.

S4: Bu ürün nereye kurulabilir?

Uygulama Listesi:

1. Veri Merkezleri: Yedekli güç yolları ve minimum MTTR (Ortalama Onarım Süresi) için.

2. Hastaneler: Kritik yaşam destek devreleri kesintisiz güce ihtiyaç duyar.

3. Endüstriyel Tesisler: Konveyörler, pompalar ve kompresörler için motor kontrol merkezleri (MCC).

4. Ticari Kompleksler: Alışveriş merkezi aydınlatması ve HVAC dağıtımı.

5. Yenilenebilir Enerji: Akıllı şebeke geri bildirimi ile güneş/rüzgar entegrasyonu.

Ürün Parametreleri (Şartname)

Üretim Detayları (Kalite ve İmalat)

1. Muhafaza: 2,0 mm soğuk haddelenmiş çelik levha, elektro galvanizli ve toz boyalı (RAL 7035). Korozyon direnci >500 saat tuz püskürtme testi.

2. Çekmece Mekanizması: Kendinden kilitlenen saplı, yüksek hassasiyetli kılavuz raylar. Çekmece bölmelerinin içinde IP20 parmak korumalı koruma.

3. Bara Sistemi: Dikdörtgen bakır baralar (%98 IACS iletkenliği), ısıyla daralan manşonlarla tamamen yalıtılmıştır.

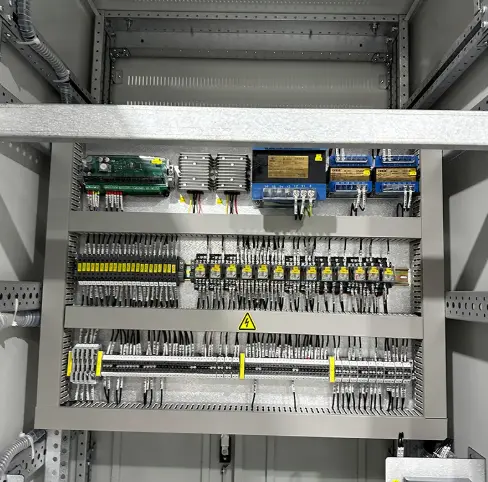

4. Kablolama: Çift numara ve renk kodlarıyla etiketlenmiş UL1015 veya 60245 IEC sertifikalı kablolar.

5. Test: Montajı yapılan her ünite:

● Dielektrik voltaj dayanımı (1 dakika boyunca 3000V AC)

● Birincil ve ikincil enjeksiyon testi

● Çekmece mekanik çalışma testi

● Tam nominal akımda sıcaklık artış testi

Paketleme ve Teslimat

1. Ambalaj:

Her çekmece ayrı ayrı anti-statik PE filmle sarılır. Ana panel kenar koruyucularla korunmakta olup, fümigasyonlu ahşap palet üzerine sarılmıştır. Tüm muhafazalar baloncuklu ambalaj ve PP dokuma kumaşla kaplanmıştır. IP54 dereceli dış üniteler ek bir su geçirmez lamine kapağa sahiptir.

2. Nakliye İşareti:

● ugao Power logosu, sipariş numarası, ağırlık, boyut ve “Kırılgan Elektronik Bileşenler” etiketi.

3. Teslimat:

● Üretim teslim süresi: Çizim onayının ardından 25–35 iş günü.

● Liman: Şangay / Ningbo.

● Nakliye: Deniz taşımacılığı (FCL veya LCL), acil yedek çekmeceler için hava taşımacılığı.

Sıkça Sorulan Sorular

S1: Panelin tamamını satın almadan tek bir çekmeceyi yedek parça olarak satın alabilir miyim?

C: Evet. Lugao Power Co., Ltd. bireysel akıllı çekmeceler satmaktadır. Orijinal çizime, çekmece etiketine, devre konfigürasyonuna ve bileşen modeline göre uygun bir yedek çekmece üretebiliriz. Nihai uyumluluk teknik inceleme aşamasında onaylanmalıdır.

S2: Akıllı Güç Dağıtımı Çekmece Tipi Panel Anahtarlama Donanımı bir arıza sonrasında uzaktan sıfırlamayı destekliyor mu?

C: Evet, iletişim modülü aracılığıyla. Operatör uzaktan bağlantıyı kesebilir, arızayı teşhis edebilir ve yeniden bağlanabilir (yerel güvenlik kuralları izin veriyorsa). Ancak kısa devre hatalarında manuel inceleme hala tavsiye edilmektedir.

S3: Ürününüz için panel başına maksimum çekmece sayısı nedir?

C: 160A çekmeceler için 2200mm yüksekliğindeki panele 24 adede kadar ünite monte edebiliriz. 630A çekmeceler için maksimum 12 adet. Düzen, Form 4b ayrımını takip ediyor; bu, her çekmecenin kendi metal bölmesinde tamamen izole edildiği anlamına geliyor.

S4: Kurulum ve devreye alma hizmeti veriyor musunuz?

C: Standart olarak uzaktan video devreye alma olanağı sağlıyoruz. İsteğe bağlı: Lugao mühendisleri tarafından yerinde devreye alma (seyahat masrafları + günlük ücret, 1 yıllık garanti uzatması dahildir).*

S5: Mitsubishi veya LS gibi üçüncü taraf kesicileri entegre edebilir misiniz?

C: Kesinlikle. Çekmece kasası çoğu büyük markayı kabul edecek şekilde tasarlanmıştır: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT ve diğerleri. Satın alırken kırıcı modelini belirtmeniz yeterli.

Satış Sonrası Servis ve Garanti

Garanti Süresi: Sevkiyat tarihinden itibaren 12 ay (1 yıl).

Bu dönemde,Lugao Güç Co, Ltdçekmece mekanizmaları, akıllı kontrolörler ve iletişim modülleri dahil olmak üzere her türlü üretim hatasını kapsar. Sarf malzemeleri (ışıklar, sigortalar) hariçtir.
