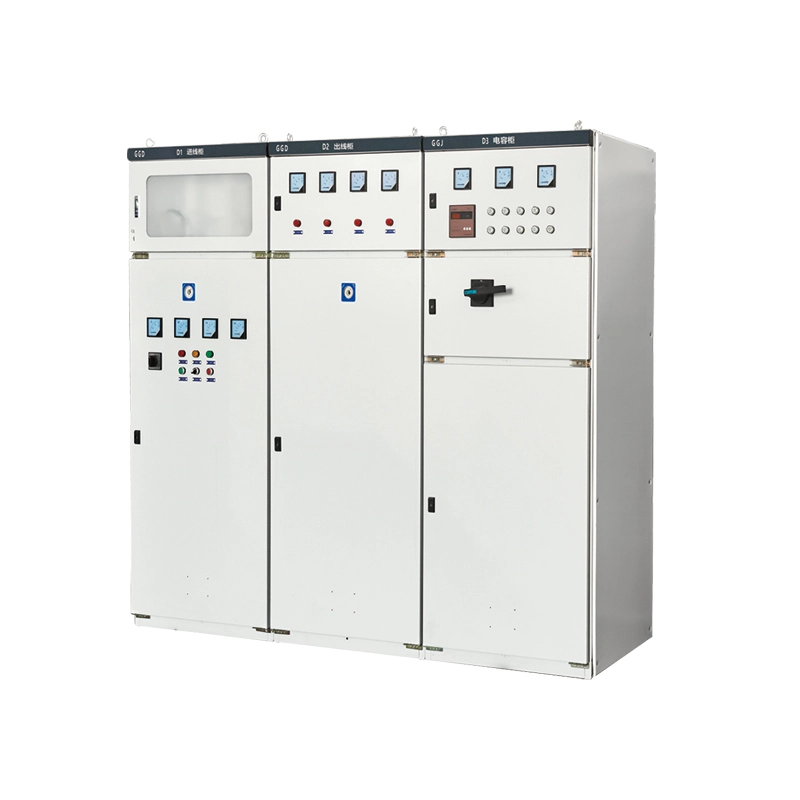

GGD Modüler Sabit Tip Alçak Gerilim Hücresi

Tanım ve Temel Kimlik

GGD Modüler Sabit Tip Alçak Gerilim Hücresi, bina içi, yerde duran, metal mahfazalı bir hücre grubudur. Özel olarak tasarlanmıştıralçak gerilim AC güç dağıtımıüç fazlı endüstriyel ve ticari elektrik sistemlerinde. Güç dağıtım hiyerarşisinde temel bir ürün olarak, trafonun ikincil terminalleri ile son şube dağıtım panoları arasında yer alır ve bir kurulumun birincil güç merkezi olarak işlev görür.

Ürün Parametreleri

Sertifikasyon ve Kalite Güvencesi

LugaoGGD sabit tip alçak gerilim hücrelerini, projenin teknik gereksinimlerine ve yürürlükteki alçak gerilim hücre standartlarına uygun olarak üretmektedir. Onaylanan teknik anlaşmaya göre sevkiyattan önce rutin muayene ve test raporları sağlanabilir.

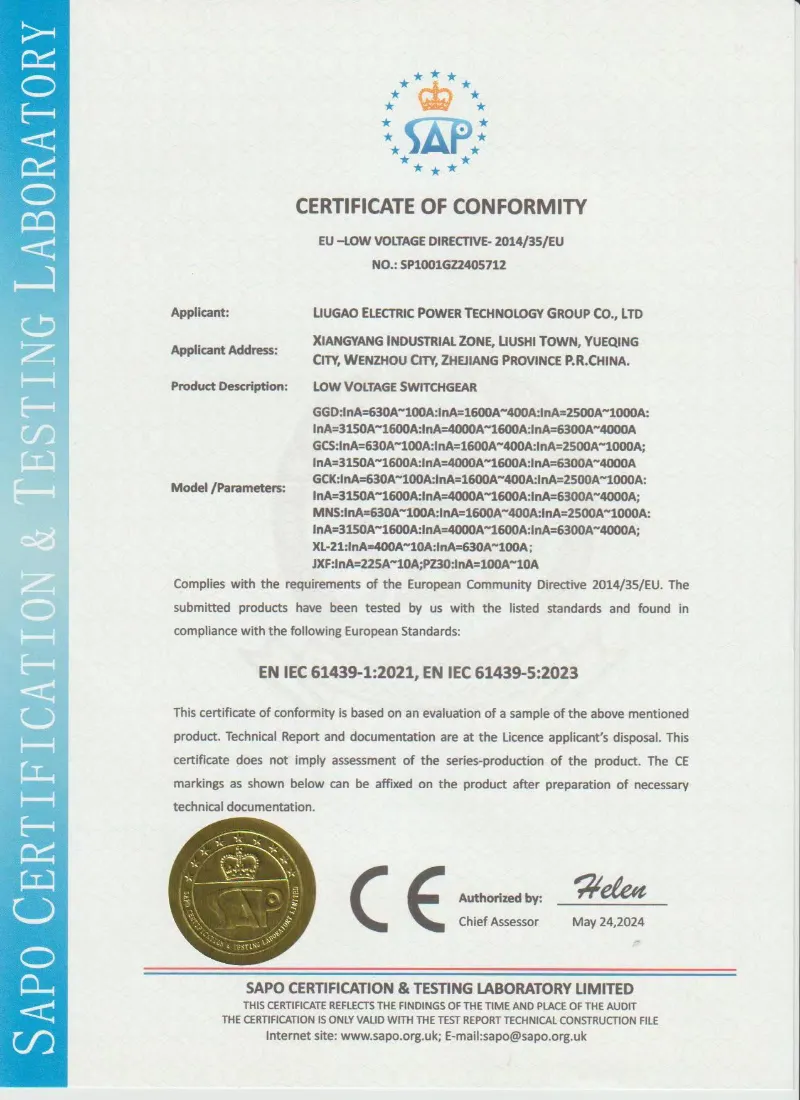

• IEC 61439-1/2 tabanlı tasarım ve test
• GB/T 7251'e dayalı üretim ve denetim
• Güç frekansı dayanım testi
• Yalıtım direnci testi
• Kablolama ve işlevsel çalışma denetimi
• Yapılandırmaya göre sıcaklık artışı doğrulaması
• Sevkiyat öncesi rutin test raporu
• Fabrika muayene fotoğrafları istek üzerine mevcuttur

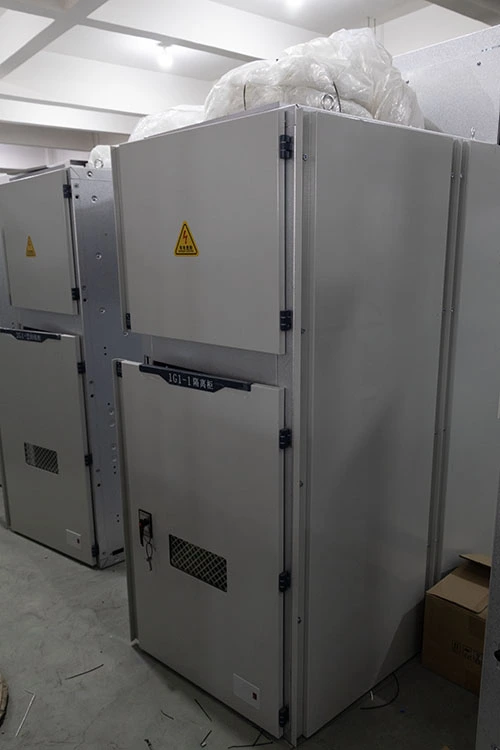

Sabit Kurulum Felsefesi

Fonksiyonel birimlerin kızaklar üzerine çekilebildiği çekmeceli tip şalt cihazlarının aksine, GGD kalıcı olarak sabit bir montaj konsepti kullanır:

● Tüm ana cihazlar (açık devre kesiciler (ACB'ler), kalıplanmış devre kesiciler (MCCB'ler) ve izolasyon anahtarları) doğrudan sert montaj plakalarına cıvatalanmıştır.

● Cihazlar ve baralar arasındaki elektrik bağlantıları, geçmeli kontaklar yerine cıvatalı bakır bağlantılar veya kablo bağlantıları kullanılarak kablolanmıştır.

● Bu sabit yaklaşım, kayar mekanizmalarla ilgili mekanik karmaşıklığı, maliyeti ve bakımı ortadan kaldırarak devre konumlarının nadiren değiştiği istikrarlı, uzun vadeli kurulumlar için idealdir.

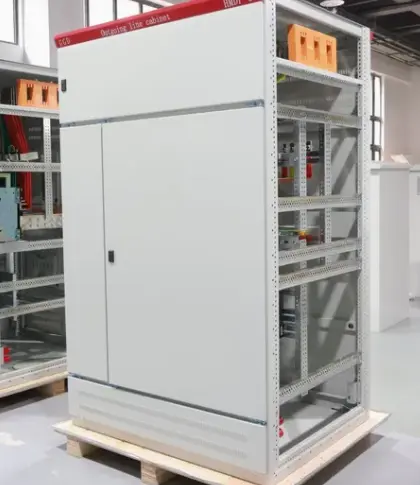

Modüler Muhafaza Yapısı

● Muhafaza, her biri aynı yüksekliği ve derinliği paylaşan standartlaştırılmış modüler hücrelerden yapılmıştır:

● Çerçeve boyutları: 2200 mm (Y) × 600/800/1000/1200 mm (G) × 600/800 mm (D)

● Her bir hücre, sürekli bir pano dizilimi oluşturmak üzere yan yana cıvatalanabilen, bağımsız, kaynaklı bir çelik modüldür.

● Hücreler işlevsel olarak gelen (besleyici-alıcı), veri yolu bağlayıcı (veri yolu ara bağlantısı) veya besleyici (giden dağıtım) üniteleri olarak sınıflandırılır.

Ürün Avantajları

Avantaj 1 – Yapısal Sağlamlık

Güçlendirilmiş 8MF çelik çerçeve, onaylanmış kısa devre dayanım seviyesi altında mekanik stabilitenin korunmasına yardımcı olur. Nominal tepe dayanım akımı: 63kA. Kabin çerçevesi, projeye özel kısa devre dayanım gereksinimlerini destekleyecek şekilde tasarlanmıştır. Nominal tepe dayanım akımı, onaylanmış elektrik tasarımına göre yapılandırılabilir.

Avantaj 2 – Modüler ve Hızlı Dağıtım

Standartlaştırılmış giriş, kuplör, besleyici hücreleri. Aynı yükseklik/derinlik. Standart ünitelerin yan yana dizilmesiyle hızlı proje konfigürasyonu. Sahada kurulum süresini ve tasarım karmaşıklığını azaltır.

Avantaj 3 – Uygun Maliyetli Yaşam Döngüsü

Sabit montaj (çekme mekanizması yok) başlangıç ​​maliyetini düşürür. Çekmece kızakları, geçmeli kontaklar veya karmaşık kilitler yok. Minimum bakım, rekabetçi toplam sahip olma maliyeti.

Avantaj 4 – Optimize Edilmiş Termal Yönetim

Doğal konveksiyon soğutması: alt panjurlar + üst havalandırmalı tavan kapağı. Baca etkisi yaratır; sıcak hava dışarı çıkar, soğuk hava içeri çekilir. Fan yok, gürültü yok, ekstra bakım yok.

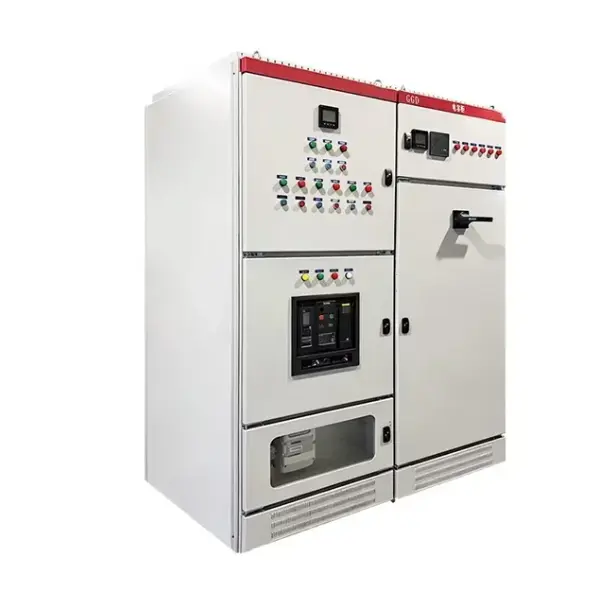

Avantaj 5 – Basitleştirilmiş Bakım ve Çalıştırma

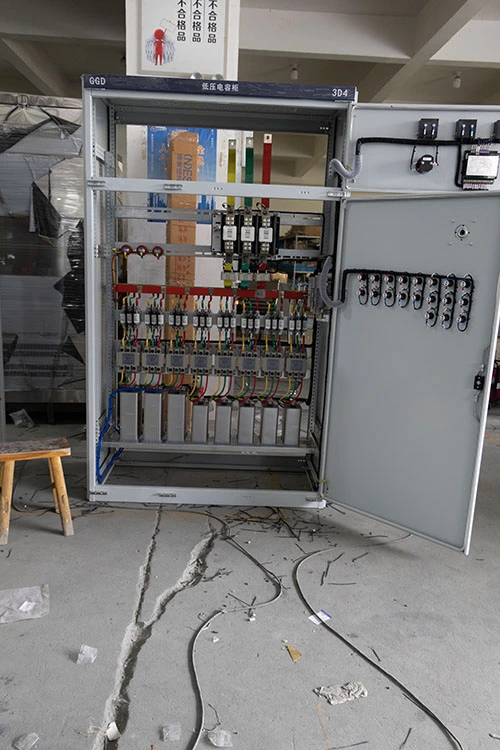

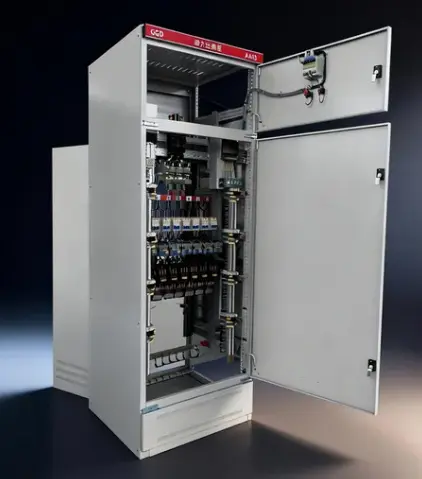

Kontroller, sayaçlar, göstergeler ön kapıda ergonomik yükseklikte. Kırıcı kollarına kapıyı açmadan erişilebilir. Ayrı bara, kesici ve kablo bölmelerine sahip geniş iç düzen – kolay görsel inceleme.

Ürün Özellikleri

Özellik 1: Çok Katmanlı Toz Boya Sistemi

Her çelik panel, tekdüze bir elektrostatik epoksi-polyester toz boya almadan önce beş aşamalı bir ön işleme (yağdan arındırma, durulama, fosfatlama, pasifleştirme ve kurutma) tabi tutulur. Bu kaplama üstün yapışma ve nem direnci sağlayarakGGD Modüler Sabit Tip Alçak Gerilim HücresiTropikal veya yüksek nemli endüstriyel ortamlarda bile görünümünü ve korozyona karşı korumasını korur.

Özellik 2: Şeffaf Ark Bariyerleri

Ana bara ile cihaz bölmeleri arasında polikarbon bariyerler. Bara durumunun görsel olarak doğrulanmasına olanak tanırken, denetim sırasında operatörün güvenliği için görünür, fiziksel ayırma sağlar.

Özellik 3: Geniş Kablo Sonlandırma Bölgesi

● Büyük güç kablosu bükme yarıçaplarına uygun, açık rakor plakalı geniş alt kablo bölmesi. Elektrik bağlantılarındaki stresi azaltmak için ayarlanabilir kablo kelepçeleri dahildir.

Özellik 4:Entegre Topraklama Barası

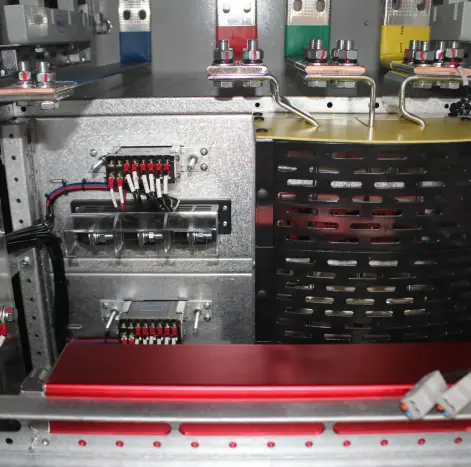

Sürekli bakır topraklama barası, hücre başına önceden delinmiş noktalarla tam montaj uzunluğu boyunca çalışır. Gelen ve giden devreler için yerinde topraklama bağlantısını basitleştirerek sistemin topraklama uyumluluğunu sağlar.

Özellik 5: Asma Kilit Provizyonlu Dış Kol

Ana kesici kolları harici olarak monte edilmiştir, KAPALI konumda kilitlenebilir. Bakım sırasında güvenli mekanik LOTO'yu etkinleştirerek net görsel izolasyon sağlar.

Özellik 6:Esnek Bara Yapılandırması

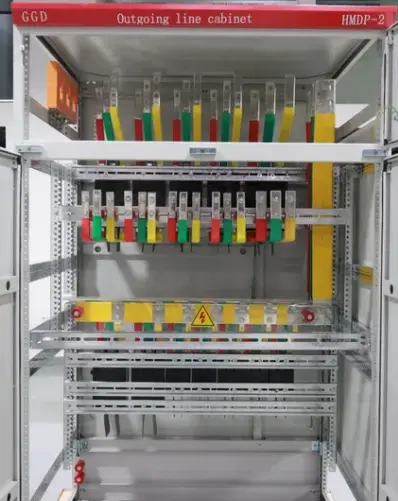

Üstten/alttan kablo girişini ve 3P4W veya 3P5W dağıtımını destekler. Faz baraları, kablolama hatalarını en aza indirmek için standart renk kodlamasıyla (nötr için sarı, yeşil, kırmızı, mavi) açıkça işaretlenmiştir.

Ürün Uygulaması

GGD Modüler Sabit Tip Alçak Gerilim Şalt Cihazı, güvenilir sabit dağıtıma öncelik verilen çeşitli sektörlerde yaygın olarak kullanılmaktadır:

● Bina Hizmetleri ve Altyapı: Yüksek katlı konut kulelerinde merdiven aydınlatma dağıtımı, yer altı otoparkı havalandırma güç kaynağı ve belediye sokak aydınlatma kontrol dolapları.

● Endüstriyel Yardımcı Sistemler: Kompresör odası güç panelleri, çimento ve agrega fabrikalarındaki kritik olmayan proses motor besleyicileri ve fabrika depo dağıtım panoları.

● Su ve Atık Su Arıtma: Ham su girişi ve arıtılmış atık su tahliyesi için pompa istasyonu motor besleyicileri ve kimyasal dozaj ekipmanı güç kaynağı.

● Yenilenebilir Enerji: Yere monteli güneş enerjisi çiftliklerindeki AC birleştirici paneller ve yardımcı güç dağıtım panoları.

● Ticari Tesisler: Alışveriş merkezlerinde yedek jeneratör senkronizasyon ve dağıtım panelleri, üniversite kampüsü enerji istasyonlarında HVAC soğutma grubu besleyici panelleri.

● Geçici ve İnşaat Gücü: Sabit sağlam yapının daha hafif panel tasarımlarına göre daha iyi dayanıklılık sunduğu saha geçici güç dağıtım kutuları ve inşaat asansörü güç kaynağı panelleri.

Paketleme ve Nakliye

Her bir GGD alçak gerilim şalt panosu, pas önleyici film, köpük dolgu ve kontrplak ihracat ambalajıyla korunmaktadır. Dolap tabanı, nakliye gerekliliklerine göre forklift elleçleme için tasarlanabilir.

Ambalaj: streç film, neme dayanıklı koruma ve kontrplak ihracat kutusu

Nakliye: FOB Ningbo, CIF büyük bağlantı noktaları veya EXW mevcut

Dolap sabitlemesi: Sevkiyattan önce güçlendirilmiş iç bileşenler

Belgeler: paketleme listesi, bağlantı şeması ve test raporu dahildir

Satış Sonrası Hizmet

Kurulum ve devreye alma için teknik destek

Bağlantı şeması ve yerleşim çizimi desteği

Kırıcılar, ölçüm cihazları ve kontrol bileşenleri için yedek parça kılavuzu

Onaylanmış sipariş sözleşmesine göre garanti koşulları

Sıkça Sorulan Sorular

S1: GGD sabit şalt cihazı ile GCS/MNS çekmeceli şalt cihazı arasındaki fark nedir?

GGD sabit monteli kesiciler ve kablolu bağlantılar kullanırken, GCS veya MNS çekmeceli çekmece ünitelerini kullanır. GGD, devrelerin sık sık değiştirilmesi gerekmeyen kararlı dağıtım sistemleri için daha uygun maliyetlidir.

S2: GGD kabini tek hat şemama göre özelleştirilebilir mi?

Evet. Lugao, elektrik şemanıza ve bileşen markası gereksinimlerinize göre giriş, besleyici, veriyolu kuplajı, ölçüm ve kapasitör kompanzasyon kabinlerini yapılandırabilir.

S3: Hangi bileşen markaları kullanılabilir?

Ortak seçenekler arasında bütçeye ve teknik gereksinimlere bağlı olarak ABB, Schneider, Siemens, CHINT, Delixi veya projeye özel diğer markalar yer alır.

S4: Sevkıyattan önce hangi belgeler sağlanıyor?

Onaylanan siparişe göre sevkiyat öncesi yerleşim çizimleri, bağlantı şemaları, rutin test raporları, paketleme listeleri ve ürün fotoğrafları sağlayabiliriz.
