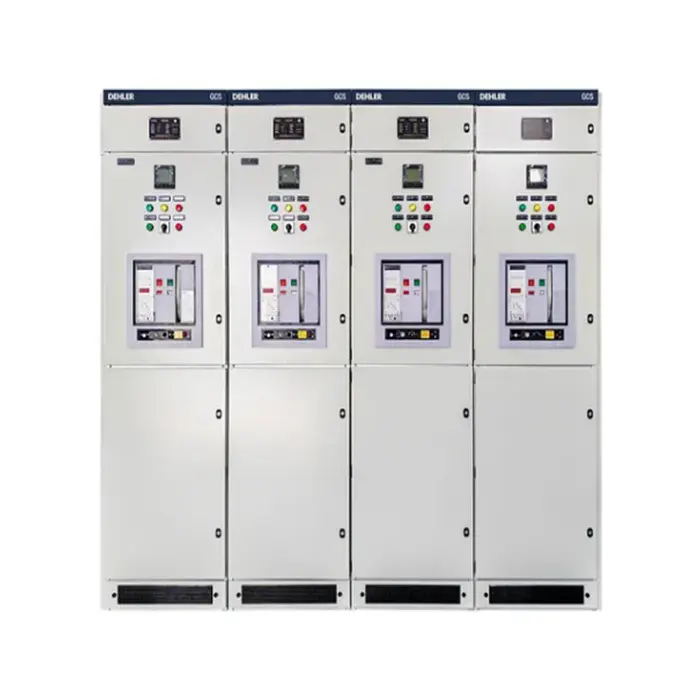

GCS Çekmeceli Tip Alçak Gerilim Pano Hücresi

GCS Çekmeceli tip Alçak Gerilim Panel Şalt Cihazı, 400V'a kadar nominal gerilimlerde (yalıtım değerleri 1000V'a ulaşan) ve 4000A'e kadar yatay ana bara nominal akımlarında çalışan üç fazlı AC endüstriyel sistemlerde güç alımı, dağıtımı ve akıllı motor kontrolü için titizlikle tasarlanmış gelişmiş bir kapalı şalt sistemidir. Modern düşük voltajlı güç dağıtım merkezlerinin temel omurgası olan bu GCS Çekmeceli tip Alçak Gerilim Panel Şalt Cihazı, havalı devre kesiciler (ACB'ler), kalıplanmış devre kesiciler (MCCB'ler), kontaktörler, termal aşırı yük röleleri, programlanabilir mantık denetleyicileri (PLC'ler) ve çok işlevli dijital sayaçlar dahil olmak üzere kapsamlı bir birincil ve ikincil bileşen paketini standartlaştırılmış, tamamen değiştirilebilir modüler çekmece birimlerine entegre eder.

Ürün Parametresi (Şartname)

Aşağıda standart GCS Çekmeceli tip Alçak Gerilim Pano Şaltının teknik özellik tablosu yer almaktadır.

Nominal Frekans 50Hz / 60Hz Geçerli Standartlar IEC 61439-1/2, GB/T 7251 Kurulum Bina içi, zemin tipi Çekmece Konumu Bağlı, Test, Bağlantısız ve Çekilmiş konumları Kablo Girişi Üst veya alt kablo girişi Busbar Malzemesi Proje konfigürasyonuna göre bakır veya alüminyum Ortam Sıcaklığı -5°C ila +40°C veya projeye özel koşullar Yükseklik ≤2000m standart, tasarım gereği daha yüksek rakım mevcuttur onay.

Ürün Özelliği ve Uygulaması

S1: Bu GCS Çekmeceli tip Alçak Gerilim Pano Şaltının öne çıkan işlevsel özellikleri nelerdir?

C: GCS Çekmeceli tip Alçak Gerilim Panel Şalt Cihazı, yüksek değiştirilebilirlik ve güvenlik ile karakterize edilir. Aynı değere sahip işlevsel çekmeceler tamamen değiştirilebilir olduğundan, acil durum değiştirmeleri sırasında kablolama hatalarını ortadan kaldırır. Ayrıca, "Konum Dışı-Test-Açık" sıralamasını sıkı bir şekilde uygulayan ve operatörlerin yük altında devreleri bağlamasını veya bağlantısını kesmesini önleyen hassas bir mekanik kilitleme mekanizmasına sahiptir. Ayrıca gelişmiş havalandırma tasarımı, yüksek akım devreleri için etkili ısı dağılımı sağlar.

S2: Bu şalter için en uygun senaryolar hangileridir?

C: Bu GCS Çekmeceli tip Alçak Gerilim Panel Şalt Cihazı, kesintisiz güç ve hızlı arıza giderme gerektiren sektörler için idealdir. Tipik uygulamalar arasında petrokimya rafinerileri (pompa ve kompresör kontrolü için), büyük ölçekli üretim tesisleri (otomatik üretim hatları), enerji santrali yardımcı sistemleri, kentsel demiryolu taşımacılığı ve ticari kule trafo merkezleri yer alır. Dışarıya çekilebilir tasarımı, aksama süresinin en aza indirilmesi gereken kritik görev ortamlarında onu tercih edilen seçenek haline getiriyor.

Üretim Detayları

1. Dolap Çerçevesi İmalatı – Hassas Mühendislik Yapısı

Lugao Power'ın GCS Çekmeceli tip Alçak Gerilim Panel Şaltının muhafazası, üstün düzlükleri ve yapısal bütünlükleri nedeniyle seçilen yüksek kaliteli soğuk haddelenmiş çelik saclarla başlar. Tüm çelik paneller, ithal CNC taret delme ve bükme merkezlerinde işlenerek ±0,5° bükülme açısı doğruluğu ve ±0,1 mm dahilinde delik konumu hassasiyeti elde edilir. Şekillendirmeden sonra çerçeve çok aşamalı bir yüzey işlemine tabi tutulur: yağdan arındırma, asitle temizleme, fosfatlama ve elektrostatik epoksi toz kaplama, ardından sert, korozyona dayanıklı bir yüzey oluşturmak için 180-200°C'de fırınlanır. Monte edilmiş kabin, dahili bileşenleri tozdan, nemden ve kazara temastan etkili bir şekilde koruyarak IP30 ila IP40 koruması sağlar.

2. Bara Sistemi – Yüksek İletkenlikli Bakır Çekirdek

Tüm ana, dikey ve branşman baraları %99,95 saflıkta elektrolitik bakırdan (T2 sınıfı) üretilir ve iletkenlik ≥ %98 IACS sağlanır. Bara yüzeyleri, oksidasyonu önlemek ve termal yayılımı artırmak için kalay kaplama, gümüş kaplama veya yüksek voltaj dereceli ısıyla büzüşen yalıtım kılıfıyla kaplanmış çok katmanlı bir işleme tabi tutulur. Her bara bağlantısı kalibre edilmiş tork aletleriyle sıkılır ve izlenebilirlik için işaretlenir; böylece uzun vadeli güvenilirliği tehlikeye atabilecek yerel sıcak noktalar ortadan kaldırılır.

3. Çekmece Düzeneği – "Üç Geçişli" Ayarlama Prosedürü

Her çekmeceli fonksiyonel ünite, özel üç geçişli slayt ayarımızdan geçer:

1: Kılavuz raylar manuel olarak takılır ve ilk hizalama için ayarlanır.

Şekil 2: Çekmece, mekanik düzgünlüğü ve mandal kavramasını doğrulamak için yüksüz koşullar altında takılıp çıkarılır.

3: Elektriksel süreklilik testi altında çekmece, birincil ve ikincil fişli kontak direncini izlerken birden çok kez çalıştırılır. Yalnızca sorunsuz çalışma eşiğimizi karşılayan üniteler onaylanır.

Bu titiz prosedür, her çekmecenin zahmetsizce kaymasını ve tüm hareket aralığı boyunca mükemmel elektrik temasını sürdürmesini sağlar.

4. Rekabet Avantajları – Daha Sıkı Toleranslar ve Üstün Temaslar

Standart pazar alternatifleriyle karşılaştırıldığında Lugao Power'ın üretim avantajları somut ve ölçülebilirdir:

Kılavuz-Ray Tolerans Kontrolü: Çekmece mekanizması aralığını ±0,5 mm'de tutuyoruz (endüstride yaygın olarak ≥±1,0 mm). Bu daha sıkı tolerans, çekmecenin çalışma sırasında titremesini veya sarkmasını önleyerek birincil kontak aşınması ve aşırı ısınmanın temel nedenini doğrudan ortadan kaldırır.

Gümüş Kaplama Ana Konektörler: Tüm geçmeli kontaklar bakır alaşımından üretilmiştir ve ≥6μm kalınlığında gümüş kaplama katmanıyla kaplanmıştır. Silver'ın daha düşük kontak direnci ve mükemmel anti-oksidasyon özellikleri, bağlantı noktalarındaki güç kaybını önemli ölçüde azaltarak, tüm GCS Çekmeceli tip Alçak Gerilim Panel Hücresinin uzun vadeli termal stabilitesini ve enerji verimliliğini artırır.

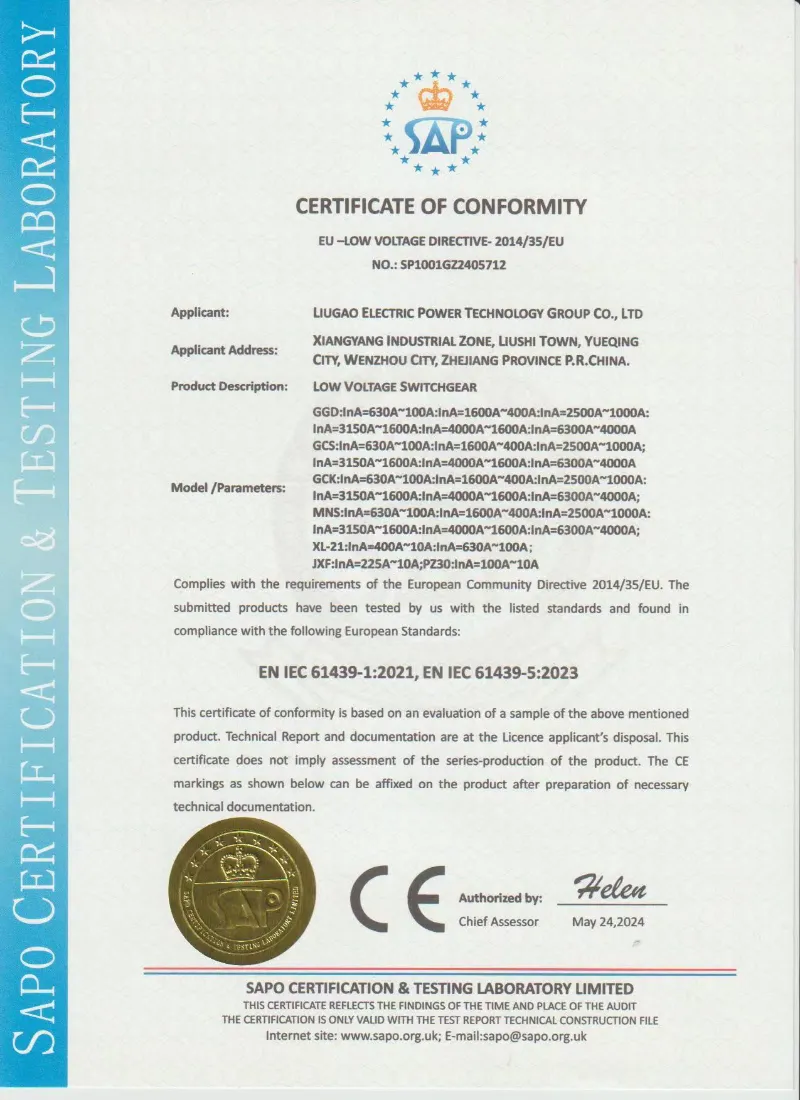

Sertifikasyon ve Kalite Güvencesi

Lugao, projenin teknik gereksinimlerine ve IEC 61439-1/2 ve GB/T 7251 gibi geçerli alçak gerilim şalt donanımı standartlarına göre GCS çekmeceli tip alçak gerilim şalt cihazları üretmektedir. Onaylanan teknik anlaşmaya göre sevkiyattan önce rutin muayene ve test raporları sağlanabilir.

• IEC 61439-1/2 tabanlı tasarım ve test
• GB/T 7251'e dayalı üretim ve denetim
• Güç frekansı dayanım testi
• Yalıtım direnci testi
• Çekmece üniteleri için mekanik çalışma testi
• Kilitleme fonksiyonu denetimi
• İkincil kablolama ve fonksiyonel çalışma testi
• Bara bağlantı tork kontrolü
• Sevkiyat öncesi rutin test raporu
• Fabrika muayene fotoğrafları istek üzerine mevcuttur



Paketleme, Nakliye ve Satış Sonrası Hizmet

Paketleme ve Nakliye:

Her bir GCS Çekmeceli tip Alçak Gerilim Panel Şalt Cihazı, önce nemi ve tozu uzaklaştırmak için PE film ile sarılır, daha sonra çelik şeritlerle güçlendirilmiş, fümigasyonlu, ağır hizmet tipi ahşap kasalarla kaplanır. Hassas elektronik bileşenler için vakumla kapatılmış ambalajlar ve taşıma darbelerinden kaynaklanan hasarları önlemek için tamamen kapsüllenmiş koruyucu köşeler kullanıyoruz. Standart nakliye 20GP/40HQ konteynerler aracılığıyla yapılır ve sevkiyatlar, yatırımınızın tamamen korunması için dünyanın önde gelen deniz sigortacıları tarafından sigortalanır.




Satış Sonrası Hizmet:

Lugao Power Co., Ltd., devreye alma tarihinden itibaren 12 ay (veya teslim tarihinden itibaren 18 ay (hangisi önce gelirse)) kapsamlı bir garanti sağlar. Hizmetimiz, 7/24 teknik destek hattı desteğini, uzaktan video yönlendirmeyi ve gerektiğinde sertifikalı mühendislerden yerinde hizmeti içerir. Normal çalışma şartlarında performans arızası olması durumunda ücretsiz onarım veya yedek parça sağlıyoruz.




Müşteri Soruları ve Cevapları

S: GCS Çekmeceli tip Alçak Gerilim Panel Şalt Cihazı mevcut busway sistemim ile uyumlu mu?

C: Evet, uyumluluk kesinlikle gözetilmektedir. Bu GCS Çekmeceli tip Alçak Gerilim Panel Hücresinin bağlantı yükseltici flanşlarını, yukarı akım transformatörünüz ve aşağı akım busway arayüzleriyle mükemmel şekilde hizalanacak şekilde yapılandırıyoruz. Bağlantı noktalarını özelleştirebilmemiz için lütfen teknik onay aşamasında sahadaki şalt düzeni çizimlerinizi sağlayın.




S: Çekmece çalışma sırasında arızalanırsa ne olur? Tamamen kapatmadan düzeltebilir miyim?

C: Kesinlikle, hızlı çalışırken değiştirme özelliği onun temel avantajıdır. İlgili bölmedeki devre kesiciyi "Kapalı" konuma getirmeniz, arızalı üniteyi çıkarmanız ve aynı değere sahip bir yedek parçayı yerleştirmeniz yeterlidir. GCS Çekmeceli tip Alçak Gerilim Panel Şaltının geri kalanı çalışmaya devam ederek birkaç dakika içinde gücü geri getirir.




S: Bara odasında bakım sırasında ark parlaması olaylarını nasıl önlersiniz?

C: Güvenlik her şeyden önemlidir. Ana ve branşman barası bölmeleri tamamen bölümlere ayrılmıştır. Çekmece ünitesi bölmesi ile dikey bara bölmesi arasına ark korumalı bariyerler yerleştiriyoruz. Bara bölümüne erişirken, tüm bitişik fonksiyonel üniteler "Bağlantı Kesildi/Test" konumunda güvenli bir şekilde asma kilitle kilitlenebilir.
