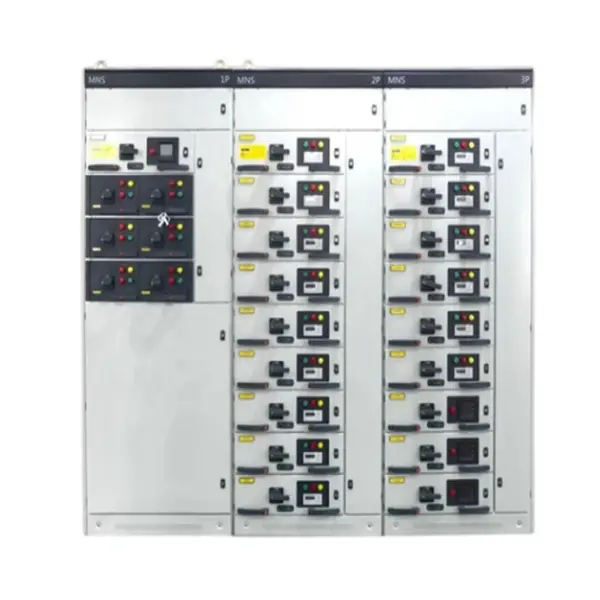

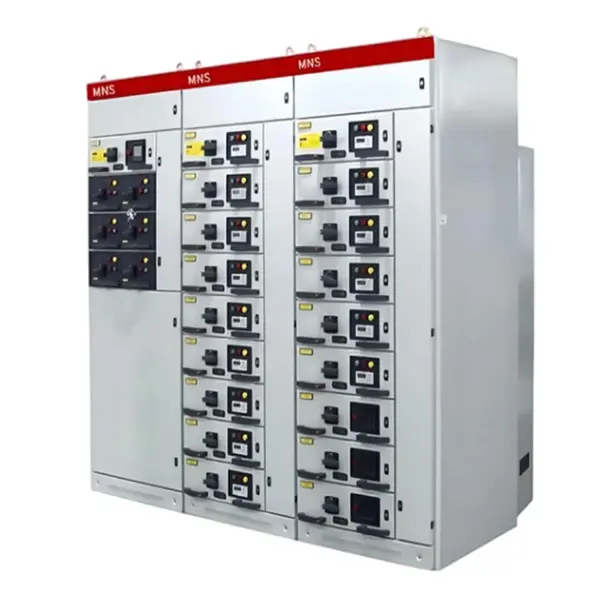

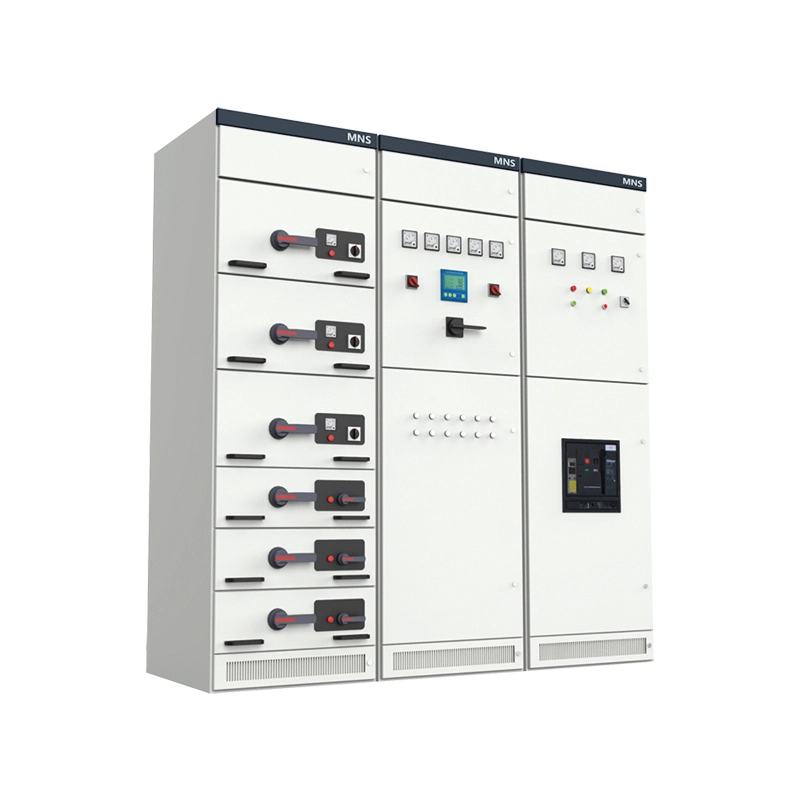

MNS Modülerleştirme Çekmeceli Tip Şalter Kabini

MNS Modülerleştirme Çekmeceli tip Anahtar Kabini,alçak gerilim (690V'a kadar) kapalı şalt sistemiMNS (Modüler Ağ Sistemi) çerçevesine göre tasarlanmış montaj. Motor yolverici, besleyici devre kesici veya güç kaynağı modülü gibi her işlevsel ünite, tüm sistemi kapatmadan takılabilen, çıkarılabilen veya değiştirilebilen ayrı bir çekmecede bulunur. Kabin üç temel işlevi yerine getirir: güç dağıtımı (birden fazla alt devreyi beslemek), motor kontrolü (motorları başlatmak, durdurmak, korumak) ve sistem koruması (kısa devre, aşırı yük ve toprak arıza izolasyonu). Kısaca endüstriyel ve ticari tesisler için tak-çalıştır güç yönetim merkezidir.

Ürün Avantajları

Ürün Özellikleri

Genel çekmeceli dolapların aksine, MNS Modülerleştirme Çekmeceli tip Anahtar Kabini şu ayırt edici özellikleri içerir:

Ürün Parametreleri

Ürün Uygulaması (Senaryolar)

MNS Modülerleştirme Çekmeceli tip Anahtar Kabini aşağıdaki alanlarda yaygın olarak kullanılmaktadır:

● Endüstriyel tesisler: Otomotiv montaj hatları, yiyecek ve içecek üretimi, kimyasal toplu işleme

● Ticari kompleksler: Alışveriş merkezleri, yüksek katlı ofis binaları, hastaneler

● Altyapı: Su arıtma tesisleri, pompa istasyonları, havaalanı bagaj taşıma sistemleri

● Veri merkezleri: Alçak gerilim ana dağıtım panosu (LVMDB) ve uzak güç panelleri (RPP)

● Yenilenebilir enerji: Güneş enerjisi çiftliği invertörleri, rüzgar türbini yardımcı güç kaynağı

● Marine & offshore: Shipboard power distribution

Üretim Detayları

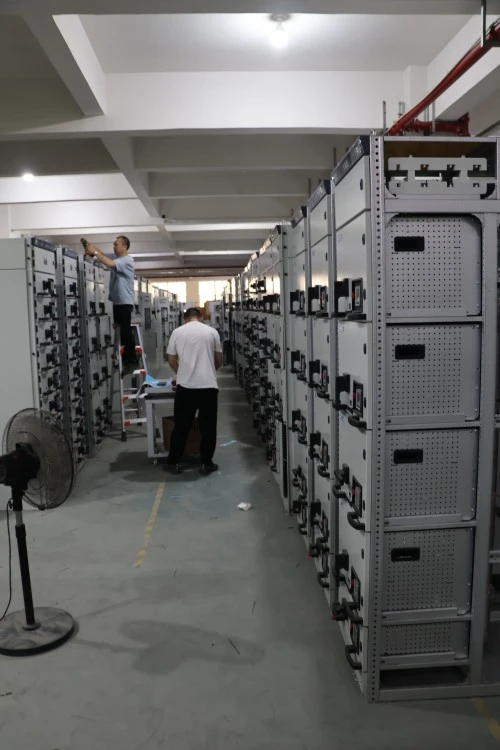

● Lugao Güç Co, Ltdher MNS Modülerleştirme Çekmeceli tip Şalter Kabinini hassasiyetle üretir:

● Muhafaza malzemesi: 2,0 mm kalınlığında soğuk haddelenmiş çelik, IP40 standardına sahip (IP54 isteğe bağlı) tamamen kaynaklı çerçeve. Toz kaplama kalınlığı ≥80μm, RAL 7035 açık gri.

● Bara sistemi: Kalay kaplı bağlantı noktalarına sahip dikdörtgen bakır çubuklar (%98 IACS iletkenliği). Tüm baralar, ısıyla büzüşen manşonlar (nötr için kırmızı, sarı, mavi, gri) kullanılarak tamamen yalıtılmıştır.

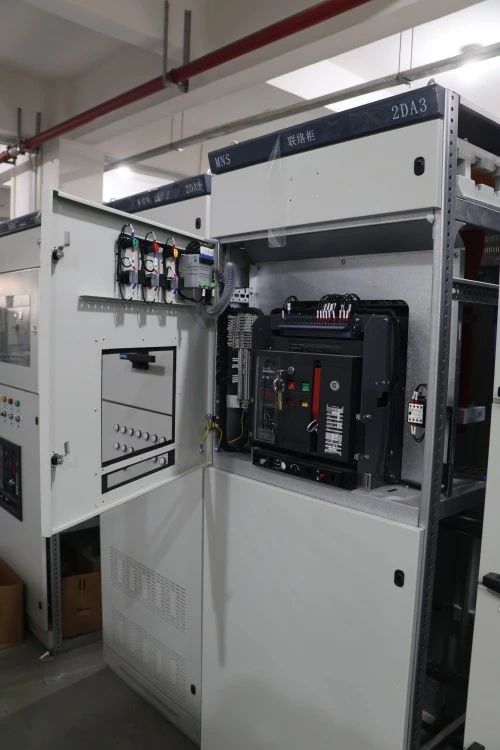

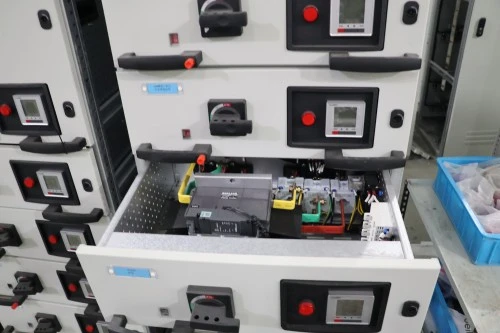

● Çekmece beşiği: Kendinden yağlamalı naylon makaralara sahip 2,5 mm çinko kaplı çelikten yapılmıştır. Çekmece takma/çıkarma kuvveti 500 döngüden sonra ≤150N.

● Sabit kontaklar: Gümüş alaşımlı uçlu, yaylı tasarım. Performans düşüşü olmadan 2.000 ekleme için derecelendirilmiştir.

● İkincil kontaklar: 24 pinli fiş ve soket gümüş kaplamalı konnektörler. 10.000 çiftleşme döngüsü için tasarlanmıştır.

● Çekmece tanımlaması: Her çekmecenin ön tarafında lazerle kazınabilen etiket tutucusu. Dijital varlık takibi için isteğe bağlı QR kodu.

● Fabrika testi: Her işlevsel ünite tam bir kablolama kontrolünden, dielektrik dayanıklılık testinden (1 dakika boyunca 2,5kV) ve sıcaklık artış testinden (1,1x nominal akımda) geçer. Test raporları sevkiyata dahildir.

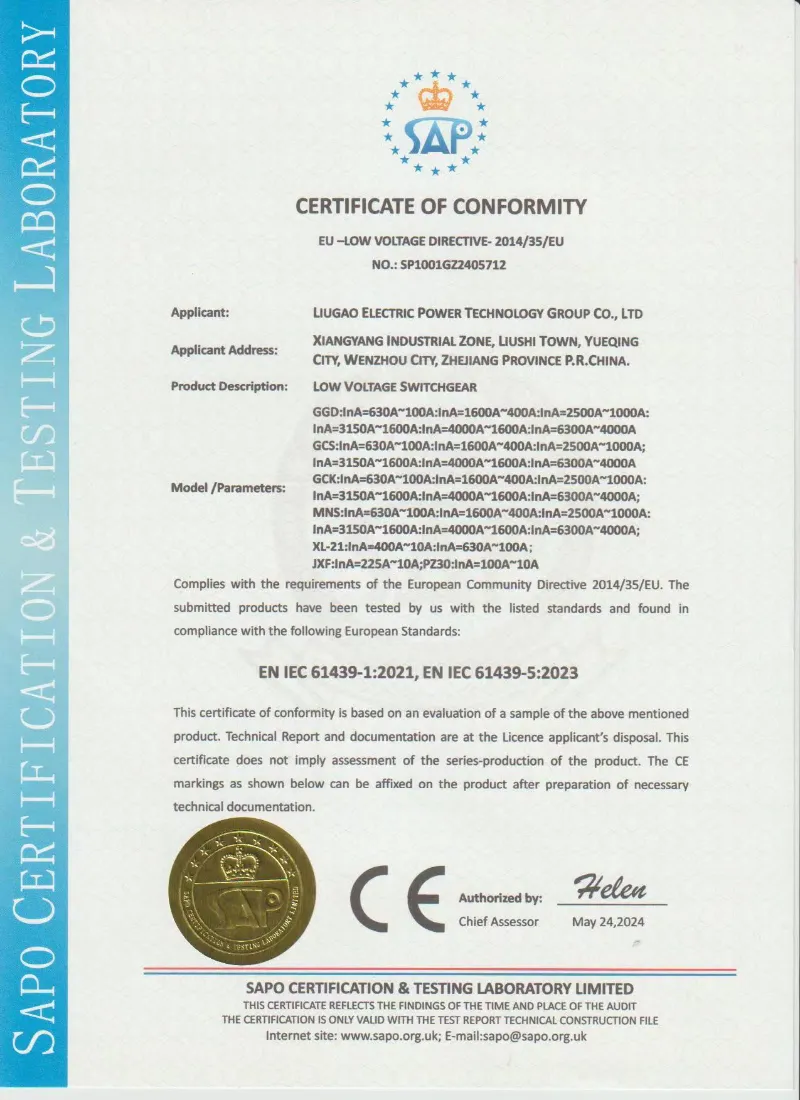

Sertifikasyon ve Kalite Güvencesi

Lugao, şalt teçhizatı üretimi için ISO bazlı kalite yönetim prosedürlerini takip etmektedir. Proje siparişleri için, onaylanmış teknik anlaşmaya göre sevkiyat öncesi muayene dokümanlarını, rutin test raporlarını ve ürün fotoğraflarını sağlayabiliriz.

• ISO 9001 kalite yönetim sistemi
• ISO 14001 çevre yönetim sistemi
• IEC 61439-1/2 tabanlı tasarım ve test
• Sevkiyat öncesi rutin test raporu
• Fabrika muayene fotoğrafları istek üzerine mevcuttur

Paketleme, Nakliye ve Satış Sonrası

Paketleme ve Nakliye

● Bireysel çekmece ambalajı: Oluklu kutunun içinde, devre şeması ve dereceyle etiketlenmiş, anti-statik baloncuklu ambalaj.

● Ana dolap ambalajı: Streç film + VCI kağıdı + kontrplak ihracat sandığı (15mm kalınlık). Tüm sandık tabanları forklift cepleriyle donatılmıştır.

● Gönderim süresi: FOB Ningbo, CIF ana bağlantı noktaları veya EXW.

● Teslimat süresi: Standart konfigürasyonlar için 20 iş günü.

Satış Sonrası Hizmet

● Garanti süresi: İşletmeye alma tarihinden itibaren 12 ay (sevkiyattan itibaren maksimum 18 ay).

● Görüntülü görüşme veya e-posta yoluyla ücretsiz uzaktan teknik destek (4 iş saati içinde yanıt).

SSS:

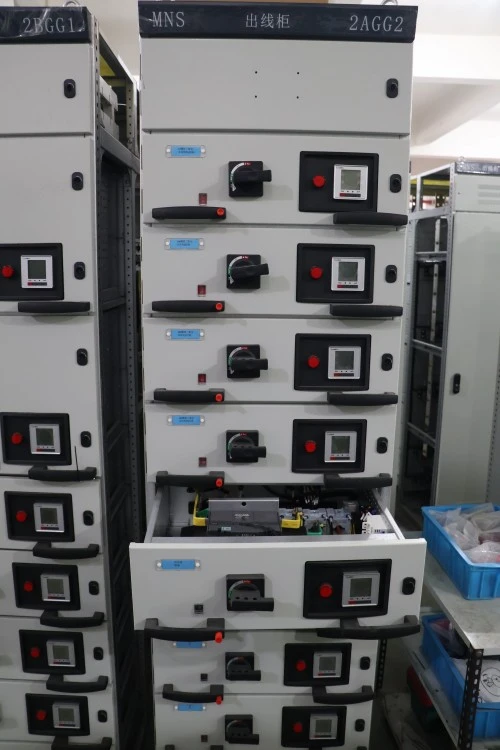

S1: 8E/2, 8E ve 16E çekmeceler arasındaki fark nedir?

C: Bunlar çekmece yüksekliği modüllerini ifade eder: 8E/2 = 100mm (yarım modül), 8E = 200mm (tam modül), 16E = 400mm (çift modül). Çekmece ne kadar büyük olursa, izin verilen akım değeri de o kadar yüksek olur ve daha fazla ikincil terminal kullanılabilir.

S2: Gelen kaynağın bağlantısını kesmeden bir çekmeceyi değiştirebilir miyim?

C: Evet. Bu, MNS Modülerleştirme Çekmeceli tip Anahtar Kabininin temel bir özelliğidir. Çekmeceyi izole edilmiş konuma (beyaz tutamak) getirin, kilidini açın ve dışarı çekin. Ana otobüse enerji verilmeye devam edilir. Ancak her zaman önce yük tarafının bağlantısını kesin.

S3: Kabin sıcaklık izleme sistemiyle birlikte mi geliyor?

C: Standart üniteler izleme içermez ancak dahili PT100 sensörlü opsiyonel akıllı çekmeceler ve bara ve çekmece sıcaklıklarını gösteren merkezi ekran ünitesi sunuyoruz.

S4: Kabin daha sonra mevcut bölümler değiştirilmeden genişletilebilir mi?

C: Evet. Her dikey bölüm mekanik ve elektriksel olarak yandan bağlantıya uygun şekilde tasarlanmıştır. Her iki uca da ek bir hücre cıvatalayabilir ve sağlanan genişletme kitlerini kullanarak baraları bağlayabilirsiniz.
