XL-21 Sabit Güç Dağıtım Kutusu Hücresi

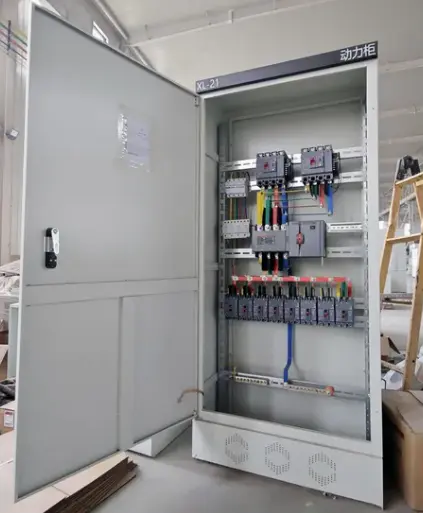

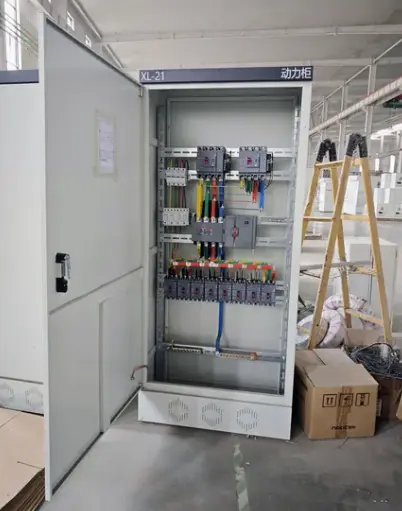

XL-21 Sabit Güç Dağıtım Kutusu Şalt Cihazı, genellikle 630A'ya kadar derecelendirilmiş, duvara monte veya zeminde duran, kapalı bir alçak gerilim güç dağıtım kabinidir. Sabit tipte bir dahili montaj yapısına sahiptir; yani tüm devre kesiciler, kontaktörler, sayaçlar ve terminaller, geri çekilebilir olmak yerine dahili raylara veya montaj plakalarına kalıcı olarak monte edilir.

Bu ürün ne işe yarar?

● Elektrik gücünü ana gelen kaynaktan alır ve birden fazla giden devre devresine dağıtır

● Kalıplanmış devre kesiciler (MCCB'ler) veya minyatür devre kesiciler (MCB'ler) kullanılarak aşağı yöndeki ekipmanlar için aşırı akım ve kısa devre koruması sağlar

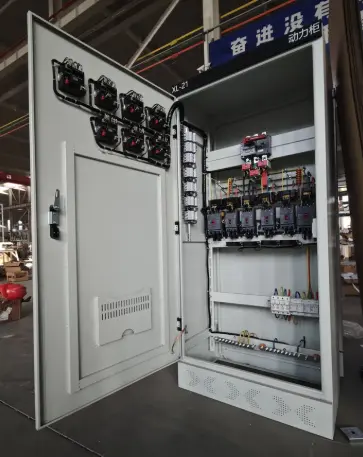

● Kapıya monte edilen basmalı butonlar veya seçici anahtarlar aracılığıyla motorların, aydınlatma devrelerinin ve diğer yüklerin yerel kontrolünü sağlar

● Ampermetreler, voltmetreler ve dijital güç ölçerler gibi ölçüm ve izleme cihazlarını barındırır

● Ana giriş anahtarını veya devre kesiciyi kullanarak devreleri güvenli bakım için izole eder

Teknik Parametreler

Standartlar ve Sertifikalar

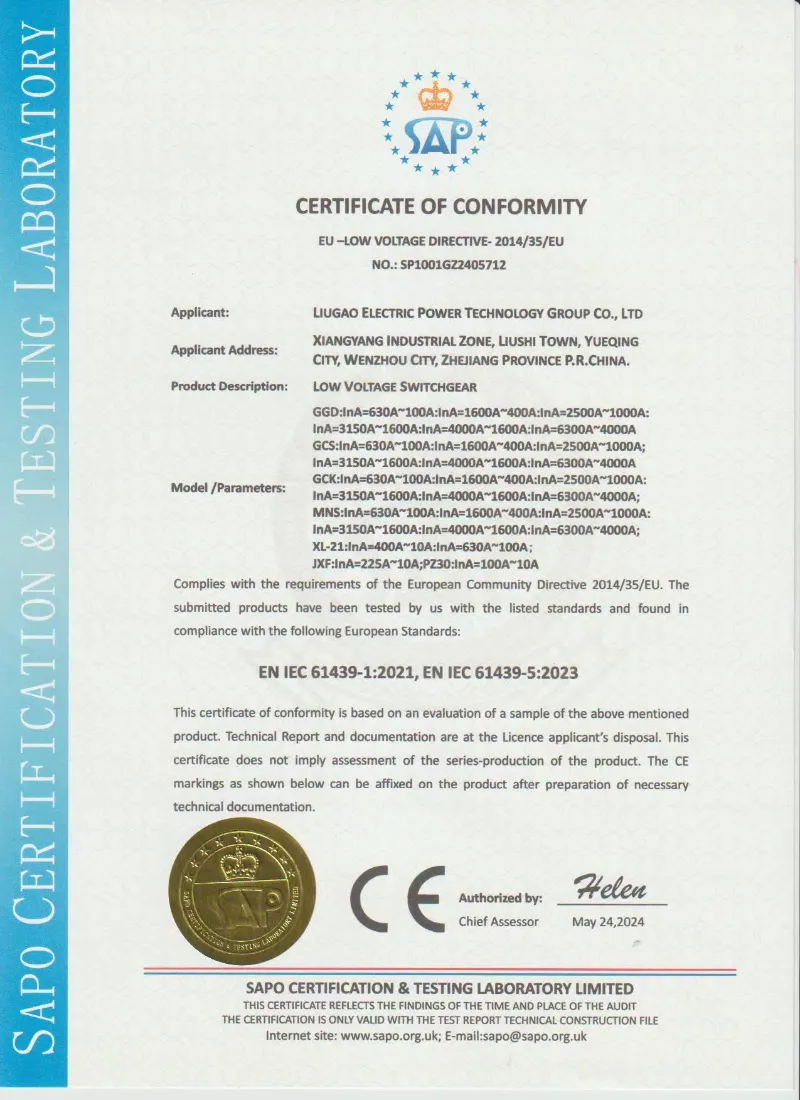

XL-21 Sabit Güç Dağıtım Kutusu Hücresi IEC 61439, GB/T 7251 ve projeye özel teknik gereksinimlere uygun olarak üretilebilmektedir. Lugao Power, izolasyon direnci testi, güç frekansı dayanım gerilimi testi, kablo muayenesi, mekanik çalışma testi ve görsel muayene dahil olmak üzere sevkıyattan önce fabrika rutin testlerini destekler.

• IEC 61439 alçak gerilim anahtarlama donanımı ve kontrol donanımı düzenekleri
• ISO fabrika kalite yönetim sistemi
• Teslimattan önce rutin test raporu mevcuttur
• Talep üzerine üçüncü taraf denetimi desteklenir
• OEM ve projeye özel özelleştirme mevcuttur

Daha büyük çekmecelilerin aksineşalt sistemiXL-21, devre değişikliklerinin seyrek olduğu ve basitliğin modüler esneklikten daha önemli olduğu uygulamalar için tasarlanmıştır. Sabit tasarımı daha düşük başlangıç ​​maliyeti, daha küçük ayak izi ve daha kolay kurulum sunar. Esasen, XL-21 dağıtım kabini küçük ve orta ölçekli güç dağıtımının güçlü, güvenilir, karmaşık olmayan ve ekonomik kaynağıdır.

Ürün Avantajları

XL-21 Sabit Güç Dağıtım Kutusu Şalt Cihazı, onu sabit dağıtım uygulamaları için tercih edilen seçenek haline getiren çeşitli cazip avantajlar sunar.

Ürün Özellikleri

Alçak gerilim güç dağıtım paneli, onu rakip sabit dağıtım kutularından ayıran aşağıdaki ayırt edici özellikleri içerir.

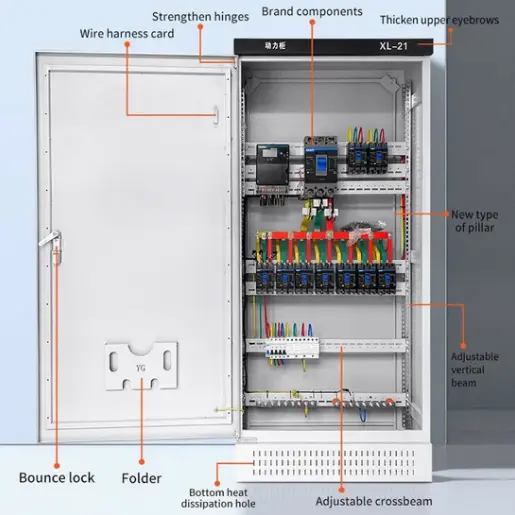

Çift kaplamalı kaynaklı çerçeve: Ana çerçeve, tüm bağlantı noktalarında sürekli CO₂ korumalı ark kaynağıyla 1,5 mm'den 2,0 mm'ye kadar soğuk haddelenmiş çelikten yapılmıştır. Kaynaklamanın ardından tüm muhafaza, RAL 7035'te yağdan arındırma, fosfatlama ve elektrostatik toz kaplamaya (minimum 70μm) tabi tutulur. Bu çift katmanlı koruma, aşındırıcı ortamlarda perçinli veya cıvatayla monte edilmiş kutulardan önemli ölçüde daha iyi performans gösterir.

130° açılabilen menteşeli kapı: Ön kapı, 130° açılabilen ağır hizmet tipi paslanmaz çelik menteşelerin yanı sıra DIN standart kollu üç noktalı kilitleme mekanizması (üst, orta, alt) ile donatılmıştır. Kapıyı açmadan sayaç okuması için şeffaf bir gösterge penceresi sağlanmıştır.

Çıkarılabilir yan ve arka paneller: Hem yan paneller hem de arka panel, standart bir altıgen anahtar kullanılarak çıkarılabilir. Bu, kurulum veya bakım sırasında dahili bileşenlere 360° erişim sağlar; bu, düşük maliyetli dağıtım kutularında nadiren bulunan bir özelliktir.

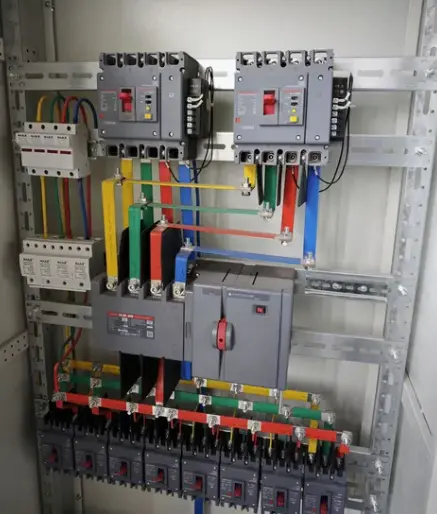

Evrensel montaj rayları: Dahili olarak kabin, hem delikli montaj plakaları (vidayla monte edilen cihazlar için) hem de başlık DIN rayları (geçmeli cihazlar için) ile donatılmıştır. Bu ikili sistem tasarımı her marka MCCB, MCB, kontaktör veya terminal bloğuna uygundur.

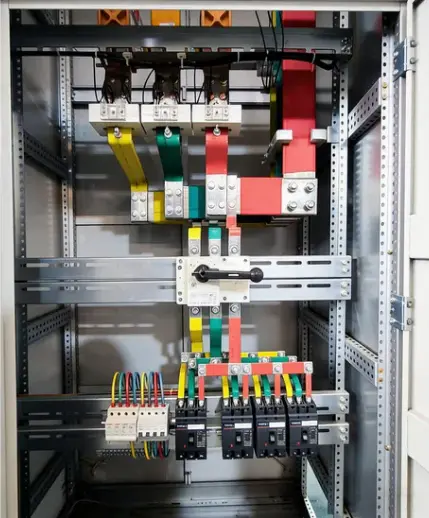

Entegre nötr ve toprak baraları: Fabrikada takılan bakır nötr bara (tam kapasite) ve toprak bara (yarım kapasite), her 50 mm'de bir önceden delinmiş bağlantı noktalarıyla muhafazanın tüm yüksekliği boyunca uzanır. Sahada ayrı baralar eklemenize gerek yoktur.

Kablo yönetim sistemi: Her biri çıkarılabilir kapaklı, hem sol hem de sağ tarafta dikey kablo olukları. Kablo giriş/çıkış çıkıntıları üstte, altta ve her iki yan duvarda bulunur. Ayrı bir kontrol kablo kanalı, alçak gerilim kablolarını güç kablolarından ayırır.

Kapı kilitli giriş izolasyon anahtarı: Giriş ana anahtarının kolu, ön kapıya mekanik olarak kilitlenmiştir — ana anahtar KAPALI konumda olmadığı sürece kapı açılamaz. Bu güvenlik özelliği, canlı parçalarla kazara teması önler.

Serigrafi devre etiketlemesi: Her devre konumu, aşınmaya dayanıklı serigrafi baskı kullanılarak iç montaj plakasında açıkça etiketlenmiştir. Etiketler, yapışkan çıkartmalar gibi solmaz veya soyulmaz.

Ürün Uygulaması

XL-21 Sabit Güç Dağıtım Kutusu Şalt Cihazı aşağıdaki sektörlerde yaygın olarak kullanılmaktadır:

● Endüstriyel tesisler – Makine atölyeleri, montaj hatları, malzeme taşıma ekipmanları, kaynak istasyonları (tipik olarak 100A–630A besleyiciler)

● Ticari binalar – Alışveriş merkezleri, ofis katları, perakende satış mağazaları, restoranlar (aydınlatma ve genel güç dağıtımı)

● Konut kompleksleri – Apartman binası kat dağıtımı, sosyal tesisler, otopark aydınlatması

● Altyapı – Tünel aydınlatması, gişe elektriği, sokak aydınlatması kontrol dolapları

● HVAC sistemleri – Soğutma tesisleri, klima santralleri ve pompa odaları için ana dağıtım

● Geçici saha gücü – İnşaat römorkları, etkinlik güç dağıtımı, film prodüksiyon setleri

Tüm bu senaryolarda elektrik dağıtım kabini, daha karmaşık şalt cihazlarının karşılayamayacağı bir maliyet, güvenilirlik ve bakım kolaylığı dengesi sağlar.

SSS

XL-21 şalt cihazının nominal akım aralığı nedir?

XL-21 sabit güç dağıtım kutusu genellikle proje yüküne ve devre tasarımına göre 100A'den 630A'ya kadar yapılandırılabilir.

Lugao dahili bileşen düzenini özelleştirebilir mi?

Evet. MCCB'lerin, MCB'lerin, kontaktörlerin, sayaçların, terminallerin, baraların ve kablo giriş konumlarının yerleşimini tek hat şemanıza göre özelleştirebiliriz.

Teklif için hangi bilgileri sağlamalıyım?

Lütfen nominal voltajı, nominal akımı, gelen ve giden devrelerin sayısını, kesici özelliklerini, koruma sınıfını, kurulum tipini, miktarını ve varış portunu belirtin.

Üretimden önce bağlantı şemalarını sağlayabilir misiniz?

Evet. Lugao, üretimden önce müşteri onayı için yerleşim çizimleri, bağlantı şemaları ve teknik onay belgelerini sağlayabilir.

XL-21 kabini dış mekan kullanımına uygun mudur?

Standart XL-21 dolaplar çoğunlukla iç mekanlarda kullanılır. Dış mekan uygulamaları için daha yüksek IP koruması, yağmur geçirmez yapı ve korozyon önleyici kaplamayı özelleştirebiliriz.

Paketleme, Nakliye, Satış Sonrası ve SSS

Paketleme ve Nakliye

Bireysel ambalaj:Her dolap VCI pas önleyici kağıda sarılır, ardından baloncuklu ambalaja, ardından streç filme sarılır ve son olarak çelik kenar koruyuculu 10 mm'lik kontrplak kasaya yerleştirilir.

Nakliye şartları:FOB Ningbo, CIF ana limanları veya Fabrikadan.

Kurşun zamanı:Standart konfigürasyonlar için 15 iş günü (10 üniteye kadar).

Satış Sonrası Servis – 1 Yıl Garanti

●Garanti süresi:Hangisi önce gelirse, devreye alma tarihinden itibaren 12 ay veya sevkıyattan itibaren 18 ay.

●Kapsam:Çerçeve kaynak çatlaması, kaplama hatası (aşındırıcı olmayan), hatalı kapı kilidi ve kablolama hataları dahil üretim kusurları.

● İstisnalar:Yanlış kurulumdan, nominal akımın ötesinde aşırı yüklemeden, fiziksel darbeden, belirtilmeyen kimyasallardan kaynaklanan korozyondan veya mücbir sebeplerden kaynaklanan hasarlar.
