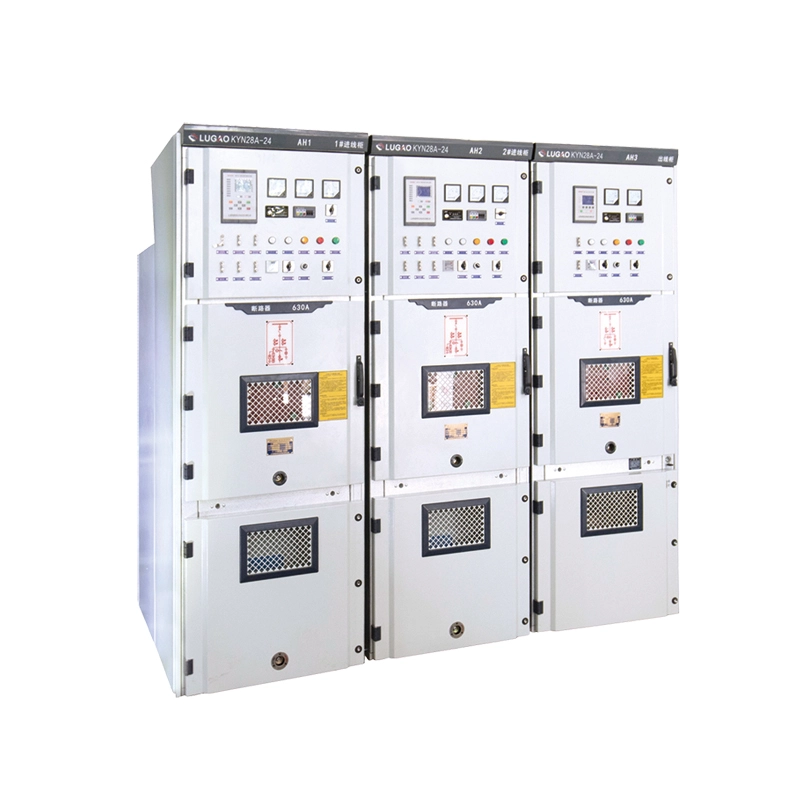

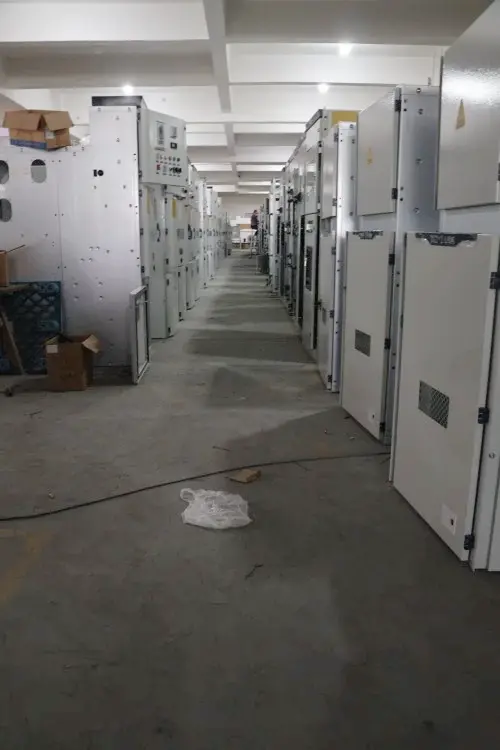

35kV KYN Trafo Merkezi Zırhlı Çekmeceli Tip Şalt Cihazı

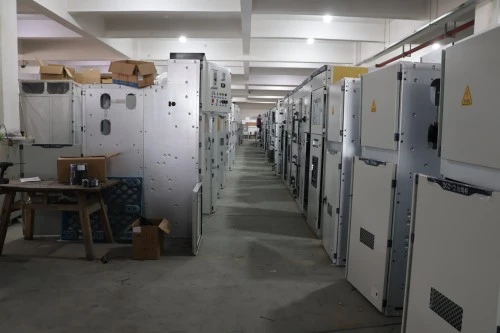

Bu Ekipman Nedir?

35kV KYN trafo merkezi zırhlı çekilebilir tip şalt tesisi fabrikada monte edilmiş, metal mahfazalı,kapalı yüksek gerilim şalt sistemi40,5kV (35kV nominal) üç fazlı AC güç sistemleri için tasarlanmıştır. KYN serisine aittir ve kamu hizmetleri trafo merkezlerinde, endüstriyel enerji santrallerinde, büyük ticari komplekslerde ve yenilenebilir enerji toplama istasyonlarında kullanılır.

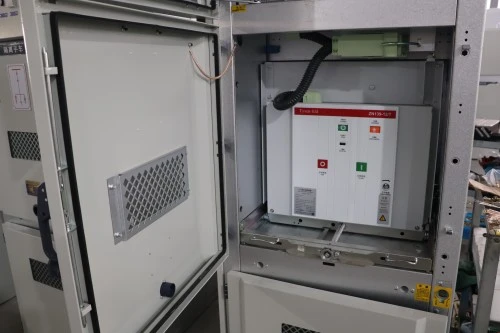

Kesicilerin yerine cıvatalandığı sabit tip şalt donanımının aksine, bu zırhlı çekmeceli tip, üç farklı konuma getirilebilen hareketli bir kesici arabasına sahiptir: çalıştırma, test/izole edilmiş ve geri çekilmiş. Bu tasarım, arızalı bir kesicinin tüm baranın enerjisi kesilmeden birkaç dakika içinde değiştirilmesine olanak tanır; bu, sürekli güç kaynağı için kritik bir avantajdır.

Ne İşe Yarar?

Bu ekipmanın temel işlevi, bir transformatörden veya havai hattan 35kV gelen gücü almak, devre kesicilerle aşağı akış ağını korumak ve elektriği orta gerilim motorları, ikincil transformatörler, kapasitör bankları veya büyük endüstriyel yükler gibi giden besleyicilere dağıtmaktır. 35kV KYN trafo merkezi zırhlı çekmeceli tip şalt cihazı ayrıca şunları sağlar:

● İzolasyon – Güvenli bakım için görünür bağlantı kesilmesi

● Koruma – Röleler veya IED'ler aracılığıyla aşırı akım, toprak hatası ve kısa devre tetiklemesi

● Ölçüm – Trafo merkezi SCADA için gerilim ve akım ölçümü

● Kilitleme – İnsan hatasını ortadan kaldıran mekanik beşli önleme sistemi

Model Kodu Dağılımı

Ürün Özelliği ve Uygulaması

Ürün Özelliği

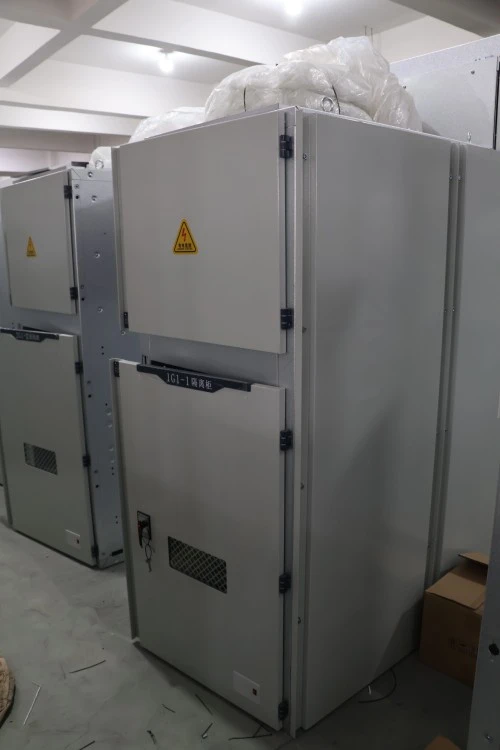

Özellik 1: Gerçek Zırhlı Çekmeceli Yapı

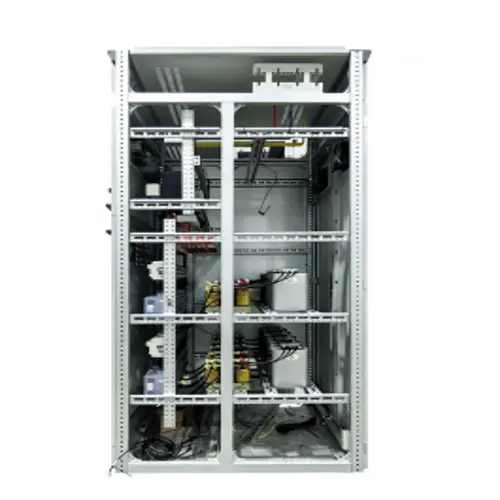

Çekmeceli Metal Mahfazalı Şalt Sistemi kesici, bara, kablo sonlandırma ve alçak gerilim kontrolü için ayrı çelik plaka bölmelerine sahiptir. Her bölme topraklanmıştır ve ark parlamasının yayılmasından izole edilmiştir.

Özellik 2: Beş Önlemeli Mekanik Kilitleme

Beşli önleme sistemi yazılıma bağlı olmayıp tamamen mekaniktir. Fiziksel olarak şunları önler:

1. Topraklama anahtarı kapalıyken kesicinin kapatılması

2. Kesici kapalıyken ön kapağın açılması

3. Canlıyken kesiciyi konumlar arasında hareket ettirmek

4. Topraklama anahtarının canlı iletkenlerle çalıştırılması

5. Kontrol gücü olmadan kesiciyi kapatma

Özellik 3: Yüksek Ark Arızasının Sınırlandırılması

İç ark sınıflandırması (IAC) 1 saniye boyunca 31,5kA'ya kadar test edilmiştir. Ark kanatları basıncı yukarıya ve operatörlerden uzağa yönlendirir.

Özellik 4: Yüksek Gerilim Yalıtım Güvenilirliği

Fazdan faza ve fazdan zemine açıklıklar IEC 62271-200 minimumlarını aşıyor. Tüm baralar ısıyla büzüşen yalıtımlıdır veya anti-korona korumayla kaplanmıştır.

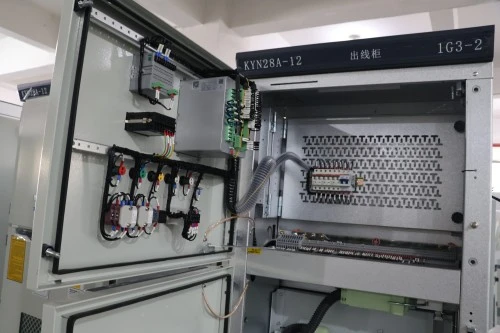

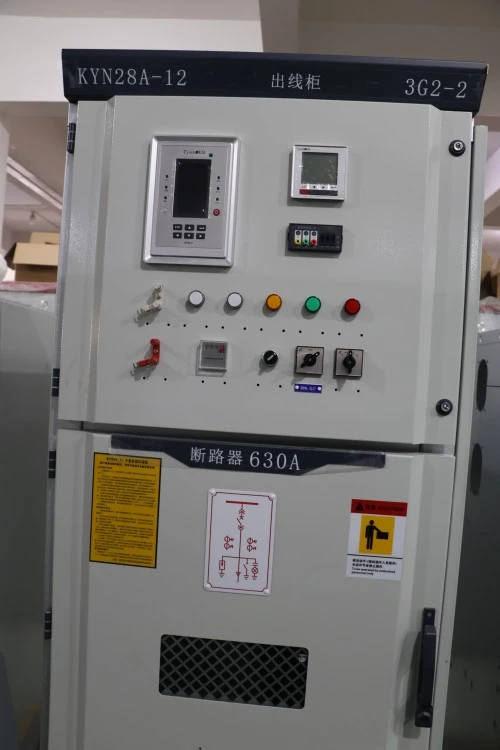

Özellik 5: Akıllı İzleme ve Uzaktan Çalıştırma

RS485/Modbus veya IEC 61850 GOOSE mesajlaşmalı standart IED (akıllı elektronik cihaz). Kesici konumunun, yay şarj durumunun, SF6'nın (kullanılıyorsa), sıcaklığın ve kısmi deşarjın gerçek zamanlı izlenmesi.

Ürün Özellikleri

Neden Rakipler Yerine Lugao Power Co., Ltd.'yi Seçmelisiniz?

Müşteriler neden tekrar tekrar bizi seçiyor:

Yalıtım açıklığı, bara malzemesi veya kilitleme sağlamlığı konusunda işin kolayına kaçmıyoruz. Fabrikamızdan çıkan her KYN Şalt Cihazı, azaltılmış gerilim "rutin" testine değil, tam 95kV dayanım testine tabi tutulur. Ayrıca genel şablonlar değil, CAD ve PDF biçiminde panele özel bağlantı şemaları sağlıyoruz.

Paketleme, Teslimat ve Satış Sonrası Hizmet

Ambalajlama

Her 35kV KYN trafo merkezi zırhlı çekmeceli tip şalt paneli, VCI pas önleyici kağıt + plastik film ile sarılmıştır

1. Daha sonra tüm köşeleri ve kenarları köpük dolgulu, fümigasyon sertifikalı kontrplak sandık içine alınır

2. Kırıcı arabası, taşıma braketleri ile kilitlenmiş olarak geri çekilmiş konumda gönderilir

3. Busbarlar demonte edilir, tek tek sarılır, faz ve panel numarasına göre etiketlenir

4. AG bölmesi içindeki hava koşullarına dayanıklı bir aksesuar kutusunda paketlenmiş ikincil fişler, raf kolları, topraklama anahtarları ve yedek sigortalar

5. Neme duyarlı gönderiler (deniz taşımacılığı) için eklenen silika jel kurutucu torbalar

Nakliye

1. Deniz taşımacılığı: 40ft HC konteyner 6-8 panel tutar (boyutlara bağlı olarak)

2. Karayolu taşımacılığı: Titreşim önleyici hava yastıkları ve kayışları olan düz yataklı kamyon

3. Incoterms: EXW (fabrika), FOB ningbo

4. Gönderiye dahil edilen belgeler

5. Genel düzenleme çizimi (yapılan haliyle)

6. Panel numaralandırmalı tek hat şeması

7. Kablolama şeması (A3 boyutunda, lamine)

8. Malzeme listesi (kesiciler, CT'ler, VT'ler, röleler)

9. Rutin test raporu (KG tarafından imzalanmış)

10. Kullanım kılavuzu (İngilizce veya yerel dil)

11. Kilitleme matrisi ve anahtar programı (anahtar kilidi kullanılıyorsa)

Satış Sonrası Hizmet Taahhüdü

1. Garanti süresi: Sevkiyat tarihinden itibaren 12 ay (ücretli servis sözleşmesiyle 24 veya 36 aya kadar uzatılabilir)

2. Teknik destek: Ömür boyu ücretsiz uzaktan danışmanlık. Mühendislerimiz teslimattan önce tek hat şemanızı ve röle ayarlarınızı inceler.

3. Saha servisi: Kurulum denetimi, devreye alma yardımı, arıza teşhisi. Garanti süresi boyunca ücretsiz (seyahat ve konaklama ücreti ücrete tabidir). Garanti sonrasında günlük ücret + parça ücreti alınır.

4. Yedek parça temini: Kesici arabaları, birincil kontaklar, ikincil fişler, raf kolları, topraklama anahtarları, sıcaklık kontrolörleri ve kilitleme bileşenleri stokta tutulur. Kritik yedek parçalar için DHL/FedEx aracılığıyla ertesi gün sevkiyat.

Sıkça Sorulan Sorular

S1: 35kV KYN trafo merkezi zırhlı çekmeceli tip şalt sistemi, kompakt bir trafo merkezinde dış mekanda kullanılabilir mi?

C:Standart: IP4X (yalnızca iç mekan).

Seçenek: Hava koşullarına dayanıklı çatılı ve cebri havalandırmalı, birden fazla panel barındıran IP54 dış mekan muhafazası.

Eylem: Fiyat teklifi isterken “dış mekan”ı belirtin.

S2: Enerji verilmeden önce beş önleyici kilitleme nasıl doğrulanır?

C: Kılavuzdaki testi adım adım izleyin (temel test: 10 dakika).

Anahtar kontroller: Kesici açık + topraklama kapalı → içeri girmeyi engellemeli. Kesici kapalı → ön kapı kilitli kalmalı.

Öneri: Devreye alma sırasında ve her 6 ayda bir test yapın.

S3: Birincil bağlantı kesme kontaklarının ve değiştirme göstergesinin ömrü nedir?

A: Gümüş kaplamalı bakır kontaklar: 5.000 işlem için derecelendirilmiştir.

Aşınma göstergesi: temas parmağında kırmızı çizgi görünür → değiştirin.

Tipik trafo merkezi (yılda bir kez raflama): 30 yıldan fazla dayanır. Sık çalıştırma (ark fırınları): yıllık olarak temas direncini ölçün.
