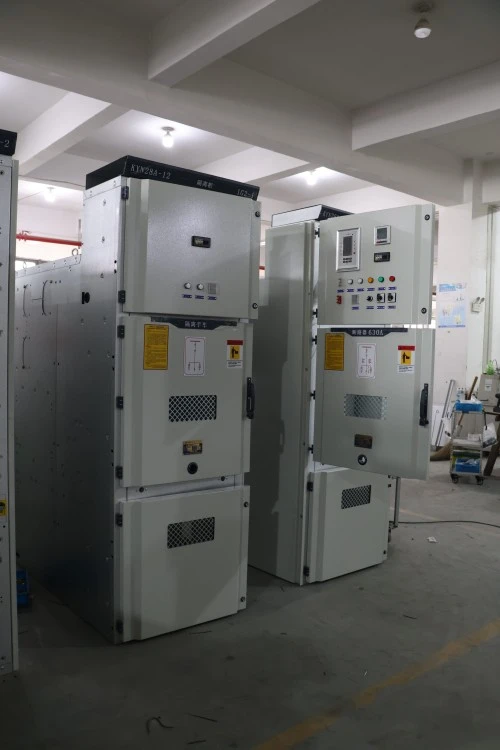

KYN Merkez Tipi Beşli Korumalı Kilitlemeli Yüksek Gerilim Şalt Cihazı

KYN Center tipi Beş önleme kilitlemeli Yüksek gerilim şalt cihazı, öncelikle 3,6kV ila 12kV üç fazlı AC güç sistemlerinde kullanılan, tamamen monte edilmiş, metal mahfazalı, çekmeceli tip bir şalt cihazıdır. Branşman fider uygulamalarıyla tek baralı veya çift baralı konfigürasyonlar için tasarlanmıştır.

Bu ekipman nedir?

Bu ekipman, devre kesicileri, ayırıcıları, topraklama anahtarlarını, akım transformatörlerini, gerilim transformatörlerini ve koruma rölelerini barındıran bir yüksek gerilim güç dağıtım kabinidir. Tanımlayıcı özelliği, fiziksel olarak aşağıdakileri önleyen "beş önleme kilitleme" mekanizmasıdır:

1. Topraklama anahtarı kapalıyken kapatma

2. Kesici kapalıyken ön kapağın açılması

3. Anahtar kapalıyken kesicinin takılması veya çıkarılması

4. Gerilim altındayken topraklama anahtarının çalıştırılması

5. Kontrol gücü olmadan devre kesicinin kapatılması

Ne işe yarar?

Elektrik enerjisini bir transformatörden veya gelen hattan güvenli bir şekilde alır ve bunu motor, transformatör, kapasitör bankları veya ikincil trafo merkezleri gibi giden besleyicilere dağıtır. KYN Center tipi Beş önleyici kilitlemeli Yüksek gerilim şalt sistemi, orta gerilim endüstriyel ve kamu hizmeti ağlarının omurgasıdır.

Model Kodu Dağılımı:

● KYN – K: Metal kaplı Y: Çekmeceli tip N: İç mekan

● Merkez tipi – Modüler merkez kırıcı konfigürasyonu

● Beş önlemeli kilitleme – Mekanik ve elektriksel hata önleme

● Yüksek gerilim şalt sistemi – 12kV'ye kadar nominal değere sahip

Ürün Parametresi (Şartname)

Ürün Özelliği ve Uygulaması

1. Yüksek Güvenlik – Beş Önlemeli Kilitleme

KYN Center tipi Beş önleyici kilitlemeli Yüksek gerilim şalt cihazı, kesici, izolasyon kontakları, topraklama anahtarı ve ön paneller arasında zorunlu mekanik kilitlemelere sahiptir. Bu, ark parlaması olaylarının 1 numaralı nedeni olan operatör hatası riskini ortadan kaldırır.

2. Kompakt Modüler Yapı

Dışarıya çekilebilen kırıcı arabası, üç farklı konuma sahip raylar üzerinde sorunsuz bir şekilde kayar: çalıştırma, test/izole edilmiş ve geri çekilmiş. Bu, veri merkezleri ve hastaneler için kritik bir avantaj olan baranın tamamının enerjisi kesilmeden bakım yapılmasına olanak tanır.

3. Akıllı İzleme ve Kontrol

İsteğe bağlı akıllı IED'ler (röleler) şunları sağlar:

● Gerçek zamanlı akım, voltaj ve güç izleme

● Aşırı akım, toprak hatası ve yön koruması

● RS485/Modbus veya IEC 61850 iletişimi

● SCADA aracılığıyla uzaktan açma/kapama

● Kesici bölmesindeki standart sıcaklık ve nem sensörleri yoğuşmayı önler.

4. Yüksek Mekanik Güvenilirlik

● Kesici mekanizması ömrü: 30.000 işlem (bakım gerektirmez)

● Yardımcı kontaklar: 10.000'den fazla elektrik işlemi için gümüş-nikel alaşımı

● Birincil bağlantı kesme kontakları: Yay basınçlı gümüş kaplamalı bakır

Uygulama Alanları

Üretim Detayları

1. Muhafaza İmalatı

● 2,0 mm soğuk haddelenmiş çelik (çinko kaplamalı) veya 1,5 mm paslanmaz çelik

● Hassasiyet için lazer kesim ve CNC bükme

● Korozyona dayanıklı toz boya kaplamalı kaynaklı çerçeve (RAL 7035 standardı)

2. Beşli Önleme Kilitleme Mekanizması

● Çelik kam plakaları ve kilitleme çubukları (plastik parça yok)

● 10.000 kilitleme döngüsü boyunca hatasız olarak test edilmiştir

● Giriş/çıkış ve bağlantı panelleri için anahtar kilidi içerir

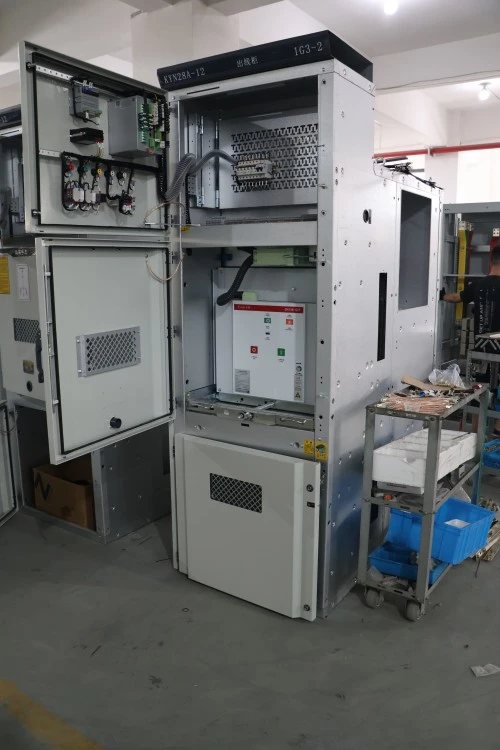

3. Kırıcı Arabası

● Üç konumlu kilitlemeli çekmeceli kasa

● Kendiliğinden hizalanan birincil bağlantı kesme noktaları

● 16–32 kontrol devresine sahip ikincil fiş

4. Bara Sistemi

● Yüksek iletkenliğe sahip E-Cu bakır (ETP sınıfı)

● Belleville rondelalı gümüş kaplama bağlantılar

● Faz izolasyonu için ısıyla büzüşen yalıtımlı

5. Kablo Bölmesi

● Faz başına 4×240mm²'ye kadar kablo için geniş alan

● Çıkarılabilir kablo kelepçeleme braketi

● Sıfır bileşenli CT için provizyon

6. Fabrika Testleri

● %100 dielektrik dayanım testi

● Mekanik çalışma testi (minimum 50 döngü)

● Kısmi deşarj ölçümü (1,2× nominal gerilimde ≤5pC)

● Temas direnci ölçümü (mikro ohmmetre)

7. Sertifikasyon ve Kalite Güvencesi

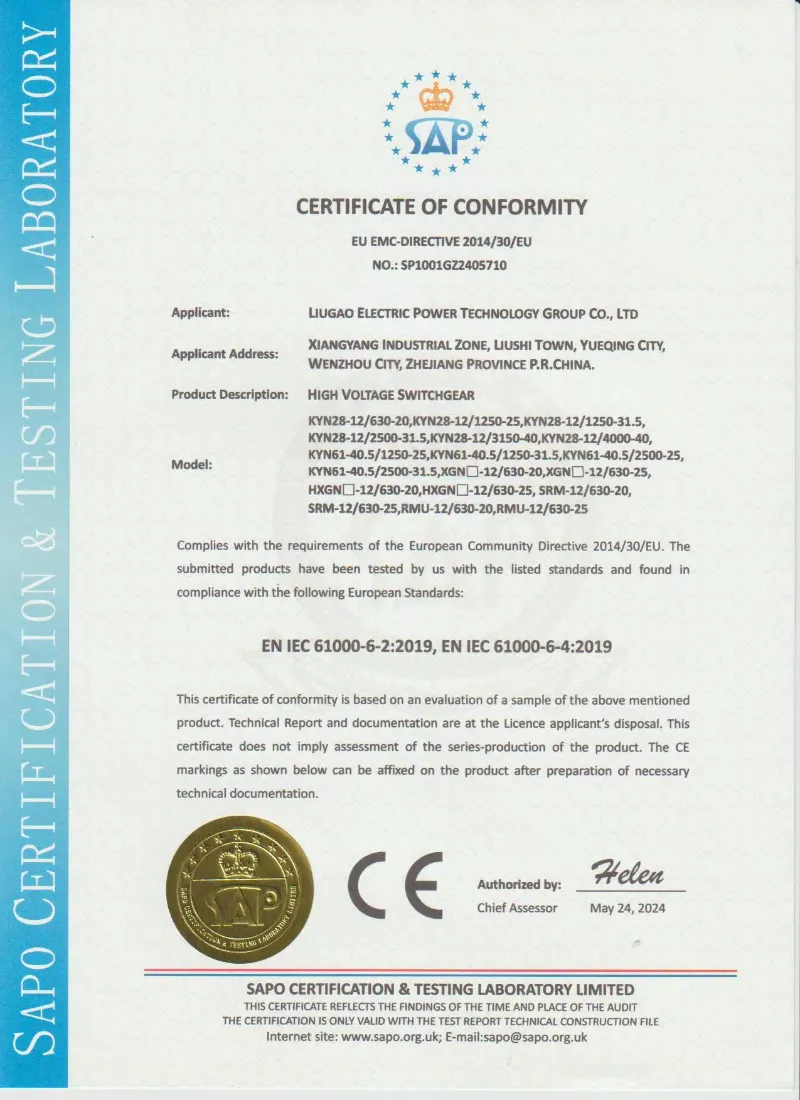

● GB/T 3906, IEC 62271-200 ve DL/T 404'e uygun olarak tip testi yapılmıştır

● Dahili ark testi yapıldı (IAC AFLR 40kA/1s)

● ISO 9001:2015 sertifikalı üretim

● Her panele rutin test raporu dahildir

Neden Rakipler Yerine Lugao Power Co., Ltd.'yi Seçmelisiniz?

Yaygın Müşteri Soruları

S1: Bu KYN Center tipi Beş önleme kilitlemeli Yüksek gerilim şalt cihazı 24kV sistemler için kullanılabilir mi?

C: Hayır, standart KYN'nin değeri 12kV'a kadardır. 24kV için artırılmış yalıtım açıklığına sahip KYN28-24 modelini sunuyoruz. Fiyat teklifi isterken lütfen sistem voltajınızı belirtin.

S2: Vakumlu devre kesiciyi KYN Metal Kaplı Şalt Sisteminin bir parçası olarak sağlıyor musunuz?

C: Evet, her panel fabrikada test edilmiş bir vakum devre kesiciyle (VS1 tipi) tamamen monte edilmiş olarak gelir. Tercih edilmesi halinde ABB VD4, Siemens 3AH veya Schneider HVX gibi uyumlu alternatifler de sunuyoruz.

S5: Giriş, ölçüm, besleyici ve kapasitör panellerini içeren tam bir şalt sistemi serisini KYN Metal Muhafazalı Şalt Sistemi olarak tedarik edebilir misiniz?

C: Kesinlikle. Gerekli tüm yardımcı bölmeleri, bara bağlantılarını ve paneller arası kilitlemeleri içeren eksiksiz seriler tasarlıyor ve üretiyoruz. Tek hat diyagramınızı göndermeniz yeterli.

S6: Hangi belgeleri sağlıyorsunuz?

C: Her KYN şalt cihazı için şunları sağlıyoruz: genel düzenleme çizimi, kablolama şeması, malzeme listesi, test raporu, kullanım kılavuzu ve kilitleme matrisi - tümü İngilizce (veya yerel dilinizde).

S7: Beşli önleme kilitleme alanı ayarlanabilir mi?

C: Hayır – ve bu kasıtlıdır. Kilitleme, kurcalamayı önlemek için fabrikada ayarlanmış ve mühürlenmiştir. Ancak ekibinizin mantığı anlayabilmesi için net mekanik çizimler sağlıyoruz. Değişikliklere ihtiyacınız varsa mühendislik departmanımızla iletişime geçin.

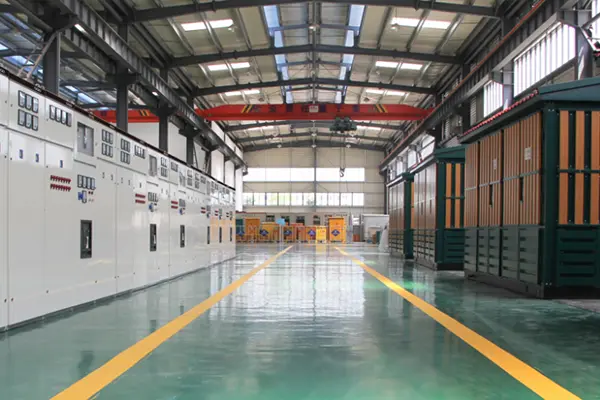

Üretim Yeteneği

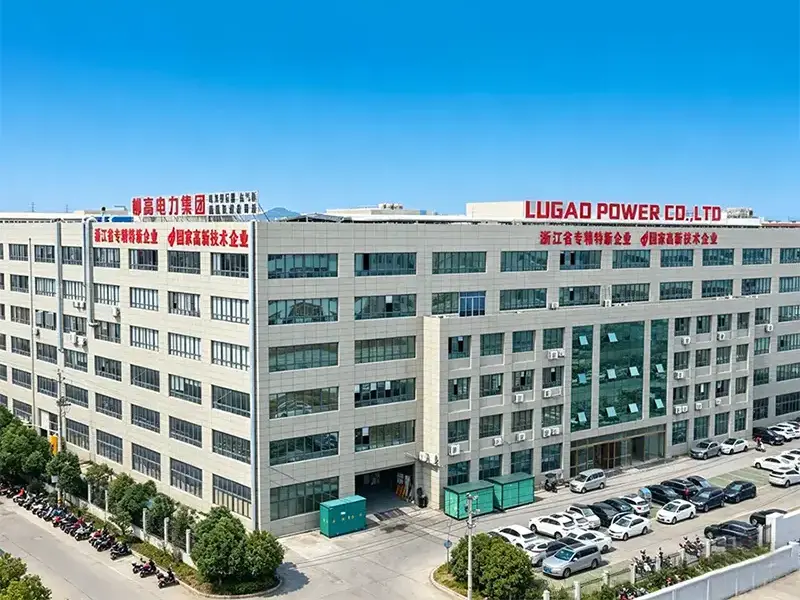

Lugao Güç Co, LtdKYN Merkezi Tip Beş Korumalı Kilitlemeli Yüksek Gerilim Anahtarlama Donanımını, gelişmiş imalat, montaj ve yüksek gerilim test ekipmanlarıyla donatılmış modern bir üretim tesisinde üretmektedir. Herşalt panelitutarlı kalite, güvenilir performans ve uluslararası standartlara tam uyum sağlayan sıkı bir ISO 9001 kalite yönetim sistemi altında üretilmektedir.

Üretim Gücü
