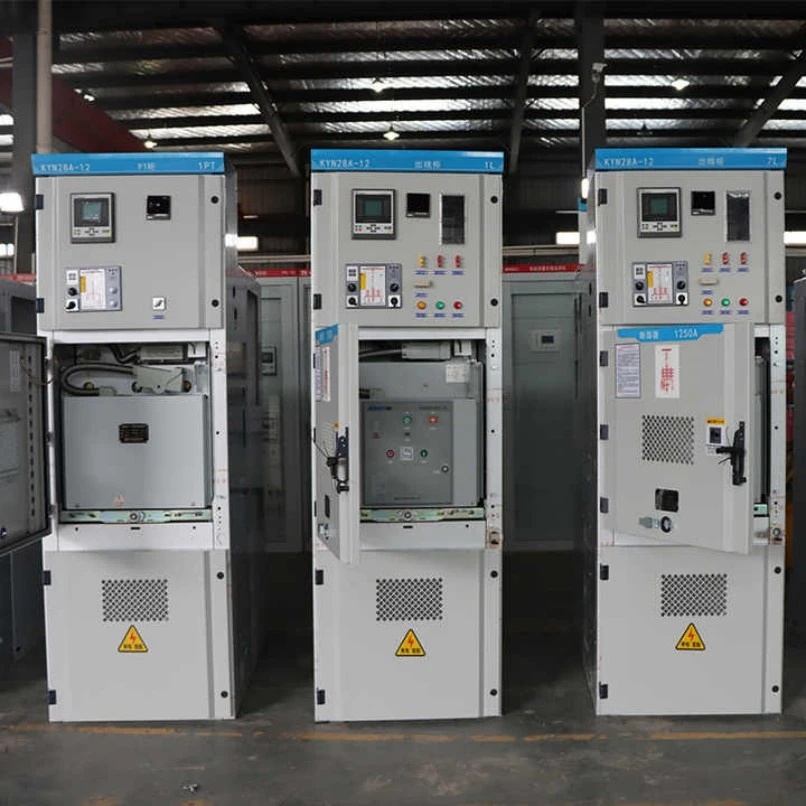

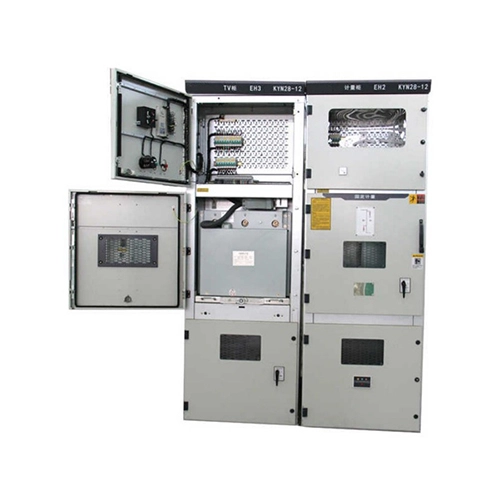

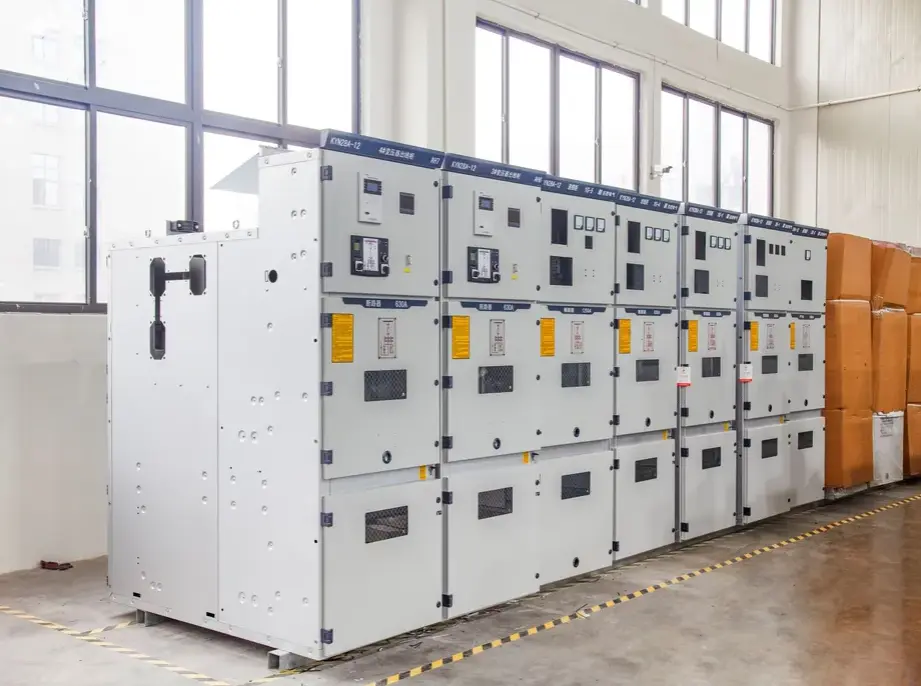

El Arabalı Tip Sabit Yüksek Gerilim Pano Panel Şalt Cihazı

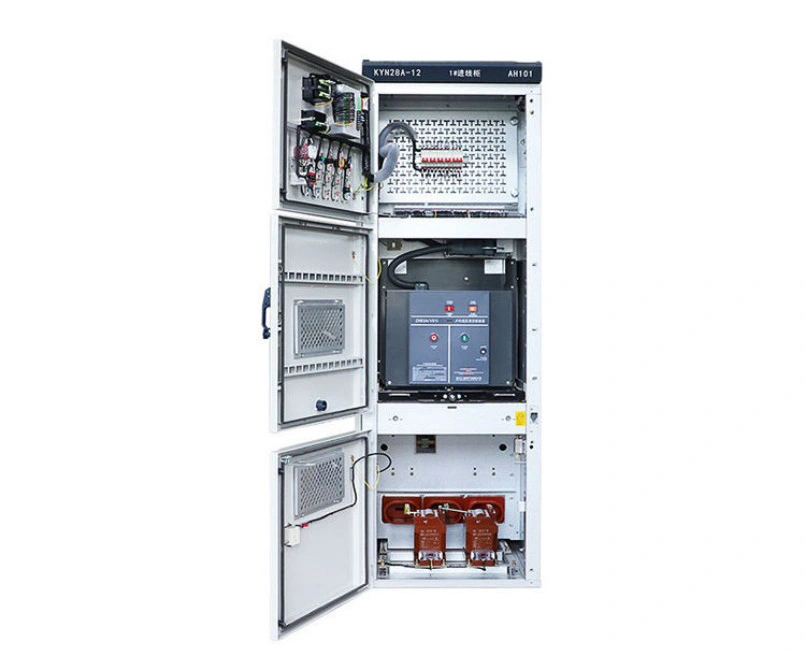

El Arabası Tipi Sabit Yüksek Gerilim Pano Panel Şalt Cihazı metal mahfazalı,hava yalıtımlı orta gerilim şalt sistemiTek baralı ve çift baralı sistemler için tasarlanmış montaj. Peki bu ürün tam olarak nedir ve elektrik altyapınız için neler yapabilir?

Nedir:

Birincil anahtarlama cihazları (vakumlu devre kesiciler, kontaktörler veya VSD'ler gibi) için sabit bir panel muhafazasını çıkarılabilir bir el arabası mekanizmasıyla birleştiren hibrit bir tasarımdır. El arabası fiziksel olarak panelin içine ve dışına yuvarlanabilirken baralar, kablolar ve yardımcı bileşenler muhafaza içinde sabit kalır. Bu tasarım, 3kV ila 40,5kV arasındaki nominal gerilimler için IEC 62271-200 ve GB3906 kapsamında standartlaştırılmıştır.

Ne yapabilir:

● Güç akışını kontrol edin: Transformatörler, motorlar ve kapasitör bankları gibi yüksek voltajlı yükleri güvenli bir şekilde bağlar veya bağlantısını keser.

● Arıza koruması sağlayın: Entegre koruyucu röleler ve devre kesiciler, aşırı yüklemeler, kısa devreler veya toprak arızaları sırasında otomatik olarak devreye girer.

● Güvenli bakımı etkinleştirin: El arabası izole edilmiş, topraklanmış bir konuma çekilerek görünür bir hava boşluğu oluşturularak teknisyenlerin tüm baranın enerjisi kesilmeden kesici üzerinde çalışmasına olanak sağlanır.

● Ölçme ve izleme: Panel üzerine monte edilen akım trafoları, gerilim trafoları ve dijital sayaçlar, sistem durumuna ilişkin gerçek zamanlı veriler sağlar.

● Güvenli bir şekilde kilitleyin: Mekanik ve elektrikli kilitler, el arabası yarı yoldayken kesicinin kapatılması veya elektrik yüklü bölmelere erişim gibi insan hatalarını önler.

Kısacası, bu El Arabası Tipi Sabit Yüksek Gerilim Pano Paneli Şalt Cihazı, yüksek gerilim ağınızın bekçisi olarak görev yapar; 20 yıldan fazla hizmet için güvenli, esnek ve dayanıklıdır.

Ürün Parametreleri (Şartname)

El Arabalı Tip Sabit Yüksek Gerilim Pano Panel Şalt Cihazlarımıza ait detaylı teknik özellikler tablosu aşağıda yer almaktadır. Tüm değerler tipik 12kV modellere aittir; talep üzerine diğer voltajlar da mevcuttur.

Ürün Özelliği ve Uygulaması (Soru-Cevap Formatı)

S1: El arabası tasarımını tamamen sabit bir şalt cihazından daha iyi kılan nedir?

C: El arabası tasarımı, panelin baralarına enerji verilirken birincil anahtarlama cihazının (vakumlu devre kesici) bakım veya değiştirme için panelden fiziksel olarak çıkarılmasına olanak tanır. Bu, kesinti süresini saatlerden dakikalara indirir. Bunun aksine, sabit anahtarlama donanımı genellikle kesiciye erişmek için tüm bölümün enerjisinin kesilmesini gerektirir. El Arabası Tipi Sabit Yüksek Gerilim Pano Panel Şalt Cihazlarımız size her iki dünyanın da en iyisini sunar: sağlamlık için sabit baralar ve ayrıca servis kolaylığı için el arabası kesicileri.

S2: Raflama sırasında operatör güvenliğini nasıl sağlıyor?

C: Şalt cihazlarımız beş zorunlu kilitleme içerir:

1. El arabası “çalışır” (bağlı) konumda olmadığı sürece kesici kapatılamaz.

2. Kesici açık olmadığı sürece el arabası "bağlantısız" durumdan "bağlı" duruma getirilemez.

3. Topraklama anahtarı ancak el arabası “test/bağlantısız” konumundayken kapatılabilir.

4. Kablo bölmesi kapısı ancak topraklama ayırıcısı kapalıyken açılabilir.

5. Kesici kapalıyken el arabası takılamaz veya çıkarılamaz. Bu kilitler hem mekanik hem de elektrikseldir; tasarım gereği arızalara karşı emniyetlidir.

Soru 3: El Arabalı Sabit Yüksek Gerilim Pano Panel Şalt Cihazı dış mekanlarda kullanılabilir mi?

C: Standart muhafaza IP4X'tir ve iç mekan trafo merkezleri için uygundur. Dış mekan uygulamaları için ek hava koşullarına dayanıklı muhafazalar veya IP54 dereceli kiosklar sağlıyoruz. Birçok müşteri şalt cihazlarımızı konteynerli trafo merkezlerinin içine veya rüzgar santralleri veya güneş enerjisi santrallerinin yakınındaki küçük prefabrik binalara kuruyor.

S4: Bu şalt cihazının en yaygın uygulamaları nelerdir?

C: Bu El Arabası Tipi Sabit Yüksek Gerilim Pano Paneli Şalt Cihazı aşağıdaki alanlarda yaygın olarak kullanılmaktadır:

● Enerji hizmeti trafo merkezleri (birincil ve ikincil dağıtım).

● Endüstriyel tesisler (çelik fabrikaları, çimento fabrikaları, petrokimya) – motor kontrolü ve transformatör koruması için.

● Yüksek güvenilirliğin gerekli olduğu ticari binalar (hastaneler, veri merkezleri, havaalanları).

● Yenilenebilir enerji (güneş enerjisi santralleri, rüzgar santralleri) – şebeke bağlantı panelleri olarak.

● Madencilik operasyonları – tozlu ve nemli ortamlar için yeterince sağlam.

● Demiryolu cer güç kaynağı – 27,5kV veya 2×25kV sistemlerde.

Üretim Detayları

1. Muhafaza Malzemesi ve Kaplama

● Malzeme: CNC bükme makineleri ile katlanan 2 mm kalınlığında yüksek kaliteli galvanizli çelik sac (Baosteel'den ithal edilmiştir). Çift katlanmış kenarlar sertliği artırır.

● Kaplama: SA 2.5 standardına göre kumlama sonrası epoksi-polyester toz kaplama (minimum 80μm kalınlık). Renk RAL 7035 (açık gri). Tuz püskürtme testi >500 saat – korozyon yok.

2. El Arabası Mekanizması

● Malzeme: Yüksek mukavemetli naylon makaralar + paslanmaz çelik raylar.

● Çalıştırma: Geri tepmeyi önleyen tasarıma sahip vidalı/vidalı vidalı mekanizma. Her el arabası 2000 tam raf döngüsü için test edilir.

● Konum göstergeleri: Kırmızı (bağlı), yeşil (test), sarı (bağlantısız), 5 metre uzaktan görülebilir.

3. Kepenkler (Otomatik Güvenlik Bariyerleri)

● El arabası geri çekildiğinde, yaylı metal kepenkler sabit ana kontakları otomatik olarak kapatır. Bu, canlı parçalarla kazara parmak temasını önler. Panjurlarımız korozyon önleyici işlem görmüş 3mm alüminyum alaşımdan yapılmıştır.

4. Bara Sistemi

● Malzeme: Yüksek iletkenliğe sahip E-Cu bakır (%99,9 saflık). Tüm bağlantı noktaları gümüş kaplamadır.

● Kesit: Nominal akımda sıcaklık artışını 65K'nin altında tutacak şekilde hesaplanmıştır. 3150A için faz başına çift bara kullanıyoruz.

● Yalıtım: Faz tanımlama ve kısmi deşarj kontrolü için ısıyla büzüşen yalıtım kılıfları (turuncu renk).

5. Topraklama Anahtarı

● Tip: Hızlı açılan, yükü kıran, görünür topraklama bıçaklı.

● Çalıştırma: Manuel yay destekli mekanizma. Tam kısa devre akımına (bir defada 50kA) kapanabilir.

● Kilitleme: El arabası konumlu özel mekanik kilitleme – el arabası test/bağlantısı kesilmiş konumda olmadığı sürece topraklama anahtarını kapatamaz.

6. Alçak Gerilim Bölmesi

● Yüksek gerilim parçalarından tamamen ayrılmış, ön üst kısımda bulunur (yükseklik 300 mm). Koruyucu röleleri (mikroişlemci tabanlı), kontrol anahtarlarını, gösterge lambalarını ve yardımcı sigortaları barındırır.

● Kablolama: Tüm ikincil kablolar numaralandırılmıştır, alev geciktirici PVC kanallara sarılmıştır ve yedek kontaklarla terminal bloklarında sonlandırılmıştır (%20 yedek ayrılmıştır).

7. Kısmi Deşarj Kontrolü

● Tüm yüksek gerilim iletkenleri keskin kenarları ortadan kaldırmak için yuvarlatılmıştır.

● Her panel kısmi deşarj testine tabi tutulur (1,1×Ur/√3'te ≤10pC).

8. Fabrika Montaj Doğruluğu

● Her El Arabası Tipi Sabit Yüksek Gerilim Pano Paneli Şalt Cihazı, lazerle hizalanmış bir mastar üzerine monte edilir. El arabasından sabit temas yanlış hizalaması <0,5 mm'dir.

● Sonuç: Taşlama veya kuvvet gerektirmeden düzgün raflama; yıllar süren kullanımdan sonra bile el arabalarının sıkışması olmaz.

El Arabalı Orta Gerilim Hücre için Neden Lugao'yu Seçmelisiniz?

· Proje bazlı mühendislik: Kabin yerleşimi, bara değeri, koruma röle şeması, CT/VT konfigürasyonu ve kablo girişi tek hat şemasına göre tasarlanabilmektedir.

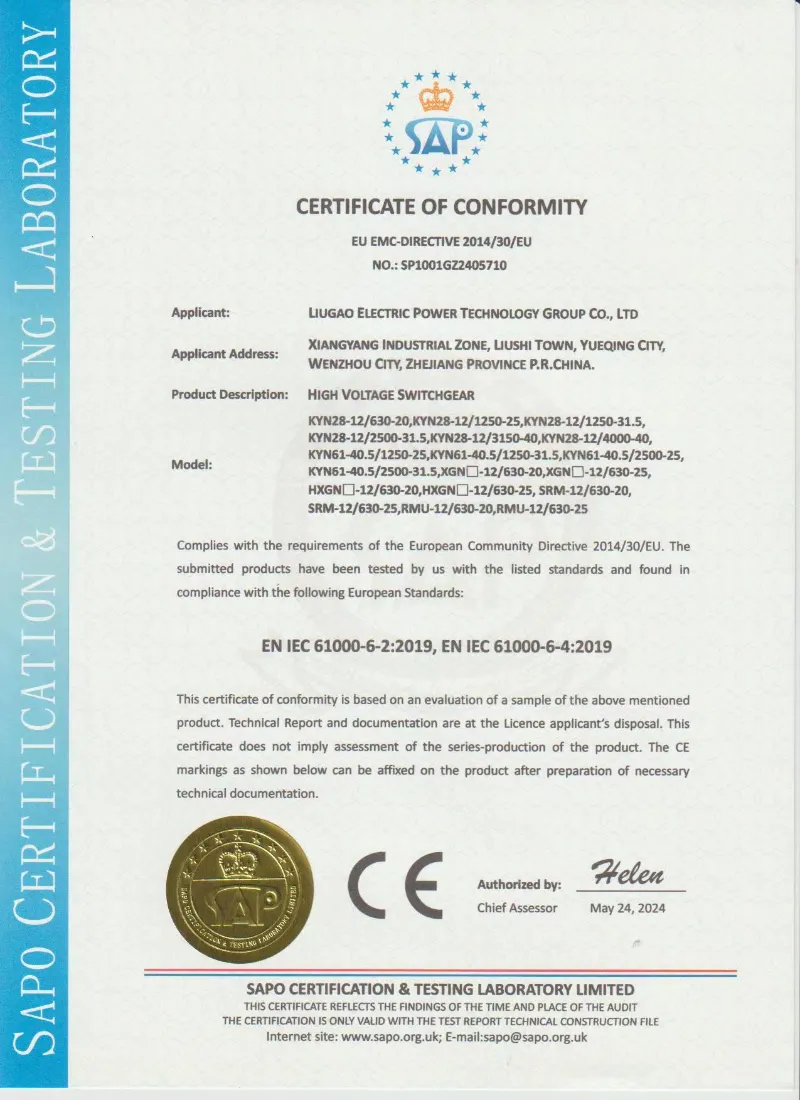

· Standartlara dayalı üretim: Hücre IEC 62271-200, GB/T 3906, DL/T 404 ve proje teknik özelliklerine göre üretilebilmektedir.

· Esnek bileşen seçimi: Lugao VCB, ABB, Siemens, Schneider veya diğer belirtilen komponent markaları proje gereksinimlerine göre yapılandırılabilir.

· Sevkiyat öncesi rutin muayene: Teknik anlaşmaya göre teslimattan önce mekanik çalışma, kilitleme fonksiyonu, kablolama, izolasyon ve güç frekansı dayanım testleri yapılabilir.

· Teknik belge desteği: Proje referansı için genel düzenleme çizimleri, tek hat şemaları, ikincil kablo bağlantı şemaları, çalıştırma talimatları ve rutin test raporları sağlanabilir.
