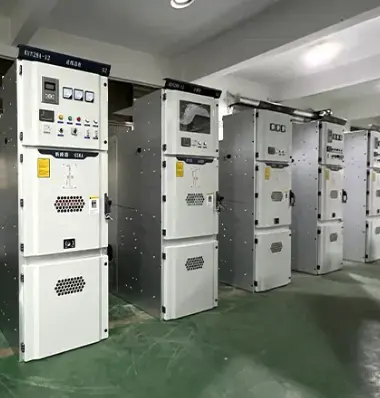

KYN Yüksek Gerilim Hava Yalıtımlı Panel Şalt Cihazı

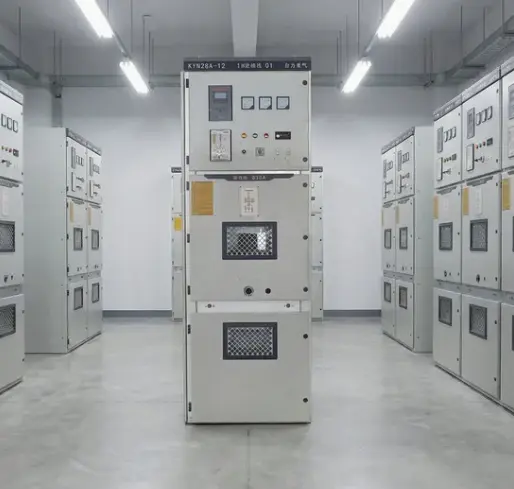

KYN Yüksek Gerilim Hava Yalıtımlı Panel Şalt Cihazı Nedir?

Şalt Donanımı, 3,6kV ila 40,5kV, 50Hz veya 60Hz'de çalışan üç fazlı AC güç sistemleri için tasarlanmış, metal kaplı, hava yalıtımlı, iç mekan orta gerilim şalt sistemi grubudur.

"KYN" tanımı, Çin ulusal standart adlandırmasını takip etmektedir

K – metal kaplı

Y - el arabası tipi

N – iç mekan

SF6 kullanan gaz yalıtımlı şalt cihazının (GIS) aksine, KYN serisi, canlı parçalar ile toprak arasındaki birincil dielektrik ortam olarak atmosferik havaya dayanır.

Ne yapabilir?

Bu KYN Yüksek Gerilim Hava Yalıtımlı Panel Şalt Cihazı, yüksek gerilimli elektrikli ekipmanların kontrolü, korunması ve izolasyonu için merkezi merkez görevi görür. Temel işlevleri şunları içerir:

1. Elektrik gücünü alın ve dağıtın – Ana bara, bir transformatörden veya jeneratörden gelen gücü alır ve ardından bunu birden fazla giden besleyiciye dağıtır. Her besleyici bağımsız olarak değiştirilebilir.

2. Elektrik arızalarına karşı koruma – Entegre vakumlu devre kesiciler (çıkarılabilir bir el arabasında bulunur), aşırı yük, kısa devre veya toprak arızası durumlarını tespit ettiğinde milisaniyeler içinde otomatik olarak devreye girer. Akım trafoları arızayı algılar; koruyucu röleler açma komutunu başlatır.

3. Ekipmanı bakım için yalıtın – El arabası "bağlantısı kesilmiş" bir konuma çekilebilir, böylece kesici ile sabit birincil kontaklar arasında görünür bir hava boşluğu oluşturulur. Panjurlar canlı sabit kontaklar üzerinden otomatik olarak kapanarak tüm baranın enerjisi kesilmeden kesicinin güvenli bir şekilde incelenmesine olanak tanır.

4. Gerçek zamanlı ölçüm ve izleme sağlayın – Kablo bölmesine monte edilen akım transformatörleri (CT'ler) ve gerilim transformatörleri (VT'ler), ampermetrelere, voltmetrelere, güç kalitesi analizörlerine ve uzak terminal birimlerine (RTU'lar) sinyal gönderir.

5. Güvenli topraklamayı etkinleştirin – El arabası konumuyla mekanik olarak kilitlenen, manuel olarak çalıştırılan bir topraklama anahtarı, bakım işi başlamadan önce kablo tarafının güvenli bir şekilde topraklanmasına olanak tanır.

6. Koruma röleleriyle koordinasyon – Modern mikroişlemci tabanlı röleler (isteğe bağlı), yönlü aşırı akım, diferansiyel, kısıtlı toprak arızası ve kesici arıza koruması sağlar. Modbus veya IEC 61850 üzerinden iletişim, SCADA sistemlerine entegrasyonu mümkün kılar.

Temelde, KYN Yüksek Gerilim Hava Yalıtımlı Panel Şalt Cihazı orta gerilim ağlarının en güçlü ürünüdür; sağlam, şeffaf (ne olduğunu görebilmeniz için hava yalıtımlı) ve iç mekan kurulumları için ekonomiktir.

Ürün Parametreleri

Ürün Avantajları

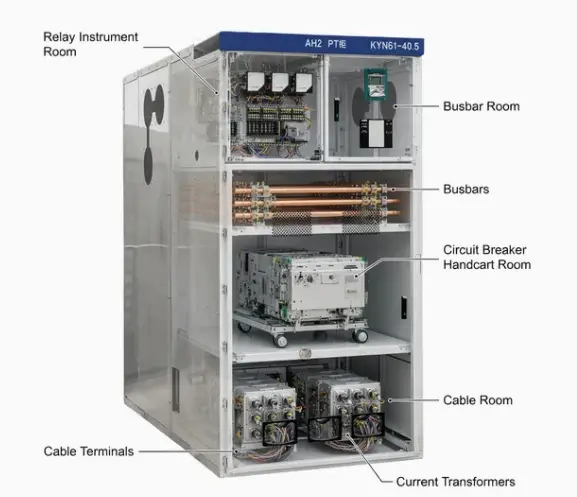

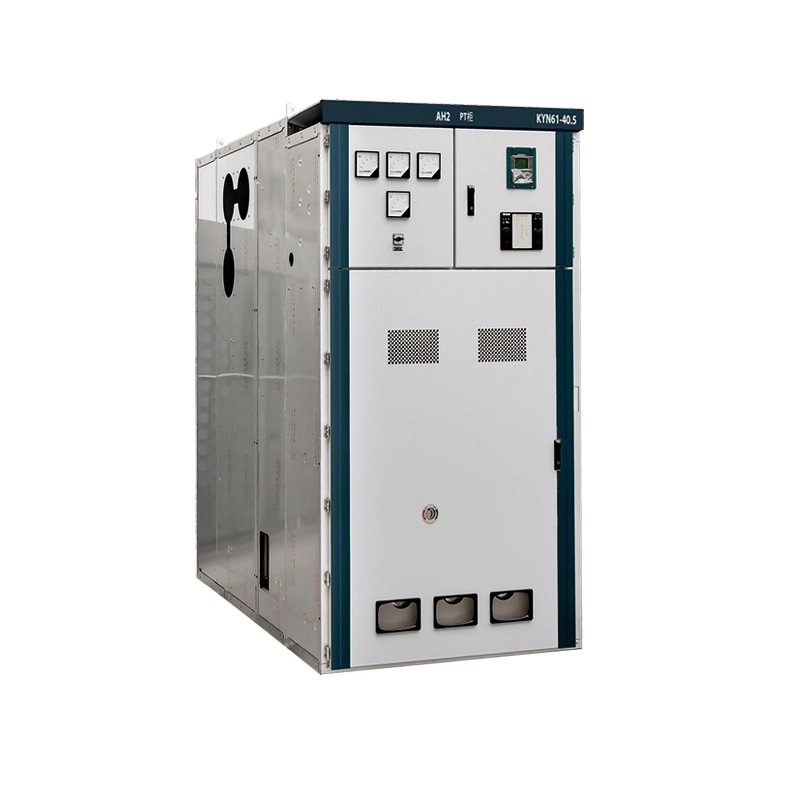

1. Bölümlendirmeli Gerçek Metal Kaplı Yapı

KYN şalt sistemimiz, paneli tamamen ayrılmış dört bölmeye ayırır:

● Bara bölmesi (arka üst)

● Kırıcı el arabası bölmesi (orta ön)

● Kablo bölmesi (arka alt)

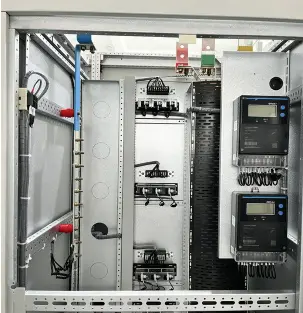

● Alçak gerilim alet bölmesi (üst ön)

Her bölme, cıvatalı erişim kapakları olan 3 mm kalınlığında galvanizli çelik bariyerlerle ayrılmıştır. Bu ayırma şunları sağlar:

● Arıza önleme – Bir bölmede dahili bir ark meydana gelirse, bitişik bölmelere yayılamaz. Tasarımımız 1 saniye boyunca 40kA'ya kadar IAC AFLR testini geçmiştir.

● Personel güvenliği – Baralar gerilim altında kalırken sabit çelik bariyerlerin arkasında tamamen kapalı durumdayken, operatörler kesici bölmesi kapısını el arabası erişimi için açabilir.

● Paralel bakım – Kesici bölmesine bakım yapılırken kablo sonlandırma çalışması devam edebilir.

2. Canlı Temas Koruması için Otomatik Panjurlar

El arabası bağlı konumdan test konumuna hareket ettiğinde, paslanmaz çelik panjurlar otomatik olarak sabit ana kontakların (hat ve yük tarafları) üzerinden kayar. Temel özellikler:

● Malzeme – 3 mm kalınlığında paslanmaz çelik (alüminyum veya plastik değil)

● Çalıştırma – Yay tahrikli, arıza korumalı (mekanizma yayı kırılsa bile kepenkler kapanır – yer çekimi yardımcı olur)

● Kilitleme – El arabası çıkarılmadıkça ve özel bir kilit açma aleti kullanılmadıkça kepenkler manuel olarak açılamaz (izinsiz erişimi önler)

● Yalıtım – Panjurların arka tarafı, indüklenen gerilimleri önlemek için 2 mm'lik yalıtım epoksi ile kaplanmıştır.

3. Hava Yalıtımı – SF6 Gazı Yok

Gaz yalıtımlı şalt cihazının (GIS) aksine, KYN Yüksek Gerilim Hava Yalıtımlı Panel Şalt Cihazı, yalıtım ortamı olarak yalnızca atmosferik havayı kullanır. Bu, birçok avantaj sağlar:

● Sıfır sera gazı emisyonu – SF6, CO2'den 23.500 kat daha fazla küresel ısınma potansiyeline sahiptir. AB'deki ve ABD'nin birçok eyaletindeki düzenleyiciler SF6 kullanımını kısıtlıyor. Hava yalıtımlı KYN geleceğe hazır bir seçimdir.

● Gaz işleme ekipmanı gerekmez; GIS, yeniden dolum için pahalı gaz arabalarına, basınç göstergelerine, sızıntı dedektörlerine ve sertifikalı teknisyenlere ihtiyaç duyar. KYN'in bunların hiçbirine ihtiyacı yok.

● Görsel olarak doğrulanabilir hava boşlukları–Operatörler açık kontakları veya el arabası ile sabit kontaklar arasındaki boşluğu görebilir. SF6 ekipmanı her şeyi kapalı muhafazaların arkasına gizler.

● Daha düşük yaşam döngüsü maliyeti – Gaz doldurmaya gerek yok, periyodik nem testi yok, conta değişimi yok. Hava ücretsizdir.

5. Yüksek Kısa Devre Dayanım Yeteneği

BizimKYN şalt sistemişunu başarır:

● Nominal kısa süreli dayanım akımı – 3 saniye boyunca 50kA'ya kadar

● Nominal tepe dayanım akımı – 125kA'ya kadar

● İç ark sınıflandırması – IAC AFLR 40kA/1s (önden, yandan ve arkadan erişilebilir)

Bu değerler tipik şebeke gereksinimlerini aşar (genellikle 3 saniye boyunca 25kA veya 31,5kA). Yüksek dayanım kapasitesi şunlardan gelir:

● Çift katlanmış 2,5 mm bara destek braketleri

● Minimum 70Nm cıvata torkuna sahip gümüş kaplı bakır baralar

● Titreşim altında fazdan faza atlamaları önlemek için yalıtımlı bara kılıfları.

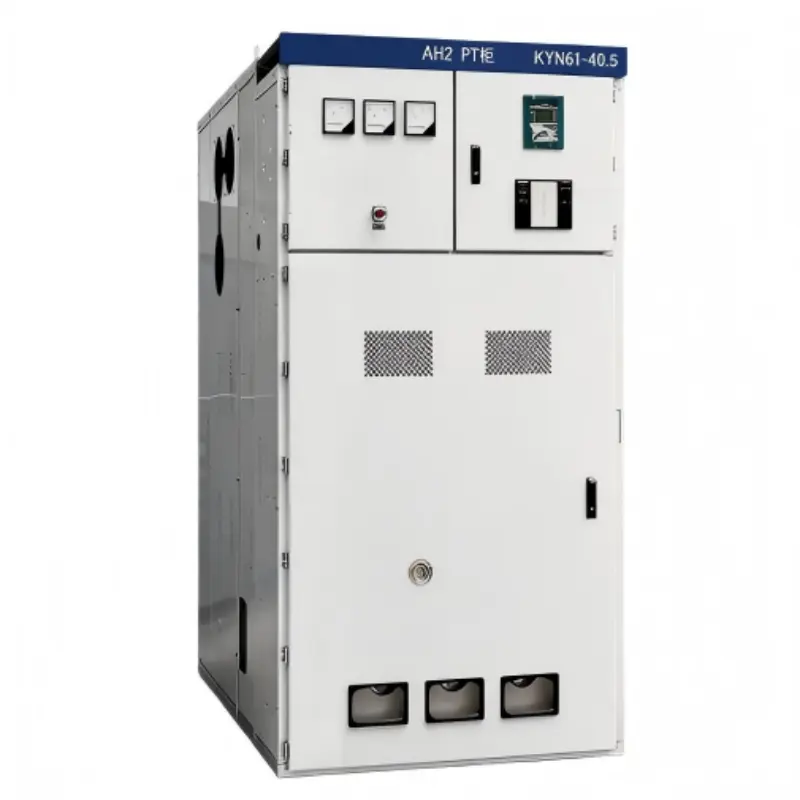

Ürün Özellikleri

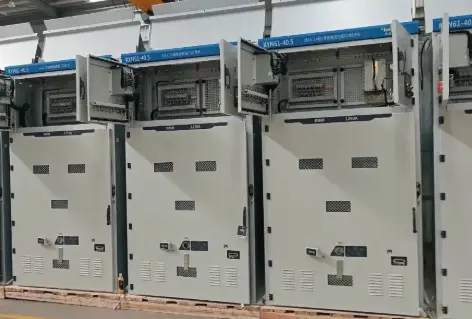

Üretim Detayları

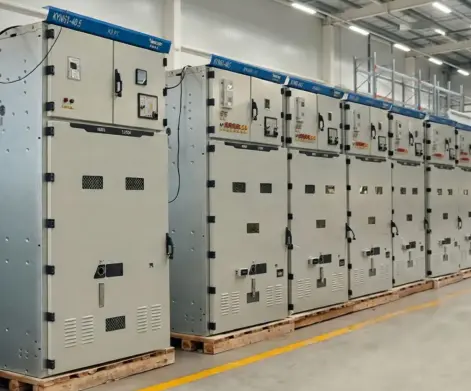

Çerçeve ve Muhafaza

1. Malzeme: 2,5 mm soğuk haddelenmiş çelik çerçeve; 3,0 mm bölme bariyerleri

2. Şekillendirme: Lazer kesim, CNC delinmiş, robotik MIG kaynaklı

3. Kaplama: Dokuz aşamalı işlem – E-kat astarı + polyester toz boya, 100-120μm kalınlık. Tuz spreyi >1000 saat

4. Renk: RAL 7035 (açık gri) standart

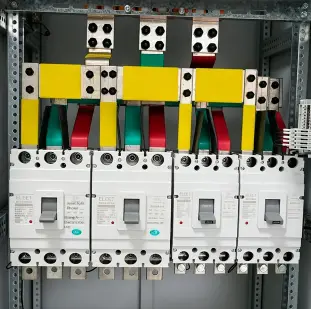

Bara Sistemi

1. Bakır: %99,95 E-Cu, iletkenlik ≥58 MS/m

2. Bağlantılar: Gümüş kaplama (10μm) + Belleville rondelalar, kırmızı boya işaretli 70Nm torkla sıkılmıştır

3. Yalıtım: Isıyla büzüşebilen alev geciktirici kılıflar, 15kV'de <5pC kısmi deşarj

4. Destek izolatörleri: Silika dolgulu epoksi, sızıntı ≥20mm/kV

El Arabası İmalatı

1. Şasi: Siyah toz boyalı; dört adet MoS2-naylon silindir (her biri 500 kg yük kapasitesi)

2. Raf: Acme kurşun vida, testten bağlıya 10 tur, tork <15 Nm

3. Kesici montajı: Lugao VCB veya ABB VD4/Siemens 3AH için doğrudan cıvatalı

4. Yardımcı kontaklar: 8NA+8NC, gümüş-nikel, 250V AC'de 10A
