XGN Kutu tipi Sabit Tip Yüksek Gerilim Hücresi

Bu Ekipman Nedir?

XGN Kutu tipi sabit tip Yüksek gerilim şalt sistemi (XGN, “Kutu tipi sabit tip” anlamına gelir) metal mahfazalı,kapalı yüksek gerilim şalt sistemitoplantı. Öncelikle 6kV, 10kV, 20kV veya 35kV nominal gerilime ve 50/60Hz nominal frekansa sahip üç fazlı AC güç sistemlerinde kullanılır.

Ne işe yarar?

Bu ekipman, elektrik enerjisinin alınması ve dağıtılmasının yanı sıra, enerji hatlarının ve transformatörlerin kontrol edilmesi, korunması ve izlenmesi amacıyla da kullanılır. Çekmeceli tip şalt cihazının aksine, XGN Kutu tipi sabit tip Yüksek gerilim şalt cihazı, görünür izolasyon boşluklarına sahip sabit monteli devre kesiciler ve bağlantı kesme anahtarları kullanır; bu da onu birçok orta ölçekli endüstriyel ve ticari uygulamada daha sağlam, uygun maliyetli ve bakımı daha kolay hale getirir.

Model Kodu Dağılımı:

XGN – Kutu tipi Sabit tip İç Mekan Metal muhafazalı

Kutu tipi – Tamamen kapalı metal muhafaza

Sabit tip – Ana anahtarlama bileşenlerinin sabit kurulumu

Tipik Uygulamalar:

Fabrikalar, konut kompleksleri, alışveriş merkezleri, hastaneler, veri merkezleri ve yenilenebilir enerji istasyonlarındaki güç dağıtım odaları.

Ürün Açıklaması

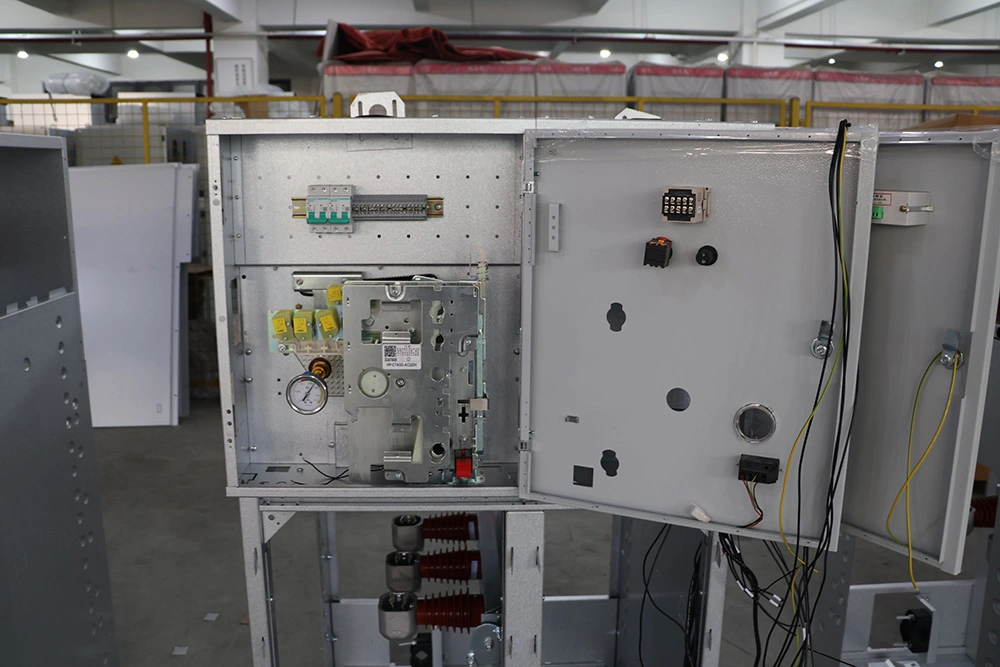

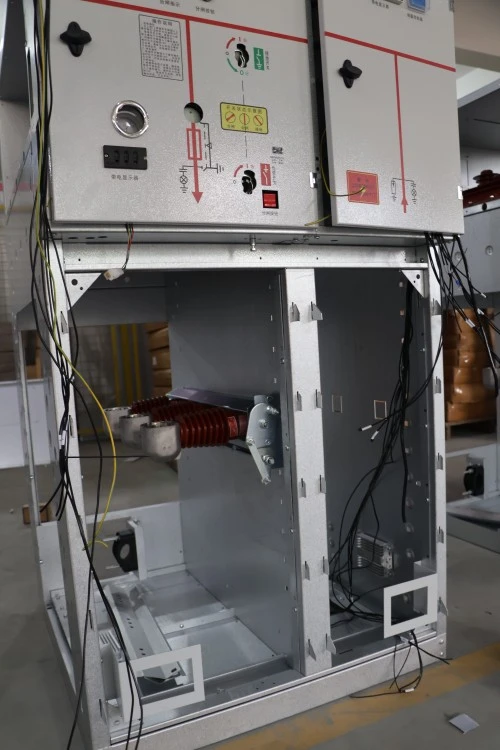

XGN Kutu tipi sabit tip Yüksek gerilim şalt sistemi standartlaştırılmış, ekonomik ve son derece güvenilir bir şalt tesisi çözümüdür. Çekirdek yapısı, sabit montajlı bir vakumlu devre kesici, üç konumlu bir izolasyon anahtarı, akım transformatörleri, gerilim transformatörleri ve kapsamlı bir kilitleme mekanizması içerir. Muhafaza, mükemmel korozyon direnci için elektrostatik tozla kaplanmış, yüksek kaliteli soğuk haddelenmiş çelik veya paslanmaz çelikten yapılmıştır.

Temel elektriksel parametreler: 12kV nominal gerilim (24kV/40,5kV isteğe bağlı), 3150A'ya kadar nominal akım, 40kA'ya kadar kısa devreye dayanma akımı.şalt sistemiGB3906 ve IEC62271‑200 standartlarına tamamen uygundur.

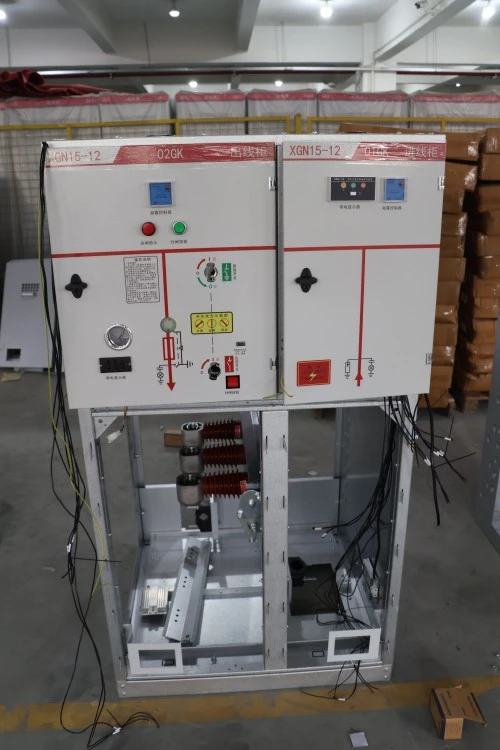

Kompakt tasarımı (tipik genişlik 800 mm, derinlik 900 mm, yükseklik 2200 mm) değerli zemin alanından tasarruf sağlar. Tüm yüksek gerilim bölmeleri tamamen kapalı ve kilitli olduğundan güvenli çalışma sağlanır. Ön panelde anlaşılır mimik diyagramlar, gösterge lambaları ve acil durum açma butonları bulunur.

XGN Kutu tipi sabit tip Yüksek gerilim şalt cihazı, çekmeceli yapılandırılabilirlikten ziyade basit işletim, düşük ön maliyet ve kolay bakımın öncelikli olduğu projeler için özellikle uygundur.

Ürün Parametresi (Şartname)

Ürün Özelliği ve Uygulaması

Temel Özellikler

1. Sabit Tip Basitliği – Daha Düşük Arıza Oranı

Karmaşık hareketli demiryolu yapıları yok. XGN Kutu tipi sabit tip Yüksek gerilim şalt sistemi, cıvatalı veya doğrudan temaslı bağlantılar kullanır ve mekanik arıza risklerini büyük ölçüde azaltır.

2. Görünür Bağlantı Kesici Kontaklar – Kilitleme/Etiketleme için Güvenli

Yalıtım anahtarı açıkça görülebilen kontak konumları sağlar. Operatörler bakımdan önce devre ayrımını görsel olarak doğrulayabilir; bu, eski yağlı tip veya mini tip dişliye göre kritik bir güvenlik avantajıdır.

3. Kompakt ve Yerden Tasarruflu

12kV versiyonları için genişlik 600 mm kadar düşüktür. Sınırlı alanlı trafo merkezlerinde yenileme için idealdir.

4. Tamamen Kilitli – Yanlış Kullanımı Önler

Devre kesici, izolasyon anahtarı ve ön kapak arasındaki mekanik ve elektriksel kilitlemeler "beşli önleme" gerekliliklerine uygundur.

5. Zorlu Ortamlara Uyarlanabilir

Yoğuşma önleyici ısıtıcılar ve IP4X ön muhafaza, nemli veya tozlu ortamlarda güvenilir çalışma sağlar.

Uygulama Alanları

● Endüstriyel tesisler – üretim hatları için güç kaynağı

● Ticari kompleksler – ana dağıtım odası

● Veri merkezleri – yedek güç anahtarlaması

● Rüzgar/güneş enerjisi santralleri – orta gerilim toplama

● Hastaneler – sabit donanımla çift güç anahtarlama

Soru-Cevap

S: XGN Kutu tipi sabit tip Yüksek gerilim şalt sisteminiz ile çekmeceli tip (KYN gibi) arasındaki fark nedir?

C: Harika soru. XGN Kutu tipi sabit tip Yüksek gerilim şalt cihazı, sabit monteli devre kesicilere sahiptir. Kırıcıyı "dışarı çıkaramazsınız" ancak daha sağlam bir yapıya, daha düşük ön maliyete ve daha basit bakıma sahip olursunuz. Yüksek kullanılabilirlik yedekliliğinin kritik olmadığı uygulamalar için (örneğin, yılda 500'den az işlem), sabit tip daha ekonomik ve güvenilirdir.

Kapı.

Üretim Detayları

1. Muhafaza İmalatı

Soğuk haddelenmiş çelik levha (≥2mm kalınlık) veya 304 paslanmaz çelik

Evde bükme, kaynaklama ve yüzey işleme

Elektrostatik toz boya (kalınlık ≥60μm, tuz püskürtme testi ≥240h)

2. Temel Bileşenler

Sabit montajlı vakumlu devre kesici (marka: Lugao / isteğe bağlı Siemens, ABB)

Görünür kesintili üç konumlu izolasyon anahtarı

Bakır baralar (kalaylı veya gümüş kaplamalı)

Akım/gerilim transformatörleri (doğruluk sınıfı 0,5 / 0,2S)

3. Dahili Kablolama

Kablo numaraları, terminal blokları ve plastik kanallar açıkça işaretlenmiştir

İkincil kablolama 2kV'de 1 dakika boyunca test edildi

Tüm kablolar alev geciktiricidir ve 105°C derecesine sahiptir

4. Fabrika Testleri

Güç frekansı dayanım gerilimi testi

Ana devre direnci ölçümü

Mekanik çalışma testi (≥200 kez)

Kilitleme işlevi doğrulaması

Kısmi deşarj ölçümü (≤10pC)

XGN ve KYN Şalt Cihazı

XGN Sabit Tip Şalt Tesisi veKYN Çekmeceli Şalt Cihazı proje gereksinimlerinize, bakım stratejinize ve bütçenize bağlıdır. XGN şalt sistemi güvenilirliği, basit çalışmayı ve daha düşük yatırım maliyetlerini ön planda tutan uygulamalar için tasarlanırken, KYN şalt cihazı sık bakım veya yüksek operasyonel esneklik gerektiren sistemler için daha uygundur.

Sertifikasyon ve Kalite Güvencesi

● IEC 62271‑200 uyumlu

● GB 3906 sertifikalı

● Dahili ark hatası test edildi (IAC A-FL) – isteğe bağlı

● ISO 9001:2015 fabrika yönetim sistemi

● Ulusal yüksek gerilim aparat test istasyonundan (Xi'an / Pekin) alınan tip test raporları

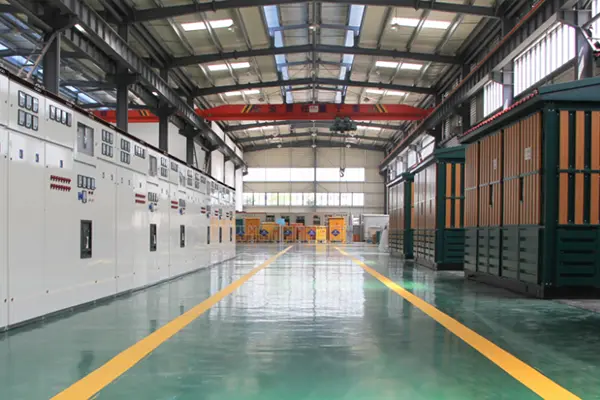

XGN şalt cihazlarımız, CNC lazer kesim makineleri, CNC bükme merkezleri, robotik kaynak sistemleri, bakır bara işleme hatları ve kapsamlı yüksek gerilim test laboratuvarlarıyla donatılmış modern bir üretim tesisinde üretilmektedir. XGN Kutu tipi sabit tip Yüksek gerilim şalt donanımınız, hem İngilizce hem de Çince olarak eksiksiz bir test raporları, kablo bağlantı şemaları ve kullanım kılavuzları seti ile birlikte gönderilecektir.

Rakiplere Göre Avantajları – Neden Lugao'yu Seçmelisiniz?

Paketleme ve Teslimat

Ambalaj Standardı

● Neme dayanıklı film içeren ayrı ayrı yüksek mukavemetli kontrplak kutular

● Bileşenler için dahili köpük dolgu

● Tüm çıkış terminalleri yalıtım kapaklarıyla kaplıdır

● Bara bölümleri ayrı ayrı etiketlerle paketlenmiştir

Nakliye İşaretleri

● Sipariş numarası, varış yeri, ağırlık, “Kırılgan” ve “Yığın Yok” işaretleri

Teslimat Seçenekleri

● FOB Ningbo / Şanghay

● Teslim süresi: Standart yapılandırma için 15–25 gün

Satış Sonrası Hizmet Taahhüdü

● Garanti Süresi – Sevkiyat tarihinden itibaren 12 ay (servis sözleşmesi kapsamında 24 veya 36 aya kadar uzatılabilir)

● Teknik Destek – Ömür boyu ücretsiz danışmanlık; İş günlerinde 2 saat içinde uzaktan sorun giderme

● Saha Servisi – Kurulum kılavuzu mevcuttur; Gerektiğinde arızanın yerinde ele alınması (garanti süresince ücretsiz)

● Yedek Parça Temini – Ortak parçalar stoklanır; Acil siparişler için ertesi gün kurye teslimatı
