Yüksek Gerilim Sabit AC Metal Muhafazalı Hücre

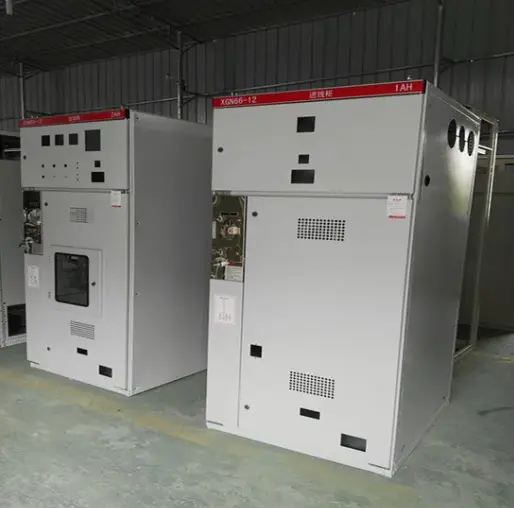

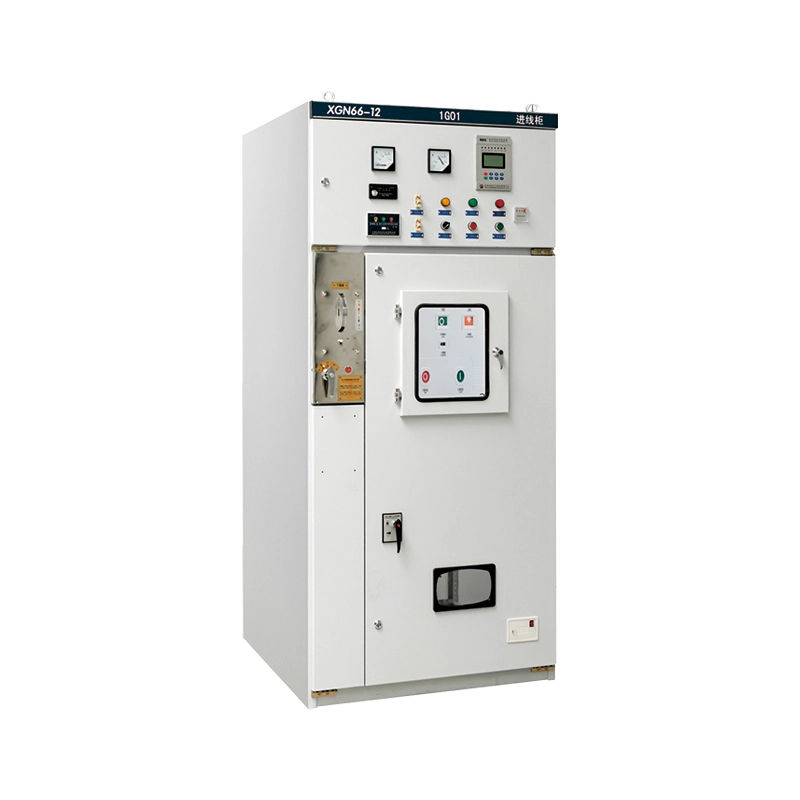

Yüksek Gerilim Sabit AC Metal Muhafazalı Şalt Cihazı (Model: XGN66-12), iç mekan, hava yalıtımlı komple bir şalt cihazı setidir. 3,6kV, 7,2kV ve 12kV nominal gerilimlerde çalışan üç fazlı AC 50/60Hz güç sistemleri için tasarlanmıştır.

Çekilebilir modellerin aksine, bu Sabit AC Metal Muhafazalı Şalt Cihazı, sabit monteli bir vakumlu devre kesici ve yapılandırılmış bir izolasyon sistemi kullanır. Bu tasarım felsefesi ana devre bağlantılarını basitleştirir, mekanik stabiliteyi artırır ve güvenlikten ödün vermeden uygun maliyetli bir çözüm sunar. Muhafaza, taşıma ve çalıştırma sırasında deformasyona dirençli sağlam bir yapı oluşturmak üzere kaynaklanmış ve cıvatalanmış, yüksek mukavemetli soğuk haddelenmiş çelik plakalardan üretilmiştir. Şebekeden elektrik enerjisi almak ve onu transformatörlere, motorlara ve diğer yüksek voltajlı yüklere dağıtmak için kritik bir arayüz görevi görür ve tek, kompakt bir alanda entegre kontrol, ölçüm ve koruma fonksiyonları sunar.

Ürün Özelliği ve Uygulaması

Temel Özellikler (Soru-Cevap Stili)

S: Bu Yüksek Gerilim Sabit AC Metal Muhafazalı Şalt Sisteminin "Sabit" tasarımını çekmeceli tiplerden daha iyi yapan şey nedir?

C: Sadelik ve Güç. Ana bileşenler sabit olduğundan, birincil devre bağlantıları daha sağlamdır ve hareketli el arabalarından kaynaklanan temas aşınması sorunlarına daha az eğilimlidir. Bu tasarım, daha küçük bir kabin hacmine (geleneksel tasarımlardan neredeyse %50 daha küçük) olanak tanır ve bu da onu, alanı sınırlı olan iç mekan trafo merkezleri için mükemmel kılar. Ayrıca, yanlış çalışmayı önlemek için "beş geçirmez" kilitleme mekanizmasını korurken, genellikle daha düşük bir başlangıç ​​satın alma maliyeti sunar.

S: Lugao Power, işletme personelinin güvenliğini nasıl sağlıyor?

C: Güvenlik mekaniğin ayrılmaz bir parçasıdır.şalt sistemiana şalter, ayırıcı ve dolap kapıları arasında zorunlu bir mekanik kilitleme sistemi ile donatılmıştır. Yüksek Gerilim Sabit AC Metal Muhafazalı Şalt Donanımı, görünür bir kırılma noktasına (izolasyon anahtarı) sahiptir ve operatörlerin bakım öncesinde gücün kapalı olduğunu görsel olarak teyit etmelerine olanak tanır ve küresel elektrik güvenliği standartlarına uygundur. Ayrıca, GN30-12 ayırıcı gibi bileşenler ark parlamasına maruz kalmayı önlemek için tamamen kapatılmıştır.

S: Bu ürün hangi ortamlarda kullanılabilir?

C: Bu ürün zorlu endüstriyel ortamlar için tasarlanmıştır. -25°C ile +40°C arasındaki sıcaklıklarda ve 1000 m'ye kadar olan rakımlarda (daha yüksek rakımlar için özelleştirilebilir) güvenilir şekilde çalışır. Yaygın olarak kullanılır:

1. Enerji Santralleri ve Trafo Merkezleri: Ana giriş/çıkış ünitesi olarak.

2. Endüstriyel ve Maden İşletmeleri: Ağır makine ve transformatörlerin kontrolü için.

3. Yüksek Binalar: Bodrum katlarındaki veya teknik katlardaki güç dağıtım odaları için.

4. Yenilenebilir Enerji: Rüzgar veya güneş enerjisi santralleri için senkronizasyon noktası olarak.

S: Bu Yüksek Gerilim Sabit AC Metal Mahfazalı Şalt Cihazı kolay bakımı destekliyor mu?

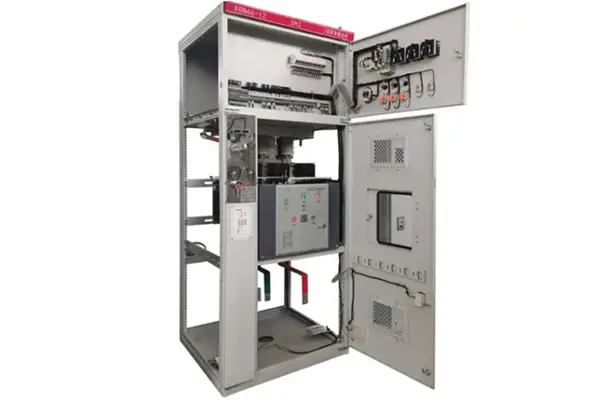

C: Kesinlikle. "Sabit" olmasına rağmen bakımı basittir. Ön panel, devre kesici bölmesine kolay erişim sağlar ve bara bölmesi üst kısımda izole edilmiştir. Sigorta değişimi (sigorta kombinasyonlarında) basit ve güvenlidir.

Üretim Detayları ve Kalite Güvencesi

Teknik İşçilik

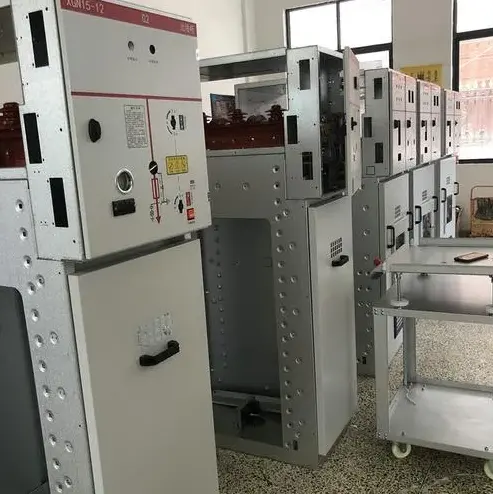

● Gelişmiş Üretim: Metal muhafaza, CNC delme, bükme ve kesme makineleri kullanılarak işlenerek yüksek hassasiyet ve değiştirilebilirlik sağlanır. Çerçeve, kaynak deformasyonunu ortadan kaldıran yüksek mukavemetli cıvatalarla monte edilmiştir.

● Yalıtım Performansı: Sistem, birincil yalıtım ortamı olarak havayı kullanır. Bununla birlikte, optimize edilmiş bara faz aralığı ve yüksek kaçak izolatörlerinin kullanımı sayesinde, Yüksek Gerilim Sabit AC Metal Muhafazalı Hücre, 42kV güç frekansı dayanım gerilimi testini kolaylıkla geçer.

● Kilitleme Mekanizması: Güvenilir bir "beşli önleme" kilitleme sistemi kullanıyoruz:

1. Topraklama ayırıcısının kapalı olması durumunda kesicinin kapanmasını engeller.

2. Kesicinin kapalı olması durumunda topraklama ayırıcısının kapanmasını engeller.

3. Kesicide gerilim varsa ön/arka panellerin açılmasını engeller.

Sertifikalar

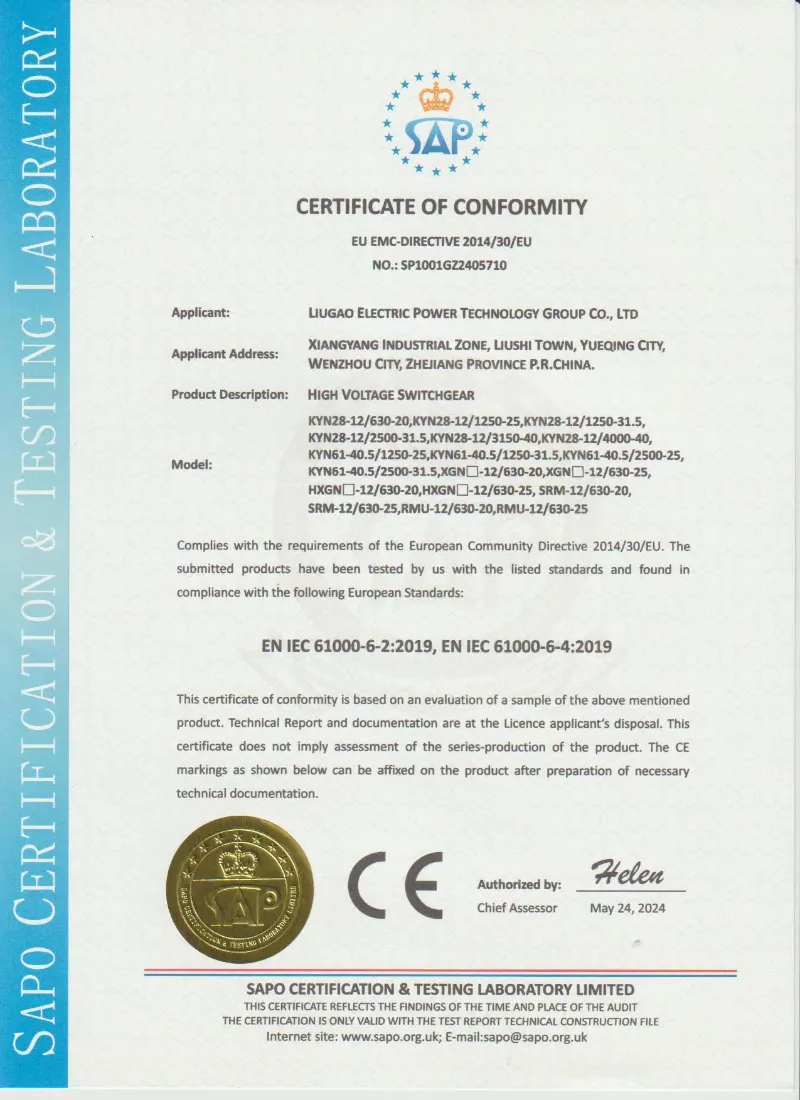

● Lugao Güç Co, Ltdkatı uluslararası kurallara uyar. XGN66-12 serimiz tamamen tip testinden geçmiştir ve IEC 62271-200 (AC metal mahfazalı anahtarlama donanımı ve kontrol donanımı) ile uyumludur. Ayrıca üretim tesisimiz için tutarlı kalite sağlayan ISO 9001 sertifikalarına da sahibiz.

Ürün Parametresi (Şartname)

Doğru derecelendirmeyi seçmek çok önemlidir. 12kV'de 1000kVA'lık bir transformatör için, potansiyel arıza akımlarını etkili bir şekilde ele almak üzere 25kA kısa süreli dayanma kapasitesine sahip 630A nominal akımı öneriyoruz. Yüke özel hesaplamalar için mühendislerimize danışın.

Neden Lugao Power Co., Ltd.'yi Seçmelisiniz?

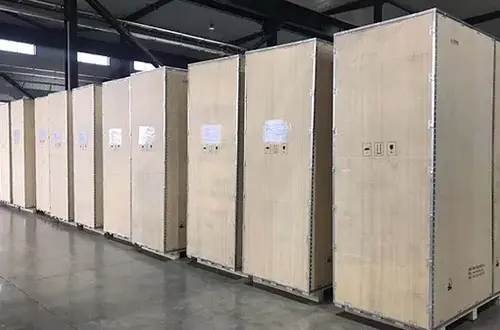

Kanıtlanmış İhracat Uzmanlığı:Son 5 yılda Filipinler, Vietnam, Suudi Arabistan ve Nijerya'da başarıyla konuşlandırılan 500'den fazla üniteyle paketleme çözümlerimiz (güçlendirilmiş çelik kasalar ve VCI korozyon önleyici film dahil) uzun mesafe deniz taşımacılığı ve nemli liman depolaması için savaşta test edilmiştir.

Gerçek Özelleştirme:RAL renk eşleştirmesinin ötesinde, mevcut koruma rölesi şemalarınıza uyacak şekilde özel CT/VT oranları ve yardımcı kontak konfigürasyonları sağlıyoruz (ABB/Siemens/Schneider uyumlu).

Çevik Tedarik Zinciri:Yerel bileşen ekosistemimizden yararlanarak, temel bileşenlerin (VS1/ZN63 vakum kesiciler) kalitesinden ödün vermeden, Avrupalı ​​muadillerine göre önemli ölçüde daha hızlı, 15-20 günlük bir teslim süresini garanti ediyoruz.

Satış Sonrası Yanıt

Yardım hattı:Teknik sorular 2 saat içinde (7/24) yanıtlanır.

Yedek Parça Lojistiği:Kritik yedek parçalar DHL/FedEx aracılığıyla 48 saat içinde gönderilir.

Dijital Dokümantasyon:Gemi ayrılmadan önce bir bulut bağlantısı aracılığıyla tam İngilizce kablo bağlantı şemalarını, SLD'leri ve kullanım kılavuzlarını sunarak saha ekibinizin önceden hazırlık yapmasına olanak sağlıyoruz.
