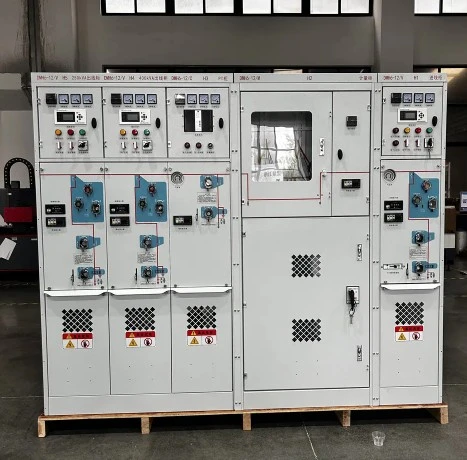

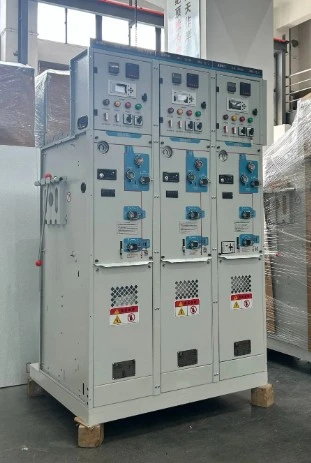

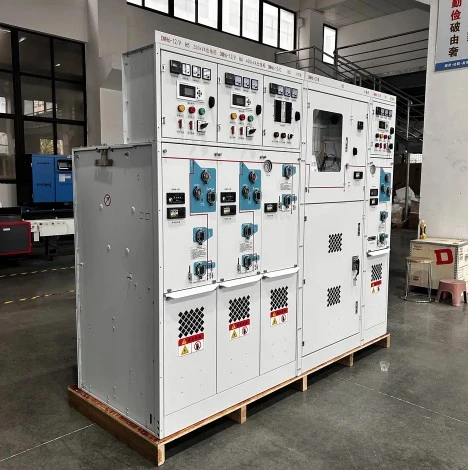

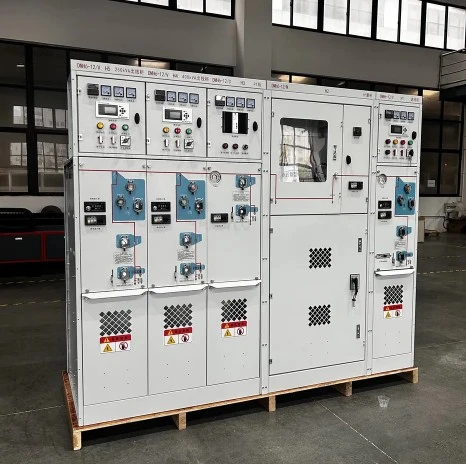

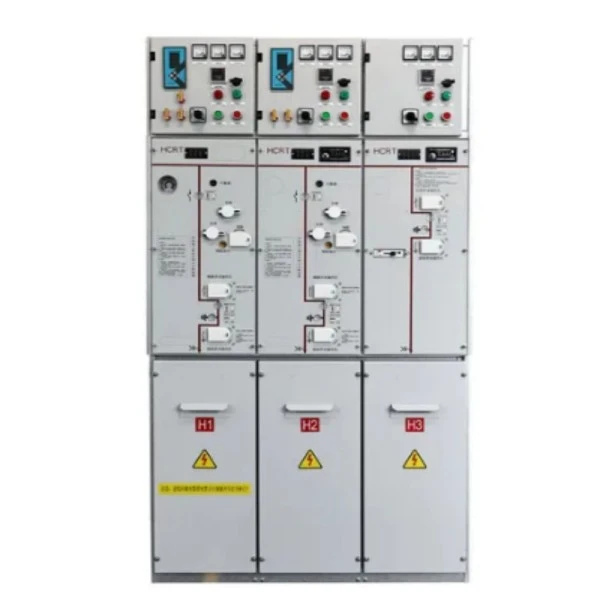

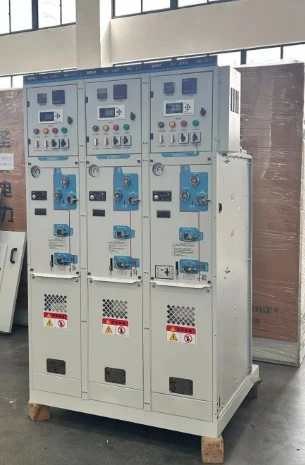

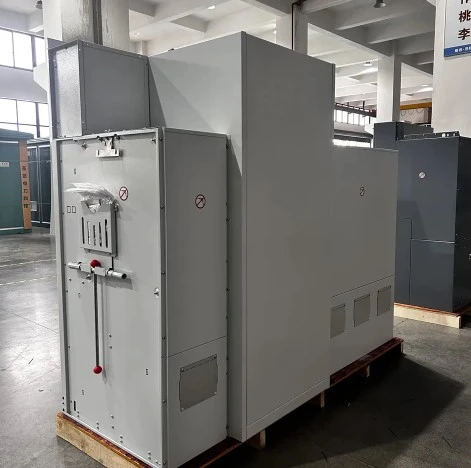

35kv Orta Gerilim Sf6 Yalıtımlı Hücre

35kV orta gerilim SF6 yalıtımlı şalt cihazı, hem yalıtım hem de ark söndürme ortamı olarak kükürt heksaflorür (SF6) gazını kullanan, fabrikada monte edilmiş, metal mahfazalı bir elektrikli cihazdır. Geleneksel açık tip şalt cihazının aksine, devre kesici, ayırıcı ve topraklama anahtarı da dahil olmak üzere tüm canlı parçalar, kontrollü bir basınçta SF6 gazıyla doldurulmuş paslanmaz çelik bir tankın içinde hava geçirmez şekilde kapatılmıştır.

Ne yapabilir?

Bu 35kV orta gerilim SF6 yalıtımlı şalt cihazı, öncelikle 35kV güç ağlarında elektrik enerjisinin alınmasından, dağıtılmasından ve kontrol edilmesinden sorumludur. Transformatörleri, motorları ve besleyicileri aşırı yüklerden, kısa devrelerden ve geçici aşırı gerilimlerden korur. Bir arıza meydana geldiğinde, SF6 devre kesici arkı milisaniyeler içinde söndürerek, aşağı yöndeki ekipmana minimum düzeyde zarar verilmesini sağlar. Ek olarak, uzaktan anahtarlama işlemlerine ve gerçek zamanlı durum izlemesine olanak tanır ve bu da onu modern akıllı şebekelerin temel bileşeni haline getirir. Temelde, alanın sınırlı olduğu veya çevre koşullarının şiddetli olduğu uygulamalarda hacimli hava yalıtımlı şalt cihazlarının (AIS) yerini alır.

Ürün Avantajları

35kV orta gerilim SF6 yalıtımlı şalt sistemini değerlendirirken Lugao Power'ın çözümü beş önemli avantajla öne çıkıyor:

1. Ultra Yüksek Güvenilirlik: SF6 gazı üstün dielektrik mukavemeti sağladığından (havanın yaklaşık 3 katı), dahili bileşenler toza, neme, tuzlu sise ve kirliliğe karşı dayanıklıdır. Bu, son derece düşük bir arıza oranıyla sonuçlanır; on yıllık çalışma süresinde %0,1'den az.

2. Kompakt Kaplama Alanı: Yalıtımlı tasarım, fazdan faza ve fazdan zemine açıklıkları büyük ölçüde azaltır. Tipik bir Lugao 35kV SF6 halka ana ünitesi, AIS için 3,5 m²'ye kıyasla besleyici başına yalnızca 1,2 m² yer kaplar. Bu, kamu hizmetlerinin ve endüstriyel tesislerin mevcut bina kapladığı alan dahilinde iyileştirme yapmasına veya genişletmesine olanak tanır.

3. Bakım Gerektirmeyen Çalışma: Tüm hareketli parçalar kuru, yalıtılmış SF6 ortamında çalıştığından, düzenli temizlik, kontak ayarı veya izolasyon direnci testine gerek yoktur. Önerilen tek kontrol, altı ayda bir gaz basıncı göstergesinin okunmasıdır. 20 yıllık hizmet ömrü boyunca bu, işletme giderlerinde %70'e kadar tasarruf sağlar.

4. Personel için Arttırılmış Güvenlik: Metal mahfazalı, kaynaklı tank, 50kA/1s'ye kadar iç ark hatası koruması (IAC) için derecelendirilmiştir. Dahili bir arıza durumunda bile, basınç tahliye valfi sıcak gazları güvenli bir egzoz kanalına yönlendirir; asla operatöre doğru yönlendirmez. Tüm kilitler IEC 62271-200'e uygundur.

5. Tüm Hava Koşullarında Performans: Alplerdeki trafo merkezlerinde -40°C'den çöl güneş enerjisi çiftliklerinde +55°C'ye kadar, bu 35kV orta gerilim SF6 yalıtımlı şalt sistemi güç kaybı olmadan çalışır. Muhafazanın içinde herhangi bir ısıtma veya iklimlendirme gerekli değildir.

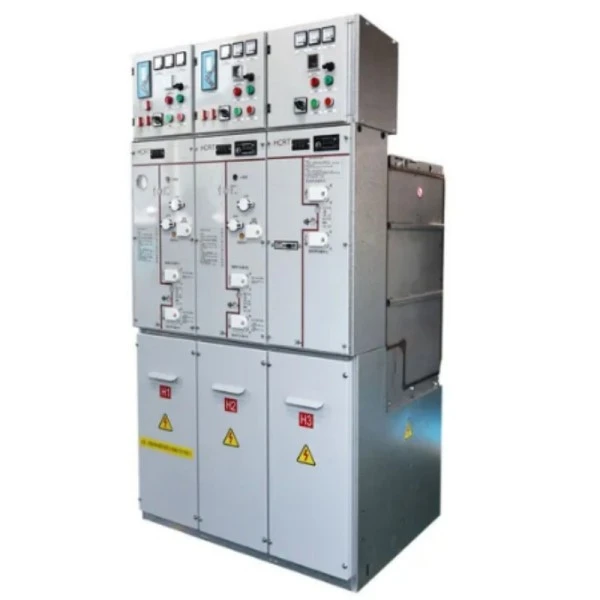

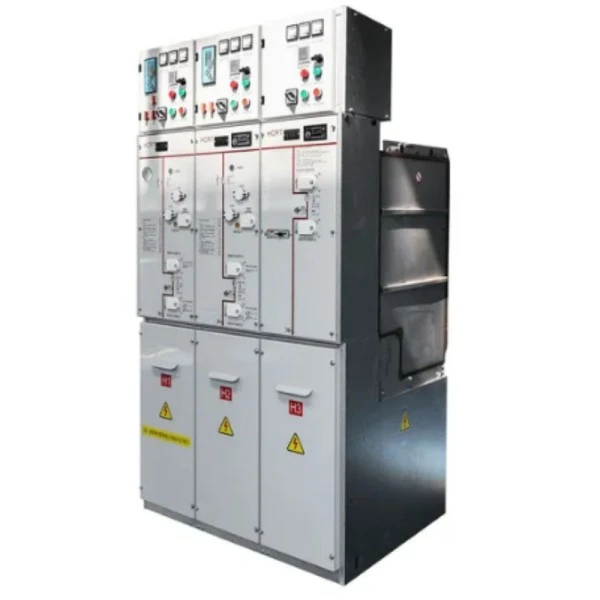

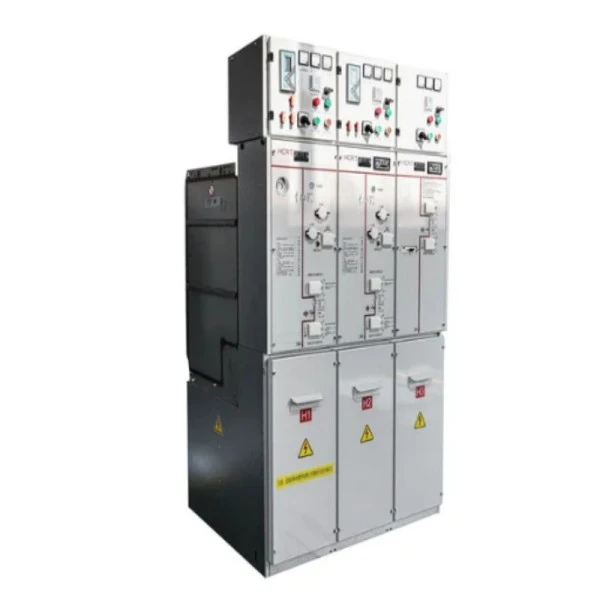

Ürün Özellikleri

● Lugao Power'ın 35kV orta gerilim SF6 yalıtımlı şalt sistemi aşağıdaki belirli teknik özellikleri içerir:

1. Kaynaklı Paslanmaz Çelik Tank: 3 mm kalınlıkta, 316L kalite, helyum sızıntısı yılda %0,1'den az olacak şekilde test edilmiştir. Atmosfere maruz kalan conta veya O-halka yok.

2. Üç Konumlu Anahtar: Tek bir mekanizmada entegre yük ayırıcı, ayırıcı ve topraklama anahtarı. Mekanik kilitleme, yanlış sıralı işlemleri önler.

3. SF6 Basınç Göstergesi (Sıcaklık Dengelemeli): Ortam sıcaklığından bağımsız olarak gerçek basınç okuması sağlar. Yeşil bölge = 0,12–0,14 MPa (mutlak). Uzaktan izleme için düşük basınçlı alarm kontakları mevcuttur.

4. Vakumlu Devre Kesici Seçeneği: Besleyici koruması için, SF6 dış yalıtımlı dahili vakum kesici, vakumun yüksek kesme kapasitesini SF6'nın yalıtım gücüyle birleştirir. Nominal kısa devre kesme akımı: 31,5kA.

5. Kablo Bölmesi: Büyük, çıkarılabilir ön kapak, kablo pabucu kurulumu için kolay erişim sağlar. 500mm²'ye kadar tek damarlı bakır veya alüminyum kablolar için uygundur.

6. Manyetik veya Yaylı Aktüatör: Manyetik aktüatör (100.000 mekanik işlem için) veya depolanmış enerji yay mekanizması (maliyete duyarlı projeler için) olarak mevcuttur.

7. Ön Panel Mimik Veriyolu: Anahtar konumu, topraklama durumu ve SF6 basıncı için LED göstergeler içeren net, gravürlü tek hat şeması.

8. Yardımcı Kontaklar: 6NA + 6NC, 220V DC için derecelendirilmiş, doğrudan ana şafttan tahrikli (kamların kayması yok).

Ürün Uygulaması

35kV orta gerilim SF6 yalıtımlı şalt cihazının çok yönlülüğü, onu aşağıdaki uygulamalar için uygun kılar:

1. Rüzgar Santralleri: Her türbinin kule tabanında veya açık deniz platformu kollektör halkalarında kullanılır. Titreşime, tuz serpintisine ve kapalı alanlara dayanıklıdır.

2. Güneş Enerjisi Santralleri: Birleştirici kutu çıkışlarına ve yükseltici transformatör primer tarafına monte edilir. Yalıtımlı tasarım çöl ortamlarında toz girişini önler.

3. Endüstriyel Trafo Merkezleri: Sürekli üretimin yüksek çalışma süresi gerektirdiği çelik fabrikaları, çimento fabrikaları ve petrokimya tesisleri. SF6 şalt sistemi büyük motorları (3MW–10MW) ve ark ocaklarını besler.

4. Veri Merkezleri: Yedek jeneratörlere ve UPS sistemlerine güvenilir 35kV gelen besleme sağlar. Kompakt boyutu, BT rafları için daha fazla zemin alanı bırakır.

5. Demiryolu Çekiş Merkezleri: 27,5kV veya 35kV sistemlerdeki elektrikli demiryolları için.SF6 şalt sistemikontak aşınması olmadan sık anahtarlamaların (yılda 5.000 işleme kadar) üstesinden gelir.

6. Yeraltı Trafo Merkezleri: Arazinin fahiş derecede pahalı olduğu şehir merkezlerinde veya ticari komplekslerde. Şalt donanımı 2,5 m yüksekliğindeki bir kasanın içinde iki katman halinde istiflenebilir.

7. Yardımcı İkincil Dağıtım: Konut bloklarını veya küçük sanayi parklarını 35kV'luk bir döngüden beslemek için halka ana ünite (RMU) olarak.

Uyduğumuz Standartlar

Lugao Power'ın 35kV Orta Gerilim SF6 Yalıtımlı Şalt Cihazı güvenlik, güvenilirlik ve uzun hizmet ömrü sağlamak için uluslararası ve endüstri standartlarına göre tasarlanmış ve üretilmiştir.

Üretim Detayları

Lugao Power'ın 35kV orta gerilim SF6 yalıtımlı şalt sisteminin her ünitesi zorlu üretim adımlarından geçer:

● Tank İmalatı: Lazerle kesilmiş 316L paslanmaz çelik plakalar bir mastarda robotla kaynaklanmıştır. Tüm kaynaklar, iğne delikleri açısından boya penetrantı ve X-ışını ile incelenir. Daha sonra her tank 24 saat boyunca 0,3 MPa'da (2xçalışma basıncı) basınç testine tabi tutulur.

● Yüzey İşlem: Dış kısım fosfatlanmış ve RAL 7035 epoksi polyester tozu (minimum 80μm kalınlık) ile kaplanmıştır. Tuz püskürtme direnci: 1.000 saat.

● SF6 Gazı İşleme: Tüm dahili bileşenlerin (burçlar, kontaklar, aktüatörler) montajından sonra tank < 10 Pa'ya kadar boşaltılır. Daha sonra >%99,97 saflığa sahip SF6 gazı 0,12 MPa mutlak değerine kadar doldurulur. Çiy noktası < -50°C'de doğrulanmıştır.

● Mekanik Dayanıklılık Testi: Her bir çalıştırma mekanizması, son montajdan önce bir test tezgahında 500 kez (açma/kapama/topraklama) çalıştırılır.

● Yüksek Gerilim Testi: 70kV/1 dak güç frekansı dayanım gerilimi (kuru) ve 110kV/1,2/50μs yıldırım darbe testi.

● Kısmi Deşarj Ölçümü: 1,1× nominal gerilimde (38,5kV) 5pC'den az. Geniş bantlı PD dedektörü ile ölçülmüştür.

● Sızıntı Tespiti: Bir algılama probu (halojen dedektörü) her kaynak dikişini ve burç flanşını tarar. Sızıntı oranı garantili < yıllık %0,1.

● İzlenebilirlik: Her şalt cihazı benzersiz bir QR kodu alır. QR kodu, basınç testi eğrileri, PD seviyeleri ve gaz doldurma tarihini içeren bir fabrika test raporuna bağlanır.

SF6 Yalıtımlı Hücre ve Hava Yalıtımlı Hücre (AIS)

Sıkça Sorulan Sorular (SSS)

S1: 35kV orta gerilim SF6 yalıtımlı şalt cihazının ne sıklıkla yeniden doldurulması gerekir?

C: Normal şartlarda kaçak oranı yıllık %0,1'in altındadır. 0,12 MPa'lık ilk dolumda alarm eşiğine (0,10 MPa) düşmek 20 yıldan fazla zaman alacaktır. Manometreyi her 6 ayda bir kontrol etmenizi öneririz. Bir yıllık garanti süresi içinde, conta arızası olmadığı sürece genellikle yeniden doldurmaya gerek yoktur.

S2: SF6 gazı çevreye zararlı mıdır? Peki Lugao alternatifler sunuyor mu?

C: SF6'nın küresel ısınma potansiyeli yüksektir (GWP = 23.500). Bununla birlikte, Lugao'nun 35kV orta gerilim SF6 yalıtımlı şalt sistemi birim başına 2 kg'dan daha az enerji kullanır ve yalıtımlı tank tasarımımız emisyonları neredeyse tamamen ortadan kaldırır. Yeşil gaz gerektiren projeler için, biraz daha düşük yalıtım derecesine sahip olmasına rağmen %99 daha düşük GWP'ye sahip isteğe bağlı bir "Yeşil Gaz" (C5-FK) dolgusu sunuyoruz.

S3: Bunu yapabilir miyim?şalt sistemiek bir mahfaza olmadan açık havada kullanılabilir mi?

C: Evet, 35kV orta gerilim SF6 yalıtımlı şalt cihazının kendisi, yalıtımlı tank için IP67 derecesine ve alçak gerilim bölmesi için IP4X derecesine sahiptir. Ancak, doğrudan dış mekana kurulum için, "hava koşullarına dayanıklı davlumbaz" seçeneğini sipariş etmenizi öneririz (tüm hücreye IP54 derecesi ekler). Aksi takdirde, onu temel bir kiosk veya trafo merkezi binasının içine kurun.

S4: Bir yıllık garanti SF6 gazının kendisini kapsıyor mu?

C: Evet, garanti süresi içinde bir sızıntının doğrulanması durumunda (sabun köpüğü veya dedektör testi kullanılarak), Lugao ücretsiz olarak yedek bir gaz tüpü sağlayacak ve bağlantı parçasını yeniden mühürleyecektir. Bununla birlikte, sızıntı fiziksel hasardan kaynaklanıyorsa (örneğin, bir forkliftin tanka çarpması) onarım faturalandırılabilir.

S5: Bu şalt cihazına uzak bir SCADA arayüzünü yenileyebilir miyim?

C: Tüm üniteler, RTU veya PLC'ye bağlanmaya hazır standart 6NO+6NC yardımcı kontaklarla birlikte gelir. Gelişmiş izleme için, gerçek zamanlı SF6 basıncı, anahtar konumu ve çalışma sayacı verilerini sağlayan Modbus RTU (RS485) veya IEC 61850 (Ethernet) çıkışlı isteğe bağlı bir eklenti modülü sunuyoruz.
