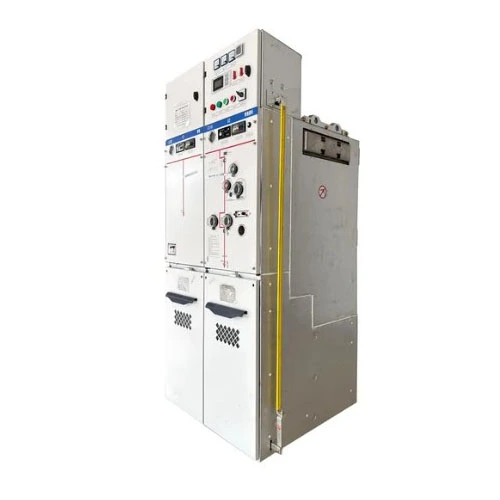

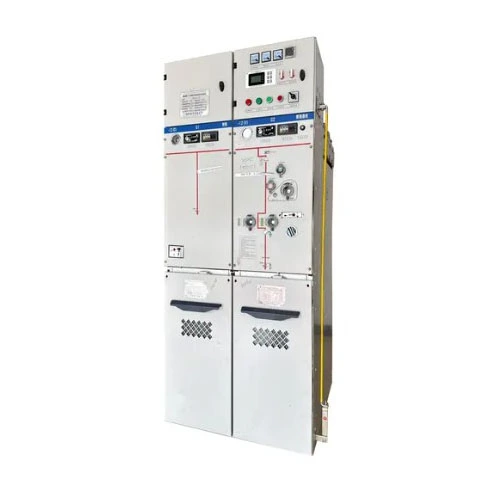

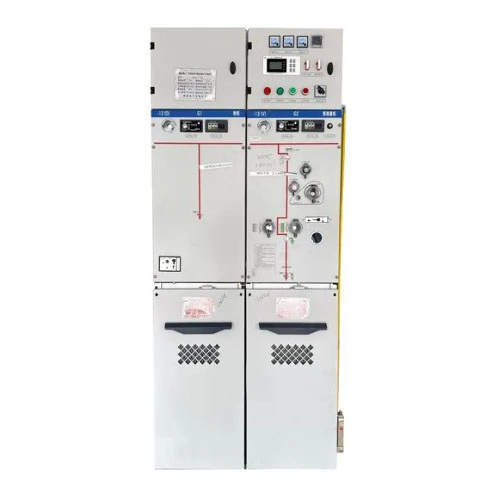

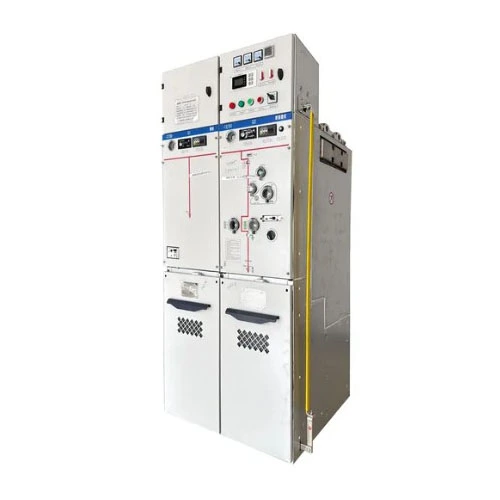

SF6 Gaz Yalıtımlı Kompakt RMU Metal Muhafazalı Hücre

SF6 Gaz yalıtımlı kompakt RMU metal muhafazalı şalt cihazı, yüksek gerilim anahtarlama cihazlarını, baraları, topraklama anahtarlarını ve diğer temel bileşenleri yalıtım ortamı olarak SF6 gazıyla doldurulmuş paslanmaz çelik bir gaz tankının içine tamamen kapatan eksiksiz bir güç dağıtım ünitesidir.

Bu ürün öncelikle 12kV/24kV güç sistemlerinde kullanılır.halka ana ünitesi (RMU)uygulamalar veya terminal güç dağıtımı.

Ne yapabilir?

Basitçe söylemek gerekirse, güç dağıtımını, anahtarlamayı, korumayı ve kontrolü mümkün kılar. Özel işlevler şunları içerir:

1. Yük akımının oluşturulması ve kesilmesi - normal hat değişimi.

2. Kısa devre akımını oluşturma ve kesme - sigortalar veya devre kesicilerle birlikte, transformatörleri ve hatları korumak için arızalar sırasında devreyi hızlı bir şekilde keser.

3. İzolasyon ve topraklama - bakım personelinin güvenliğini sağlamak için görünür bir bağlantı kesme noktası ve topraklama işlevi sağlar.

4. Kablo bağlantısı ve koruması - giriş/çıkış ünitesi görevi görerek kablo hatları için aşırı akım ve kısa devre koruması sağlar.

Tamamen sızdırmaz yapısı sayesinde bu ürün özellikle zorlu ortamlar (örn. yüksek rakım, nem, tuz serpintisi, yoğun toz) veya arazinin kısıtlı olduğu yerler (örn. ticari merkezler, konut kompleksleri, rüzgar santralleri) için uygundur. Geleneksel hava yalıtımlı halka ana ünitelerin yerine ideal bir alternatiftir.

Ürün Parametresi (Şartname)

tarafından üretilen SF6 Gaz yalıtımlı kompakt RMU metal mahfazalı şalt cihazının standart teknik parametreleri aşağıda verilmiştir.Lugao Güç Co, Ltd:

Ürün Özelliği ve Uygulaması (Soru-Cevap Formatı)

S1: Bu SF6 Gaz yalıtımlı kompakt RMU metal muhafazalı şalt cihazının en büyük özelliği nedir?

C: En büyük özelliği son derece kompakt olması ve tamamen yalıtımlı tasarımıdır. Geleneksel hava yalıtımlı RMU'larla karşılaştırıldığında ürünümüz, üstün elektrik performansını korurken hacmi yaklaşık %70 oranında azaltır. Tüm yüksek voltajlı canlı parçalar, harici yoğunlaşma, kirlilik veya küçük hayvanlardan etkilenmeyen, paslanmaz çelik bir gaz tankının içinde tamamen yalıtılmıştır; gerçekten 30 yıl bakım gerektirmeyen çalışma sağlar. Ek olarak, SF6 yalıtımlı halka ana ünitemiz, kullanıcı gereksinimlerine göre giriş/çıkış üniteleri, ölçüm üniteleri, PT üniteleri vb.'nin esnek kombinasyonuna olanak tanıyan modüler bir tasarıma sahiptir.

S2: Zorlu ortamlarda ne kadar güvenilir?

C: Son derece güvenilir. Gaz tankı, yıllık sızıntı oranı %0,1'in altında olacak şekilde lazer kaynak ve helyum sızıntısı tespiti kullanılarak üretilmiştir ve uzun vadeli SF6 gaz basıncı stabilitesi sağlar. -40°C aşırı soğukta veya +55°C yüksek sıcaklıkta veya 3000 metreye kadar olan yüksekliklerde dahi ürünümüz nominal yalıtım seviyesini korur. Birçok müşteri, bu kompakt RMU şalt sistemini kıyıdaki rüzgar santrallerine ve madenlere kurmuştur ve burada yıllar boyunca herhangi bir izolasyon parlaması olayı yaşanmadan çalışmıştır.

S3: Ürün hangi güvenlik tasarımlarına sahip?

C: Güvenlik en büyük önceliğimizdir. Ürün, “beşli önleme” kilitleme sistemine sahiptir (devre kesicinin hatalı çalışmasını önler, izolatörlerin yük altında anahtarlanmasını önler, gerilim varken topraklama anahtarının kapanmasını önler, toprak kapalıyken enerji verilmesini önler ve gerilim altındaki bölmelere girişi engeller). Ek olarak, gaz tankının IAC AFLR 20kA/1s dahili ark hatası derecesi vardır ve basınç tahliye kanalları ark enerjisini muhafazanın dışındaki güvenli bir alana yönlendirir. İşletim panelindeki bir gözlem penceresi izolasyon boşluğu durumunun net bir görünümünü sağlar.

S4: Hangi spesifik uygulama senaryoları için uygundur?

C: Ürünümüz aşağıdaki senaryolarda yaygın olarak kullanılmaktadır:

● Kentsel konut kompleksleri, ticari binalar --- trafo merkezlerinde ana giriş ve dağıtım üniteleri olarak yer tasarrufu sağlar.

● Rüzgar çiftlikleri, fotovoltaik enerji santralleri—--kompakt trafo merkezleri içindeki RMU üniteleri olarak sıcaklık değişimlerine dayanıklıdır.

● Endüstriyel parklar, fabrikalar --- küçük ve orta büyüklükteki transformatörleri korur, geleneksel sigortaların yerini alır.

● Metrolar, tüneller, havaalanları --- düşük arıza oranları gerektiren yüksek güvenilirliğe sahip güç kaynağı düğümleri.

● Veri merkezleri --- Otomasyonla otomatik yedek güç aktarımına olanak tanıyan son derece yüksek besleme sürekliliği gereksinimlerine sahip A düzeyinde yükler.

● Tamamen yalıtılmış yapının açık bir avantaj olduğu madenler, limanlar---tozlu, nemli ortamlar.

İster bir ister yüzlerce ünite SF6 Gazı yalıtımlı kompakt RMU metal muhafazalı şalt cihazına ihtiyacınız olsun, standart veya özelleştirilmiş çözümler sağlayabiliriz.

Üretim Detayları (Rakiplere Göre Avantajları)

Ayrıntılı Karşılaştırma: Lugao Power ile Sıradan Markalar

Temel Farklılaştırıcı Avantajlarımız:

1. Gerçekten “bakım gerektirmez”: Sıradan markalar bakım gerektirmediğini iddia eder ancak yıllık gaz kaçağı oranları >%1'dir ve her 3-5 yılda bir yeniden doldurulması gerekir.Lugao GücüYıllık sızıntı oranı ≤%0,1 olan çift contalı halka + metal sert contalı yapı kullanır; tasarım ömrü boyunca yeniden doldurmaya gerek yoktur.

2. Ekstrem ortamlara uyum: Ürünümüz -45°C düşük sıcaklık ve +60°C yüksek sıcaklık tip testlerini ve 720 saatlik tuz püskürtme testini (normal = 96 saat) geçmiştir - kıyı ve dağ bölgeleri için uygundur.

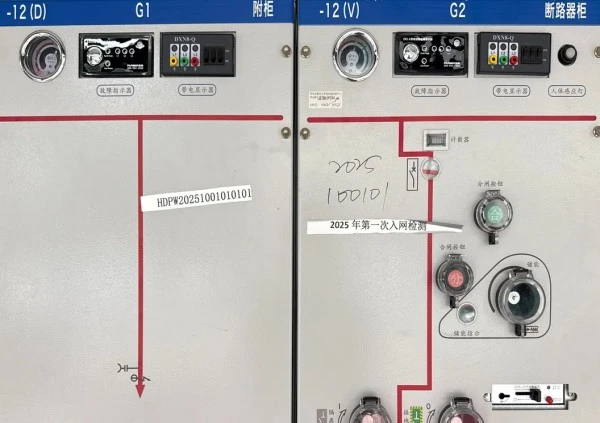

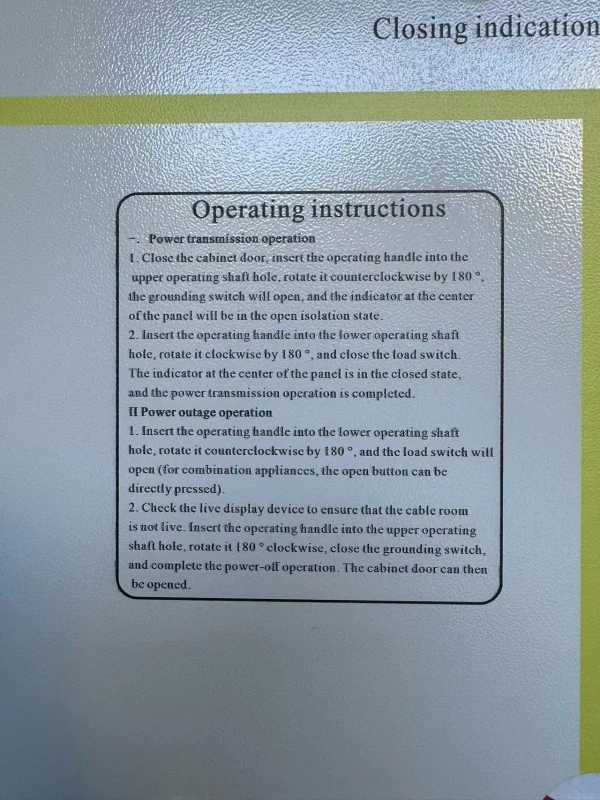

3. Kullanıcı dostu çalışma: Anahtar konumları, topraklama durumu ve açık/kapalı durumlarının tümü panelde renk kodludur ve çalıştırma kolu, yanlış çalışmayı önlemek için güç geri bildirimi sağlar.

4. Daha yüksek kısa devre dayanım kapasitesi: Standart 20kA/3s gerektirir; 25kA/3s'lik marj ve 63kA'lık tepe dayanımı ile tasarım yapıyoruz; bu, endüstri ortalamalarını %15 aşıyor.

Sıkça Sorulan Sorular (SSS)

S1: Bu SF6 Gazı yalıtımlı kompakt RMU metal muhafazalı şalt cihazındaki SF6 gazı çevre dostu mudur? Daha sonra aşamalı olarak kaldırılacak mı?

C: Şu anda SF6 en iyi yalıtkan gaz olmayı sürdürüyor ancak biz zaten çevre dostu versiyonları (C4 veya kuru hava) geliştirdik. Satın aldığınız ünitenin gaz deposu son derece iyi kapatılmıştır ve 30 yıllık çalışma süresi boyunca minimum sızıntıyla donatılmıştır. Gelecekte çevre dostu bir yenilemeye ihtiyaç duyulursa, eksiksiz bir gaz tankı değiştirme hizmeti sağlayabiliriz.

S2: Çalışma sırasında gaz basıncı düşerse ne yapmalıyım?

C: Ürünümüz standart olarak gaz yoğunluk ölçerle (düşük basınçlı alarm kontağıyla) birlikte gelir. Basınç 0,25 bar'a (göreceli) düştüğünde kontrol sistemine bir alarm sinyali gönderilir. Bu noktada elektrik kesintisi talep edilmeli ve satış sonrası ekibimiz sızıntı olup olmadığını kontrol etmek ve SF6'yı yeniden doldurmak için ziyaret edecektir. Normal şartlarda sızıntıdan dolayı yeniden doluma neredeyse hiç ihtiyaç duyulmaz.

S3: Ürün mevcut dağıtım otomasyon sistemlerine uyarlanabilir mi?

C: Kesinlikle. Bu SF6 Gazı yalıtımlı kompakt RMU'daki SF6 gazımız, DTU arayüzleri ve elektrikli çalıştırma mekanizmaları için alanla ayrılmıştır. Bir elektrik modülü ve kontrol kabloları eklenerek uzaktan açma/kapama, akım/gerilim okuma ve arıza göstergesi yükleme işlemlerini gerçekleştirmek için IEC 60870-5-101/104 veya Modbus iletişim protokollerine bağlanabilir.

Neden Lugao Power'ı Seçmelisiniz?

2016 yılında kuruldu:Lugao Gücü, kendi fabrikası ve entegre Ar-Ge, üretim ve satış yetenekleriyle orta ve yüksek gerilim enerji iletim ve dağıtım ekipmanlarının profesyonel bir üreticisidir.

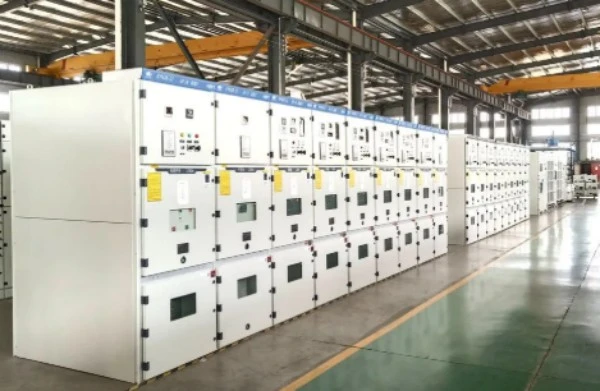

3.000+ m² Üretim Tesisi:Üretim tesisimiz güç transformatörlerinin, RMU'ların, şalt cihazlarının ve diğer güç dağıtım ekipmanlarının imalatını, montajını, denetimini ve test edilmesini destekler.

30+ Ülkede Hizmet Verildi:Lugao Gücü ürünleri 30'dan fazla ülkeye ihraç edilerek enerji şebekesi, endüstriyel, altyapı, yenilenebilir enerji ve diğer uluslararası projelere hizmet vermektedir.

ISO9001 ve SGS Sertifikalı:Kalite yönetimi ve üretim süreçlerimiz ISO 9001 ve SGS sertifikalarıyla desteklenmektedir. Geçerli ürünler CE ve CCC sertifikalarına sahip olarak da mevcuttur.

60+ Teknik Personel:Teknik ekibimiz, farklı güç dağıtım gereksinimleri için ürün tasarımı, proje konfigürasyonu, özelleştirilmiş çözümler ve teknik dokümantasyonu destekler.

Fabrikadan Doğrudan Proje Desteği:Lugao Gücü, ürün seçimi ve teknik tasarımdan üretim, test, teslimat ve satış sonrası desteğe kadar küresel enerji dağıtım projeleri için entegre destek sağlar.
