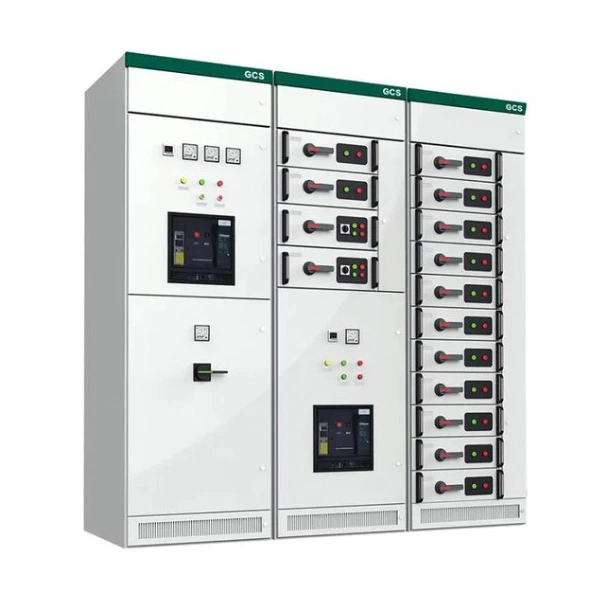

Çekmeceli Şalt Anahtarı Kontrol Kabini

Çekmeceli Şalt Anahtarı Kontrol Kabini birOrtagerilim metal mahfazalı şalt ünitesidevre kesiciler gibi temel bileşenlerin inceleme, bakım veya değiştirme amacıyla ana muhafazadan fiziksel olarak çıkarılabildiği yer. Sabit şalt cihazının aksine bu ünite, operatörlerin tüm bara sisteminin enerjisini kesmeden bir kesiciyi izole etmesine ve çıkarmasına olanak tanır. Endüstriyel tesislerde, trafo merkezlerinde ve ticari binalarda elektrikli ekipmanların kontrol edilmesi, korunması ve izole edilmesi için yaygın olarak kullanılır. Basitçe söylemek gerekirse, operatör güvenliğini ve sistem sürekliliğini sağlarken güç akışını yönetir.

Ürün Parametreleri (Şartname)

Sertifikasyon ve Kalite Güvencesi

Lugao, projenin teknik gereksinimlerine ve IEC 62271-200 gibi geçerli standartlara göre çekilebilir Orta gerilim şalt cihazları üretmektedir. Sevkiyattan önce, onaylanmış teknik anlaşmaya göre rutin test raporları ve muayene fotoğrafları sağlanabilir.

• IEC 62271-200 tabanlı tasarım ve test
• Güç frekansı dayanım testi
• Mekanik çalışma testi
• Kilitleme fonksiyon testi
• İkincil kablolama denetimi
• Uygun olduğu yerde kısmi deşarj testi
• Sevkiyat öncesi fabrika test raporu

Ürün Özellikleri ve Uygulamaları

S1: Ne yapar?Çekmeceli HücreAnahtar Kontrol Kabini sabit tipten daha mı güvenli?

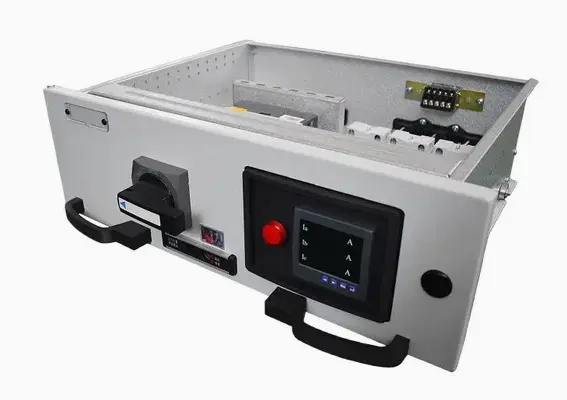

C: Çekmeceli tasarım, kesiciyi dışarı çekildiğinde canlı baralardan fiziksel olarak izole eder. Bu, görünür bir bağlantı kesme boşluğu yaratarak bakım sırasında kazara ark parlaması risklerini ortadan kaldırır. Lugao, modül geri çekildiğinde sabit kontakları otomatik olarak kapatan kepenk mekanizmaları ekleyerek güvenliği daha da artırır.

S2: Bu kabine en uygun uygulamalar hangileridir?

C: Aşağıdakiler için idealdir:

● Enerji santralleri (yardımcı güç dağıtımı)

● Veri merkezleri (yüksek güvenilirliğe ve hızlı kesici değişimine ihtiyaç duyar)

● Petrol ve gaz tesisleri (IP54 seçeneğiyle tehlikeli alanlarda güvenli izolasyon)

● Metro ve raylı sistemler (yük altında sık sık kesici çalışması)

● Madencilik ve çelik tesisleri (yüksek kısa devre dayanımı gereklidir)

S3: Akıllı izleme ile entegre edilebilir mi?

C: Evet.LugaoHer çekmeceli modülün uzaktan konumunun izlenmesi için isteğe bağlı sensörler ve iletişim modülleri (Modbus, IEC 61850) sunar.

Üretim Detayları ve Rekabet Avantajları

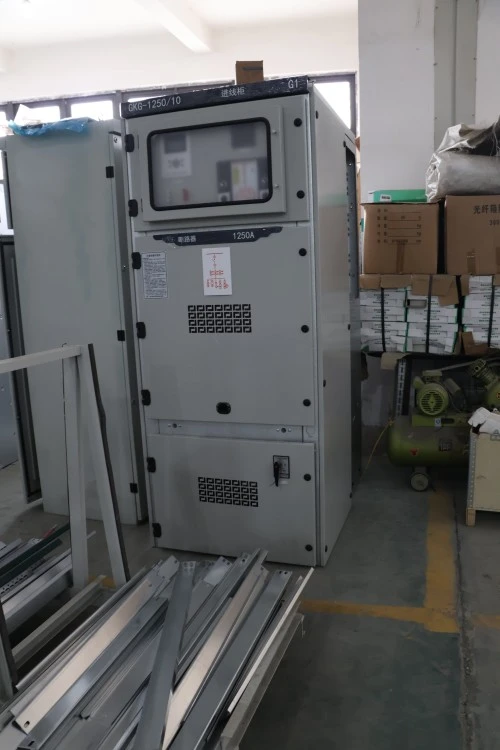

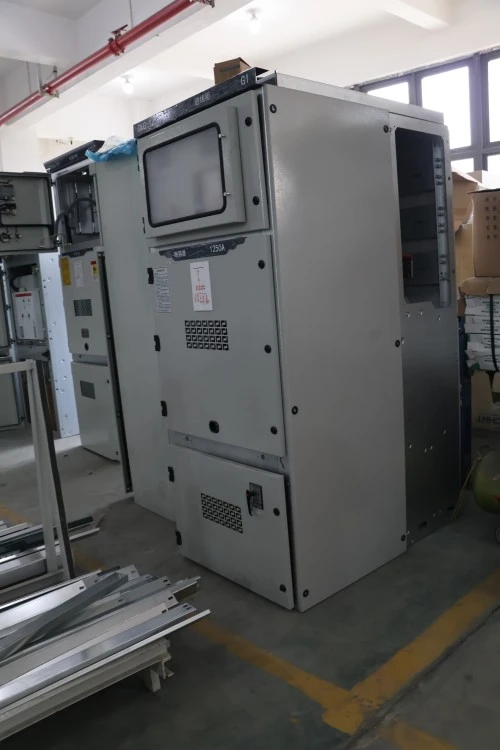

Üretim Detayları:

Her Lugao Çekmeceli Şalt Anahtar Kontrol Kabini, lazerle kesilmiş paslanmaz çelik veya toz boya kaplı galvanizli sac (minimum kalınlık 80μm) kullanılarak üretilmiştir. Çekmeceli raylar düzgün hareket için krom kaplıdır ve 10.000 takma/çıkarma döngüsüne dayanacak şekilde derecelendirilmiştir. Sabit kontaklar, kontak direncini en aza indirmek için gümüş kaplıdır (en az 10μm kalınlık). Tüm ikincil kontrol kablolarında alev geciktirici, çapraz bağlı polietilen yalıtımlı kablolar kullanılır. Her ünite 48 saatlik bir yanma testine ve kısmi deşarj ölçümüne (1,1Ur'da <5pC) tabi tutulur.

Benzer Ürünlere Karşı Rekabet Avantajları:

Paketleme, Nakliye ve Satış Sonrası Hizmet

Ambalajlama:

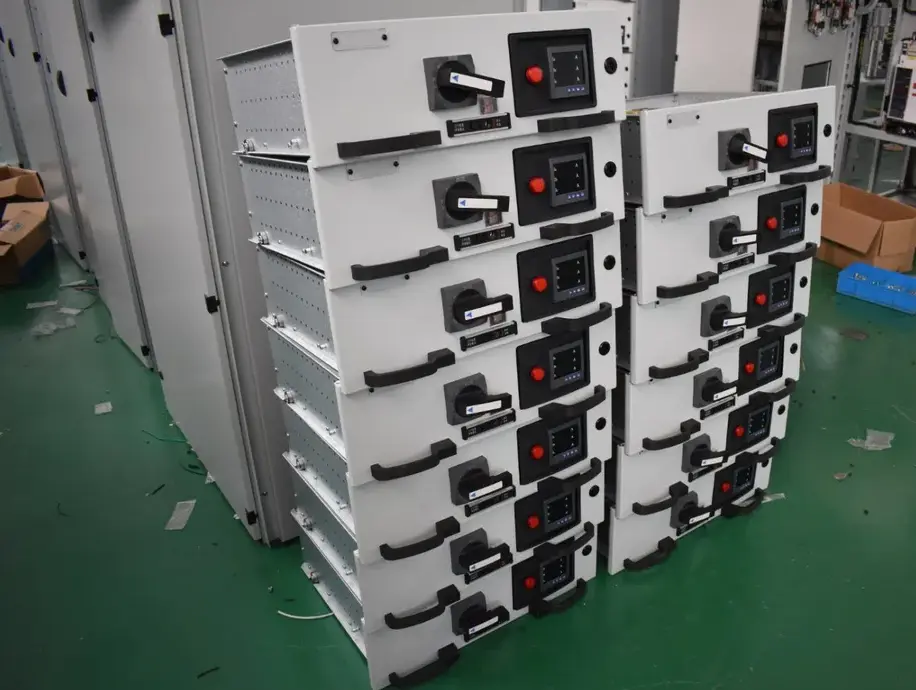

Çekmeceli modüllerin her biri, anti-statik köpük dolguyla ayrı ayrı gönderilir ve daha sonra nem göstergeli ahşap bir kasaya konur. Ana dolap üç katmana sarılmıştır: VCI pas önleyici film → balonlu naylon → çelik şeritli kontrplak ihracat kutusu. Tüm sabitleme elemanları ve aletler torbalanır ve kapının içine takılır.

Nakliye:

Deniz yoluyla (standart): 20GP veya 40HQ konteynerler. Acil projeler için talep üzerine hava veya demiryolu taşımacılığı düzenlenebilir. Teslimat süresi: Büyük limanlara FOB Ningbo veya CIF.

Satış Sonrası Hizmet:

● Garanti süresi: İşletmeye alma tarihinden itibaren 12 ay veya sevkıyattan itibaren 18 ay (hangisi önce gelirse).

● Uzaktan teknik destek (video, çizimler) – 2 saat içinde yanıt.

Teklif İçin Gerekli Bilgiler

Doğru bir teklif sunmak içinÇekmeceli Orta Gerilim Şalt Kabini, lütfen bize aşağıdaki bilgileri gönderin:

• Nominal gerilim ve frekans
• Tek hat diyagramı
• Her besleyicinin anma akımı
• Kısa devre akımı gereksinimi
• Gelen ve giden panel sayısı
• Koruma rölesi marka ve model gereksinimi
• Ölçüm ve iletişim gereksinimleri
• İç ark sınıflandırma gereksinimi
• Kablo giriş yönü
• Miktar ve hedef bağlantı noktası
• Geçerli yerel standart veya hizmet gereksinimi

SSS – Müşteri Soruları ve Cevapları

S1: Çekmeceli Şalt Anahtarı Kontrol Kabini sınırlı alana sahip eski bir trafo merkezine uyarlanabilir mi?

C: Evet. Modüler ve kompakt tasarımı (12kV için tipik genişlik 650 mm), inşaat işleri gerektirmeden eski sabit şalt donanımının değiştirilmesine olanak tanır. Talep üzerine ücretsiz düzen doğrulaması sağlıyoruz.

S2: Kesici bağlı konumdayken mekanik kilitleme arızalanırsa ne olur?

C: Lugao dolapları, kapalı bir kapak aracılığıyla erişilebilen acil durum manuel serbest bırakma mekanizmasını içerir. Bu, arıza korumalı bir tasarımdır; kesici, sağlanan alet kullanılarak yine de çıkarılabilir. Ancak bunu yalnızca eğitimli personelin yapmasını öneririz.

S3: Fiyata tüm çekilebilir modüller ve birincil bakır çubuklar dahil mi?

C: Standart teklif, ana devre kesici modülünü ve tüm dahili bakır çubukları (tamamen işlenmiş ve kaplanmış) içerir. PT kamyonları veya ölçüm üniteleri gibi isteğe bağlı modüller ayrı olarak fiyatlandırılır.

S4: Kabinin IEC 62271-200'e uygun olduğunu nasıl doğrularım?

C: Her ünite, kısmi deşarj, güç frekansı dayanımı ve dinamik stabilite test raporlarını içeren bir fabrika test sertifikasıyla birlikte gönderilir. Tesisimizde üçüncü taraf denetimleri (örn. SGS, BV) memnuniyetle karşılanmaktadır.
