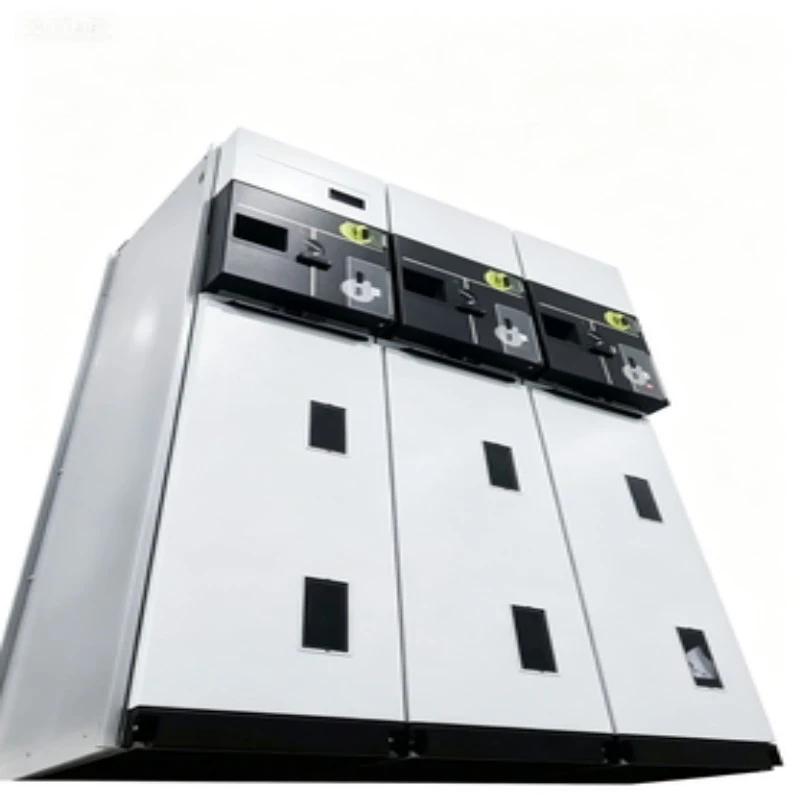

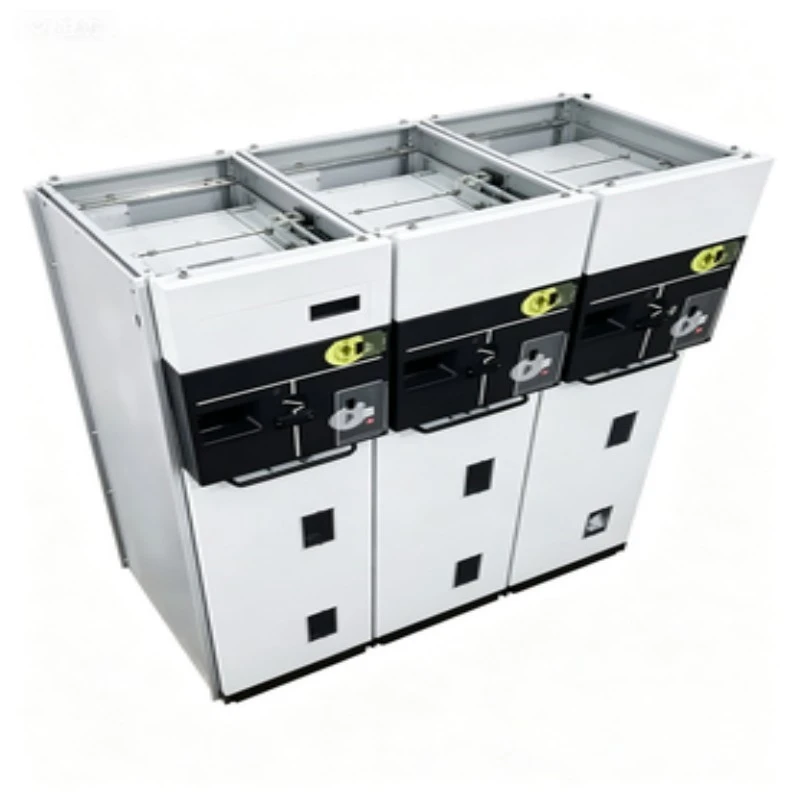

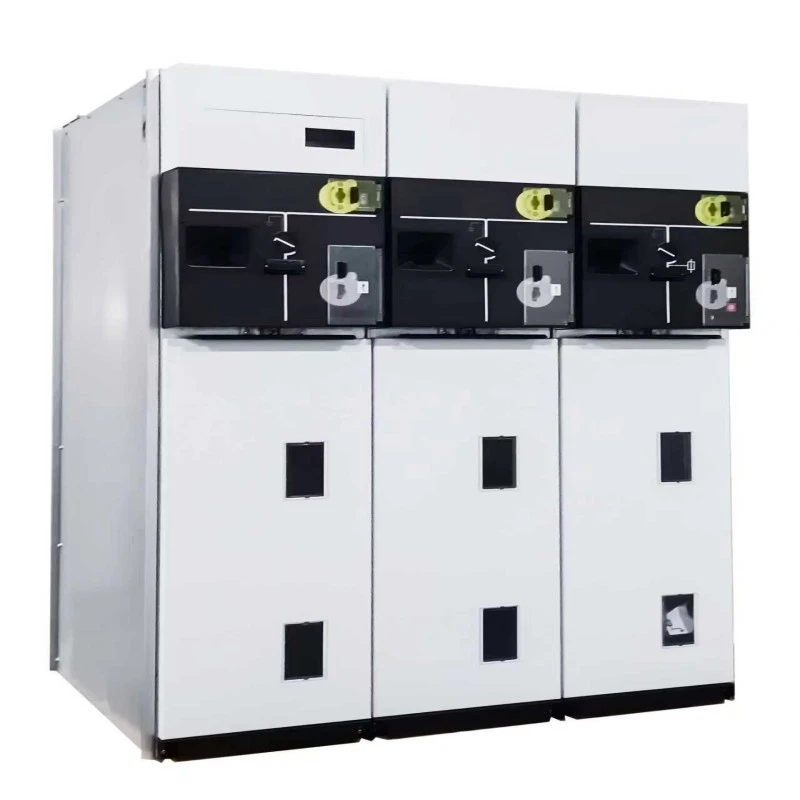

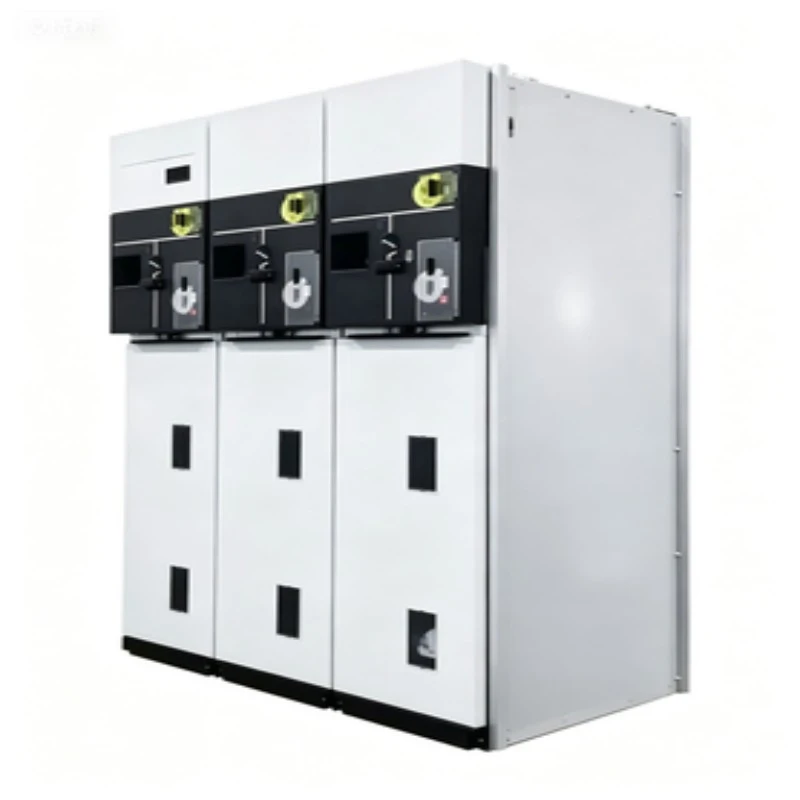

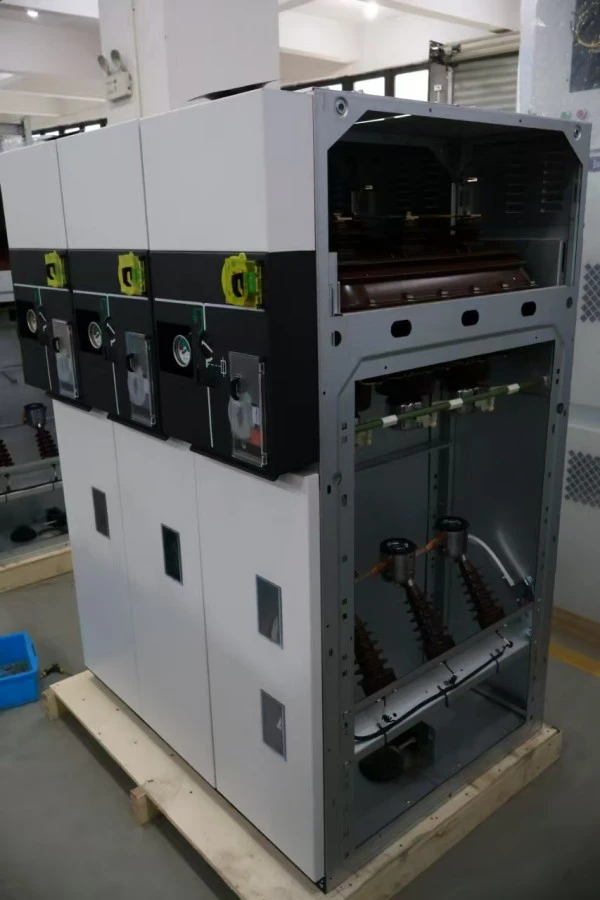

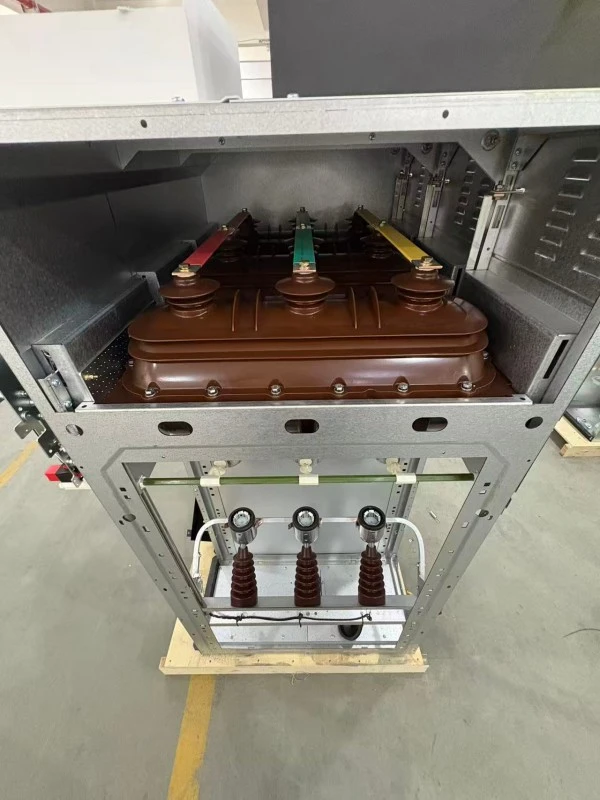

Halka Ana Ünite Sf6 Çekmeceli Hücre

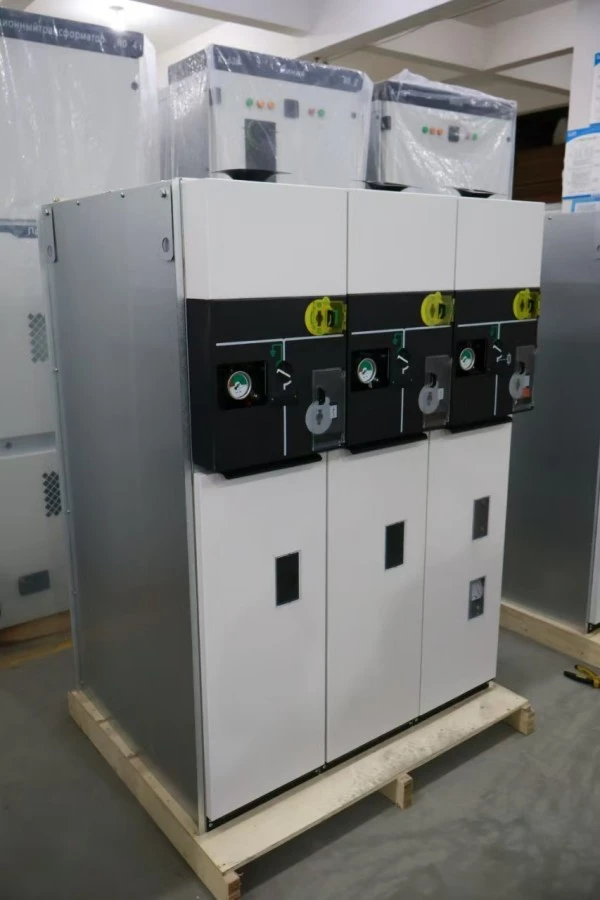

Halka Ana Ünite SF6 Çekmeceli Hücre Nedir?

The şalt sistemiorta gerilim halka ağları (24kV/36kV'a kadar) için tasarlanmış, fabrikada monte edilmiş, metal mahfazalı, SF6 yalıtımlı bir şalt cihazıdır. Sabit tipten farklı olarakRMU'lar, bu çekmeceli versiyon, kamyona monte çıkarılabilir anahtarlama cihazlarına sahiptir; tipik olarak, tüm baranın enerjisi kesilmeden bakım, inceleme veya değiştirme için muhafazadan fiziksel olarak çıkarılabilen bir vakum devre kesici veya SF6 yük kesme anahtarı.

Ne yapabilir?

Bu Halka Ana Ünite SF6 Çekmeceli Şalt Cihazı, güç dağıtımında üç kritik işlevi yerine getirir:

1. Halka ağ bağlantısı --- Gelen besleyicileri iki yönden bağlayarak yedek güç kaynağı sağlar.

2. Transformatör koruması --- Entegre sigortalar veya devre kesici kullanarak 2500kVA'ya kadar dağıtım transformatörlerini anahtarlar ve korur.

3. Bakım için izolasyon --- Çekmeceli mekanizma, görünür bir kırılma boşluğu sağlayarak, aşağı yönde çalışan personel için mutlak güvenlik sağlar.

4. Arıza kesintisi --- 25kA'ya kadar kısa devre akımlarını keser.

5. Kablo testi ve topraklama --- Topraklama anahtarı ve kablo test portları, güvenli kablo çalışmasına izin verir.

Lugao Power'ın her SF6 RMU şalt cihazı IEC 62271-200 ile uyumludur ve kompakt bir alanda (panel başına 450 mm kadar düşük genişlik) hem yük kapatma/kesme özelliği hem de arıza akımına dayanıklılık sunar.

Ürün Parametresi (Şartname)

Not: Teknik parametreler seçilen konfigürasyona göre değişiklik gösterebilir. Nihai teknik veri sayfası için lütfen Lugao Power ile iletişime geçin.

Ürün Özelliği ve Uygulaması

Özellik Soru-Cevap – Çekilebilir Avantajı Anlamak

S1: Çekmeceli tasarımı sabit bir RMU'dan daha iyi kılan nedir?

C: Sabit bir RMU, şalt cihazı bakımı için tam panel enerjisinin kesilmesini gerektirir. Halka Ana Ünite sf6 Çekmeceli şalt cihazıyla, anahtarlama modülünü "bağlantısız" veya "test" konumuna getirmeniz yeterlidir. Bara gerilim altında kalır ve aşağı yöndeki devrelere güvenli bir şekilde bakım yapılabilir. Kesinti süresi saatlerden dakikalara düşer.

S2: Çekmeceli forkliftin doğru konumda olduğunu nasıl bilebilirim?

C: Lugao Power'ın tasarımı, her biri dokunsal geri bildirime, kamyondaki görsel göstergelere ve uzaktan SCADA izleme için yardımcı kontaklara sahip üç farklı mekanik konum (Bağlı, Test ve Bağlantısız) içerir. Kamyon geri çekildiğinde bir güvenlik kapağı otomatik olarak sabit kontakları kapatır.

S3: Bu çekmeceli tasarımda SF6 gazı bakım gerektirmez mi?

C: Evet. SF6 tankı ömür boyu mühürlenmiştir (normal koşullar altında ≥30 yıl). Çekmeceli mekanizma, gaz deposunun içinde değil, alçak gerilim bölmesinde veya kamyonun ön bölgesinde bulunur. Bu nedenle anahtarın geri çekilmesi SF6 basıncını veya dielektrik bütünlüğünü bozmaz. Bu, SF6 Çekmeceli Halka Ana Ünitesinin önemli bir farklılığıdır.

S4: Bu RMU uzaktan kumandayı destekliyor mu?

C: Evet. Çekmeceli kamyonlara, IEC 61850 GOOSE mesajlaşmasıyla uyumlu, tam uzaktan raf giriş/çıkışını mümkün kılan motorlu mekanizmalar ve konum geri bildirim sensörleri takılabilir.

SF6 yalıtımlı şalt sistemi için uygun Uygulamalar

Üretim Detayları

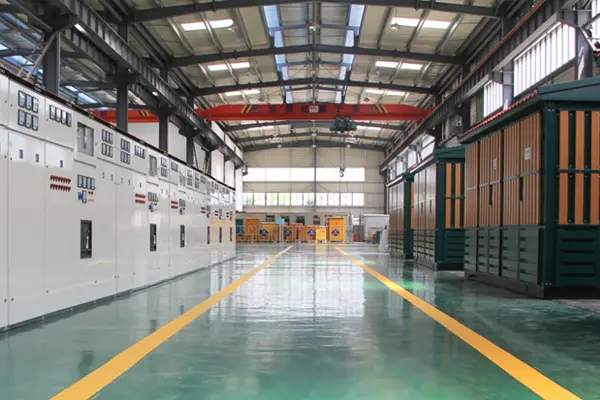

Her Halka Ana Ünite sf6 Çekmeceli şalt cihazı, sabit ve çekmeceli versiyonlar için özel montaj hatlarıyla ISO 9001 sertifikalı tesisimizde üretilmektedir.

Temel üretim adımları:

1. Tank imalatı --- 3 mm paslanmaz çelik, robotik lazer kaynağı, %100 helyum sızıntı testi (sızıntı oranı <1×10⁻⁶ mbar·L/s).

2. SF6 işleme --- Çiy noktası ≤ -50°C ile vakum dolumu, basınç 20°C referansına göre kalibre edilmiştir.

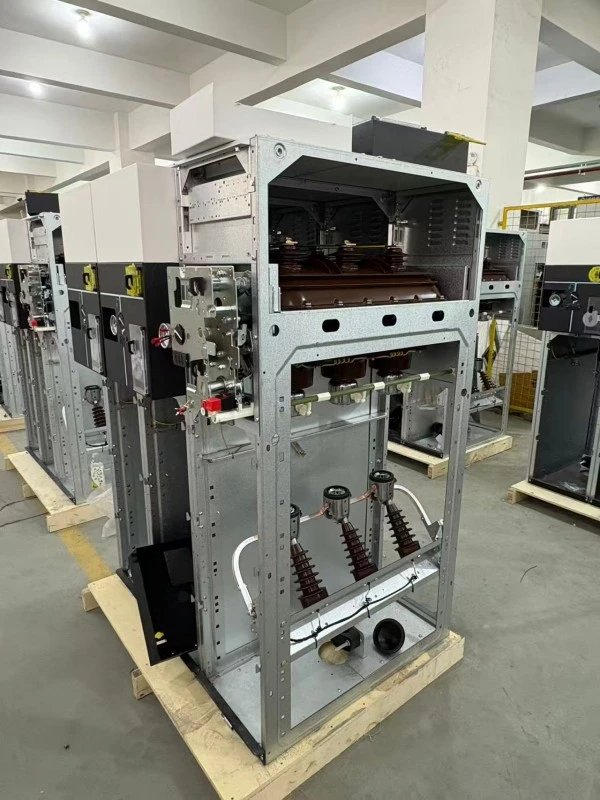

3. Çekmeceli araç montajı --- Hassas kılavuz raylar, sürtünme önleyici silindirler, kendi kendine hizalanan birincil kontaklar (gümüş kaplamalı bakır, 12μm kalınlık).

4. Kilit ayarı --- Her ünite, mekanik kilitlemeleri doğrulamak için 200 takma/çıkarma döngüsünden geçer.

5. Yüksek gerilim testi --- Güç frekansı dayanımı: 42kV/1 dak (12kV birimler); kısmi deşarj <5pC, 1,2Ur.

6. Sıcaklık artışı testi --- 1,1× nominal akımda, tüm noktalar standart sınırlar dahilindedir.

7. Benzersiz seri numarası --- Tam izlenebilirlik için hem muhafazanın hem de çekmeceli kamyonun üzerine kazınmıştır.

Kalite Kontrol Kontrol Noktaları

Ambalajlama

Her Halka Ana Ünite sf6 Çekmeceli şalt paneli, ihracat için ayrı ayrı paketlenir:

Sandık üzerindeki işaretler:

1. “SF6 Gazı Dolu – Düşürmeyin”

2. “Çekilebilir Kamyonun İçerisi – Dikkatli Taşıyın”

3. Ağırlık merkezi, kaldırma noktaları, kırılabilir etiketler

Çekmeceli kamyon, hasarı önlemek için panelin içinde (Bağlantısız konumda) gönderilir. Birden fazla kamyon içeren siparişler için isteğe bağlı ayrı ambalajlama mevcuttur.

Satış Sonrası ve Garanti

Garanti süresi:

İşletmeye alma tarihinden itibaren 12 ay veya sevkıyat tarihinden itibaren 18 ay (hangisi önce gelirse).

Neleri kapsıyor:

1. Çekmeceli kamyon, ara kilitler, kepenkler dahil tüm mekanik parçalar

2. SF6 gaz sistemi (müşteri sızıntısından dolayı gaz dolumu hariç)

3. Birincil ve ikincil kişiler

4. Toprak anahtarı mekanizması

Neleri kapsamaz:

1. Yanlış çıkarma/takma sırasında hasar

2. Harici kablolama değişiklikleri

3. Doğa olayları (sel, yıldırım)

4. Sarf malzemeleri (sigortalar, gösterge lambaları)

Hizmet taahhütleri:

1. Teknik soruşturma yanıtı: 2 saat içinde (iş günü)

2. Yedek parça gönderimi: 24 saat içinde

3. Uzaktan sorun giderme: ücretsiz görüntülü görüşme desteği

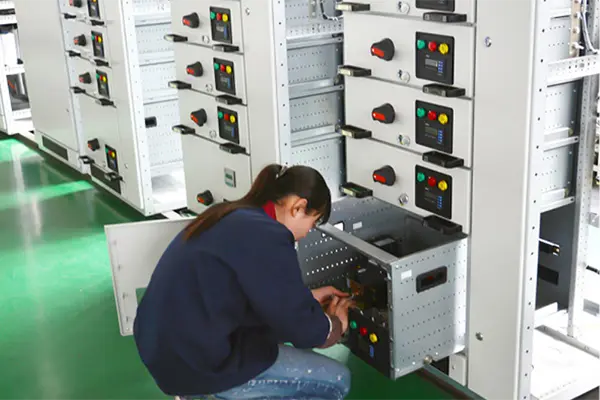

Üretim ve Kalite Kontrol
