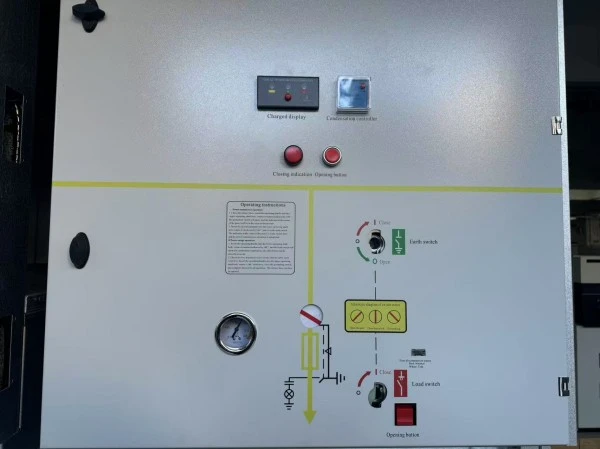

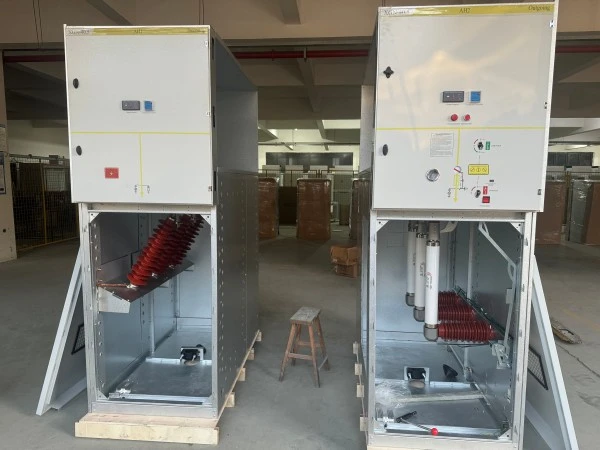

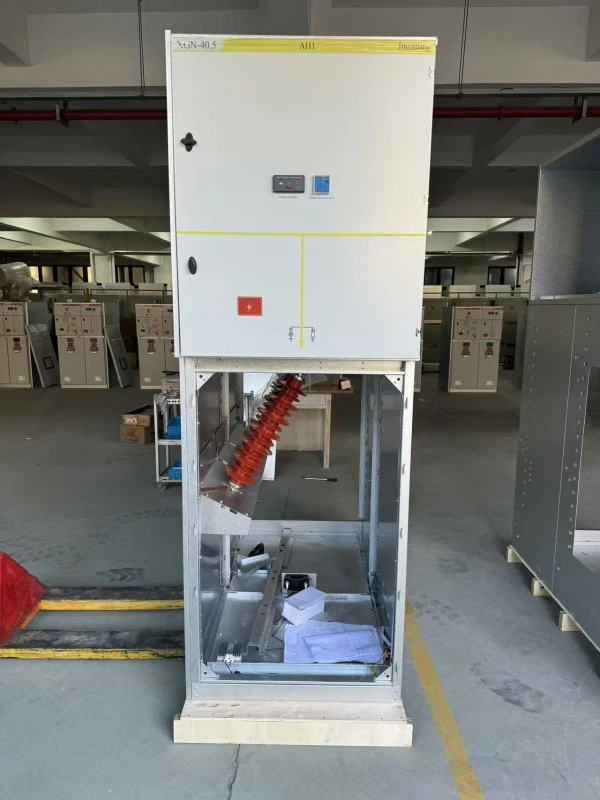

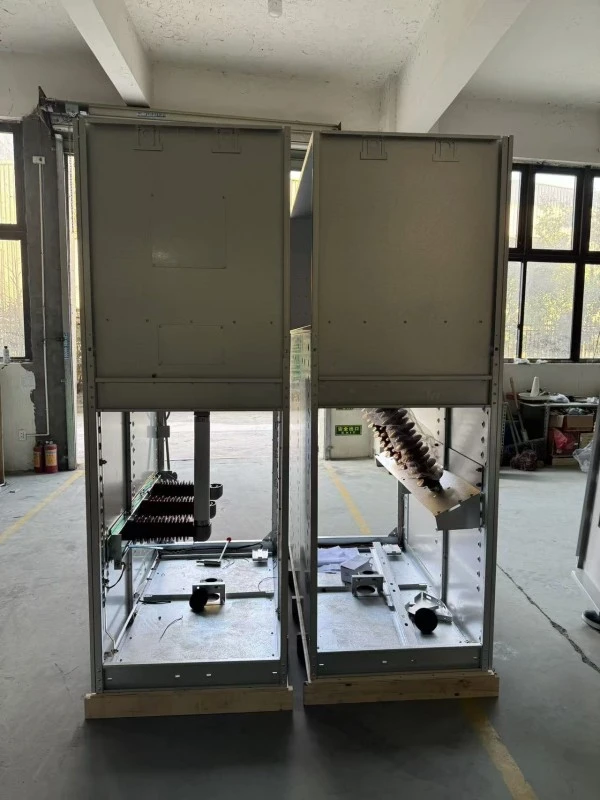

Çevre Dostu Gaz Yalıtımı RMU

Çevre dostu gaz yalıtımı RMU (Halka Ana Ünitesi), birincil izolasyon ve ark söndürme ortamı olarak saf SF6 yerine çevre dostu bir gaz karışımı kullanan, fabrikada monte edilmiş, yalıtılmış, metal mahfazalı bir orta gerilim şalt cihazıdır (24kV'a kadar). Yüksek Küresel Isınma Potansiyeline (GWP = 23.500) sahip geleneksel SF6 RMU'ların aksine, SF₆, mevcut AB referans verilerine göre yaklaşık 24.300 GWP'ye sahiptir. Lugao Power'ın eco-RMU'su sentetik hava, N₂/SF₆ karışımı (%10'dan az SF6 içeren) veya floroketon bazlı (C5-FK) gaz kullanır. Bu gazlar toksik değildir, yanıcı değildir ve saf SF6 için 23.500'e kıyasla 1'in (sentetik hava için) veya 600'ün (C5-FK için) altında bir GWP'ye sahiptir.

Ürün Avantajları

Neden Seçmelisiniz?Lugao GücüEko-Gaz RMU'su SF6 Alternatifleri Yerine mi Geçiyor?

Ürün Özellikleri

Teknik Açıklamalı Özellik Listesi

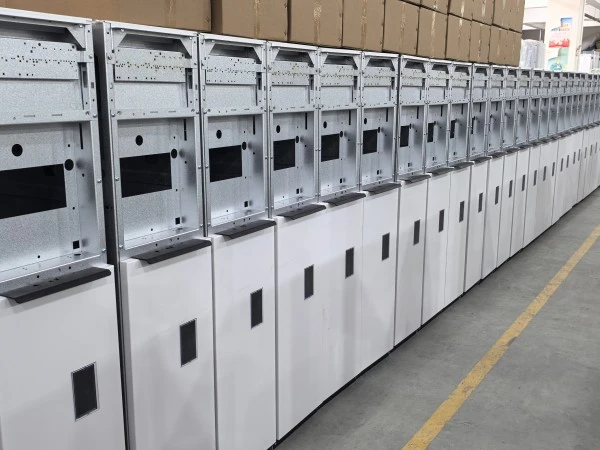

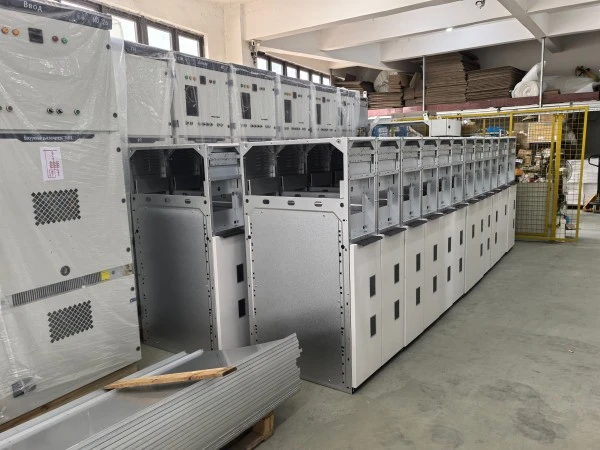

Üretim Detayları

Lugao Gücü, Eko-Gaz RMU'yu Nasıl Üretiyor?

Her Çevre dostu gaz yalıtım RMU'su, Wenzhou, Çin'deki ISO 9001:2021 ve ISO 14001 sertifikalı tesisimizde üretilmektedir. Üretim süreci, SF6 üretim hatlarından farklı olarak eko-gaz işlemeye özel olarak uyarlanmıştır.

Adım Adım Üretim Süreci

1. Tank imalatı

● 3 mm paslanmaz çelik (AISI 304) – lazerle kesilmiş, robotik olarak bükülmüş, otomatik MIG işlemiyle kaynaklanmıştır.

● %100 helyum sızıntısı tespiti: Tank vakum odasına batırılmıştır; helyum püskürtme testi – sızıntı oranı <1×10⁻⁶ mbar·L/s (IEC gerekliliğinden 20 kat daha katı).

2. Bileşen montajı

● Temiz odaya monte edilmiş üç konumlu anahtar mekanizması (Sınıf 100.000).

● Gümüş kaplamalı bakır kontaklar (15μm kalınlık) – düşük kontak direnci sağlar (<30μΩ).

● Deklanşör mekanizması – paslanmaz çelik, kam tahrikli.

3. Vakum işleme

● Tank vakum altında (<10 Pa) 8 saat boyunca 80°C'ye ısıtılır – nemi giderir (hedef <10ppm).

● Dahili yoğuşmayı ve dielektrik bozulmayı önler.

4. Eko-gaz dolumu

● Özel karıştırma istasyonunda hazırlanan gaz karışımı (doğruluk ±%1).

● C5-FK karışımı için: C5-FK (floroketon) + CO₂ + O₂ (eser).

● Doldurma basıncı: 20°C'de bağıl 0,04 MPa.

● Her tank, gaz bileşimi etiketiyle birlikte seri numarasına sahiptir.

5. Son elektrik testi

● Güç frekansı dayanımı: 42kV/1 dak (12kV birimler).

● Yıldırım darbesi: 75kV tepe (1,2/50μs).

● Kısmi deşarj: 1,2Ur'da <5pC (12kV = 14,4kV test voltajı).

● Temas direnci ölçümü: Test sertifikasına kaydedilmiştir.

● Mekanik çalışma testi: 50 açma/kapama döngüsü – gaz basıncında değişiklik yok.

6. Kilitleme doğrulaması

● Tüm mekanik kilitler gösterge pimleriyle test edildi; kuvvet ölçümü kaydedildi.

7. Paketleme

● Gazla doldurulmuş ünite, valf üzerindeki taşıma kapağıyla kapatılmıştır.

● Köpük kapakla korunan basınç göstergesi

Kalite Kontrol Aşamaları

Satış Sonrası Servis ve Garanti

Garanti süresi:

İşletmeye alma tarihinden itibaren 12 ay veya sevkıyat tarihinden itibaren 18 ay (hangisi önce gelirse).

Garanti kapsamındadır:

1. Tüm mekanik parçalar (anahtar mekanizması, kilitler, topraklama anahtarı, göstergeler)

2. Gaz tankı bütünlüğü (imalat hatasından kaynaklanan sızıntı)

3. Birincil ve ikincil kişiler

4. Eko-gaz bileşimi (fabrika dolumu sertifikadan farklıysa)

5. Basınç göstergesi ve yoğunluk monitörü

Kapsam dışı:

1. Uygun olmayan depolama veya kurulumdan kaynaklanan hasarlar (örn. ünitenin düşürülmesi)

2. Agresif ortamdan (örn. kimya tesisi) kaynaklanan dış korozyon

3. Doğa olayları (deprem, sel, yıldırım)

4. Sarf malzemeleri (sigortalar, gösterge lambaları, piller)

Sıkça Sorulan Sorular

S1: Çevre dostu gaz izolasyon RMU'sunda tam olarak hangi gaz kullanılıyor?

C: Lugao Power iki seçenek sunuyor:

● Seçenek A (ekonomi): N₂ + %10 SF₆ karışımı – GWP ≈ 2.350 (hala saf SF₆'den %90 daha düşük).

● Seçenek B (yeşil premium): C5-FK (floroketon) + CO₂ + O₂ – GWP < 600, PFAS yok, yüksek GWP'li SF₆ yalıtım gazlarına bağımlılığı azaltmayı amaçlayan projeler için uygundur.

Her ikisi de toksik değildir, yanıcı değildir ve IEC 62271-200 tarafından onaylanmıştır.

S2: Gaz performansı SF6 ile aynı mı?

C: Evet, aynı çalışma basıncında (0,04-0,05 MPa), dielektrik dayanım ve ark söndürme kapasitesi eşdeğerdir. Çevre dostu RMU'muz, SF6 üniteleriyle aynı tip testlerden geçmektedir: 42kV dayanım, 20kA kısa devre yapma ve 50 mekanik işlem.

S3: Gaz sızarsa ne olur? İşçiler için tehlikeli mi?

C: Eko-gaz toksik değildir (ark altında toksik yan ürünler üretebilen SF6'nın aksine). Ancak kapalı alanlardaki büyük sızıntılar oksijenin yerini alabilir. Lugao Power'ın RMU'su bir düşük basınç alarmı içerir. Tetiklenirse, girmeden önce odayı havalandırın. Gazın küçük miktarlarda solunması güvenlidir (CO₂ yangın söndürücü deşarjına benzer şekilde).

S4: Gerekirse gazı yerel olarak yeniden doldurabilir miyim?

C: Depo ömür boyu mühürlenmiştir; normal koşullar altında asla yeniden doldurmanıza gerek yoktur (sızıntı oranı

S5: Çevre dostu gaz izolasyon RMU'nuz SF6'dan daha mı pahalı?

C: Gaz karışımı ve özel üretim hattı nedeniyle ilk satın alma maliyeti yaklaşık %8-12 daha yüksektir. Fakat:

1. Gelecekteki SF6 kurtarma maliyetlerinden kaçınırsınız

2. Yeşil bina vergisi teşviklerinden (örneğin Singapur, AB) yararlanmaya hak kazanırsınız.

3. Birçok kamu hizmeti sağlayıcısı artık satın alma puanlamasında SF6 içermeyen şalt donanımı için prim ödüyor.

4. 20 yıllık kullanım ömrüne sahip Lugao'nun eco-RMU'su maliyet açısından nötr veya daha ucuzdur.

S6: Bu RMU hangi sertifikalara sahiptir?

C: Tam IEC 62271-200 tip testleri (KEMA sertifikalı). Ek olarak:

● ISO 14001 (imalat çevre yönetimi)

● CE işareti

● Çin GB/T 3906

S7: Mevcut bir SF6 RMU panelini eko-gazla donatabilir miyim?

C: Hayır, gaz taşıma sistemi, contalar ve basınç ayarları farklıdır. Ancak Lugao Power'ıngaz yalıtımlı RMUçoğu standart SF6 RMU ile aynı dış boyutlara ve bara aralığına sahiptir. Bu, inşaat işleri gerektirmeden "yerinde" değiştirmeye olanak sağlar.

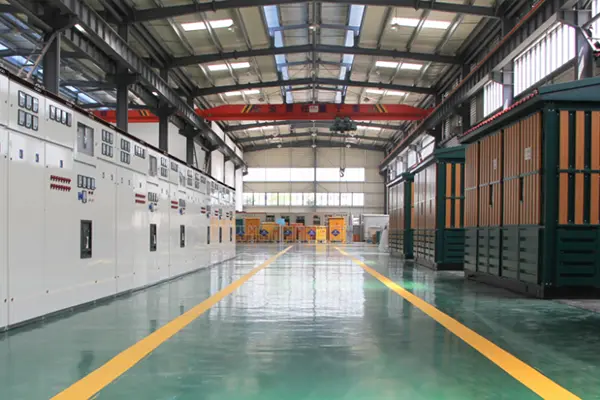

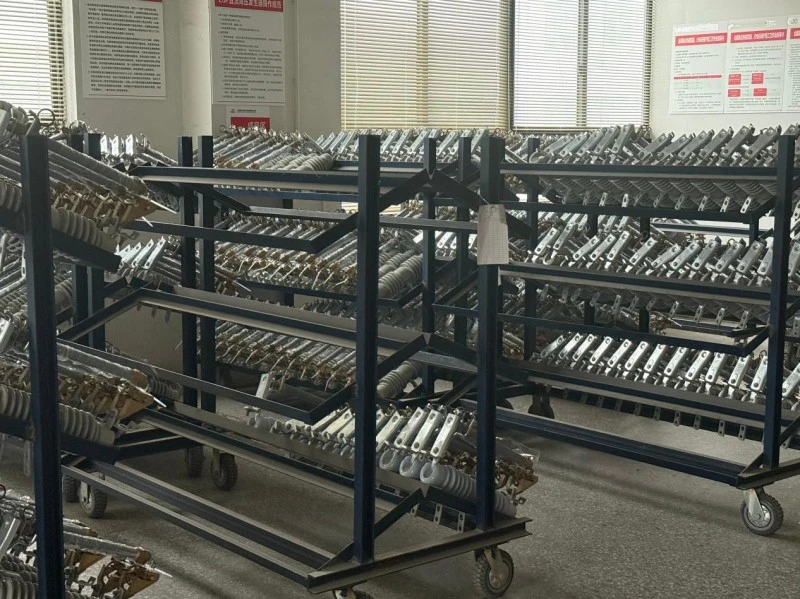

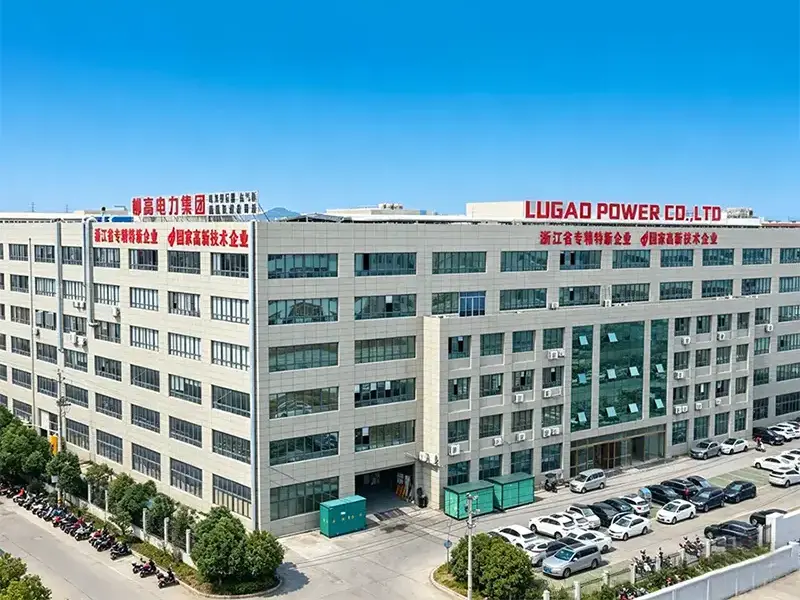

Lugao Fabrikası
