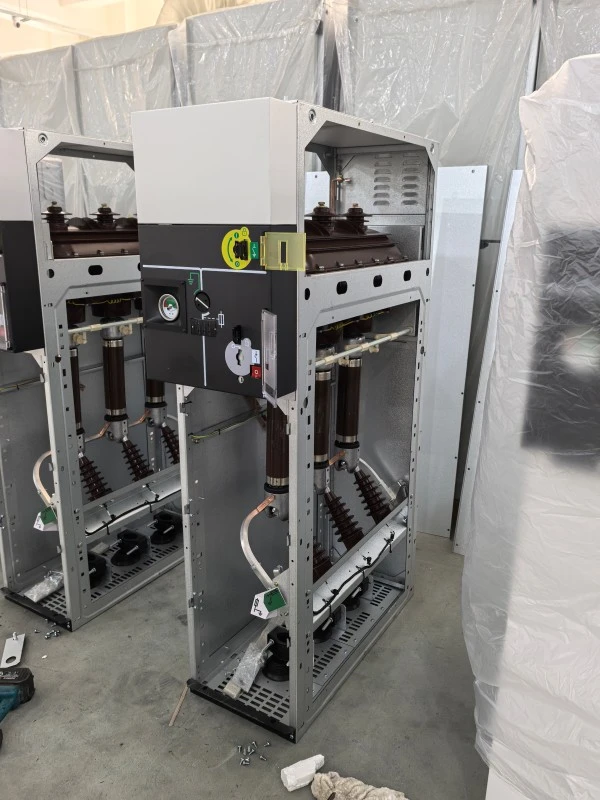

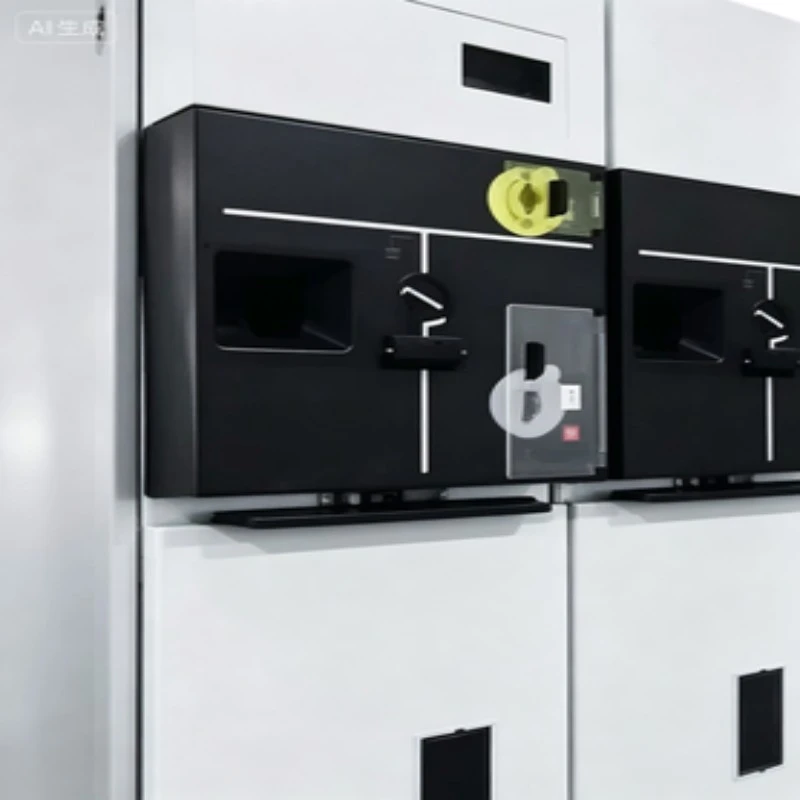

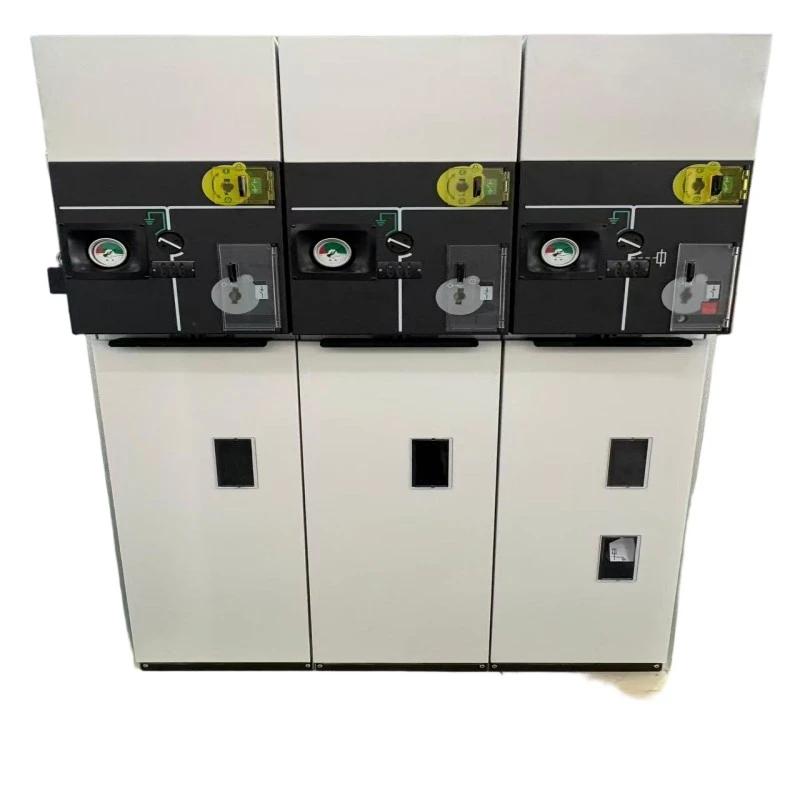

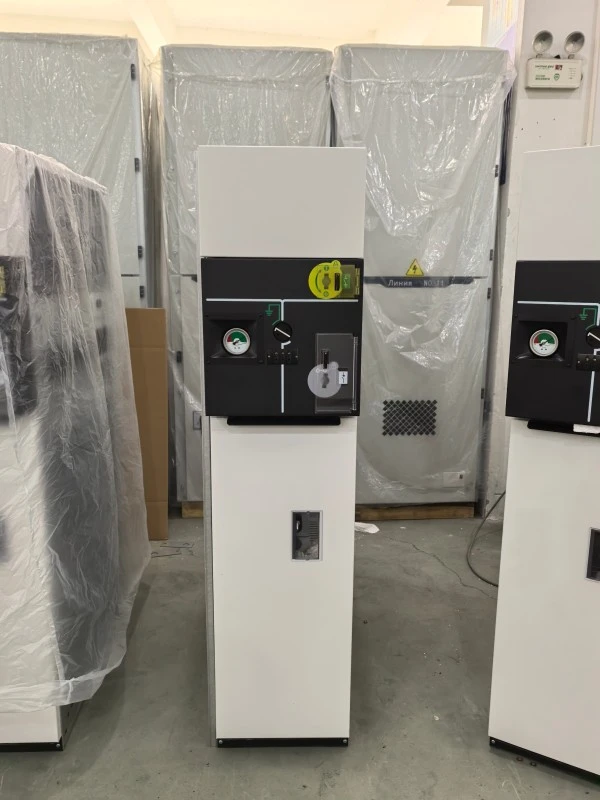

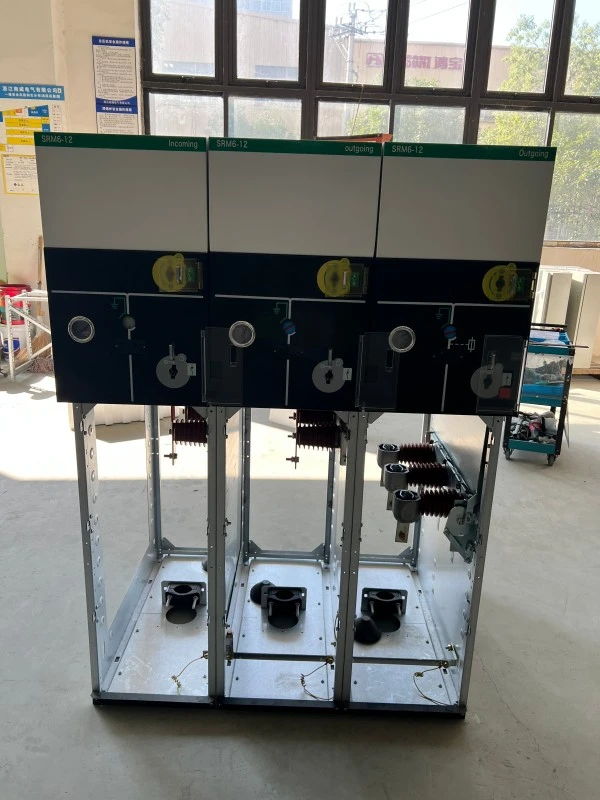

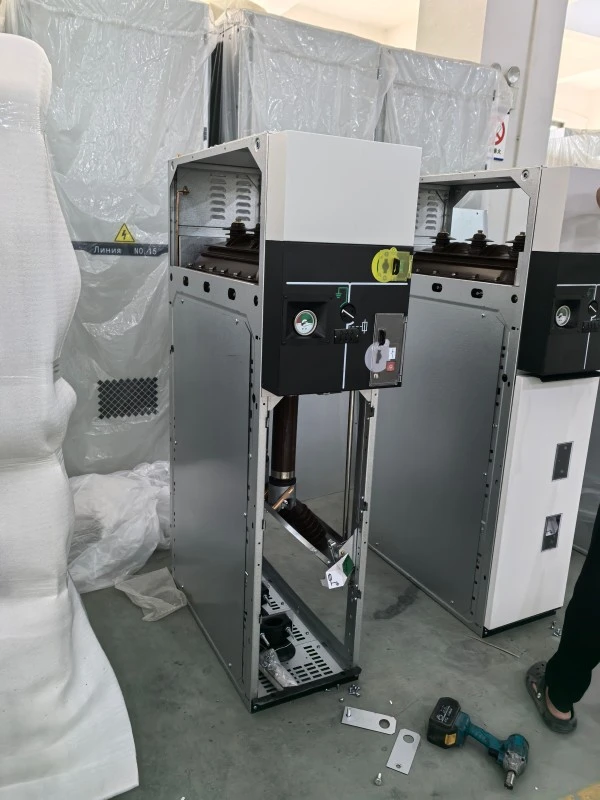

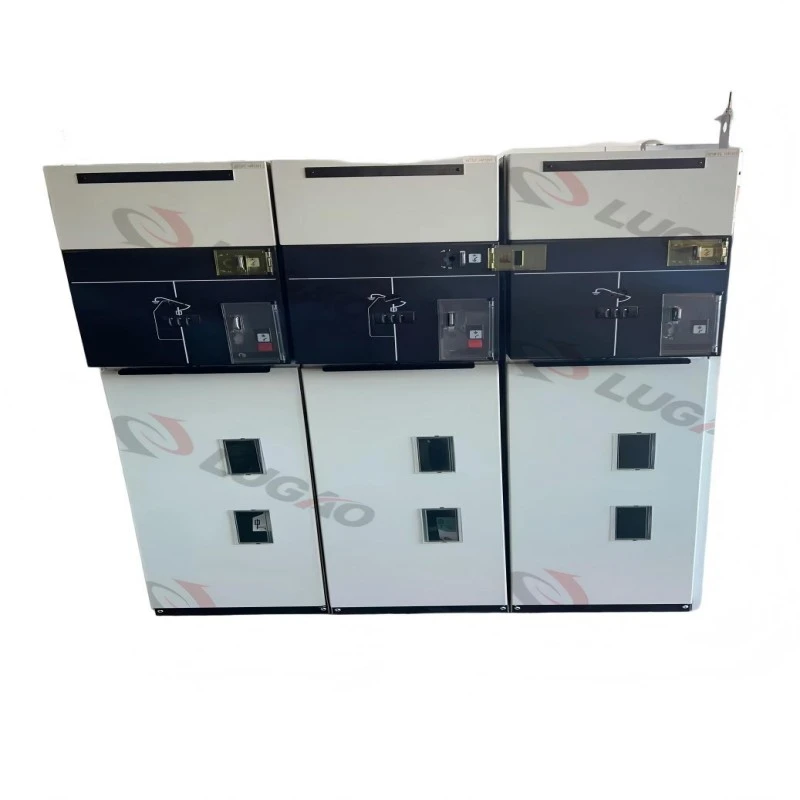

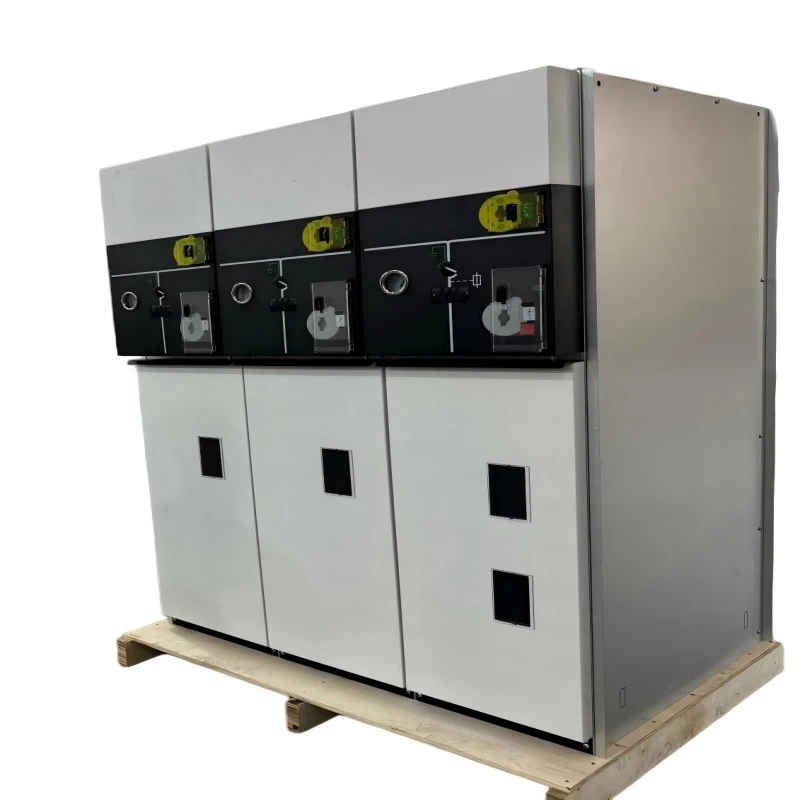

Düşük Gaz Kilitleme Sistemi metal mahfazalı RMU

Düşük Gaz Kilitleme Sistemi metal muhafazalı RMU (Halka Ana Ünitesi), orta gerilim dağıtım şebekeleri (24kV'a kadar) için tasarlanmış, fabrikada monte edilmiş, tip testi yapılmış bir şalt cihazıdır. SF6 yalıtımlı veya SF6 içermeyen gaz teknolojisini mekanik ve elektrikli düşük gaz basıncı kilitleme sistemiyle birleştirir.

Ne yapar:

RMU, halka ağlarındaki transformatörleri ve kablo devrelerini güvenli bir şekilde bağlar, izole eder ve korur. "Düşük Gaz Kilitleme Sistemi", dahili gaz basıncı güvenli eşik değerlerinin altına düştüğünde çalışmayı (kapanma veya topraklama) otomatik olarak önler; yetersiz dielektrik dayanımından kaynaklanan dahili ark riskini ortadan kaldırır. Metal mahfazalı yapı, sağlam fiziksel koruma ve elektromanyetik koruma sağlar.

Anahtar işlevler:

● Yük oluşturma/kırma

● Kilitli toprak anahtarı işlemi

● Arıza akımı koruması (sigorta veya röle ile)

● Düşük gaz basıncı alarmı ve kilitleme

● Metal mahfazanın altında görünür izolasyon

Lugao Power'ın her Düşük Gaz Kilitleme Sistemi metal muhafazalı RMU'su, IEC 62271-200 ve GB/T 3906 standartlarına uygundur ve akıllı şebekelere kusursuz entegrasyon sağlar.

Ürün Parametresi (Şartname)

Ürün Özelliği ve Uygulaması

Temel Özellikler (Soru-Cevap Bölümüyle)

Özellik 1: Düşük Gaz Basıncı Kilitleme Mekanizması

Gaz yoğunluğunun yetersiz olduğu durumlarda kapanmayı veya topraklamayı önler.

Mekanik kilit + RTU'ya yardımcı kontak geri bildirimi.

Özellik 2: Metal Kapalı, Tamamen Kapalı Tank

Lazer kaynaklı paslanmaz çelik tank.

Harici açıkta canlı parça yok.

Özellik 3: Entegre Mekanik/Elektrik Kilitleri

●Yük şalteri – toprak şalteri – ön kapak kilitleme zinciri.

Anahtar kilidi ve asma kilit hükümleri.

Özellik 4: Kompakt ve Modüler Tasarım

Birim başına genişlik 375 mm kadar düşüktür.

Her iki tarafta genişletilebilir.

Özellik 5: Bakım Dostu Gaz Sistemi

Kendinden sızdırmaz valfler; Düşük basınç bölgesi kırmızıyla işaretlenmiş gaz basınç göstergesi.

Uygulamalar

1. İkincil dağıtım ağları (konut ve ticari kompleksler)

2. Rüzgar/güneş enerjisi toplama istasyonları (çevreye uyum sağlama)

3. EV şarj merkezi şalt odaları

4. Veri merkezi yedek besleyicileri

5. Endüstriyel tesis halka ağları

Soru-Cevap --- Ürün Özelliği Derinlemesine İnceleme

S1: Düşük gaz kilidi normal çalışma hızını etkiler mi?

C: Hayır. Normal basınç altında kilit şeffaftır. Kilit yalnızca gaz sızıntısı olduğunda (örn. contanın eskimesi nedeniyle) devreye girer; genellikle 10+ yıl sonra. Rutin anahtarlama sırasında sıfır gecikme ekler.

S2: Tipik gaz doldurma aralığı nedir?

C: SF6 versiyonu için, normal koşullar altında >20 yıl. Düşük gaz kilidi, kritik seviyeden çok önce bir alarmı tetikleyerek planlı bakım yapılmasına olanak tanır.

S3: Düşük Gaz Kilitleme Sistemi metal muhafazalı RMU akıllı şebeke otomasyonuna uygun mudur?

C: Kesinlikle. Her ünite, düşük gaz alarmı, kilitleme durumu ve anahtar konumu için RTU aracılığıyla IEC 61850 ile uyumlu yardımcı kontaklar sağlar.

Üretim Detayları

Üretim Süreci

●Lugao Power Co., Ltd. her bir Düşük Gaz Kilitleme Sistemi metalini kapalı olarak üretmektedirRMUGaz doldurma için Sınıf 100.000 temiz odada. Temel üretim adımları:

1. Tank lazer kesimi ve robotik kaynak --- helyum sızıntı testi (<1×10⁻⁶ mbar·L/s).

2. Vakumla kurutma ve gaz giderme --- nem içeriği ≤10ppm.

3. Mekanik kilitleme tertibatı --- 5000 çevrim dayanıklılık testi.

4. Düşük gaz kilitleme kalibrasyonu --- hassas basınç anahtarları ve kam mekanizmaları kullanılarak.

5. Son elektrik testi --- güç frekansı dayanımı (12kV üniteler için 42kV/1 dak).

6. Benzersiz seri numarası --- hammadde sertifikalarına kadar izlenebilir.

Kalite Kontrol

Her RMU, IEC'ye göre %100 fabrika kabul testine (FAT) tabi tutulur.

●akış gazı kilitleme fonksiyonu üç basınç noktasında doğrulandı: normal, alarm, kilitleme.

Kısmi deşarj ölçümü < 1,2Ur'da 5pC.

Sertifikalar ve Kalite Güvencesi

Neden Lugao Power Co., Ltd.'yi Seçmelisiniz?

● Orta gerilim şalt sisteminde 15+ yıl.

● Yaşam döngüsü desteği – yedek parçalar 10 yıl garantilidir.

● Özel mühendislik – uzaktan düşük gaz izleme, ısıtıcı veya CT'ler ekleyin.

"Lugao'dan Düşük Gaz Kilitleme Sistemi metal mahfazalı RMU'yu satın aldığınızda, yalnızca bir ürün değil, aynı zamanda ağ güvenliğinde bir ortak elde etmiş olursunuz."

Paketleme ve Teslimat

Ambalajlama

1. Bireysel RMU: Anti-statik PE torba + kurutucuyla kapatılmıştır.

2. Yastıklama: Ahşap sandık içinde 30mm EPE köpük.

3. Dış kasa: Isıl işlem görmüş kontrplak (ihracat için ISPM-15 uyumlu).

4. İşaretleme: Kırılabilir, ağırlık merkezi, gaz dolu etiket, kilitleme uyarısı.

Teslimat

1. Liman: Şanghay / Ningbo.

2. Teslim süresi: Standart 630A üniteler için 25 iş günü (örnek sipariş 15 gün).

3. Sevkiyat belgeleri: Paketleme listesi, ticari fatura, konşimento, test raporları, kilitleme kalibrasyon sertifikası.

Gaz taşıma notu

SF6 veya eko-gazla doldurulmuş üniteler, UN 3166 (gazlı makineler) kapsamında "tehlikeli olmayan mallar" olarak nakledilir. Tüm vanalar mühürlü ve korumalıdır.

SSS

S1: Düşük Gaz Kilitleme Sistemi metal muhafazalı RMU'nun garanti süresi nedir?

C: Lugao Power, devreye alma tarihinden itibaren 12 ay veya sevkıyattan itibaren 18 ay (hangisi daha önceyse) sağlar. Düşük gaz kilitleme mekanizması 5 yıl garantilidir.

S2: Acil bir durumda düşük gaz kilidi bypass edilebilir mi?

C: Tasarım gereği hayır. Baypas güvenliği ortadan kaldıracaktır. Bunun yerine, basıncı 30 dakika içinde yeniden sağlamak için geçici bir gaz doldurma kiti sağlıyoruz. Daima kilitleme-etiketlemeyi takip edin.

S3: Kurulum eğitimi veriyor musunuz?

C: Evet. Ücretsiz olarak uzaktan görüntülü rehberlik ve 10 adetin üzerindeki siparişler için yerinde eğitim sunuyoruz.

S4: Kurulumdan önce düşük gaz kilitleme fonksiyonunu nasıl doğrularım?

C: Gaz yoğunluğu monitöründeki test portunu kullanın. Gazı yavaşça bırakın; alarm eşiğinde (0,03MPa) bir alarm rölesi duyacaksınız; kilitleme eşiğinde (0,02MPa) anahtar çalışma mili mekanik olarak bloke olur. Bu, fabrika videomuzda gösterilmektedir.

S5: Bu RMU SF6 içermeyen gazla uyumlu mu?

C: Evet. Lugao Power, N2/SF6 karışımı (%70/%30) veya C4-FN bazlı gaz içeren Düşük Gaz Kilitleme Sistemi metal mahfazalı RMU'yu sunar. （Gaz ortamı ve kilitleme eşikleri, seçilen yalıtım sistemine göre yapılandırılır.）Kilit basınç eşikleri, her gaz tipi için yeniden hesaplanır.
