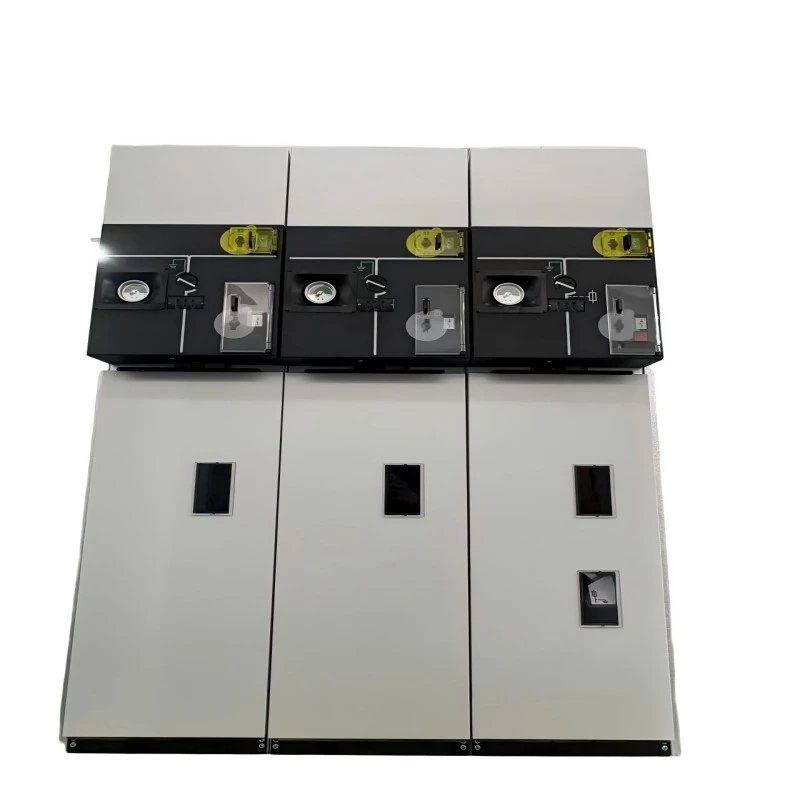

HXGN Hava Yalıtımlı Mühürlü Halka Ana Ünite

"H" - kutu tipi muhafaza,

"X" - halka ağı,

"G" — hava yalıtımlı,

"N" - iç mekan

HXGN Hava yalıtımlı Mühürlü Halka Ana Ünite, 6kV–24kV halka ana ve radyal dağıtım sistemleri için tasarlanmış metal mahfazalı şalt sistemi. FarklıSF6 yalıtımlıRMU'lar, bu ünite ana dielektrik ortam olarak havayı kullanır ve tüm canlı parçalar sızdırmaz, toza karşı korumalı metal bir kabin içine alınır.

Ne işe yarar?

1. İkincil dağıtımdaki güç döngülerini bağlar ve izole eder

2. Yük kesici anahtarlar ve sigorta kombinasyonları aracılığıyla dağıtım transformatörlerini korur

3. Güvenli bakım için görünür izolasyon boşlukları sağlar

4. Gaz yalıtımlı şalt cihazlarına ekonomik bir alternatif görevi görür

HXGN Hava yalıtımlı Mühürlü Halka Ana Ünitesi aşağıdaki uygulamalarda yaygın olarak kullanılır:SF6 gazısık sık görünür bağlantı kesilmesinin gerekli olduğu veya bütçe kısıtlamalarının güvenlikten ödün vermeden kanıtlanmış, basit bir teknolojiyi tercih ettiği durumlarda sınırlıdır.

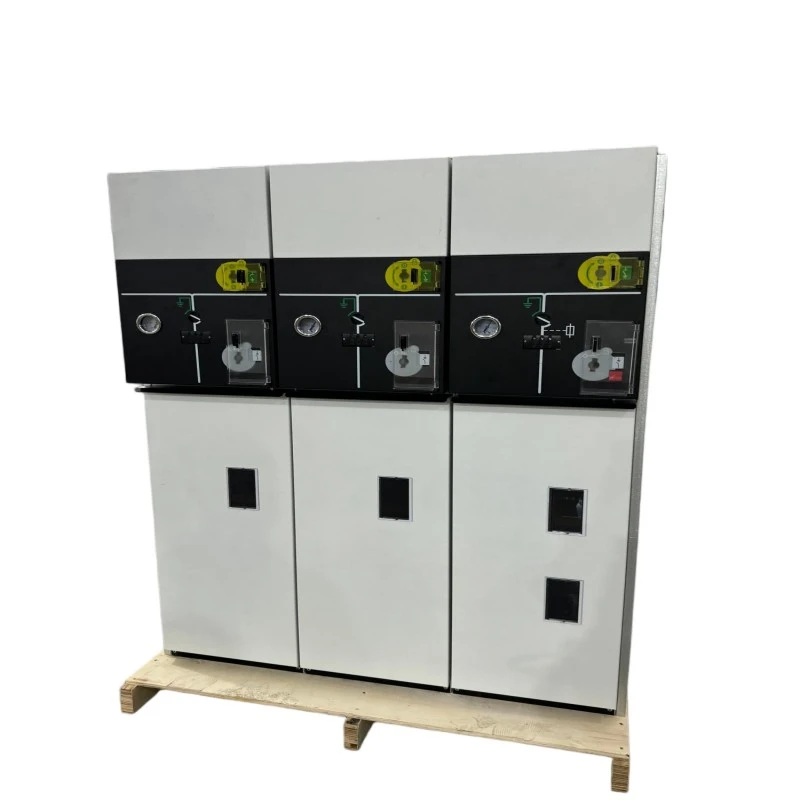

Ürün Açıklaması

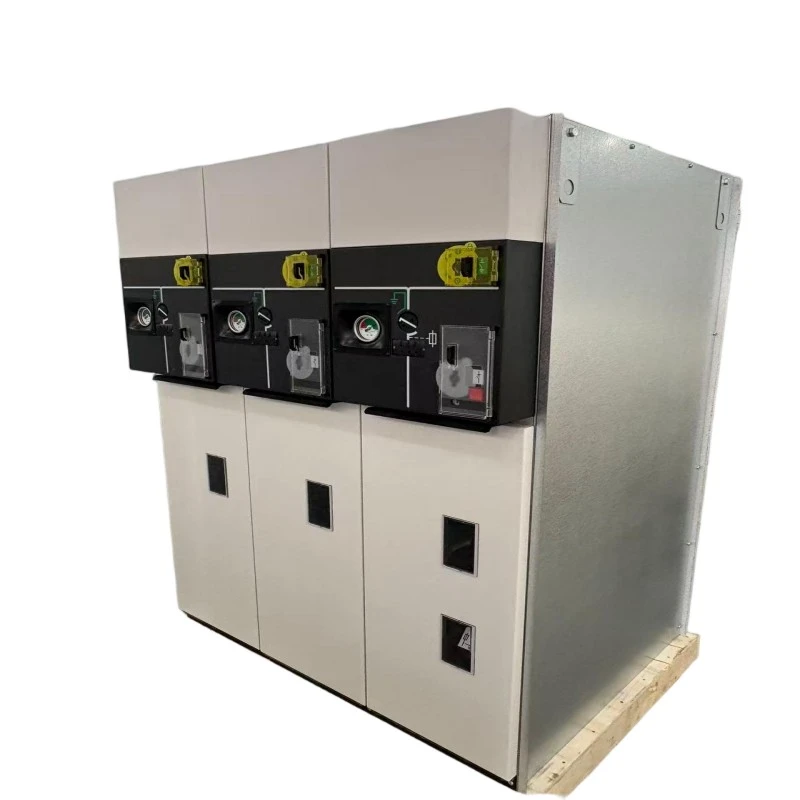

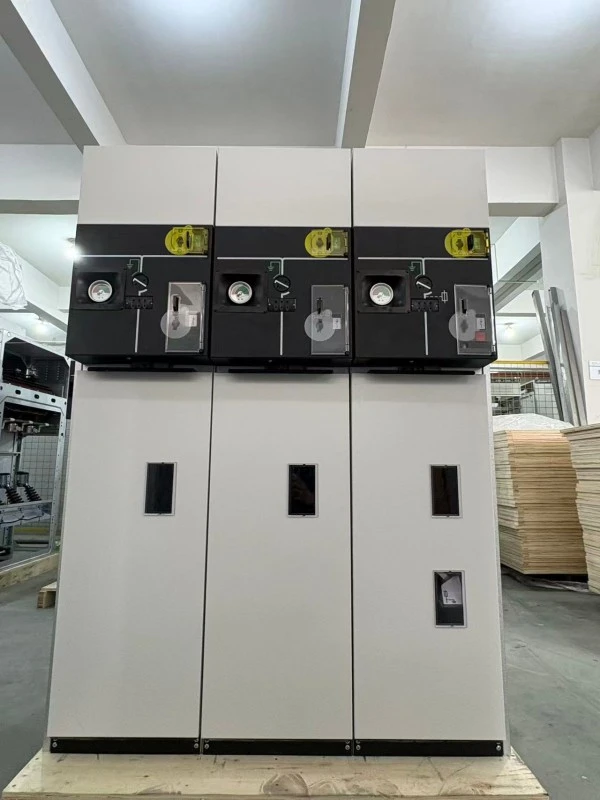

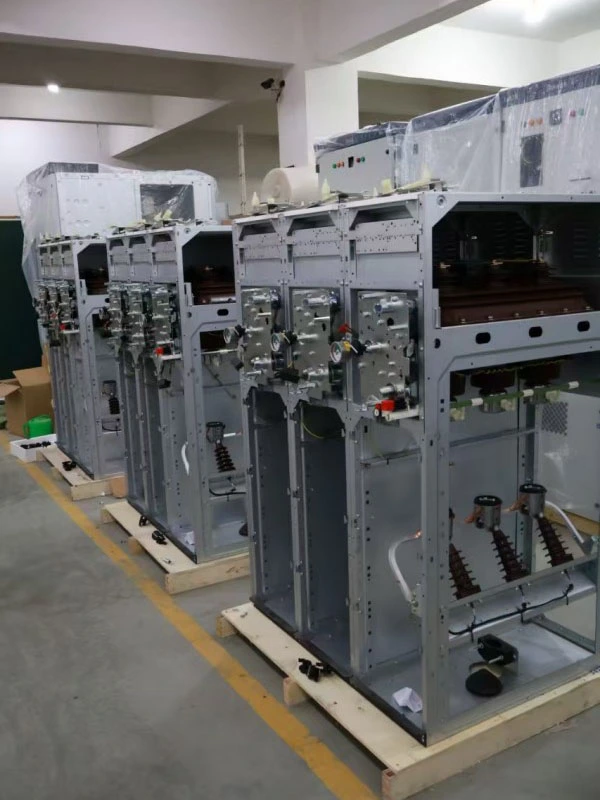

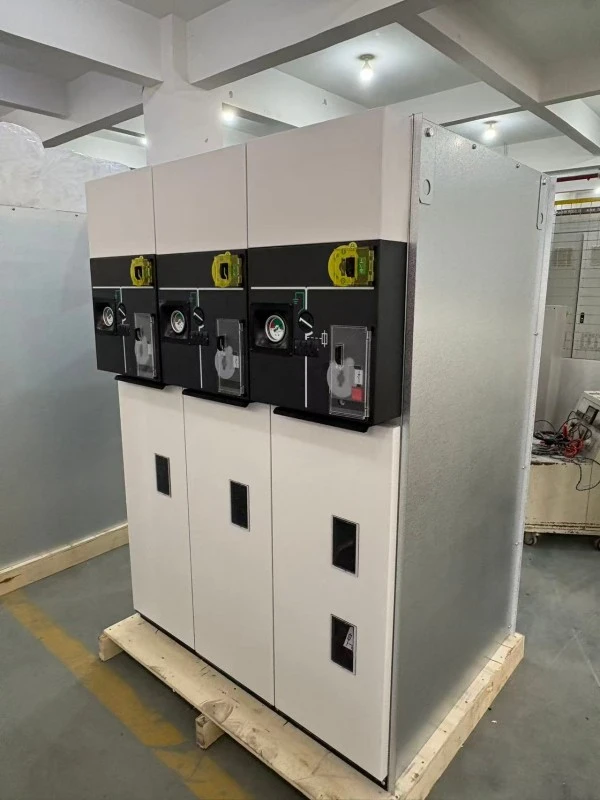

HXGN Hava Yalıtımlı Yalıtımlı Halka Ana Ünitemiz, trafo merkezlerinde, endüstriyel tesislerde, ticari binalarda ve kırsal güç dağıtım ağlarında iç mekan kurulumu için tasarlanmış yeni nesil hava yalıtımlı halka ana ünitedir. Ana baralar için 630A ve sigorta korumalı trafo devreleri için 125A nominal akım ile 6kV ila 24kV arasında nominal voltaj aralığı.

Temel teknik özellikler:

1. Optimize edilmiş faz aralığı ve yalıtımlı bariyerlerle hava yalıtımı

2. Toz ve kemirgen girişini önleyen sızdırmaz muhafaza tasarımı (IP3X veya IP4X)

3. Görünür kesmeli üç konumlu yük kesme anahtarı (kapalı / açık / topraklanmış)

4. Transformatörler için entegre akım sınırlayıcı sigorta koruması (125A'ya kadar)

5. Besleyici koruması için isteğe bağlı vakumlu devre kesici modülü

6. Yanlış işlemleri önleyen mekanik kilitler

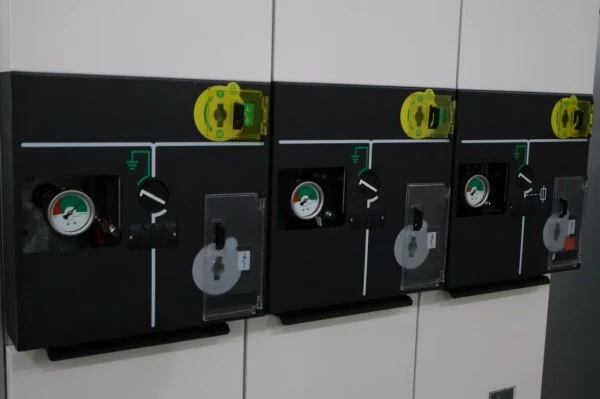

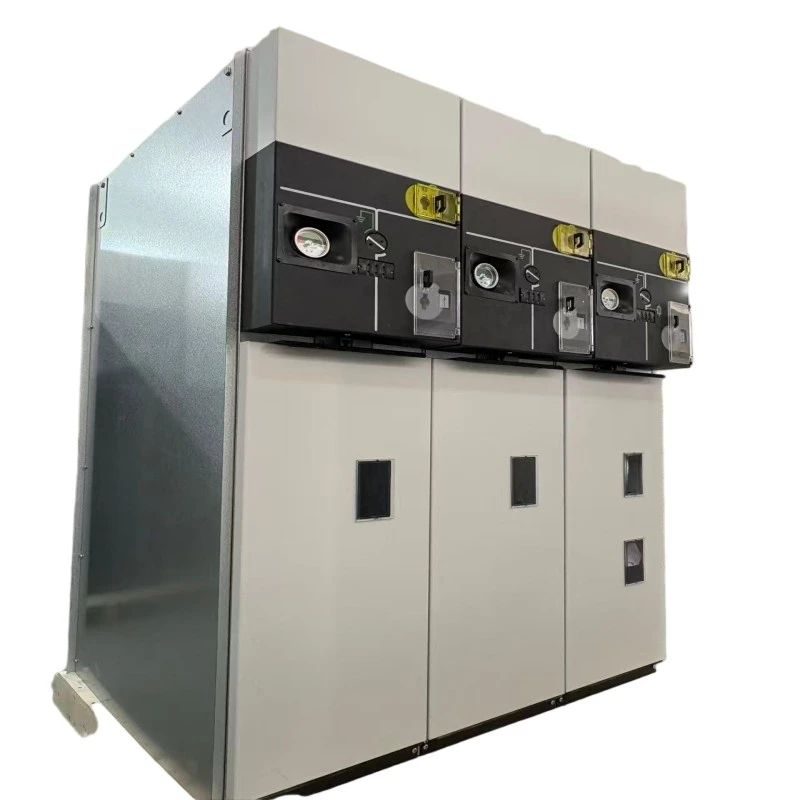

7. Açık konum göstergeli ön panel mimik veri yolu

HXGN Hava yalıtımlı Sızdırmaz Halka Ana Ünitesi şeffaf, incelenmesi kolay bir tasarım sunar; operatörler, bakım ve kilitleme/etiketleme prosedürleri sırasında son derece değerli bir özellik olan yük anahtarının açık konumunu görsel olarak doğrulayabilir. Kurulum veya hizmetten çıkarma için özel gaz işleme ekipmanı gerekmez.

Ürün Parametresi (Şartname)

Ürün Özelliği ve Uygulaması

Temel Özellikler

● SF6 içermez ve çevre dostu --- Yalıtım ortamı olarak yalnızca hava kullanır, sera gazı emisyonu yoktur.

● Görünür kesme --- Yük kesme anahtarı, güvenlik prosedürlerini basitleştirerek açıkça görülebilen bir izolasyon boşluğu sağlar.

● Toza ve kemirgenlere karşı yalıtımlı --- Muhafaza IP3X veya IP4X standartlarını karşılayarak hava yalıtımlı şalt cihazı arızalarının yaygın nedenlerini önler.

● Kompakt ayak izi---Ünite genişliği genellikle 500---600 mm olup, alanı kısıtlı iç mekan trafo merkezleri için uygundur.

● Uygun maliyetli --- SF6 veya katı yalıtımlı RMU'lara kıyasla daha düşük başlangıç ​​yatırımı.

● Basit bakım --- Gaz basıncının izlenmesine veya yeniden doldurulmasına gerek yoktur; yalnızca görsel inceleme ve temas temizliği.

● Kilitleme güvenliği --- Mekanik kilitlemeler, yük anahtarı kapalıyken topraklama anahtarının kapanmasını önler.

Uygulama Senaryoları

● Kırsal ve ilçe elektrik şebekeleri

● Endüstriyel tesisler --- Fabrikalar, maden sahaları, çimento fabrikaları (toz korumalı)

● Ticari binalar --- Alışveriş merkezleri, ofis kompleksleri, oteller

● Küçük ve orta ölçekli trafo merkezleri---6kV-24kV dağıtım düğümleri

● Yenilenebilir enerji---Küçük hidroelektrik, biyokütle ve dağıtılmış güneş enerjisi (iç mekan kurulumu)

● Yenileme projeleri --- Eski hava yalıtımlı şalt cihazlarının modern yalıtımlı ünitelerle değiştirilmesi

Soru-Cevap

S1: HXGN Hava Yalıtımlı Sızdırmaz Halka Ana Ünitesi, çimento fabrikaları veya tahıl siloları gibi tozlu ortamlarda nasıl performans gösterir?

C: Mükemmel. HXGN Hava yalıtımlı Sızdırmaz Halka Ana Ünite, standart olarak IP3X derecesine sahip (isteğe bağlı IP4X) tamamen sızdırmaz bir muhafazaya sahiptir; bu, 2,5 mm veya 1 mm'den büyük toz parçacıklarının giremeyeceği anlamına gelir. Bu, açık tip hava yalıtımlı şalt cihazlarında yaygın olarak görülen izleme ve atlamaları önler. Periyodik dış kabin temizliğinin yanı sıra yoğun tozlu alanlar için IP4X versiyonunu öneriyoruz.

S2: Nemin yüksek olduğu kıyı bölgelerinde hava yalıtımı güvenilir midir?

C: Evet, uygun tasarımla. HXGN Hava yalıtımlı Mühürlü Halka Ana Ünitemiz, hidrofobik yalıtımlı bariyerler ve 240 mm'ye (12kV için) ve 360 ​​mm'ye (24kV için) uzatılmış kaçak mesafesi kullanır. Ek olarak, yalıtılmış muhafaza nemli hava sirkülasyonunu önler ve kablo bölmesine isteğe bağlı yoğuşma önleyici ısıtıcılar takılabilir. Yıllık nem oranı %90'ın üzerinde olan güney kıyı illerine yüzlerce üniteyi başarıyla yerleştirdik.

S3: Bu ürün SF6 yalıtımlı RMU ile nasıl karşılaştırılır?

C: SF6 RMU daha kompakttır ve tamamen yalıtılmıştır ancak gaz işleme gerektirir ve ön maliyeti daha yüksektir. HXGN Hava yalıtımlı Sızdırmaz Halka Ana Ünitesi daha büyüktür ancak şunları sunar:

● Daha düşük ilk satın alma fiyatı (Yapılandırma ve proje gereksinimlerine bağlı olarak genellikle benzer SF6 yalıtımlı çözümlere göre daha düşük bir başlangıç ​​yatırımı sunar.)

● Gaz sızıntısı sorunu yok

● Daha güvenli bakım için görünür bağlantı kesintisi

● Daha kolay hizmetten çıkarma ve imha etme

Aşırı alan kısıtlaması olmadan düşük yaşam döngüsü maliyetine ve çevresel etkiye öncelik veren müşteriler için HXGN ideal bir seçimdir.

S4: HXGN RMU'nuzla hangi sigortalar uyumludur?

C: Sigorta bölmemiz standart DIN 43625 veya BS 2692 yüksek gerilim akım sınırlayıcı sigortaları kabul eder. Transformatör koruma gereksinimlerinize (tipik olarak 6,3A ila 125A) uygun sigortalar sağlayabiliriz. Sigorta vurma piminin çalışması, tek fazlı arıza koruması için üç konumlu anahtara mekanik olarak bağlanır.

Üretim Detayları

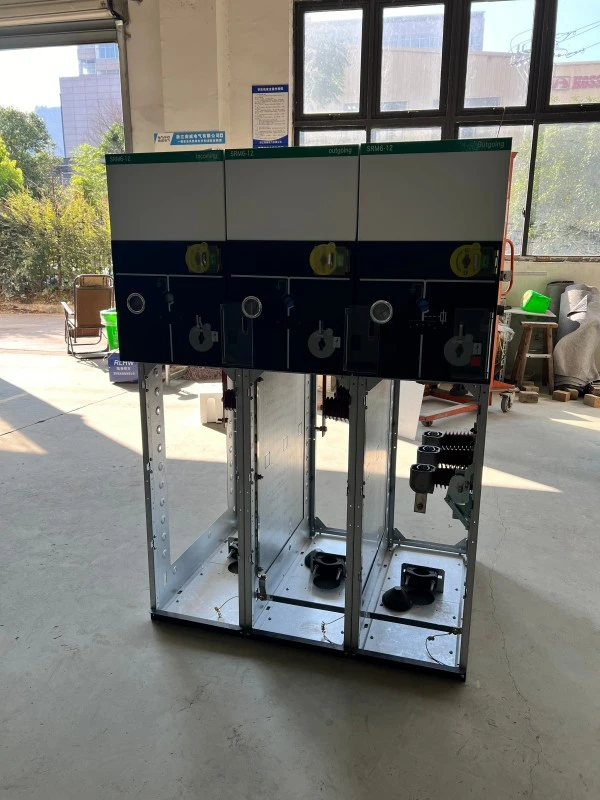

Muhafaza ve Sızdırmazlık

HXGN Hava yalıtımlı Sızdırmaz Halka Ana Ünitesi, elektrostatik toz boya (minimum 80μm kalınlık, RAL 7035 açık gri) ile kaplanmış, 2,0 mm kalınlığında soğuk haddelenmiş çelik veya isteğe bağlı paslanmaz çelik muhafazaya sahiptir. Kaplama 500 saatlik tuz püskürtme testini geçmiştir. Sızdırmazlık, tüm kapı ve panellerdeki poliüretan köpük contalarla sağlanarak IP3X koruması sağlanır. Ark yayılmasını önlemek için kablo bölmeleri ana anahtar bölmesinden ayrı olarak yalıtılmıştır.

Yük-Ayırma Anahtarı Tasarımı

Üç konumlu yük kesme anahtarı, kendi kendini temizleyen gümüş kaplama kontaklara sahip, dönen bıçak tipindedir. Ark söndürme odası, 630A'e kadar yük akımının kesilmesine ve kablo şarj akımlarının (10A'ya kadar) oluşturulmasına/kesilmesine olanak tanıyan, yalıtımlı ark oluklarıyla birleştirilmiş manyetik üfleme prensibini kullanır. Anahtarın iki görünür kesme konumu (açık ve topraklanmış) ve bir kapalı konumu vardır; bunların tümü ön mimik panelinde açıkça belirtilmiştir.

Sigorta Kombinasyon Ünitesi

Transformatör koruması için HXGN Hava yalıtımlı Mühür Halka Ana Ünitemiz, karşılıkla çalıştırılan açma mekanizmasına sahip bir sigorta bölmesini entegre eder. Tek fazlı sigorta çalıştığında, karşılık, üç fazın tamamını açmak için yük ayırıcı anahtarını mekanik olarak tetikler ve tek fazlı çalışmayı engeller. Sigorta bölmesi topraklama anahtarıyla kilitlenmiştir; bölme yalnızca yük anahtarı açık ve topraklama anahtarı kapalıyken açılabilir.

Yalıtım Sistemi

Tüm baralar ve bağlantılar, ısıyla daralan makaron (sızıntı arttırılmış tip) veya epoksi toz boya ile yalıtılmıştır. Faz bariyerleri, IEC 60243'e göre Sınıf 1 ark direncine sahip DMC (hamur kalıplama bileşiği) veya SMC'den (sac kalıplama bileşiği) yapılmıştır. Minimum hava boşluğu:

● 12kV: Fazlar arasında 125 mm, toprağa 100 mm

● 24kV: Fazlar arasında 220 mm, toprağa 180 mm

Kalite ve Test Güvencesi

Her HXGN Hava yalıtımlı Mühürlü Halka Ana Ünitesi, teslimattan önce rutin testlere tabi tutulur:

● Ana devre direnci ölçümü (mikro ohmmetre)

● Güç frekansı dayanım gerilimi (12kV için 42kV/1 dak, 24 kV için 65 kV/1 dak)

● İndüklenmiş voltaj dayanım testi

● Mekanik çalışma testi (her anahtar için 200 döngü)

● Yardımcı devre izolasyon testi (2kV/1dak)

● Muhafaza koruması doğrulaması (IP3X veya IP4X prob testi)

● Kısmi deşarj ölçümü (1,5× nominal gerilimde <20pC)

Satış Sonrası Hizmet Taahhüdü

Garanti süresi: Sevkiyat tarihinden itibaren 12 ay (ücretli servis sözleşmesiyle 24 veya 36 aya kadar uzatılabilir)

Teknik destek: Ömür boyu ücretsiz teknik danışmanlık; bildirimden sonraki 1 saat içinde yanıt
